갠트리 크레인의 충돌 방지장치 요약정보 및 구매

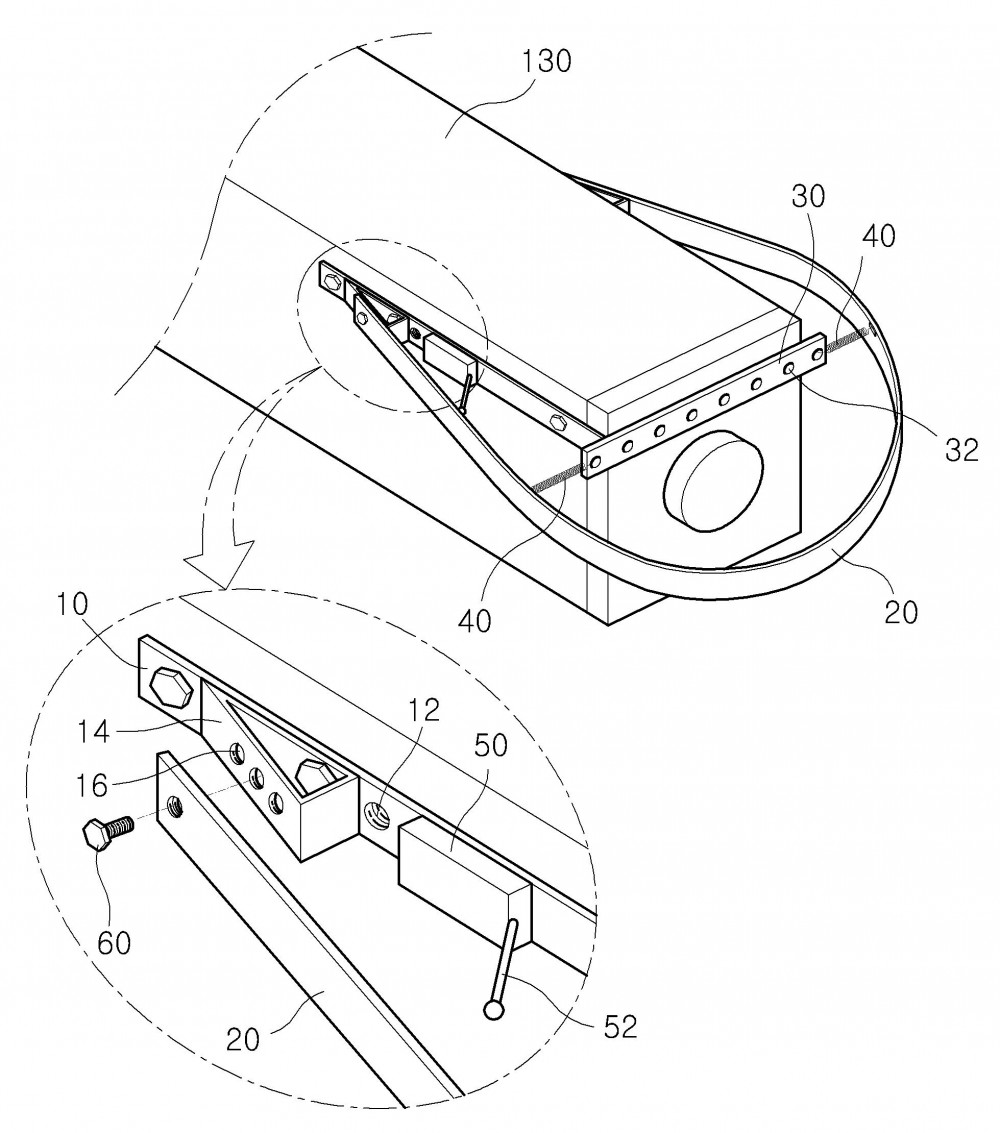

본 발명은 갠트리 크레인의 충돌 방지장치에 관한 것으로서, 제작비용이 저렴하면서도 크레인에 의한 충돌, 협착 사고를 효율적으로 방지하는 것을 목적으로 한다. 이를 위하여 본 발명은, 지면으로부터 일정거리 이격되어 구비되는 수평빔(120)과, 상기 수평빔(120)을 지지하는 한 쌍의 수직빔(110)과, 상기 수직빔(110)의 하부에 설치되어 지면에 설치된 레일(140)을 따라 주행하는 새들(Saddle)(130)을 포함하여 이루어지는 갠트리 크레인(Gantry Crane)(100)의 충돌 방지장치에 있어서, 상기 충돌방지장치는, 상기 새들(130)의 단부 양 측면에서 레일(140) 방향을 따라 설치되는 한 쌍의 가로부재(10)와, 상기 가로부재(10) 각각에 조립되는 삼각 형상의 쐐기부재(14)와, 상기 쐐기부재(14)에 상기 가로부재(10)에 양 단부가 조립되는 루프 형상의 변위부재(20)와, 상기 새들(130)의 단부에서 상기 한 쌍의 가로부재(10)를 연결하는 세로부재(30)와, 상기 세로부재(30)의 양단과 상기 변위부재(130)를 각각 연결하는 스프링(40)과, 상기 한 쌍의 가로부재(10)에 각각 구비되어 돌출단자(52)가 상기 변위부재(20)의 내면과 접촉하는 리미트 스위치(Limit Switch)(50)를 포함하는 것을 특징으로 한다.
