상품 기본설명

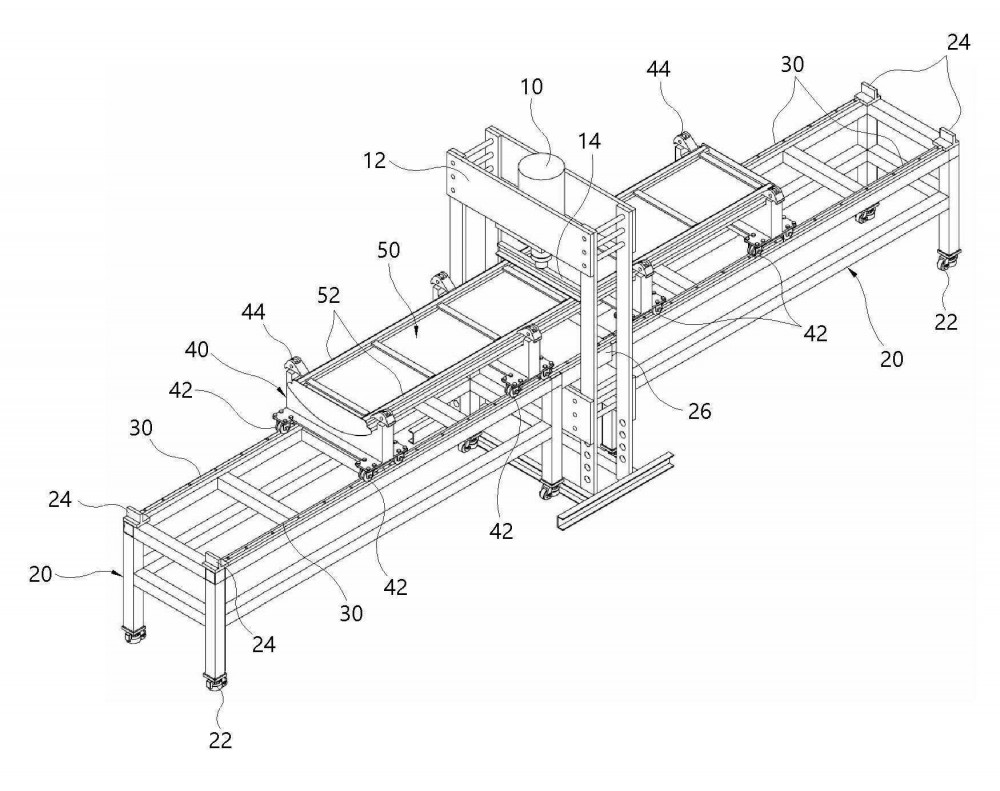

본 발명의 트래블링 스크린 바스켓 교정용 툴은, 프레스지지대에 설치되는 유압프레스; 상기 유압프레스의 하부와 일정 거리를 두고 설치되는 지그프레임; 상기 지그프레임의 상면 전측 및 후측 가장자리에 수평으로 각각 설치되는 전후 한 쌍의 휠레일; 상기 전후 한 쌍의 휠레일에 맞물려 좌우 이동되는 다수의 스크린 바스켓 지그;를 포함하고, 상기 다수의 스크린 바스켓 지그의 상부에는 트래블링 스크린 바스켓 어셈블리가 수평으로 클램핑되어 상기 유압프레스의 하부에 위치할 때 상기 유압프레스의 프레싱에 의해 상기 트래블링 스크린 바스켓 어셈블리의 전측 및 후측 바스켓 프레임에 변형된 벤딩 부분을 교정하는 것을 특징으로 되어 있으므로, 작업자의 숙련도와 관계없이 교정할 부분의 위치 및 변형량(벤딩량)을 정확하기 측정 및 지지하여 정확한 교정 작업은 물론 교정 작업 시간을 단축할 수 있음과 동시에 교정 작업의 정확도를 높일 수 있는 것임.
