기존 판형교를 활용한 피씨 합성형 거더와 그 시공법 요약정보 및 구매

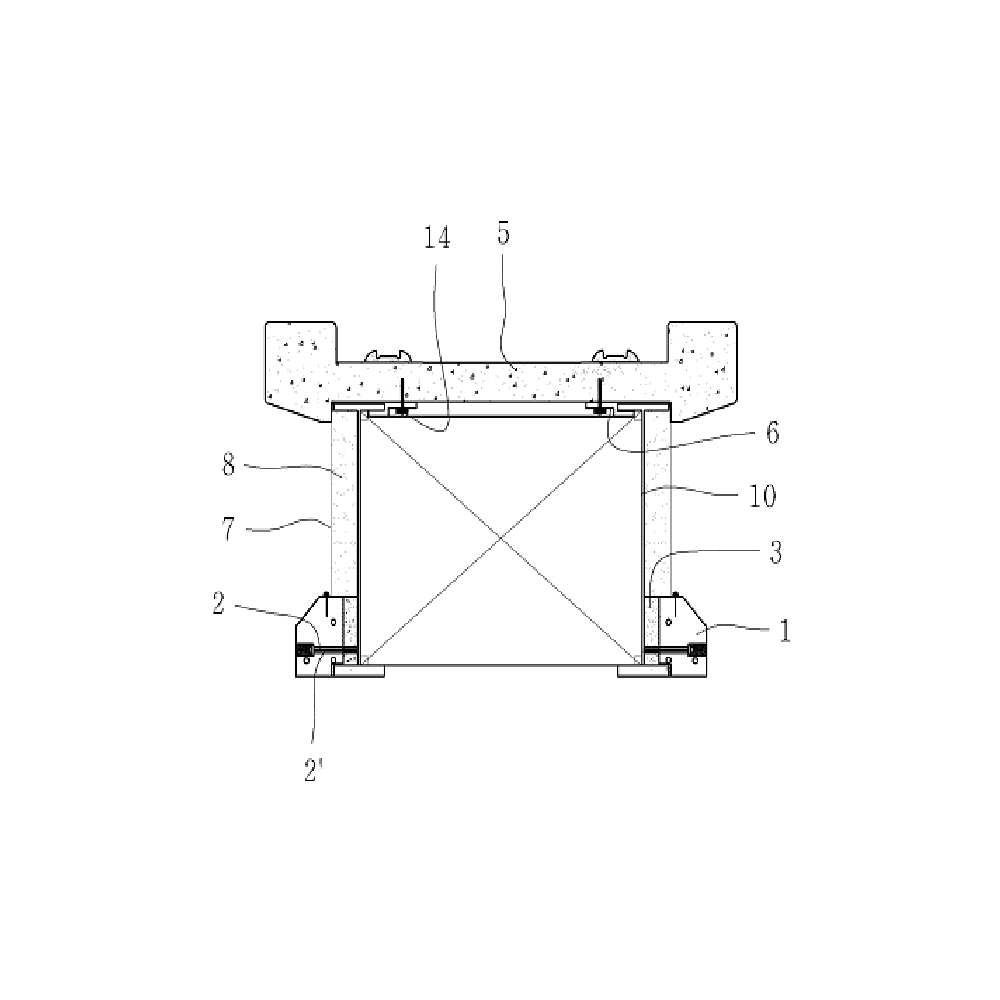

본 발명은 철도교량 중 기존의 강판형 교량에 PC-슬래브를 부착하여 궤도개량을 실현하는 것으로, 더욱 상세하게는 기존 판형교량을 해체하지 않고 상부의 무도상궤도를 대신하여 PC-슬래브(Precast, Prestressed Concrete Slab)를 얹혀서 스터드와 접착제를 이용하여 부착시킨 후 판형교를 PC합성형교로 리모델링하고, 필요에 따라서 하부보강PC로 I형강의 하부플랜지를 보강하거나 에폭시로 복부를 보강할 수 있는 방법에 관한 것이다. 이를 위하여 본 발명은, 기존 한 쌍의 I형강으로 이루어진 강판형 교량의 하부플랜지의 외측에 스터드를 이용하여 하부보강PC를 결합한 후 그 사이를 에폭시로 충진한다. 또한, 상부플랜지의 윗부분에 미리 제작한 PC-슬래브를 거치시키고 접착제 및 스터드를 이용하여 결합하는 구조이며, 필요에 따라서 FREP(Fiber-Reinforced Epoxy Panel)을 I형강의 복부에 거푸집으로 사용하여 경량콘크리트 또는 에폭시 등을 주입하여 보강할 수 있도록 구성된다.
