본 발명의 실시 형태는 소리 센서를 통해 석탄 발전소의 보일러 튜브 누설을 감지하기 위한 누설 감지 모니터링을 수행하는 BTLD 시스템을 운영하는 BLTD 운영 서버가, 보일러 전체영역을 복수개의 그룹으로 그룹핑한 그룹핑 정보를 등록받아 저장하는 그룹핑 정보 등록 과정; 상기 BTLD 운영 서버가, 보일러 튜브의 외측면의 축적물을 제거하는 수트블로우 작업이 수행되는 그룹을 작업그룹으로 파악하는 작업그룹 파악 과정; 상기 BTLD 운영 서버가, 상기 작업그룹에 인접한 그룹을 인접그룹으로 파악하는 인접그룹 파악 과정; 상기 BTLD 운영 서버가, 보일러 전체영역 중에서 상기 작업그룹 및 인접그룹을 제외한 나머지 그룹을 비인접그룹으로 파악하는 비인접그룹 파악 과정; 및 상기 BTLD 운영 서버가, 상기 작업그룹, 인접그룹, 및 비인접그룹 중에서 어느 하나 이상의 그룹에 대하여 선택적으로 누설 감지 모니터링을 수행하는 누설 감지 선택적 모니터링 과정;을 포함할 수 있다.

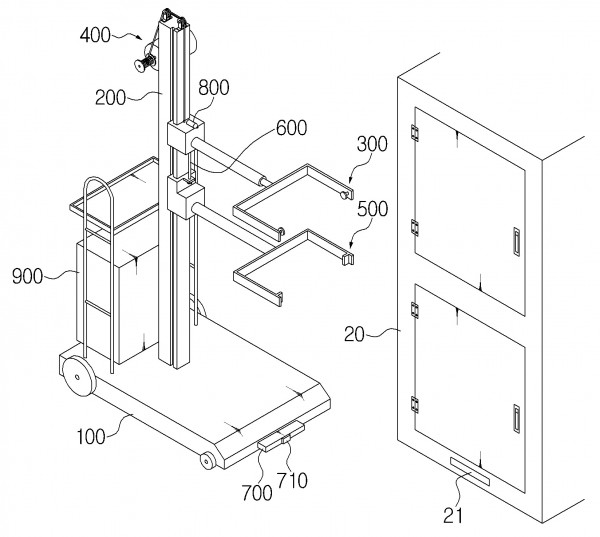

본 발명은 원거리에서 원격으로 큐비클에서 차단기를 인출하여 전원을 차단하거나 큐비클에 차단기를 장착하여 전원을 연결하면서, 전원의 차단 및 연결에 따라 발생될 수 있는 스파크로부터 점검자의 안전이 보장될 수 있는 차단기 인출장치에 관한 것이다. 본 발명의 특징은, 지면을 따라 이동하는 이동부재(100)와, 이동부재(100)에 기립되는 가이드부재(200)와, 가이드부재(200)를 따라 승강된 후에, 부하에 인가되는 전원이 차단되도록 큐비클(20)의 크래들(30)에 도킹된 차단기(10)를 당겨서 인출시키고, 부하에 전원이 인가되도록 큐비클(20)의 크래들(30)에 차단기(10)를 밀어서 도킹시키는 액추에이터(300)와, 액추에이터(300)와 함께 가이드부재(200)를 따라 승강되면서, 액추에이터(300)와 함께 승강되어 큐비클(20)을 지지하는 지지부재(500)와, 액추에이터(300)를 승강시키는 승강부재(400)와, 지지부재(500)가 액추에이터(300)와 함께 승강되도록 지지부재(500)를 승강부재(400)에 연결시키는 연결부재(600)와, 이동부재(100)를 큐비클(20)에 정렬시키는 정렬부재(700)와, 액추에이터(300)가 차단기(10)에 위치된 상태를 표시하도록 차단기(10)에 레이저로 표시하는 표시부재(800)와, 액추에이터(300), 승강부재(400), 표시부재(800)를 제어하는 컨트롤러(900)를 포함한다.

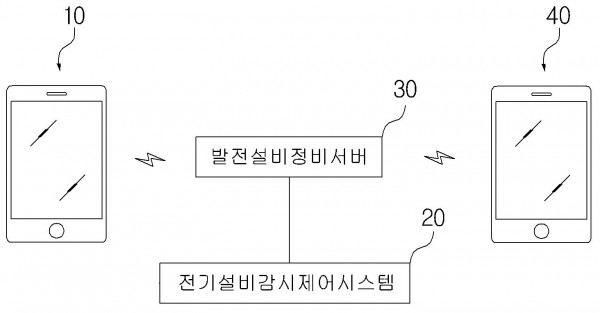

본 발명은 발전설비 중 전기설비의 정비작업 시 정비원에게 설비 상태 정보를 실시간으로 제공하여 정비원의 안전정비를 보장할 수 있는 발전소설비의 안전정비시스템에 관한 것이다. 본 발명의 특징은, 발전설비에 구비된 명판의 정보를 판독하고 판독한 명판정보를 외부로 송신하며 외부로부터 작업정보를 수신하며 발전설비를 정비하는 정비원이 휴대하는 정비단말기(10)와, 발전설비를 실시간 감시하면서 전력의 제어 및 조작하는 전기설비감시제어시스템(20)과, 전기설비감시제어시스템(20)을 조작하는 조작원이 휴대하고, 외부로부터 작업정보를 수신하며 전기설비감시제어시스템(20)의 조작결과를 외부로 송신하는 조작단말기(40)와, 정비단말기(10)로부터 전송되는 단말기ID와 명판정보를 확인하고, 확인된 명판정보에 대응되는 작업정보를 조작단말기(40)로 송신하며, 조작단말기(40)로부터 전기설비감시제어시스템(20)의 조작완료가 수신되면, 정비단말기(10)로 작업정보를 송신하는 발전설비정비서버(30)를 포함한다.

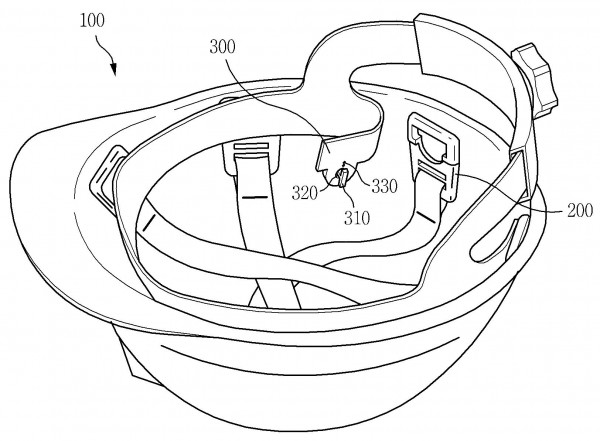

본 발명의 일실시 예는 안전모의 내부 장치에 관한 것이다. 본 발명의 일실시 예에 따라 각종 산업현장에서 착용하는 안전모의 내부 장치는 안전모의 내부에 배치되어 안전모를 착용하는 사용자의 머리를 고정하는 머리 고정부, 머리 고정부와 연결되고 머리 고정부를 안전모 내부에 탈착할 수 있는 탈착용 연결부, 탈착용 연결부와 연결되고 탈착용 연결부를 회전시켜 안정모 내부와 머리 고정부를 용이하게 탈착시킬 수 있는 고리 회전부 및 탈착용 연결부가 안정모 내부에 장착되는 경우 고리 회전부가 회전되지 않도록 고정하는 고정부를 포함한다.

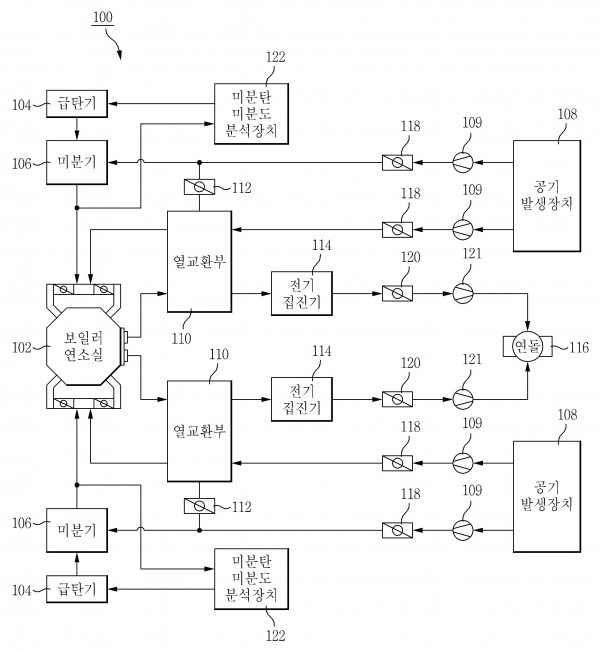

본 발명은 화석연료를 연소시키는 보일러 연소실과; 화석연료를 연소시킬 수 있도록 가공되지 않은 석탄을 이송하는 급탄기와; 화석연료를 연소시킬 수 있도록 상기 급탄기로부터 가공되지 않은 석탄을 공급받아 미세한 크기의 미분탄으로 분쇄하여 보일러 연소실에 공급하는 미분기와; 화석연료를 연소시키기 위한 공기를 발생시키는 공기 발생장치와; 공기 발생장치로부터 발생되는 공기를 적어도 하나의 압입 통풍기를 통해 공급받아 공기를 가열하여 연소용 공기로 제공하거나, 보일러 연소실을 통해 연소되는 화석연료 가스를 가열하여 적어도 하나의 유인 통풍기에 제공하는 적어도 하나의 열교환부와; 미분기와 적어도 하나의 열교환부의 사이에 제공되어 적어도 하나의 열교환부를 통해 가열된 공기를 개폐시키는 적어도 하나의 핫 에어 개폐부와; 보일러 연소실을 통해 화석연료가 연소될 때에, 이물질을 집진시키는 적어도 하나의 전기 집진기와; 적어도 하나의 열교환부를 통해 가열되고 적어도 하나의 전기 집진기를 통해 필터링된 화석연료 가스를 적어도 하나의 유인 통풍기로부터 공급받아 외부로 배출시키는 연돌과; 적어도 하나의 열교환부 및 적어도 하나의 압입 통풍기의 사이와, 미분기 및 적어도 하나의 압입 통풍기의 사이에 제공되어 적어도 하나의 압입 통풍기를 통해 유입되는 공기를 개폐시키는 적어도 하나의 쿨 에어 개폐부와; 적어도 하나의 전기 집진기와 적어도 하나의 유인 통풍기의 사이에 제공되어 적어도 하나의 유인 통풍기를 통해 배출되려는 화석연료 가스를 개폐시키는 적어도 하나의 화석 연료 가스 개폐부; 및 급탄기를 통해 가공되지 않은 석탄이 미분기에 공급될 때에, 가공되지 않은 석탄의 무게가 미분탄을 착화시키기 위한 기준 미분탄 무게의 범위를 벗어날 경우, 기준 미분탄 무게의 범위에 맞추도록 보정될 미분탄 무게를 연산하고, 보정될 미분탄 무게에 맞게 급탄기의 회전 속도를 조정하여 미분기로 가공되지 않은 석탄을 시간적인 편차를 두면서 이송시키는 미분탄 미분도 분석장치를 포함하는 화력발전소용 석탄연소 보일러 미분탄 미분도 제어 시스템을 제공한다. 또한, 본 발명은 화석연료를 연소시키는 보일러 연소실과; 화석연료를 연소시킬 수 있도록 가공되지 않은 석탄을 이송하는 급탄기와; 화석연료를 연소시킬 수 있도록 급탄기로부터 가공되지 않은 석탄을 공급받아 미세한 크기의 미분탄으로 분쇄하여 보일러 연소실에 공급하는 미분기와; 화석연료를 연소시키기 위한 공기를 발생시키는 공기 발생장치와; 공기 발생장치로부터 발생되는 공기를 적어도 하나의 압입 통풍기를 통해 공급받아 공기를 가열하여 연소용 공기로 제공하거나, 보일러 연소실을 통해 연소되는 화석연료 가스를 가열하여 적어도 하나의 유인 통풍기에 제공하는 적어도 하나의 열교환부와; 미분기와 적어도 하나의 열교환부의 사이에 제공되어 적어도 하나의 열교환부를 통해 가열된 공기를 개폐시키는 적어도 하나의 핫 에어 개폐부와; 보일러 연소실을 통해 화석연료가 연소될 때에, 이물질을 집진시키는 적어도 하나의 전기 집진기와; 적어도 하나의 열교환부를 통해 가열되고 적어도 하나의 전기 집진기를 통해 필터링된 화석연료 가스를 적어도 하나의 유인 통풍기로부터 공급받아 외부로 배출시키는 연돌과; 적어도 하나의 열교환부 및 적어도 하나의 압입 통풍기의 사이와, 미분기 및 적어도 하나의 압입 통풍기의 사이에 제공되어 적어도 하나의 압입 통풍기를 통해 유입되는 공기를 개폐시키는 적어도 하나의 쿨 에어 개폐부와; 적어도 하나의 전기 집진기와 적어도 하나의 유인 통풍기의 사이에 제공되어 적어도 하나의 유인 통풍기를 통해 배출되려는 화석연료 가스를 개폐시키는 적어도 하나의 화석 연료 가스 개폐부와; 급탄기를 통해 가공되지 않은 석탄이 미분기에 공급될 때에, 가공되지 않은 석탄의 무게가 미분탄을 착화시키기 위한 기준 미분탄 무게의 범위를 벗어날 경우, 기준 미분탄 무게의 범위에 맞추도록 보정될 미분탄 무게를 연산하고, 보정될 미분탄 무게에 맞게 급탄기의 회전 속도를 조정하여 미분기로 가공되지 않은 석탄을 시간적인 편차를 두면서 이송시키는 미분탄 미분도 분석장치; 및 미분탄 미분도 분석장치와 동기화되어 미분탄 미분도 분석장치의 동기 신호에 의해 미분기로부터 기준 미분탄 무게의 범위를 벗어나는 현재의 가공되지 않은 과잉된 석탄을 회수하여 급탄기로 재공급하는 미분탄 회수부를 포함하는 화력발전소용 석탄연소 보일러 미분탄 미분도 제어 시스템을 제공한다.

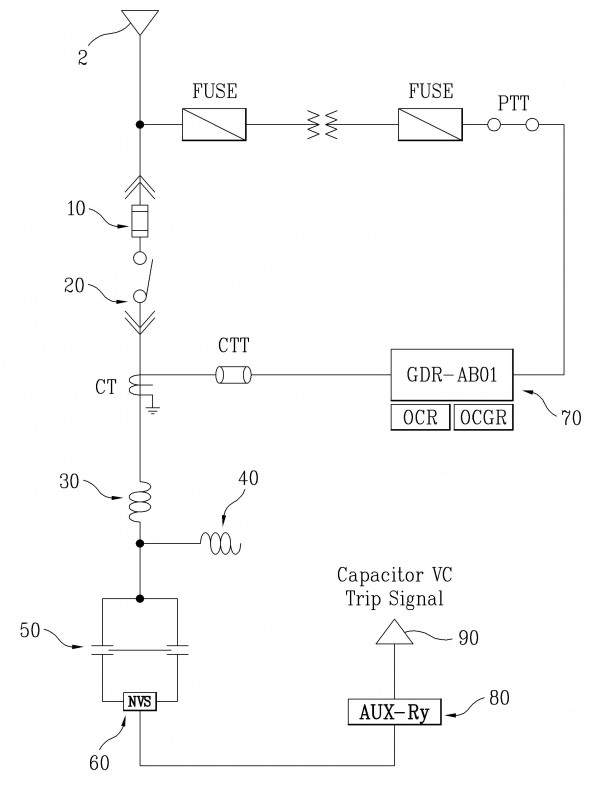

본 발명은 발전소 무부하 기동변압기 역률개선 시스템에 관한 것이다. 본 발명에 의한 발전소 무부하 기동변압기 역률개선 시스템은 저역률을 고역률로 상승시켜 무효전력을 보상하되, 보조 릴레이 및 중성점 전압 검출 스위치를 통해 Capacitor VC Trip Signal을 선택적으로 공급받아 동작하는 1직렬 2병렬 3부싱 타입(1Series 2Palleral 3Bushing Type)인 콘덴서와; 콘덴서와 전기적으로 연결되어 콘덴서에서 발생하는 고조파 성분을 포함하는 왜형파 성분을 제거하는 직렬 리액터와; 콘덴서 및 상기 직렬 리액터와 전기적으로 연결되어 콘덴서 및 직렬 리액터에 잔류하는 고조파 성분을 포함하는 왜형파 성분을 제거하는 방전 코일과; 일단이 기동변압기에 전기적으로 연결되고 타단이 직렬 리액터와 전기적으로 연결되며, 파워퓨즈와 진공접촉스위치(VCS)를 포함하고, 보조 릴레이 및 중성점 전압 검출 스위치를 통해 Capacitor VC Trip Signal을 선택적으로 공급받되, 직렬 리액터와 방전 코일에 잔류하는 고조파 성분을 포함하는 왜형파 성분이 발생할 시에, 선택적으로 전력을 차단하는 차단계통과; 일단이 직렬 리액터와 전기적으로 연결되고, 타단이 진공접촉스위치(VCS)와 전기적으로 연결되어 기동 변압기로부터 공급되는 전압을 승압시키거나, 콘덴서로부터 공급되는 전압을 감압시키는 CT(Current Transformer)와; 일단이 CT 및 진공접촉스위치(VCS)와 전기적으로 연결되고, 타단이 과전류 계전기(OCR)와 지락 과전류 계전기(OCGR)를 포함하는 디지털보호계전기와 전기적으로 연결되며, 중성점 전압 검출 스위치를 통해 선택적으로 공급되는 Capacitor VC Trip Signal에 동기화되되, CT에 잔류하는 고조파 성분을 포함하는 왜형파 성분이 발생할 시에, 선택적으로 전력을 차단하는 CTT(Current Transformer Test Terminal); 및 일단이 파워퓨즈와 전기적으로 연결되고, 디지털보호계전기와 전기적으로 연결되며, 중성점 전압 검출 스위치를 통해 선택적으로 공급되는 Capacitor VC Trip Signal에 동기화되되, 파워퓨즈에 잔류하는 고조파 성분을 포함하는 왜형파 성분이 발생할 시에, 선택적으로 전력을 차단하는 PTT(Potential Transformer Test Terminal);를 포함한다. 본 발명에 의하면, 기동변압기의 무부하운전시 철손(무효전력)에 의한 저 역률 개선하므로써 기동변압기 역률요금을 절감하고, 수전단 단자전압의 저하를 방지하는 효과가 있다.

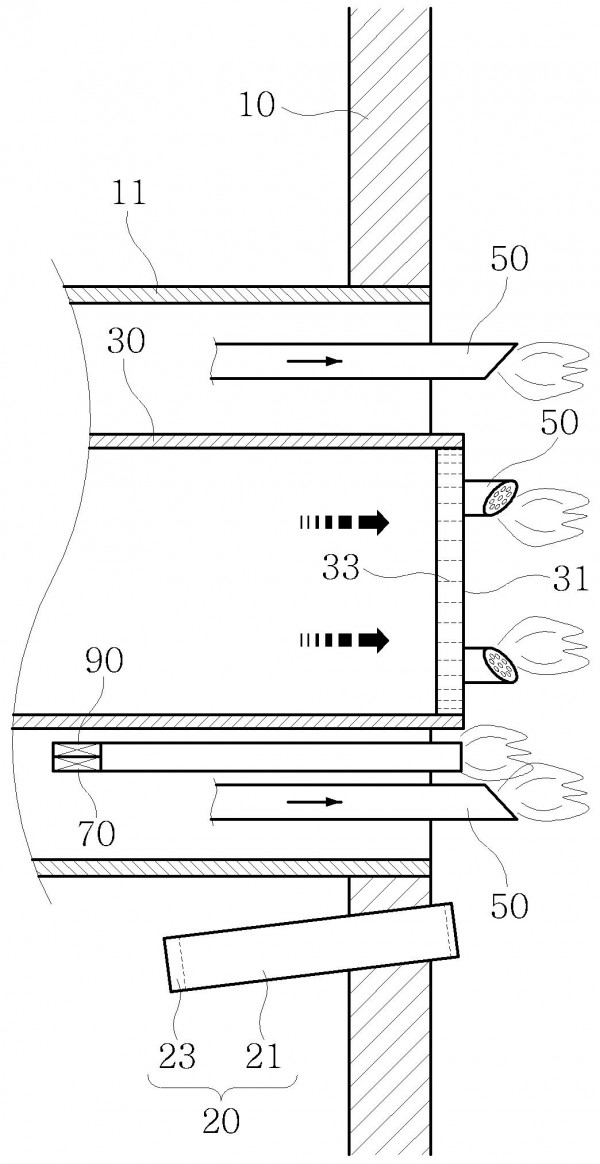

본 발명은 화력발전소에 사용되는 보일러의 사용연료를 안정적으로 점화할 수 있는 보일러용 가스점화장치에 관한 것이다. 본 발명은 보일러(10)에 연소용 공기를 안내하는 덕트(30)와; 상기 보일러(10)에 가스를 공급하는 가스관(50)과; 점화용 공기를 제공하는 점화공기공급관(71)과; 상기 점화공기공급관(71)의 내부에 설치되어 점화용 가스를 제공하는 점화가스공급관(73)과; 상기 점화가스공급관(73)에 스파크를 제공하는 스파크공급기(75)으로 이루어져 상기 가스관(50)에서 제공되는 가스를 점화하는 점화부(70)와; 상기 가스관(50)으로 공급되는 가스의 연소상태를 감지하는 점화부 화염감지부(90)를 포함하는 통상의 보일러용 가스점화장치에 있어서, 상기 점화공기공급관(71)은 상기 점화가스공급관(73) 및 스파크공급기(75)보다 길게 형성되는 것을 특징으로 한다.

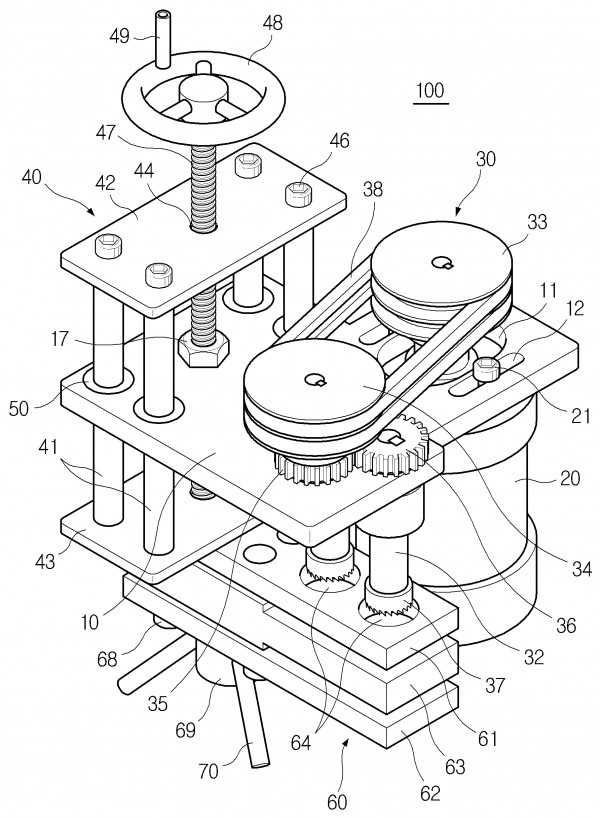

본 발명은 기존의 장치물이 설치된 상태에서 장치물을 해체하지 않고 홀을 형성하거나 손상된 홀을 확대할 수 있는 홀 현장 절삭 가공기에 관한 것이다. 본 발명의 홀 현장 절삭 가공기는 베이스와; 상기 베이스의 일측에 결합되는 구동모터와; 상기 구동모터와 소정거리 이격되어 상기 베이스에 회전 가능하게 결합되는 종동축과, 상기 종동축과 소정거리 이격되며 상부가 상기 베이스의 상면으로 일정길이 돌출되도록 상기 베이스에 회전 가능하게 결합되는 회전축과, 상기 구동모터에 결합되는 구동풀리와, 상기 구동풀리와 벨트에 의해 연결되며 상기 종동축에 결합되는 종동풀리와, 상기 종동풀리의 하부에 위치되도록 상기 종동축에 결합되는 제 1 기어와, 상기 회전축의 상부에 결합되며 상기 제 1 기어와 치합되는 제 2 기어 및 상기 회전축의 하부에 결합되는 절삭공구를 포함하여 구성되는 절삭부와; 상기 베이스을 관통하여 슬라이드 가능하게 결합되는 다수의 이송가이드와, 상기 이송가이드의 양단부에 결합되는 상·하부 이송브래킷과, 외주면으로 나사산이 형성되며 상기 상부 이송브래킷을 관통하여 상기 베이스와 나사 결합되고 하단부가 상기 하부 이송브래킷에 회전 가능하게 결합되는 이송리드 및 상기 이송리드의 상단부에 결합되는 이송핸들을 포함하여 구성되는 이송부; 및 상기 이송부의 하부 이송브래킷에 결합되며 일측에 상기 절삭공구가 삽입되는 작업홀이 형성되고 타측에 고정볼트홀 및 다수의 고정가이드홀이 형성되는 상부 고정프레임과, 상기 고정볼트홀에 삽입되어 고정되는 고정볼트와, 상기 고정가이드홀에 삽입되어 고정되는 고정가이드와, 상기 상부 고정프레임의 하부에 위치하며 일측에 상기 절삭공구가 삽입되는 작업홀이 형성되고 타측에 고정볼트홀 및 다수의 고정가이드홀이 형성되는 하부 고정프레임 및 상기 고정볼트의 하단부에 결합되며 상기 상부 및 하부 고정프레임의 사이에 피 가공물을 고정하기 위한 고정핸들을 포함하는 고정부로 이루어지는 것을 특징으로 한다.

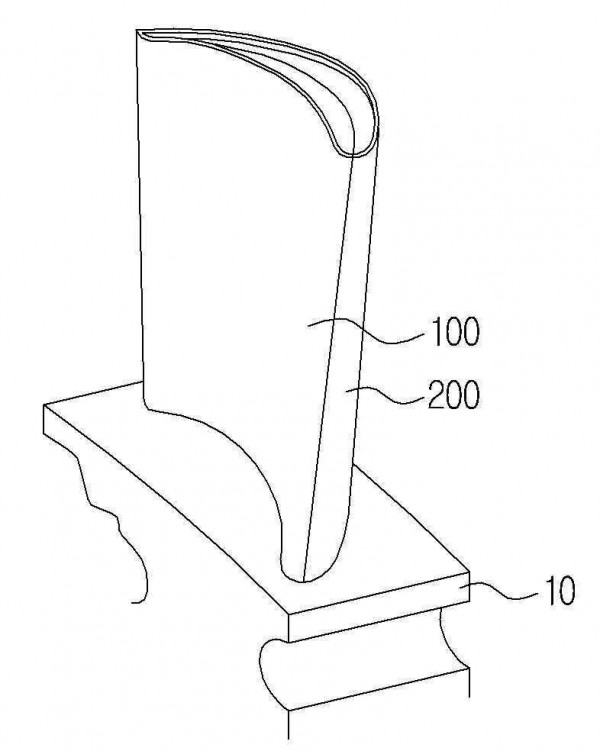

본 발명은 가스터빈에 형성되는 블레이드의 내부공간으로 냉각유체를 안내하여 전환유동 및 충돌유동이 전반적으로 발생되게 하여 블레이드의 냉각효율을 증대시킬 수 있는 냉각성능이 향상된 가스터빈 블레이드에 관한 것이다. 본 발명의 특징은, 가스터빈(10)의 상측에 연통되게 형성되면서 상부내부공간이 하부로 개방되는 상부블레이드부(100)와, 상부블레이드부(100)에 마주된 상태로 결합되도록, 가스터빈(10)의 하측에 연통되게 형성되면서 하부내부공간이 상부로 개방되는 하부블레이드부(200)와, 상부블레이드부(100)의 상부내부공간에 형성되어 가스터빈(10)을 통해 유입되는 냉각용 냉각유체를 상부내부공간으로 안내하는 상부안내부(300)와, 하부블레이드부(200)의 하부내부공간에 형성되되 상부안내부(300)에 의해 안내되는 냉각유체를 하부내부공간으로 안내하고, 가스터빈(10)을 통해 유입되는 냉각용 냉각유체를 하부내부공간으로 안내하면서 상부블레이드부(100)의 상부내부공간으로 안내되게 하는 하부안내부(400)를 포함한다.

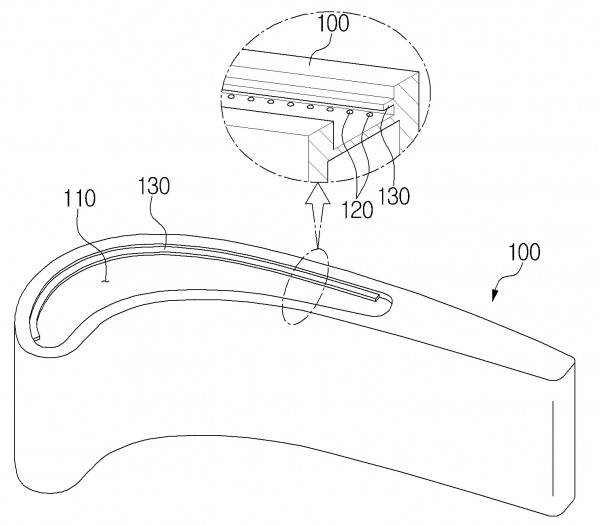

본 발명은 가스터빈 블레이드 팁의 냉각성능을 향상시켜서 블레이드의 열부하를 감소시켜 블레이드의 파손방지 및 신뢰성을 확보할 수 있는 사이드 구조물을 적용한 가스터빈 블레이드 팁에 관한 것이다. 본 발명의 특징은, 가스터빈의 블레이드 팁(100)에 형성되어 냉각유체가 유도되는 냉각유체 유도공간(110)과, 유도공간(110)에서 블레이드 팁(100)의 내측으로 관통되게 형성되어 냉각유체가 분출되는 냉각유체 분출구(120)와, 냉각유체 분출구(120)를 커버하는 상태로 유도공간(110)에 형성되어, 냉각유체 분출구(120)에서 분출되는 냉각유체가 냉각유체 유도공간(110)에 고르게 분산되어서 제공되도록 사이드로 안내하는 사이드안내부재(130)를 포함한다.

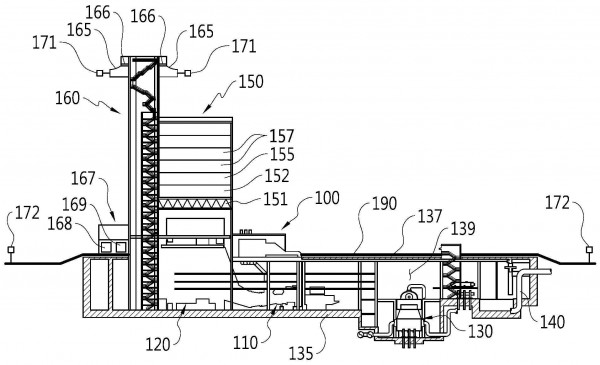

지하화된 발전시설이 개시된다. 본 발명의 일 실시 예에 따른 지하화된 발전시설은, 흡입되는 공기를 정화시키는 공기흡입 필터유닛; 공기흡입 필터유닛으로부터 제공되는 정화된 공기를 공급받아 연료에 의해 터빈을 회전시키도록 지하에 배치되는 가스터빈유닛; 가스터빈유닛으로부터 배출되는 배기가스의 열을 순환되는 순환수에 의해 흡열하도록 가스터빈유닛에 배치되는 배열회수보일러유닛; 및 증기에 의해 터빈을 회전시키도록 배열회수보일러유닛에 연결되는 증기터빈유닛을 포함하며, 공기흡입필터유닛은, 지상에 배치되며, 배열회수보일러유닛과 증기터빈유닛은, 가스터빈유닛에 대응하도록 지하에 배치된다.

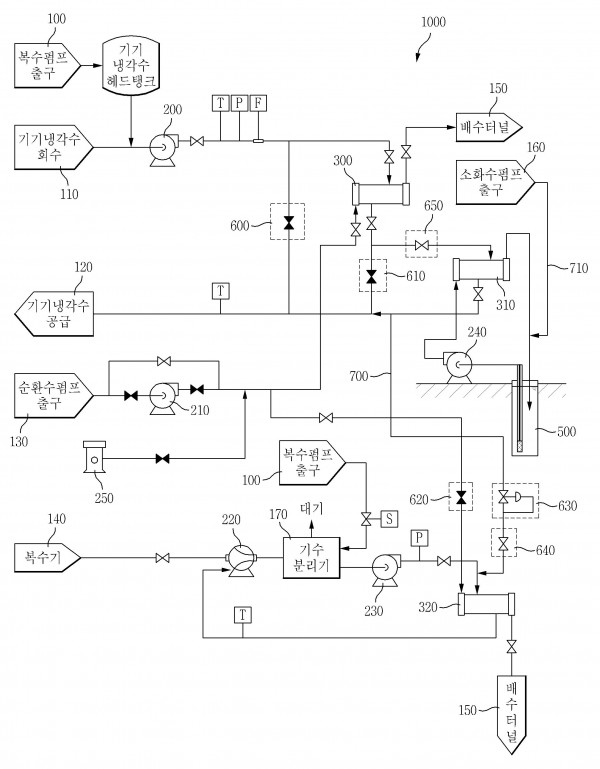

본 발명은 지열 열교환장치를 가진 발전소 기기 냉각수 시스템에 관한 것이다. 본 발명의 실시 예에 따른 지열 열교환장치를 가진 발전소 기기 냉각수 시스템은 발전소 기기를 순환하며 가열된 대형 회전기기의 베어링 윤활유 온도를 낮추고 회수된 제1 냉각수를 제공받아 외부로부터 제공받은 제1 순환수를 이용해 제1 냉각수보다 낮은 수온을 가지는 제2 냉각수와 제1 순환수보다 높은 수온을 가지는 제2 순환수로 각각 열교환하여 출력하는 제1 기기 냉각부, 제2 냉각수를 제공받아 제1 순환수와 다른 제3 순환수를 이용해 제2 냉각수보다 낮은 수온을 가지는 제3 냉각수와 제3 순환수보다 높은 수온을 가지는 제4 순환수로 각각 열교환하여 출력하되, 제3 냉각수를 상기 발전소 기기 또는 냉각 밀봉수 공급배관으로 제공하는 제2 기기 냉각부 및 제4 순환수를 제공받아 지열을 이용해 제4 순환수보다 낮은 수온을 가지는 제3 순환수로 열교환하여 출력하는 지열 열교환부를 포함하는 것이다.

본 발명의 일 측면에 따른 가스터빈 블레이드 팁 그라인딩 장치는 가스터빈 블레이드의 팁을 연마하는 휠 그라인더, 휠 그라인더를 회전시키는 모터, 모터가 설치되고 모터를 상하로 이동시키는 제1가이드부, 제1가이드부가 설치되며 제1가이드부의 수평이동과 회전을 가능하게 하는 제2가이드부, 제2가이드부가 설치되며, 제2가이드부를 회전가능하게 하는 회전본체부 및 회전본체부를 지지하며, 블레이드가 설치되는 블레이드 고정부를 포함하는 지지부를 포함한다.

본 발명은 렉기어 슬라이딩을 이용한 제매기 장치와 그의 구동방법에 대한 것이다.

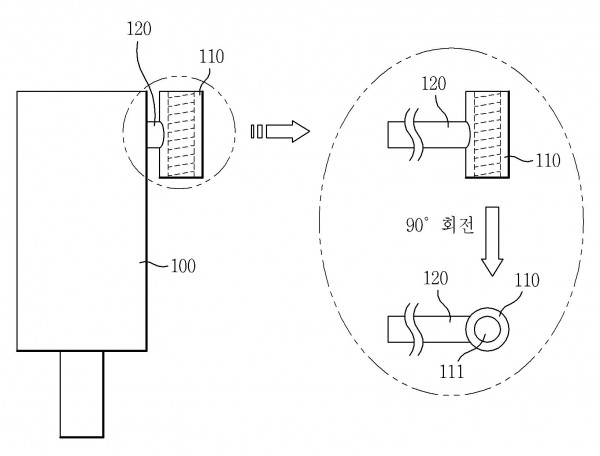

본 발명의 일실시 예에 따른 레버 리미트 스위치 장치는 리미트 스위치부, 리미트 스위치부의 상단 일면에 배치되고, 내부가 나선형상으로 형성되는 홀을 포함하는 동작레버 접속부 및 홀에 삽입되어 체결되거나 홀로부터 분리되는 동작레버부를 포함하는 것이다.
