발전소 무부하 기동변압기 역률개선 시스템 요약정보 및 구매

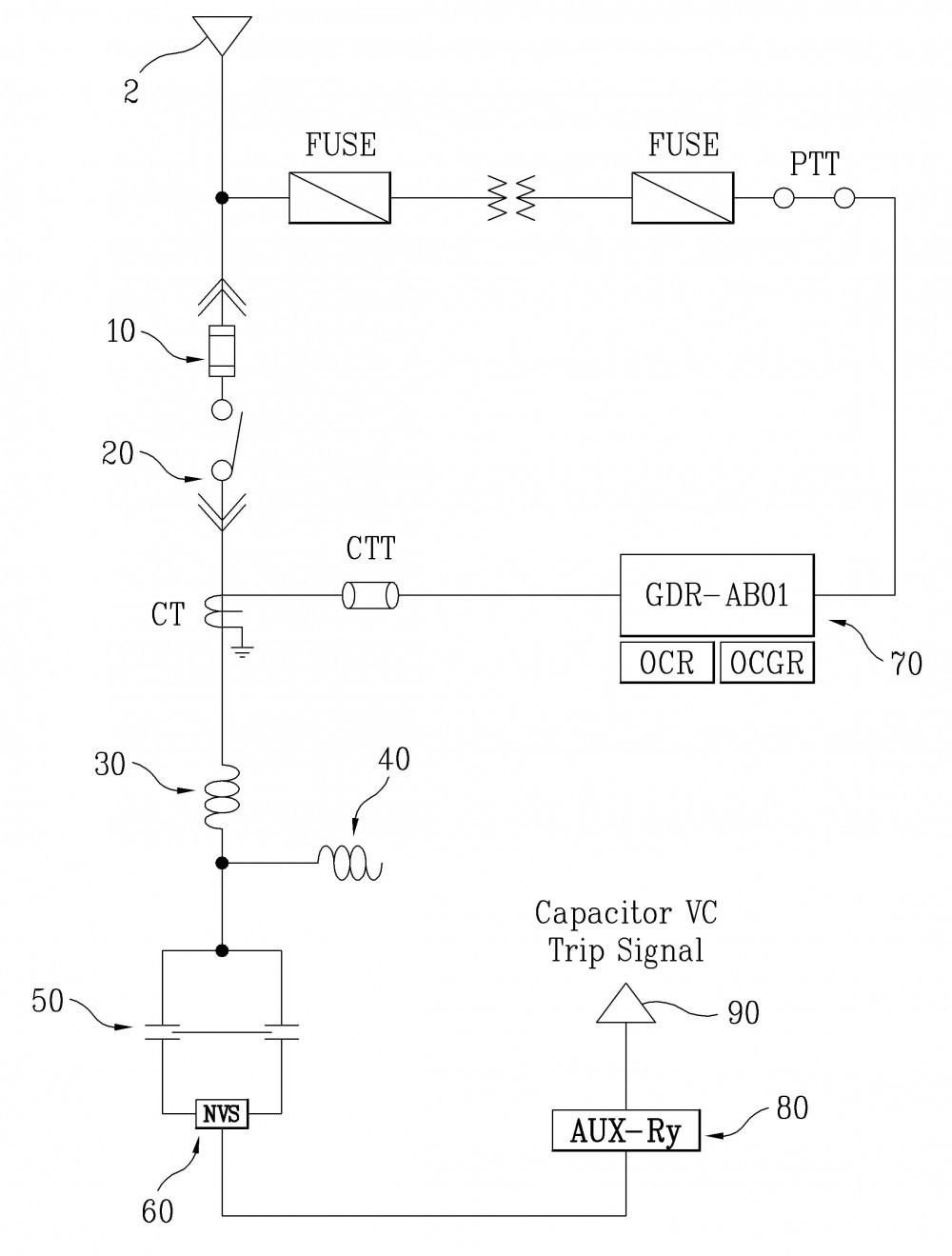

본 발명은 발전소 무부하 기동변압기 역률개선 시스템에 관한 것이다. 본 발명에 의한 발전소 무부하 기동변압기 역률개선 시스템은 저역률을 고역률로 상승시켜 무효전력을 보상하되, 보조 릴레이 및 중성점 전압 검출 스위치를 통해 Capacitor VC Trip Signal을 선택적으로 공급받아 동작하는 1직렬 2병렬 3부싱 타입(1Series 2Palleral 3Bushing Type)인 콘덴서와; 콘덴서와 전기적으로 연결되어 콘덴서에서 발생하는 고조파 성분을 포함하는 왜형파 성분을 제거하는 직렬 리액터와; 콘덴서 및 상기 직렬 리액터와 전기적으로 연결되어 콘덴서 및 직렬 리액터에 잔류하는 고조파 성분을 포함하는 왜형파 성분을 제거하는 방전 코일과; 일단이 기동변압기에 전기적으로 연결되고 타단이 직렬 리액터와 전기적으로 연결되며, 파워퓨즈와 진공접촉스위치(VCS)를 포함하고, 보조 릴레이 및 중성점 전압 검출 스위치를 통해 Capacitor VC Trip Signal을 선택적으로 공급받되, 직렬 리액터와 방전 코일에 잔류하는 고조파 성분을 포함하는 왜형파 성분이 발생할 시에, 선택적으로 전력을 차단하는 차단계통과; 일단이 직렬 리액터와 전기적으로 연결되고, 타단이 진공접촉스위치(VCS)와 전기적으로 연결되어 기동 변압기로부터 공급되는 전압을 승압시키거나, 콘덴서로부터 공급되는 전압을 감압시키는 CT(Current Transformer)와; 일단이 CT 및 진공접촉스위치(VCS)와 전기적으로 연결되고, 타단이 과전류 계전기(OCR)와 지락 과전류 계전기(OCGR)를 포함하는 디지털보호계전기와 전기적으로 연결되며, 중성점 전압 검출 스위치를 통해 선택적으로 공급되는 Capacitor VC Trip Signal에 동기화되되, CT에 잔류하는 고조파 성분을 포함하는 왜형파 성분이 발생할 시에, 선택적으로 전력을 차단하는 CTT(Current Transformer Test Terminal); 및 일단이 파워퓨즈와 전기적으로 연결되고, 디지털보호계전기와 전기적으로 연결되며, 중성점 전압 검출 스위치를 통해 선택적으로 공급되는 Capacitor VC Trip Signal에 동기화되되, 파워퓨즈에 잔류하는 고조파 성분을 포함하는 왜형파 성분이 발생할 시에, 선택적으로 전력을 차단하는 PTT(Potential Transformer Test Terminal);를 포함한다. 본 발명에 의하면, 기동변압기의 무부하운전시 철손(무효전력)에 의한 저 역률 개선하므로써 기동변압기 역률요금을 절감하고, 수전단 단자전압의 저하를 방지하는 효과가 있다.
