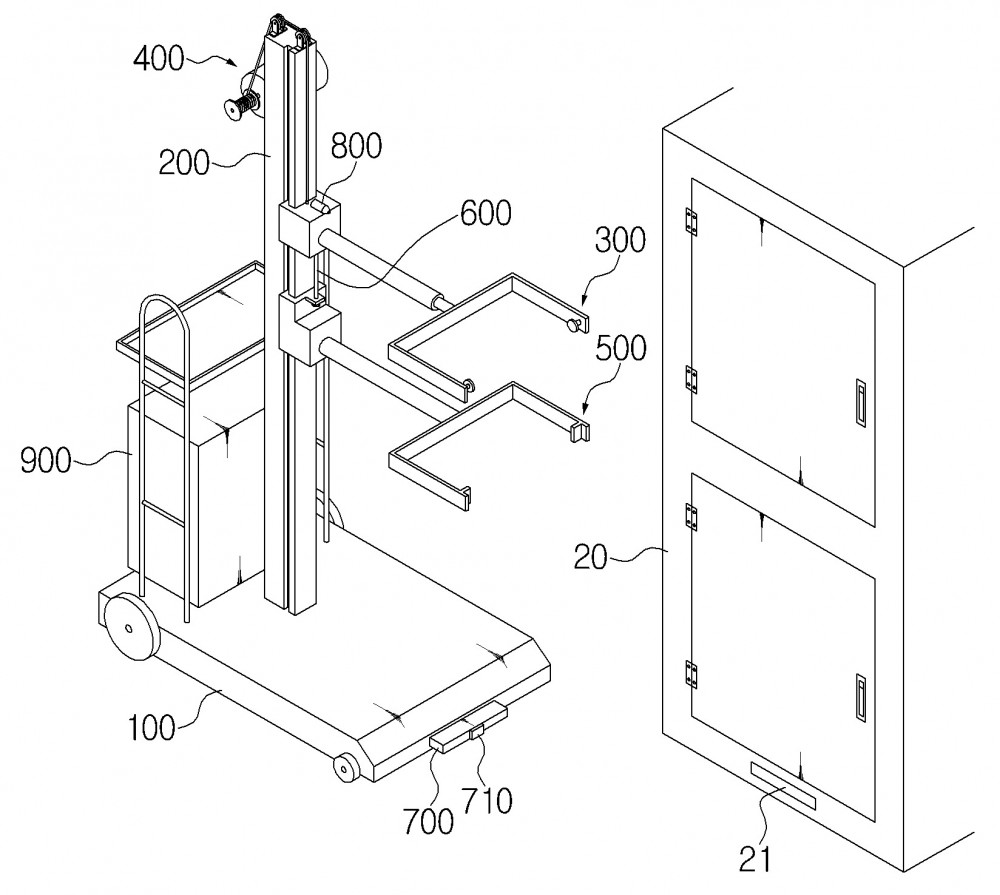

본 발명은 원거리에서 원격으로 큐비클에서 차단기를 인출하여 전원을 차단하거나 큐비클에 차단기를 장착하여 전원을 연결하면서, 전원의 차단 및 연결에 따라 발생될 수 있는 스파크로부터 점검자의 안전이 보장될 수 있는 차단기 인출장치에 관한 것이다. 본 발명의 특징은, 지면을 따라 이동하는 이동부재(100)와, 이동부재(100)에 기립되는 가이드부재(200)와, 가이드부재(200)를 따라 승강된 후에, 부하에 인가되는 전원이 차단되도록 큐비클(20)의 크래들(30)에 도킹된 차단기(10)를 당겨서 인출시키고, 부하에 전원이 인가되도록 큐비클(20)의 크래들(30)에 차단기(10)를 밀어서 도킹시키는 액추에이터(300)와, 액추에이터(300)와 함께 가이드부재(200)를 따라 승강되면서, 액추에이터(300)와 함께 승강되어 큐비클(20)을 지지하는 지지부재(500)와, 액추에이터(300)를 승강시키는 승강부재(400)와, 지지부재(500)가 액추에이터(300)와 함께 승강되도록 지지부재(500)를 승강부재(400)에 연결시키는 연결부재(600)와, 이동부재(100)를 큐비클(20)에 정렬시키는 정렬부재(700)와, 액추에이터(300)가 차단기(10)에 위치된 상태를 표시하도록 차단기(10)에 레이저로 표시하는 표시부재(800)와, 액추에이터(300), 승강부재(400), 표시부재(800)를 제어하는 컨트롤러(900)를 포함한다.
