홀 현장 절삭 가공기 요약정보 및 구매

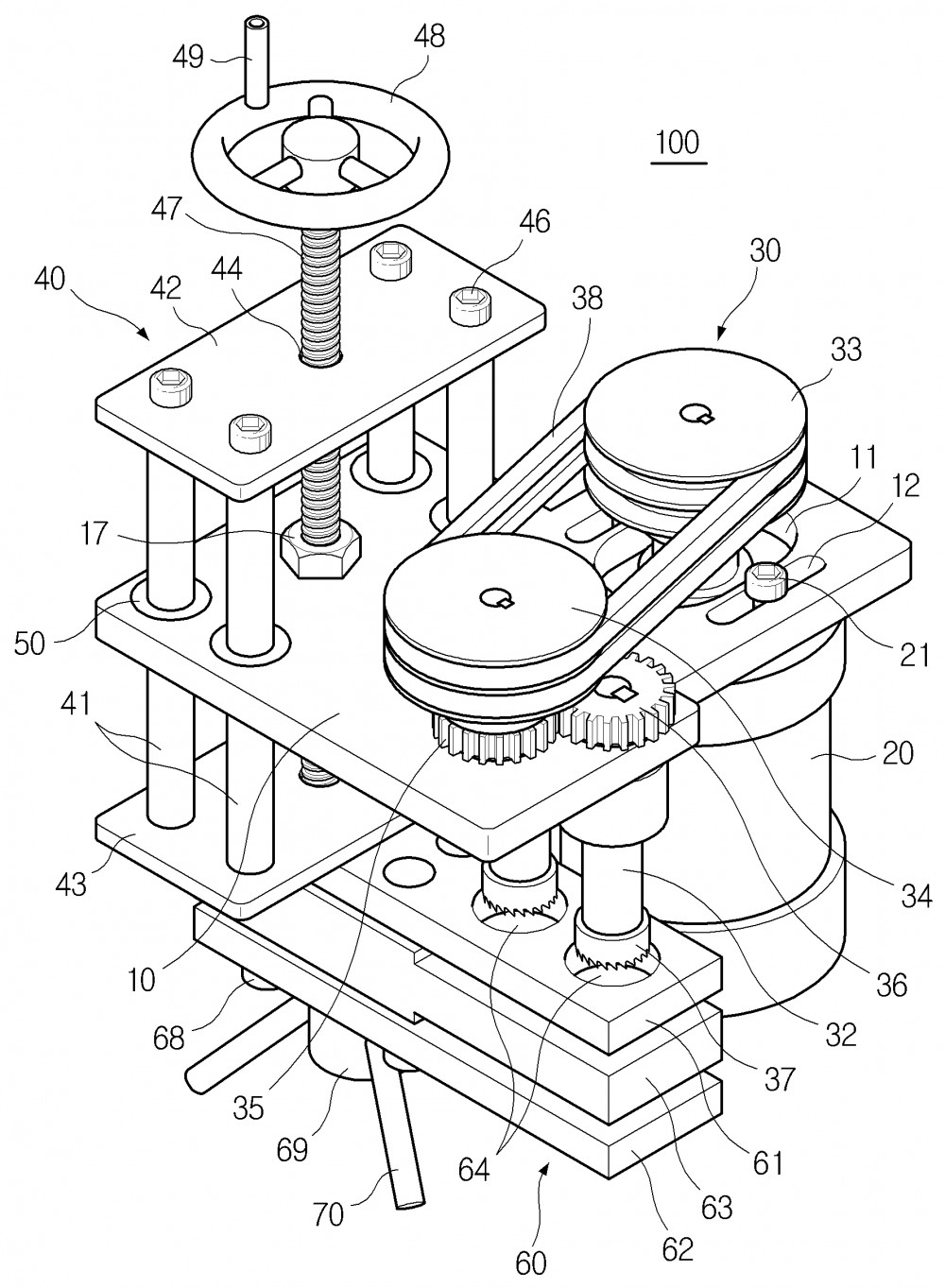

본 발명은 기존의 장치물이 설치된 상태에서 장치물을 해체하지 않고 홀을 형성하거나 손상된 홀을 확대할 수 있는 홀 현장 절삭 가공기에 관한 것이다. 본 발명의 홀 현장 절삭 가공기는 베이스와; 상기 베이스의 일측에 결합되는 구동모터와; 상기 구동모터와 소정거리 이격되어 상기 베이스에 회전 가능하게 결합되는 종동축과, 상기 종동축과 소정거리 이격되며 상부가 상기 베이스의 상면으로 일정길이 돌출되도록 상기 베이스에 회전 가능하게 결합되는 회전축과, 상기 구동모터에 결합되는 구동풀리와, 상기 구동풀리와 벨트에 의해 연결되며 상기 종동축에 결합되는 종동풀리와, 상기 종동풀리의 하부에 위치되도록 상기 종동축에 결합되는 제 1 기어와, 상기 회전축의 상부에 결합되며 상기 제 1 기어와 치합되는 제 2 기어 및 상기 회전축의 하부에 결합되는 절삭공구를 포함하여 구성되는 절삭부와; 상기 베이스을 관통하여 슬라이드 가능하게 결합되는 다수의 이송가이드와, 상기 이송가이드의 양단부에 결합되는 상·하부 이송브래킷과, 외주면으로 나사산이 형성되며 상기 상부 이송브래킷을 관통하여 상기 베이스와 나사 결합되고 하단부가 상기 하부 이송브래킷에 회전 가능하게 결합되는 이송리드 및 상기 이송리드의 상단부에 결합되는 이송핸들을 포함하여 구성되는 이송부; 및 상기 이송부의 하부 이송브래킷에 결합되며 일측에 상기 절삭공구가 삽입되는 작업홀이 형성되고 타측에 고정볼트홀 및 다수의 고정가이드홀이 형성되는 상부 고정프레임과, 상기 고정볼트홀에 삽입되어 고정되는 고정볼트와, 상기 고정가이드홀에 삽입되어 고정되는 고정가이드와, 상기 상부 고정프레임의 하부에 위치하며 일측에 상기 절삭공구가 삽입되는 작업홀이 형성되고 타측에 고정볼트홀 및 다수의 고정가이드홀이 형성되는 하부 고정프레임 및 상기 고정볼트의 하단부에 결합되며 상기 상부 및 하부 고정프레임의 사이에 피 가공물을 고정하기 위한 고정핸들을 포함하는 고정부로 이루어지는 것을 특징으로 한다.
