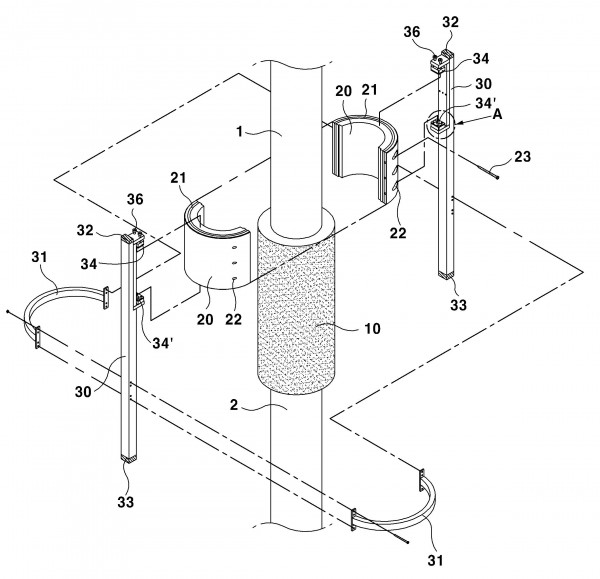

본 발명은 다축 연결형 수직펌프의 축 정렬상태 측정 시스템에 관한 것으로서, 상호 동축상에 연결되어지는 각 축 상호간에 정렬 상태가 신속하게 측정되어질 수 있도록 하여 수직펌프의 정비효율을 향상시키기 위한 것이다. 이를 실현하기 위한 본 발명은, 제1샤프트축(1)과 제2샤프트축(2)이 동축상에 커플링(10)으로 상호 연결되어져 있는 다축 연결형 수직펌프에 있어서, 커플링(10) 상부의 제1샤프트축(1)에 고정 설치되는 원통형 클램프(20)와; 원통형 클램프(20)를 따라 회동 가능하게 결합되어진 복수의 회동지그(30)와; 복수의 회동지그(30)를 상호 일정 간격으로 지지하기 위해 하부에서 연결되어진 하부 지지링(31)과; 상기 회동지그(30)의 회동을 안내하기 위해 원통형 클램프(20) 상면 및 하면에 각각 형성되어진 안내레일(21)과; 회동지그(30)의 상부에 작착되어 지그의 수평상태를 확인하기 위한 수평계(32)와; 회동지그(30)의 하부에 구성되어 제2샤프트축(2)과의 거리 변화를 측정하기 위한 거리측정센서(33)와; 거리측정센서(33) 및 수평계(32)에서 측정되어진 데이터가 유/무선으로 전달되어져 디스플레이 되어지는 데이터 모니터링부(40);를 포함하는 구성을 이룸을 특징으로 한다.

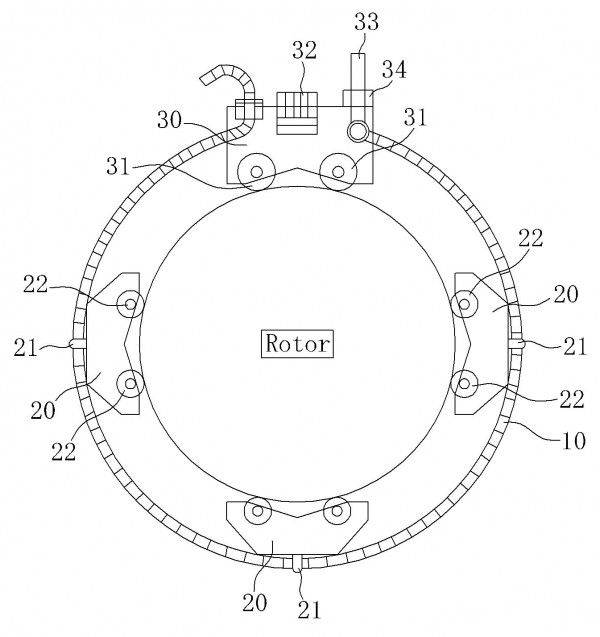

본 발명은 로터 안내 케이싱 동심 측정장치에 관한 것으로, 로터(11)의 둘레에 설치되는 체인(10)과; 상기 체인(10)에 위치고정핀(21)이 삽입되어 체인(10)과 로터(11)의 사이에서 로터(11)의 외주연에 롤러(22)가 접촉되게 설치되는 가이드블록(20) 및; 상기 체인(10)의 단부에 설치되어 롤러(31)가 로터(11)의 외주연에 접촉되게 설치되는 측정장치(32)를 구비하는 고정블록(30)으로 구성되어 4방향에 가이드 롤러를 설치하여 임시용 축(Dummy Shaft)을 제작하지 않을 뿐만 아니라 종래 레이저(Laser) 측정장치와 같이 회전장치를 필요로 하지 않아 측정에 소요되는 비용을 절감하여 케이싱의 동심측정을 경제적으로 할 수 있고, 종래 피아노선 측정시에 야기되는 측정자별로 측정결과가 달라짐이 없이 측정결과가 정밀하여 신뢰성 높은 측정이 가능할 뿐만 아니라 회전하지 않는 로터에서의 케이싱의 동심도 용이하게 측정할 수 있고 측정에 소요되는 시간을 최소화할 수 있는 각별한 장점이 있는 유용한 발명이다.

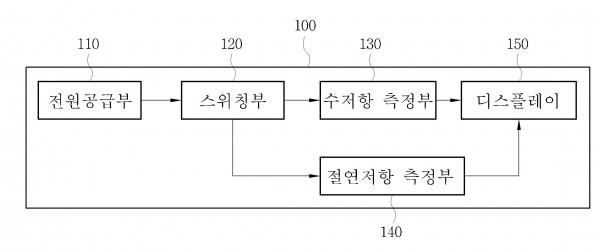

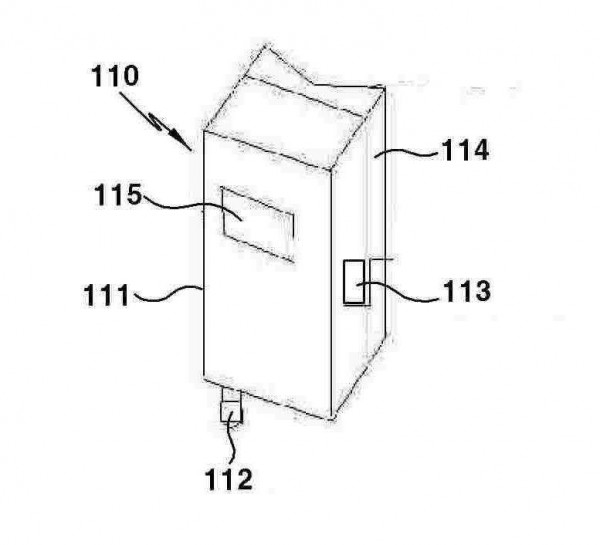

수저항과 절연체의 절연저항을 선택적으로 측정하며, 물의 고유저항을 수기로 계산하여 발생하는 오계산을 방지하기 위하여 수저항 측정 장치 내부에 계산식을 저장한 마이크로 프로세서를 내장하여 물의 고유저항 계산 결과의 신뢰성 향상과, 수저항 자동 측정 장치에 내장된 마이크로 프로세서로 물의 고유저항을 산출함으로써 계산 시간을 단축하는 이중 모드 저항 측정 장치 및 측정 방법이 제안된다. 제안된 이중 모드 저항 측정 장치는 물의 저항을 측정하는 수저항 측정부와, 절연체의 절연저항을 측정하는 절연저항 측정부와, 물의 저항을 측정하는 수저항 측정모드 및 절연체의 절연저항을 측정하는 절연체 측정모드 중 어느하나를 설정하는 스위칭부와, 수저항 측정부 및 절연저항 측정부에 전원을 공급하는 전원공급부 및 수저항 측정값 또는 절연체의 절연저항 측정값 중 어느하나를 표시하는 디스플레이를 포함한다.

본 발명은 원자로 냉각재 펌프의 3차원 위치 측정장치에 관한 것으로, 원자로 냉각재 펌프 모터(11)의 외주연에 돌출되게 부착 설치되는 다수의 모터패드(10)와; 상기 모터패드(10)에 대향하도록 구조물(21)에 돌출되게 부착 설치되는 다수의 구조물 패드(20) 및; 상기 다수의 구조물 패드(20)에 대향하게 구조물(21)의 바깥측에 설치되는 다수의 선형가변차동트랜스(LVDT) 변위 측정기(30)로 구성되어 측정 전용 러그(Lug) 장치를 설치하여 평행 게이지로 간단하고 신속하게 직접 측정하는 방법과 근래 개발이 완료된 무선 전송이 가능한 선형가변차동트랜스(LVDT)로 3차원 입체측정을 원격으로 실행하여 설비안전에 기여할 수 있고, 방사선 피폭의 우려 없이 원자로 냉각재 펌프의 3차원 위치를 측정할 수 있을 뿐만 아니라 원격 측정장치를 통하여 여러 위치에서 측정 자료를 취득하여 이를 전산화함으로써 원자로 냉각재 펌프의 위치변화를 완전하게 관리할 수 있는 각별한 장점이 있는 유용한 발명이다.

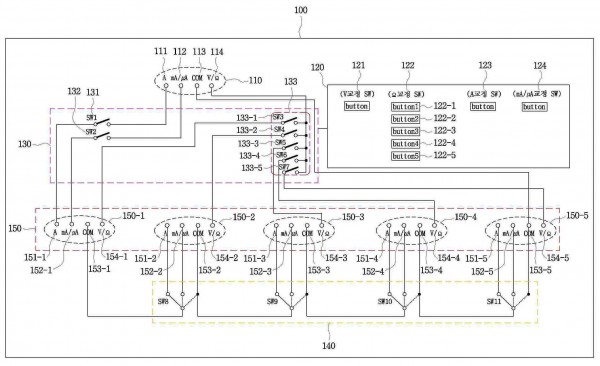

멀티미터 검교정 장치가 개시된다. 일 실시 예에 따른 멀티미터 검교정 장치는, 교정용 표준기의 출력단자와 연결되는 입력부, 검교정의 대상인 멀티미터와 연결되는 출력부, 전압,전류,저항,mA/㎂교정 중 검교정 대상을 선택하는 교정스위치부, 입력부와 연결되고 교정스위치부와 기계적으로 연동되어 교정스위치부의 교정대상 선택에 따라 온/오프되는 제1연결부 및 복수의 멀티미터들을 직렬 또는 병렬로 연결하고 교정스위치부와 기계적으로 연동되어 교정스위치부에서의 교정대상 선택에 따라 출력부의 단자를 선택하는 선택형 스위치로 구성된 제2연결부를 포함한다. 이에 따라, 한 대의 교정용 표준기를 이용하여 복수의 멀티미터들을 동시에 검교정할 수 있다.

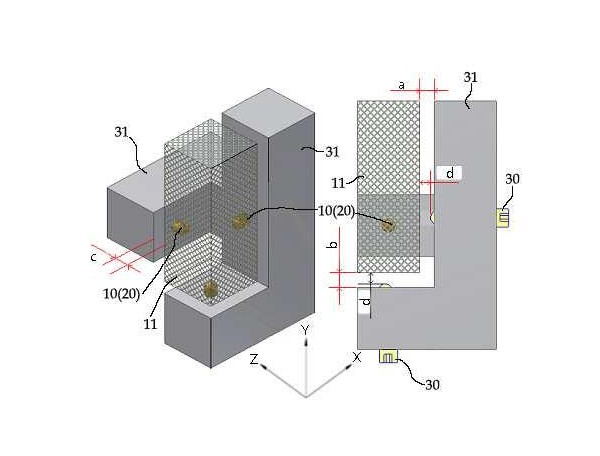

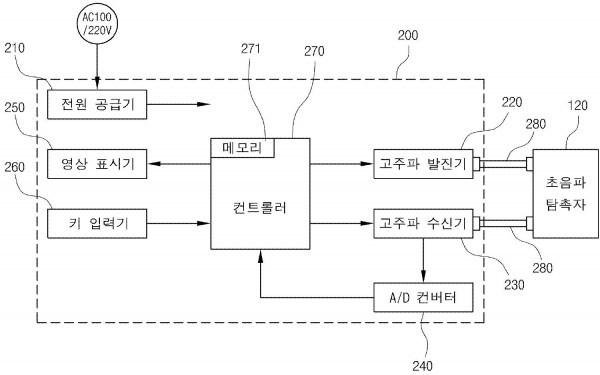

본 발명은 소켓 용접부의 체적 검사 장치에 관한 것으로서, 특히 상기 소켓 용접부에 결합되어 상기 소켓 용접부로 초음파를 조사하고, 반사되는 초음파를 수집하는 신호 수집부와; 상기 신호 수집부로 신호 케이블을 통해 초음파 생성에 필요한 고주파를 전달하고, 상기 신호 수집부에서 수집되어 고주파 신호로 변환된 초음파 신호를 상기 신호 케이블을 통해 분석하고, 문턱값을 넘는 고주파 신호가 수집되면 디스플레이된 가상 소켓 용접부에 결함 발생부를 맵핑시켜 결함 존재 유부를 확인시키도록 하는 제어부로 이루어지는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 초음파를 이용하여 소켓 용접부 내부에 존재하는 사용전 및 사용중 결함을 쉽게 검출할 수 있고, 검사에 소요되는 시간을 획기적으로 줄여 경비 절감 효과를 얻을 수 있으며, 고방사선 구역에서 작업수행시 작업자의 방사선 쪼임을 획기적으로 저감할 수 있고, 소켓 용접부의 손상 결함을 조기에 검출함으로써 발전소 안정성 향상에 기여할 수 있다.

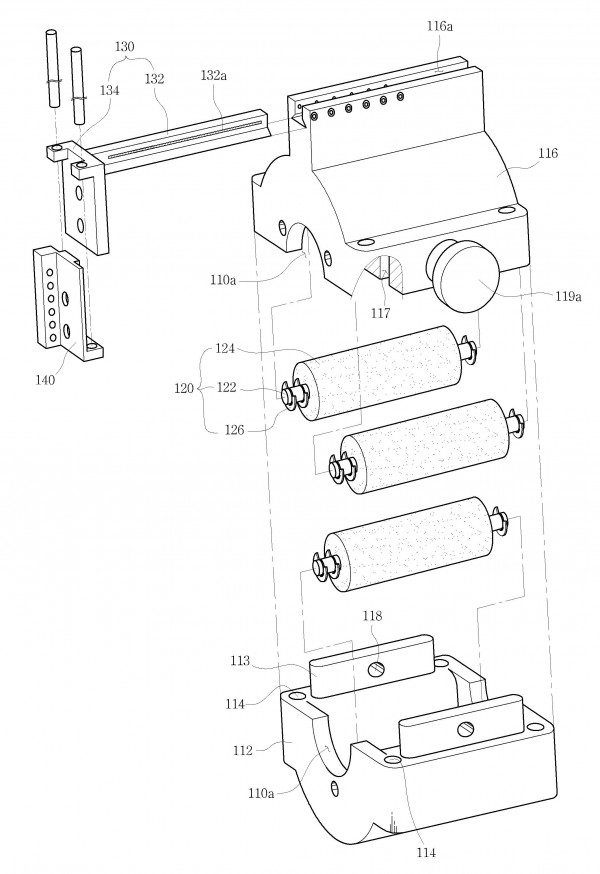

본 발명은 체적검사용 스캐너에 관한 것으로, 더욱 상세하게는 좁은 공간에서 용접부 검사를 안정적이고 효과적으로 수행할 수 있도록 한 협소 공간 필렛용접부 체적검사용 스캐너에 관한 것이다.

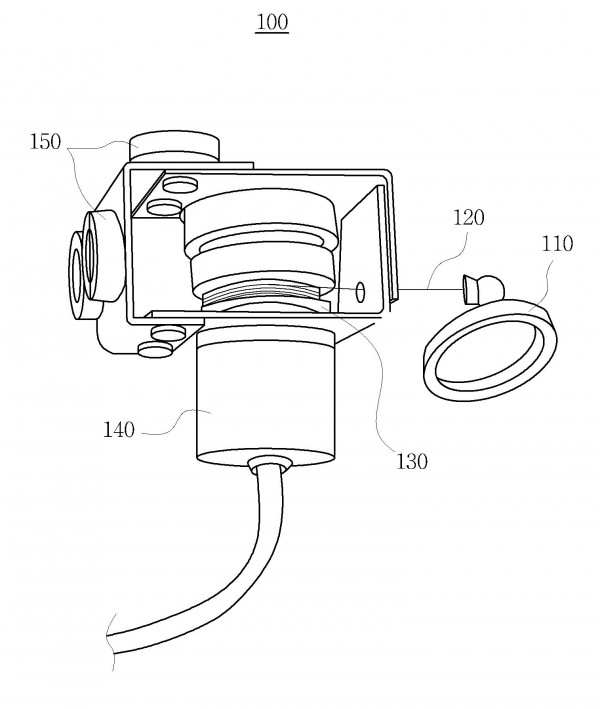

개도율 측정용 실을 장착하여 점검 오차율을 줄일 수 있는 공기제어밸브 점검 장치가 제안된다. 제안된 공기제어밸브 점검 장치는, 공기제어밸브의 개도율을 측정하기 위한 장치로서, 공기제어밸브에 고정되어 상기 공기제어밸브의 개도에 따라 위치가 변화하는 고정부와, 일단은 고정부에 연결되고 타단은 회전부에 연결되어 고정부의 위치변화에 따라 회전부에 감기거나 풀리거나 하는 개도율 측정용 실과, 개도율 측정용 실이 감기거나 풀리는 상태에 따라서 회전하는 회전부와, 회전부의 회전량을 측정하는 광학식 엔코더부와, 회전량에 기초한 개도율에 따라 공기제어밸브의 공기압을 측정하는 공기압 측정부 및 공기제어밸브에 공기제어밸브 점검 장치를 고정하는 자석부를 포함한다.

발전 설비의 중량물(예를 들어, 터빈 케이싱) 인양시 중량물이 수평으로 들어 올려지는 간극을 자동으로 측정하고, 그 측정 데이터를 원격에 무선으로 전송하여 작업의 편리성을 도모하도록 한 간극 측정 시스템이 개시된다. 개시된 간극 측정 시스템은, 중량물에 장착되고, 레이저를 통해 간극을 측정하여 간극 측정 데이터를 획득하고, 상기 획득한 간극 측정 데이터를 무선으로 원격에 전송하는 복수의 간극 측정기를 구비하며, 바닥면과의 간격을 측정하는 레이저 센서와; 상기 레이저 센서를 통해 획득한 측정 데이터에 고유 번호를 부가하여 간극 측정 데이터를 생성하고, 상기 간극 측정 데이터의 표시와 전송을 제어하는 제어기와; 상기 제어기의 제어에 따라 상기 간극 측정 데이터를 화면에 표시하는 디스플레이와; 상기 제어기의 제어에 따라 상기 간극 측정 데이터를 무선신호로 만들어 원격에 전송하는 무선 송신기로, 하나의 간극 측정기를 구현함으로써, 간격 반복측정에 따른 번거로움을 해소할 수 있어 작업능률 향상과 안전성을 향상시킬 수 있다.

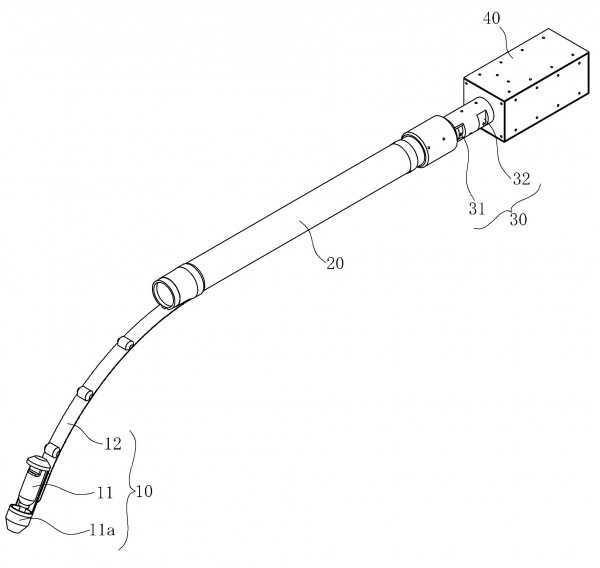

본 발명은 고온용 보어스코프에 관한 것으로, 봉상체의 단부에 설치되어 피측정물의 내부를 조명하는 조명램프 고정구(11a)를 구비하는 조명램프(11)와 상기 조명램프(11)를 봉상체의 단부에 연결하는 띠 형상의 연성박판(12)으로 이루어진 조명수단(10)과; 상기 조명수단(10)의 연성박판(12)에 연결되어 영상을 모아 전송하는 렌즈부(20)와; 포커스 조절수단(31)과 줌 조절수단(32)을 구비하여 상기 렌즈부(20)에 연결되는 연결구(30)와; 상기 연결구(30)에 연결되어 상기 렌즈부(20)를 통해 전송되는 영상을 촬영하는 카메라부(40) 및; 상기 카메라부에 케이블로 연결되어 상기 조명램프(11)와 카메라부(40)의 동작을 제어하고, 카메라부(40)가 촬영한 영상을 디스플레이하는 컨트롤 박스(50)로 구성되어 보어스코프에 광량조절이 가능한 할로겐 램프를 장착시켜 점검부위의 광원을 확보함으로써 검검작업이 용이하고 세밀한 점검을 가능하며, 내열 코팅 렌즈를 사용하여 고온(내부온도 200℃ 이내)에서 냉각제의 사용 없이 정밀하게 점검할 수 있고, 렌즈의 크기를 크게 하여 화각을 넓히고 직시용과 측시용 두가지 형태로 제작하여 측시용의 경우 피측정 물체에 다양한 각도로 진입할 수 있으면서도 반사경을 교체 사용하여 사각지대를 최소화할 수 있을 뿐만 아니라 컴팩트(compact) 하여 사용성이 간편하고 편리한 각별한 장점이 있는 유용한 발명이다.

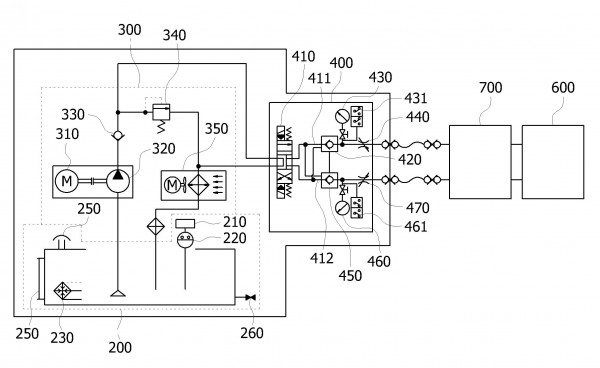

본 발명은 액튜에이터 시험장치에 관한 것으로, 이동바퀴의 설치로 이동이 가능한 프레임과, 상기 프레임의 하단에 배치되어 오일을 저장하며, 오일의 온도를 조절하여 실제 액튜에이터의 구동에 사용되는 오일과 동일 점성의 오일을 공급할 수 있는 탱크와, 상기 탱크에 저장된 오일을 소정의 압력으로 펌핑하며 역류를 방지함과 아울러 필요에 따라 오일을 상기 탱크측으로 재순환시킬 수 있는 공급부와, 상기 공급부로부터 공급된 오일의 압력을 측정함과 아울러 정량의 오일이 공급 및 배출될 수 있도록 제어하는 매니폴드부와, 상기 탱크, 상기 공급부 및 상기 매니폴드부에 전원을 선택적으로 공급하며, 설정을 제어하는 제어부와, 상기 매니폴드부와 액튜에이터를 연결하여 오일이 공급 및 배출될 수 있도록 하는 연결부를 포함한다. 이와 같은 구성의 본 발명은 액튜에이터의 시험에 사용되는 오일의 점도를 실제 액튜에이터의 구동에 사용하는 점도와 동일한 조건으로 만들어 그 액튜에이터의 시험에 사용함으로써, 시험결과에 대한 신뢰성을 향상시킬 수 있는 효과가 있다.

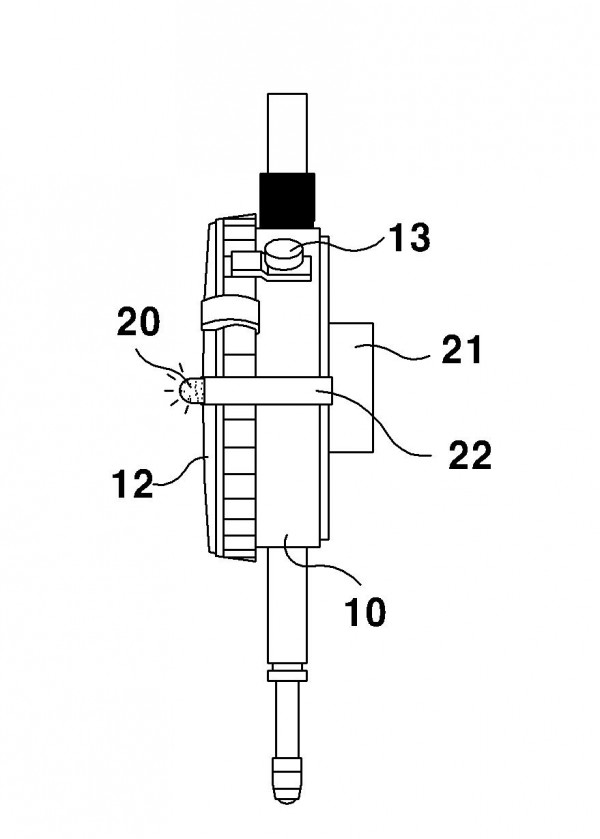

본 발명은 발광 다이오드를 이용한 다이얼 게이지 조명장치에 관한 것으로서, 일측에 조명장치가 장착되어질 수 있도록 함으로서 어두운 작업현장에서도 눈금 확인이 가능하여 보다 정확한 측정값을 확인토록 하기 위한 것이다. 이를 실현하기 위한 본 발명은, 원통 형상을 이루는 게이지 본체부(10)와, 상기 본체부(10)의 내부에 장착되어지며 주변을 따라 다수의 눈금이 형성되어져 있는 계기판(11)과, 상기 계기판(11)의 보호를 위한 본체부의 전면측에 결합되는 투명재질의 전면덮개(12)를 포함하는 구성을 이루는 다이얼 게이지에 있어서, 상기 전면덮개(12)의 일측에는 계기판(11)의 조명을 위한 발광 다이오드(20)가 구성되고, 상기 게이지 본체부(10) 배면에는 상기 발광 다이오드(20)로 전원을 공급하는 전원부(21)가 구성된 것을 특징으로 한다.

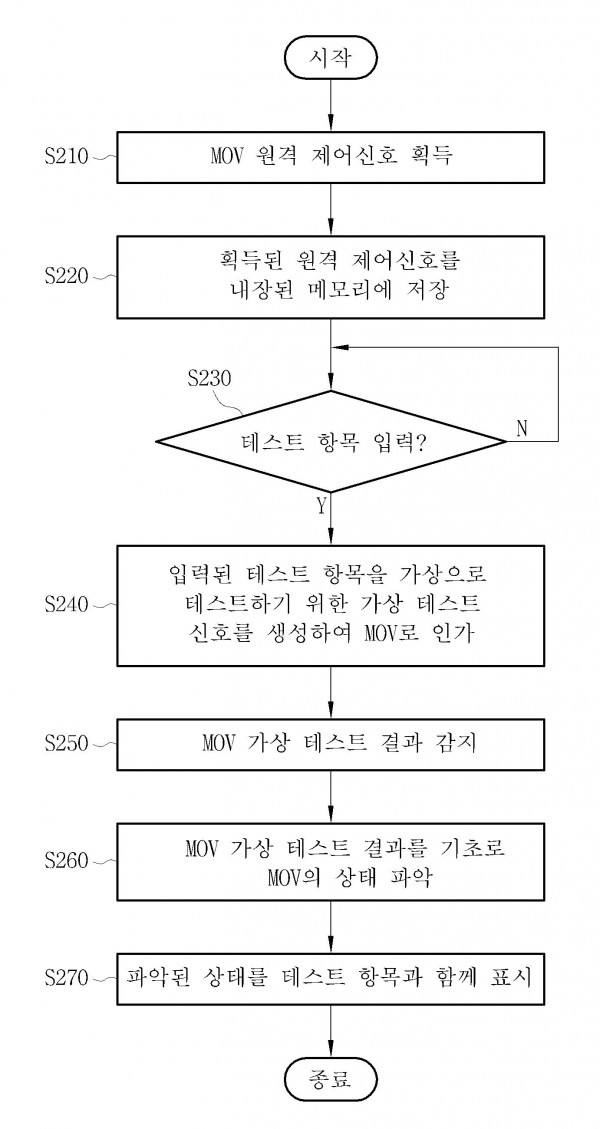

MOV 가상 테스트 장치 및 방법이 제공된다. 본 MOV 가상 테스트 장치는, MOV를 가상으로 테스트하는 MOV 테스트부, 디스플레이, 및 MOV 테스트부에 의한 가상 테스트 결과를 기초로 MOV의 상태를 파악하고 파악된 MOV의 상태를 디스플레이에 표시하는 제어부를 포함한다. 이에 의해, 원격 제어 시스템 없이도, 원격 제어 시스템에 의한 MOV 제어가 정상적으로 이루어지는지 여부에 대한 테스트를 가상으로 수행할 수 있게 된다.

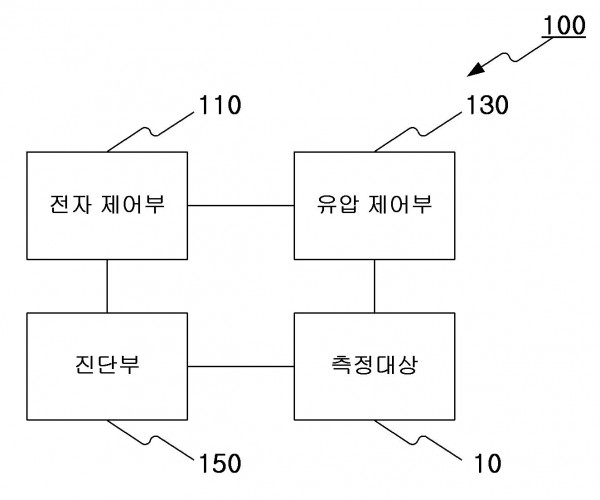

본 발명은 펌프 성능 진단 장치에 관한 것으로, 발전소, 특히 원자력 발전소를 구성하는 가변식 유압 펌프의 성능을 진단할 수 있도록, 사용자에 의해 입력된 명령을 처리하여 유압 제어부의 동작에 필요한 구동 신호를 생성하여 유압 제어부로 전달하는 전자 제어부; 상기 전자 제어부로부터 전달된 동작 신호에 따라 측정 대상에 포함된 유압 펌프의 동작 시험을 위한 유압을 인가하고, 유압 펌프의 동작 상태를 감지하여 진단부로 전달하는 유압 제어부; 및 상기 유압 제어부로부터 전달받은 동작 상태 정보를 분석하는 진단부;를 포함한다.

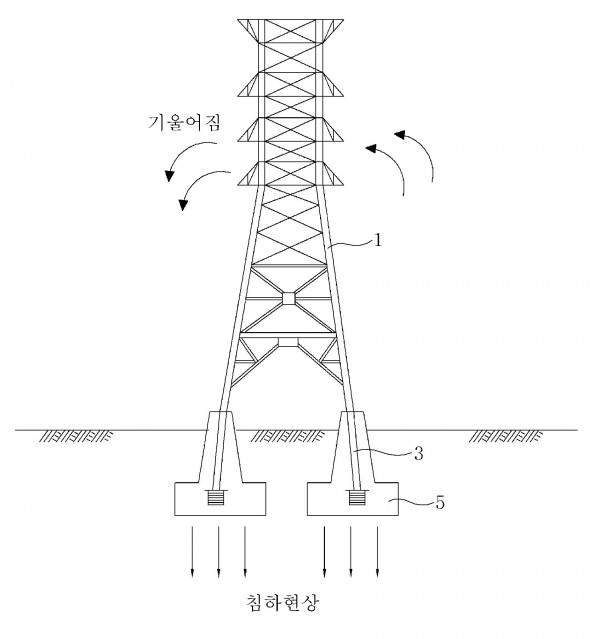

본 발명은 철탑 보강구조 및 보강방법에 관한 것으로서, 특히 구철탑(100)의 기초부에 대각선 방향으로 교차 설치되는 철근 콘크리트 재질의 보강빔(110)과; 상기 보강빔(110)의 교점을 중심으로 하방에 설치되어 전체의 하중을 지면으로 전달하는 교각(130)과; 상기 보강빔(110)의 끝단과 상기 구철탑(100)의 주주재(101)를 연결하여 신철탑(120)을 형성하는 신철탑 주주재(121)를 포함하는 것을 특징으로 하며, 구철탑(100)을 유지한 상태에서 상기 구철탑(100) 기초부에 대각선 방향으로 철근 콘크리트 재질의 보강빔(110)을 설치하는 보강빔설치단계(S10)와; 상기 보강빔(110)의 교점을 중심으로 하방에 교각(130)을 설치하는 교각설치단계(S20)와; 상기 보강빔(110)을 기초로 하여 상기 구철탑(100) 외측에 신철탑(120)의 주주재(121)를 설치하는 신철탑설치단계(S30)를 포함하는 것을 특징으로 하여, 기설철탑을 교체하거나 이설하지 않고도 철탑을 보강함으로 인해 작업 관련 비용을 절감시킬 수 있을 뿐만 아니라 무정전 상태에서 기설철탑 보강이 가능하게 하여 전력 중단에 따른 문제점을 해결하는데 효과가 있도록 하는 것이다.
