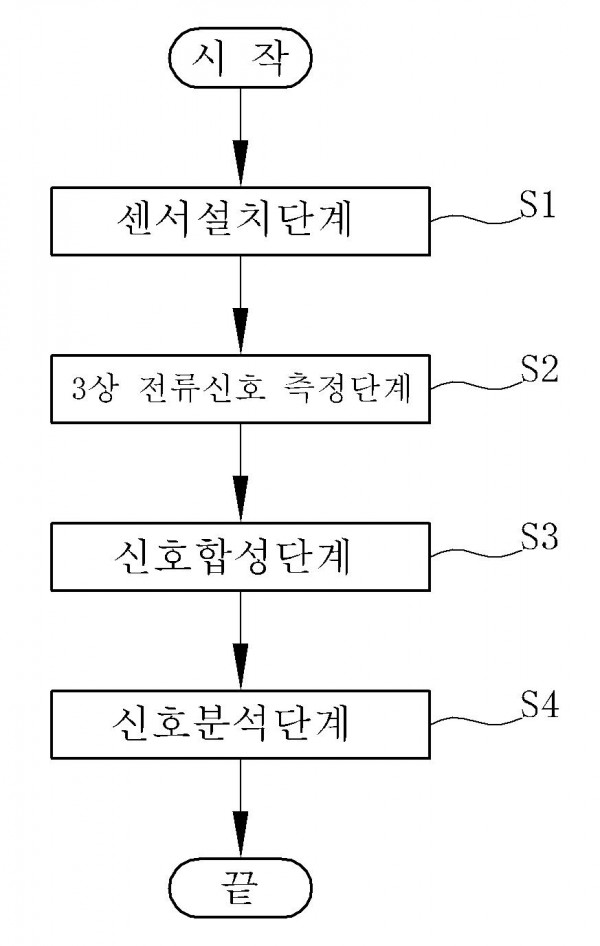

본 발명은 전동기 3상 전류신호의 합성을 통한 기기결함 신호의 해상도 증가방법에 관한 것으로, 전동기의 전원 케이블(3상)에 전류 센서인 클램프 훅 메타를 설치하는 센서설치단계(S1단계)와; 설치한 센서로 3상 전류신호를 각각 측정하는 3상 전류신호 측정단계(S2단계)와; 상기 3상 전류신호 측정단계(S2단계)에서 측정된 신호를 신호합성기로 합성하는 신호합성단계(S3단계) 및; 상기 신호합성단계(S3단계)에서 얻어지는 합성신호의 주파수를 통상의 주파수 분석기로 분석하여 주파수의 이상 유무에 따라 전동기의 상태를 감시하고 전동기의 결함을 진단하는 신호분석단계(S4단계)로 이루어져 전류신호(3상)를 합성하여 전원 주파수 성분(60Hz)을 제거함으로써 필터(filter) 등의 복잡한 회로 및 계산 과정을 거치지 않고도 결함주파수에 대한 신호만 받을 수 있고, 60Hz 근방의 주파수 분석정밀도가 높아지며, 60Hz 성분이 제거된 결함성분의 신호만 받기 때문에 신호 정밀도를 높일 수 있으며, 기존의 개별적인 한 상(one phase)의 신호보다는 결함신호의 정밀도(Signal to Noise ratio)가 향상되어 분석시 잡음신호 레벨(noise level)에 대한 영향을 적게 받을 뿐만 아니라 60Hz의 신호가 제거되기 때문에 60Hz 동기속도의 전동기에서도 결함 주파수의 분석을 용이하게 할 수 있는 각별한 장점이 있는 유용한 발명이다.

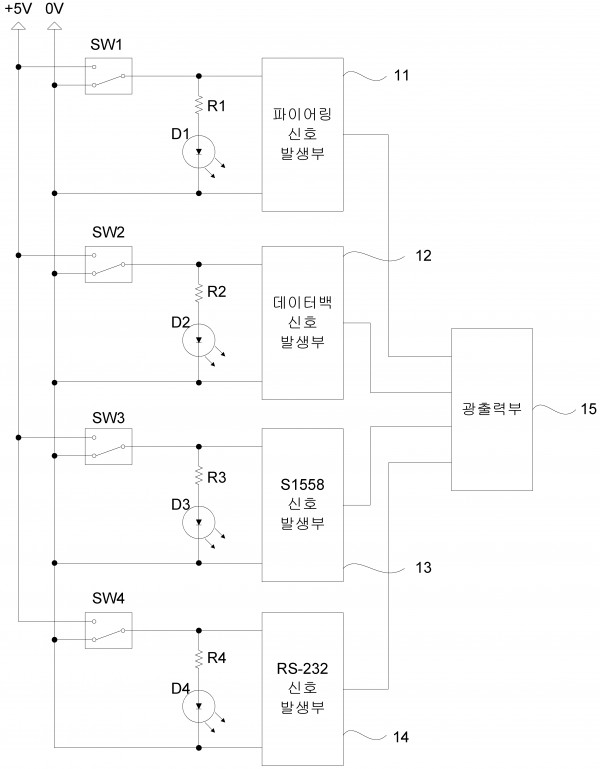

이 발명은 광신호에 의해 동작하는 광카드의 이상 유무를 시험하기 위하여 광신호를 발생하는 장치에 관한 것이다. 이 광카드 시험용 광신호 발생장치는 구동전원이 입력되면 파이어링(firing) 전기신호를 발생하는 파이어링신호발생부와, 구동전원이 입력되면 데이터백(data back) 전기신호를 발생하는 데이터백신호발생부와, 구동전원이 입력되면 S1558 전기신호를 발생하는 S1558신호발생부와, 구동전원이 입력되면 RS-232 전기신호를 발생하는 RS-232신호발생부와, 상기 파이어링 전기신호와 데이터백 전기신호와 S1558 전기신호와 RS-232 전기신호를 광신호로 변환하여 시험대상인 광카드에 송출하는 광출력부와, 상기 구동전원과 상기 파이어링신호발생부, 데이터백신호발생부, S1558신호발생부, RS-232신호발생부 사이를 각각 스위칭하는 다수의 선택스위치를 포함한다.

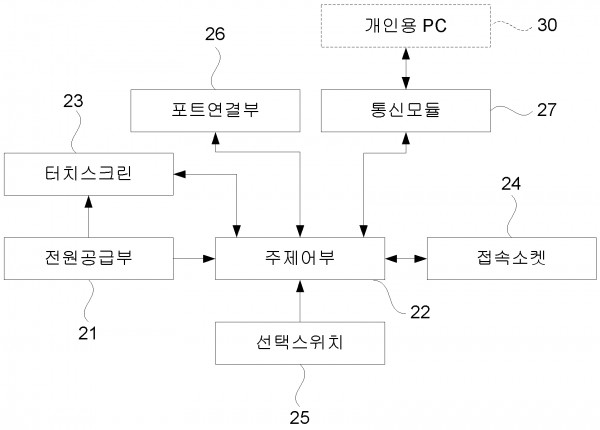

이 발명은 BCS(Burner Control System) 설비에 운용되는 각종 제어카드(SSI, G/L, SSO)의 각종 입출력 데이터를 시험하는 장치 및 방법에 관한 것이다. 이 발명의 버너제어시스템의 제어카드 시험장치는, 상용전원을 입력받아 구동전원을 생성하여 공급하는 전원공급부와; 시험대상 제어카드가 장착되는 접속소켓과; 상기 전원공급부로부터 구동전원을 입력받고 상기 접속소켓에 장착된 시험대상 제어카드를 시험하는 주제어부와; 상기 전원공급부로부터 구동전원을 입력받고, 상기 주제어부에서 시험하는 상기 시험대상 제어카드의 시험 과정을 표시하며, 사용자에게 제어카드종류 및 테스트종류 선택환경을 제공하고, 사용자가 선택한 제어카드종류 및 테스트종류를 상기 주제어부에게 전달하는 터치스크린을 포함한다.

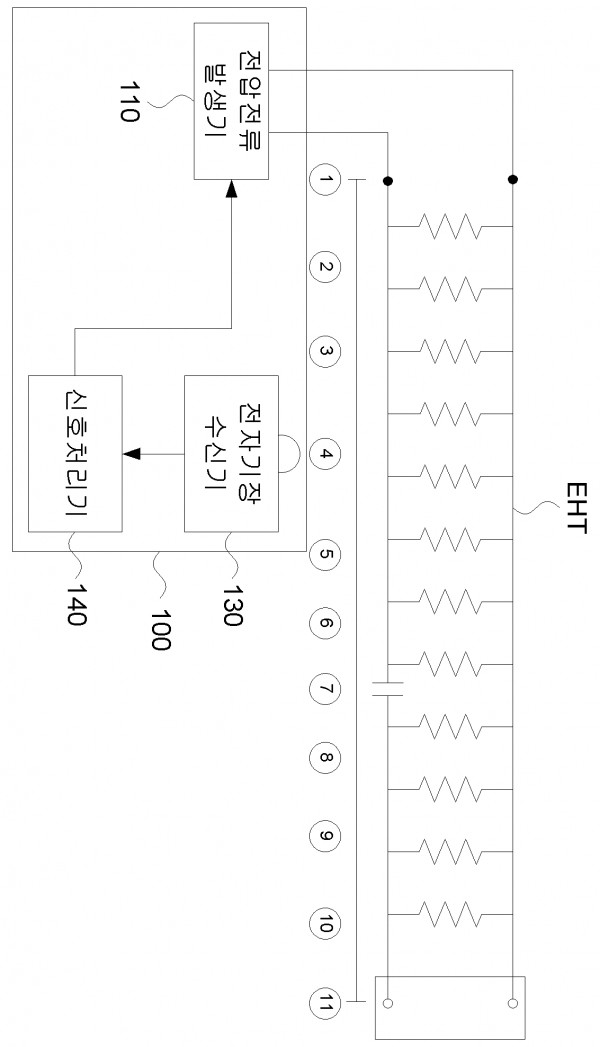

이 발명은 전기가열전선(EHT cable: electric heat tracing cable)으로부터 방출되는 전자기장을 탐지하여 그 전기가열전선의 고장 부위를 비파괴 방식으로 검출하는 장치에 관한 것이다. 이 전기가열전선의 고장 부위 검출장치는, 전기가열전선에 구동전원을 공급하는 전압전류발생기와, 상기 전기가열전선에 공급되는 구동전원에 의해 상기 전기가열전선으로부터 방출되는 전기장을 수신하는 전자기장수신기와, 상기 전자기장수신기에서 수신한 전기장의 변화 추이로부터 상기 전기가열전선의 고장 부위를 탐지하는 신호처리기를 포함한다.

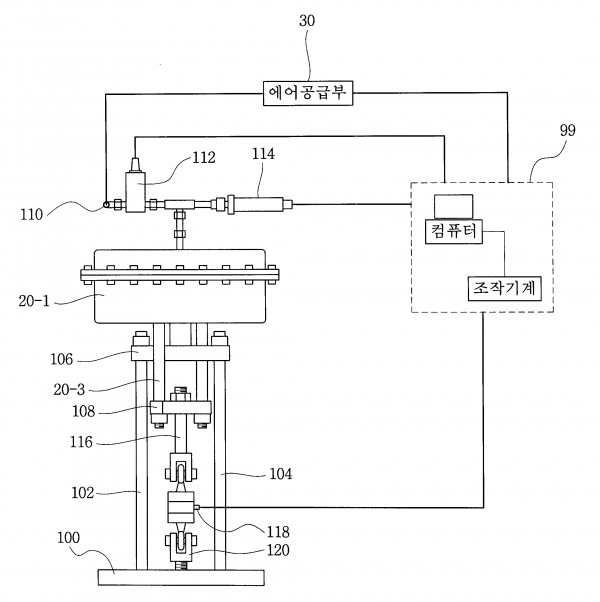

본 발명은 발전소의 공기구동 인양장치의 출력성능을 용이하게 시험할 수 있도록 한 안전밸브 가동 중 시험용 공기구동 인양장치의 출력성능 시험장치에 관한 것으로, 이러한 본 발명은 각종 조작기기와 전기적으로 접속됨과 공기구동 인양장치의 여러가지 기능을 시험하는 데이터 프로그램이 내장되어 공기구동 인양장치의 시험 기능을 제어하는 제어부(99)와; 사각형상의 베이스 플레이트(100)와; 상기 베이스 플레이트(100)의 상면 양측에 수직으로 일정길이로 형성되는 로우어 스터드(Lower Stud)(102)(104)와; 상기 로우어 스터드(102)와 로우어 스터드(104) 사이에 설치되어 상기 로우어 스터드(102)와 로우어 스터드(104)를 고정시켜주는 업퍼 플레이트(Upper Plate)(106)와; 상기 업퍼 플레이트(106)의 상측에 설치되는 공기구동 인양장치의 에어모터(20-1)를 상기 업퍼 플레이트(106)에서 이탈하지 못하도록 에어모터(20-1)의 업퍼 스터드(Upper Stud)(20-3)를 고성시켜주는 로우어 플레이트(Lower Plate)(108)와; 상기 제어부(99)의 조작에 의해 에어공급부(30)로부터 에어를 공급받아 상기 에어모터(20-1)로 에어를 주입하는 에어주입기(110)와; 상기 제어부(99)의 조작에 의해 상기 에어모터(20-1)의 에어 압력을 조절하는 전자식공기압력조절기(112)와; 상기 제어부(99)의 조작에 의해 상기 에어모터(20-1)의 에어 압력을 상기 제어부(99)로 전송하는 압력신호전송기(114)와; 상기 에어모터(20-1)의 축 중심과 정렬상태를 이루도록 로우어 플레이트(Lower Plate)의 하측에 수직으로 일정길이로 형성되는 축(116)과; 상기 축(116)의 하부에 설치되고 상기 축(116)의 이동시, 에어모터(20-1)의 인장응력을 측정하고, 측정된 인장응력을 상기 제어부(99)로 전송하는 인장응력측정용 센서(118)와; 상기 인장응력측정용 센서(118)의 하측에 설치되며, 상기 축(116)의 이동시 축정렬을 시켜주는 링크로드엔드(120)로 구성된다.

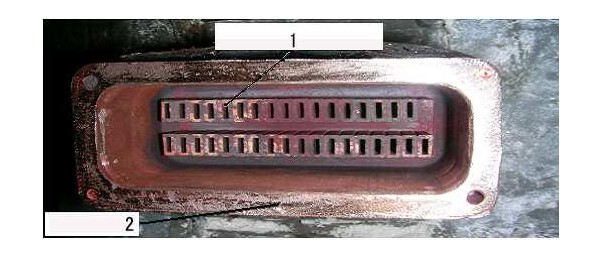

본 발명은 발전기 고정자권선코일용 누설시험장치에 관한 것으로, 복수개의 코일 소선(1)으로 이루어진 발전기 고정자권선코일용 누설시험장치에 있어서, 복수개의 코일을 고정시키는 전후면 클램프(10, 10')와; 상기 후면 클램프(10')에 설치되어 상기 복수개의 코일 소선(1)의 후단면을 봉쇄하여 가스 누출을 방지하는 블라인드(20)와; 상기 전면 클램프(10)에 상하 방향으로 이동가능하게 설치되는 가스주입 클램프 가이드(30)와; 상기 코일 소선(1)의 핀홀 입출구를 밀봉하는 밀봉수단(40) 및; 상기 가스주입 클램프 가이드(30)를 통해 복수개의 코일중 하나에 가스를 주입하는 가스인젝터(50)를 포함하여 이루어져 원자력 및 화력발전소에 설치된 수소냉각형 발전기에 활용하는 경우 정비시간 및 인력 절감을 가져오며, 공기 단축은 물론 정비 신뢰성 및 발전효율이 향상되고, 작업자의 피로도를 감소할 수 있으며, 원가 절감 효과가 커서 고객에 대한 정비신뢰도 향상에 기여할 수 있을 뿐만 아니라 약간의 구조 변경만으로도 용이하게 타 발전소에 채용할 수 있는 각별한 장점이 있는 유용한 발명이다.

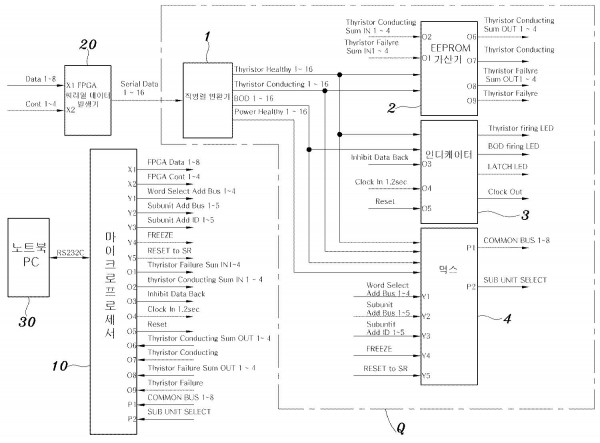

본 발명은 데이터백 피씨비 카드 검사장치에 관한 것으로서, 데이터백 PCB 카드(Q)와 연결되어 데이터백 PCB 카드(Q)로부터 신호를 입출력하는 마이크로프로세서(10)와; 상기 마이크로프로세서(10)로부터 입력되는 신호로 상기 데이터백 PCB 카드(Q)에서 사용된 신호를 생성하여 데이터백 PCB 카드(Q)로 출력하는 FPGA 시리얼데이터 발생기(20)와 상기 마이크로프로세서(10)와 RS232C 인터페이스 통신하는 노트북 PC(30)로 구성되어 본 발명은 2개의 PCB 카드가 어셈블리로 조합되어 이루어진 데이터백 PCB 카드를 두 PCB 카드로 분리하지 않고 한번에 카드의 건전성 여부를 검사함으로써 검사시간의 단축 및 검사 인력을 감소할 수 있고, 카드내 각 소자들의 임피던스 특성을 분석하여 카드의 건전성을 검사하지 않고, 실제의 입력신호와 동일한 신호를 발생시켜 발생시킨 신호를 카드에 입력하여 실제의 동작시험을 통해 카드의 건전성 여부를 검사함으로써 고 신뢰성의 검사를 할 수 있는 각별한 장점이 있는 유용한 발명이다.

본 발명은 화염검출기 진단장비에 관한 것으로서, 입력 전압을 각각의 모듈에 필요한 전원으로 변환하여 공급하는 전원공급부와, 화염검출기의 감지센서 기준 광원 소스의 기준값 및 화염검출기 증폭기의 소정의 초기값을 설정하는 제어부와, 상기 제어부에 의해 설정된 상기 화염검출기의 감지센서 기준 광원 소스의 기준값과 상기 화염검출기의 감지센서 출력데이터를 비교함과 아울러 상기 화염검출기 증폭기의 초기값과 상기 화염검출기의 증폭기의 출력 데이터를 상호 비교하여, 상기 화염검출기의 감지센서와 증폭기의 고장 유무를 소정의 프로그램으로 진단하는 진단부와, 상기 진단부에 의해 진단된 상기 화염검출기의 감지센서와 증폭기의 상태를 표시등 및 디지털 디스플레이로 에러코드를 표시하는 상태표시부와, 상기 진단부에 의해 진단되어 상기 상태표시부에 표시된 상기 화염검출기의 감지센서와 증폭기의 데이터를 출력하기 위해 단말기로 전송하는 통신부를 포함한다. 본 발명은 화력발전소에서 화염검출기의 작동상태와 고장 유무를 신속하게 점검 및 판단함으로써 기기의 오작동에 의한 부품의 파손을 미연에 방지하여 이로 인한 유지보수에 소요되는 비용을 절감하는 효과가 있다.

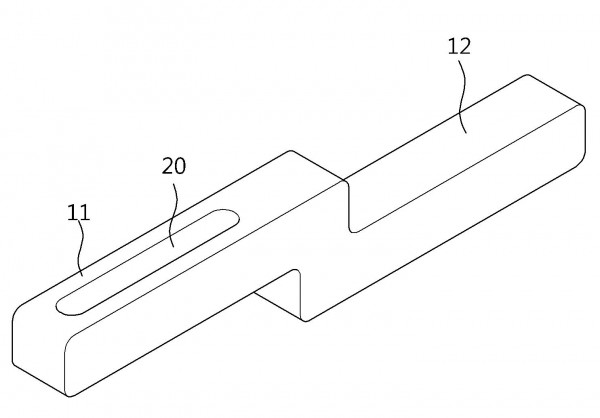

본 발명은 터빈 커플링축 위치 측정용 툴(tool)에 관한 것으로서, 중앙부가 수직 수평방향으로 2회 절곡되어 판형 프레임상의 일측 결합부(11)와; 타측 측정부(12)와; 상기 결합부(11)의 단부측에 관통 형성된 관통공(20) 및; 커플링의 플랜지에 접하는 결합부(11)의 절곡부 인접면 중앙에 홈을 형성하여 홈 내에 삽입하여 접착 고정한 자석(30)으로 구성되어 두축을 연결하는 커플링에 간단하게 설치하여 축위치(축 방향 위치)의 측정이 용이하면서도 신뢰성이 보장되는 측정을 할 수 있고, 현장에서 시간적이나 공간적 제한을 받음이 없이 전문인이 아니어도 간편하고 용이하게 축위치(축 방향 위치)를 측정할 수 있으면서도, 구조가 간단하여 제작에 소요되는 비용 및 시간을 대폭 절감하여 경제성이 탁월할 뿐만 아니라 구조가 단순하고 간단하여 고장을 유발할 부분이 없게 되므로 장기간 안정적으로 반복하여 사용할 수 있는 수명이 긴 각별한 장점이 있는 유용한 발명이다.

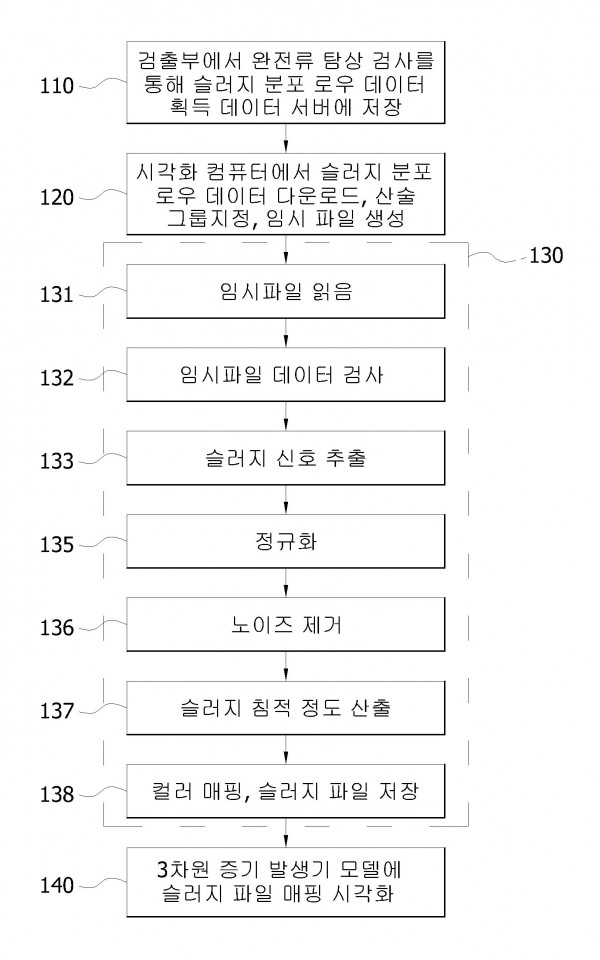

본 발명은 증기발생기의 슬러지 시각화 방법 및 그 시각화 프로그램을 저장한 컴퓨터로 읽을 수 있는 저장매체에 관한 것으로, 본 발명 증기발생기의 슬러지 시각화 방법은, a) 와전류탐상검사를 통해 슬러지 분포 로우 데이터를 획득하고, 이를 저장하는 단계와, b) 상기 저장된 슬러지 분포 로우 데이터를 입력받아 그 데이터의 산술 그룹을 지정하고, 그 산술 그룹마다 임시파일을 생성하는 단계와, c) 상기 임시파일을 읽어 통계학적 그래픽 처리기술을 사용하여 슬러지 데이터 파일을 형성하는 단계와, d) 기 설정된 3차원 증기발생기 모델에 그 슬러지 데이터 파일을 매핑(MAPPING)하여 시각적으로 표시하는 단계를 포함한다. 이와 같은 구성의 본 발명은 증기발생기의 전열관에 대한 안전성과 건전성 여부를 매우 쉽고 편리하게 판단할 수 있도록 함과 아울러 증기발생기의 수명 연장을 위한 효과적인 정비전략 수립을 가능하게 함으로써, 원자력 발전소의 안정적인 가동에 기여하는 효과가 있다.

본 발명은 발전소 또는 일반 산업설비에 설치된 고압차단기를 점검할 때에 고압차단기를 리프팅하고 회전시켜 기계적 및 전기적 점검을 수행할 수 있도록 하는 고압차단기 점검장치에 관한 것이다. 본 발명의 구성은, 지면 상에서의 이동과 고정을 위해 바퀴와 고정부재를 각각 구비한 베이스부와, 상기 베이스부로부터 상향 연장 설치된 복수 개의 승강지지대와, 상기 베이스부 상에 설치되어 상기 승강지지대를 따라 승강되면서 고압차단기를 승강시키는 승강프레임과, 상기 승강프레임에 설치되어 상기 승강프레임에 승강구동력을 제공하는 승강구동부와, 상기 승강프레임에 설치되어 상기 고압차단기를 홀딩하는 고정수단, 및 상기 승강프레임과 결합되어 상기 고정수단과 함께 고압차단기를 홀딩함과 아울러 원하는 각도로 회전시키는 회전장치부를 포함하여 이루어진다. 본 발명은 고압차단기의 기계적 장치부에 대한 점검 작업 수행을 위해 고압차단기를 적절한 높이로 상승시킴과 아울러 적절한 각도로 회전시킬 수 있는 기능을 발휘함으로써, 고압차단기 점검의 작업성을 향상시키는 효과가 있다.

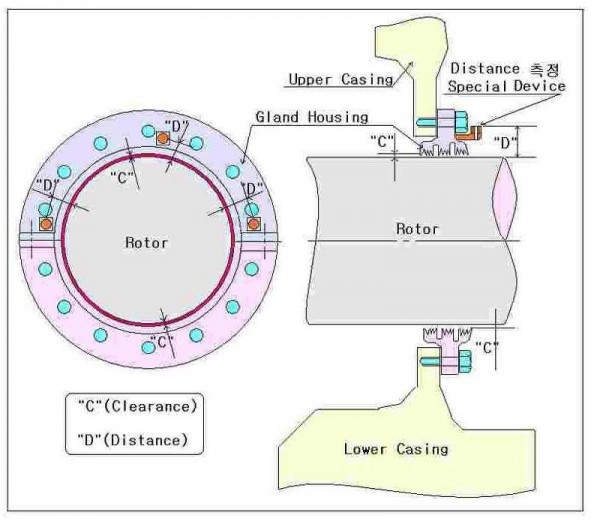

본 발명은 터빈 케이싱의 글랜드 하우징 상부에 러그를 설치하고, 상기 러그에 밀봉팩킹 간극 변화 측정용 계측기를 설치한 후 상기 계측기로 터빈 축 밀봉팩킹 간극 변화를 측정하는 터빈 축 밀봉팩킹 간극 변화 측정방법에 관한 것으로, 본 발명에 따른 방법을 이용함으로써 안전하고 간편하며 정확하게 터빈의 밀봉팩킹과 축 간의 간극 변화를 언제나 상시 측정가능하며, 이로 인하여 설비의 문제점을 사전에 인지할 수 있고, 운전 경향을 손쉽게 분석할 수 있으므로 터빈 설비 안전에 매우 효과적이다.

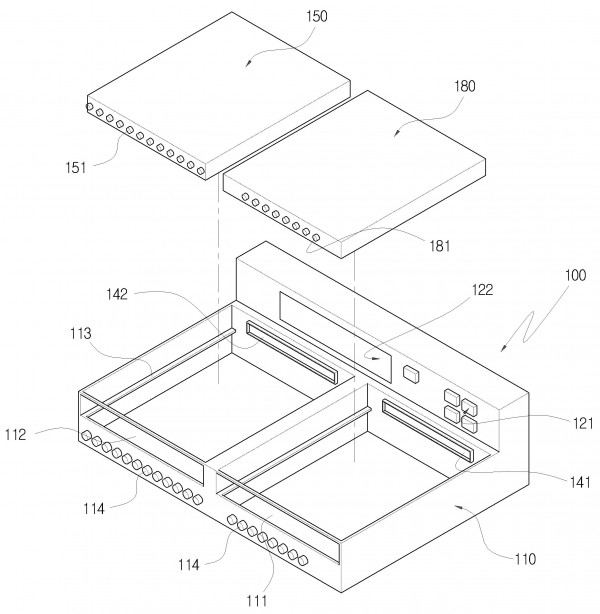

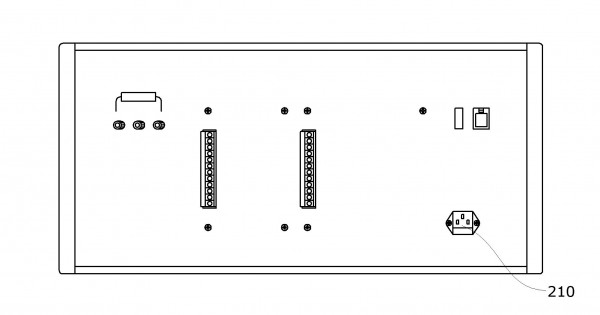

본 발명은 초고압 직류송전 변환설비의 제어를 위한 통신용 광 송수신카드의 양부를 판정하는 광 송수신카드 검사장비에 관한 것으로, 송,수신카드 커넥터(210, 310)와 광케이블 연결단자(220, 320)를 구비한 광 송,수신카드(200, 300)가 탈부착 가능하게 안착되는 광송신카드 수납홈(111) 및 광수신카드 수납홈(112)과, 송,수신카드 커넥터(210, 310)와 광케이블을 매개로 연결되는 광케이블 연결단자(114)를 갖는 본체(110); 입력된 펄스신호 값에 따라 펄스신호를 발생시키고, 본체(110)에 내설되는 펄스신호 발생모듈(130); 송,수신카드 커넥터(210, 310)와 전기적으로 탈부착 가능하게 연결되고, 광송신카드 수납홈(111) 및 광수신카드 수납홈(112)에 각각 배치되는 광송신카드 어댑터(141) 및 광수신카드 어댑터(142); 광케이블 연결단자(114)와 연결되고 광 송신카드(200)로부터 광신호를 수신하는 수신모듈(150); 광케이블 연결단자(114)와 연결되고 광 수신카드(300)로 광신호를 송신하는 송신모듈(180); 수신모듈(150)이 수신한 광신호를 펄스신호로 변환하고, 송신모듈(180)을 통한 광신호 송신을 위해 펄스신호 발생모듈(130)에서 발생한 펄스신호를 광신호로 변환하는 변환모듈(160); 광신호가 변환모듈(160)에 의해 변환된 펄스신호와, 광 수신카드(300)에서 전달된 펄스신호를, 펄스신호 발생모듈(130)에서 발생시킨 펄스신호와 각각 비교하는 검사모듈(170); 펄스신호 발생모듈(130)의 펄스신호 발생을 위한 펄스신호 값이 입력되는 입력모듈(121); 및 검사모듈(170)의 검사결과를 출력하는 출력모듈(122)을 포함하는 것이다.

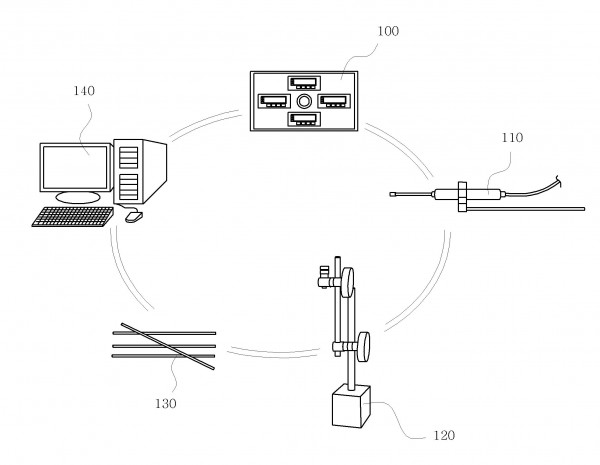

본원발명은 대용량 발전기 등의 분해조립 작업시 회전자와 고정자의 공극유지상태를 실시간으로 감시하여, 그 내용을 기록하도록 하는 발전기 회전자 작업용 공극감시장비를 제공하기 위한 것으로, 발전기의 회전자와 고정자의 공극유지상태를 측정하도록 하는 공극검출센서; 상기 공극검출센서를 발전기에 고정하도록 하는 고정부재; 및 상기 공극검출센서에 의해 측정된 값을 외부에 표시하도록 하는 인디케이터;를 포함하여 구성된다.

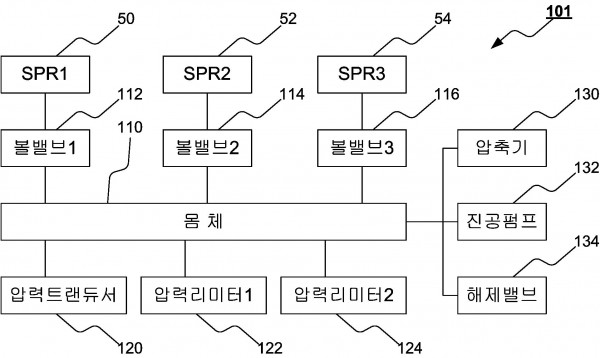

본 발명은 충격 압력 계전기용 시험 장치에 관한 것으로, 신속한 시험 및 동작 상태의 확인이 가능하여 효과적인 관리를 돕기 위하여, 제어부의 제어에 따라 상기 충격 압력 계전기에 압력을 인가 또는 해제하는 구동부; 상기 구동부의 압력 인가 또는 해제에 따라 발생하는 충격 압력 계전기의 프로브 연결 접점 접촉 저항의 변화를 측정하여 제어부로 전달하는 감지부; 상기 구동부 및 감지부와 제어부의 통신 연결을 중계하는 인터페이스부; 사용자의 압력 인가 또는 해제 명령을 입력받아 제어부로 전달하는 입력부; 상기 충격 압력 계전기의 동작 상태, 감지부의 측정값 및 장치의 동작 상태를 포함하는 정보를 시각적으로 표시하는 표시부; 및 각 구성요소의 동작을 제어하는 제어 신호를 발생하는 제어부;를 포함한다.
