데이터백 피씨비 카드 검사장치 요약정보 및 구매

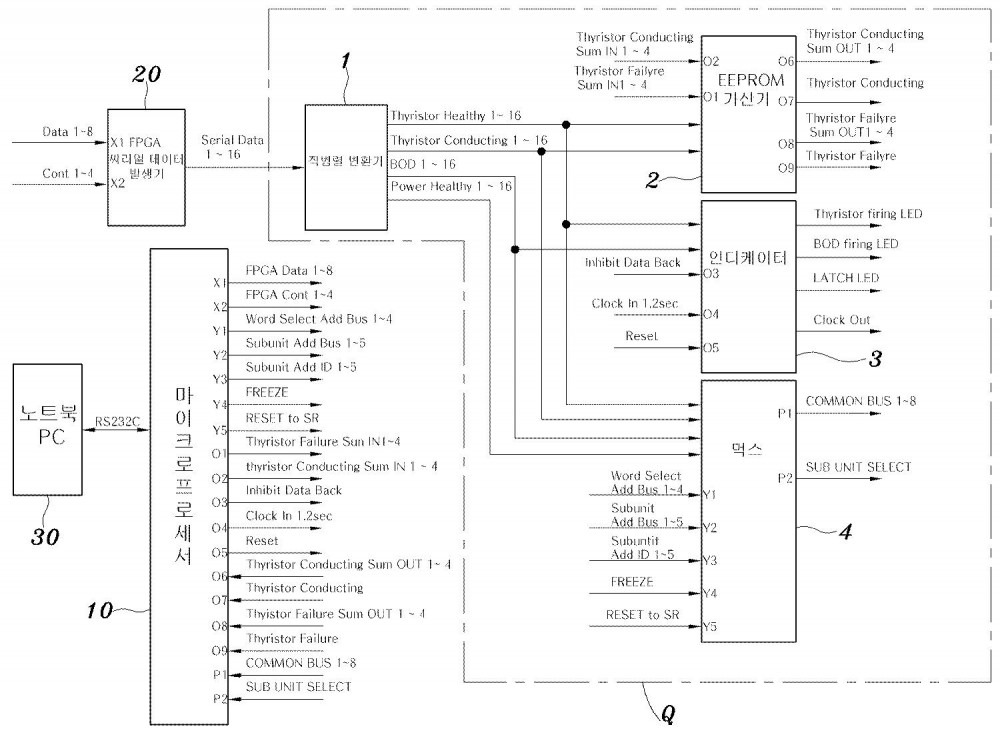

본 발명은 데이터백 피씨비 카드 검사장치에 관한 것으로서, 데이터백 PCB 카드(Q)와 연결되어 데이터백 PCB 카드(Q)로부터 신호를 입출력하는 마이크로프로세서(10)와; 상기 마이크로프로세서(10)로부터 입력되는 신호로 상기 데이터백 PCB 카드(Q)에서 사용된 신호를 생성하여 데이터백 PCB 카드(Q)로 출력하는 FPGA 시리얼데이터 발생기(20)와 상기 마이크로프로세서(10)와 RS232C 인터페이스 통신하는 노트북 PC(30)로 구성되어 본 발명은 2개의 PCB 카드가 어셈블리로 조합되어 이루어진 데이터백 PCB 카드를 두 PCB 카드로 분리하지 않고 한번에 카드의 건전성 여부를 검사함으로써 검사시간의 단축 및 검사 인력을 감소할 수 있고, 카드내 각 소자들의 임피던스 특성을 분석하여 카드의 건전성을 검사하지 않고, 실제의 입력신호와 동일한 신호를 발생시켜 발생시킨 신호를 카드에 입력하여 실제의 동작시험을 통해 카드의 건전성 여부를 검사함으로써 고 신뢰성의 검사를 할 수 있는 각별한 장점이 있는 유용한 발명이다.
