전동기 ３상 전류신호의 합성을 통한 기기결함 신호의 해상도 증가방법 요약정보 및 구매

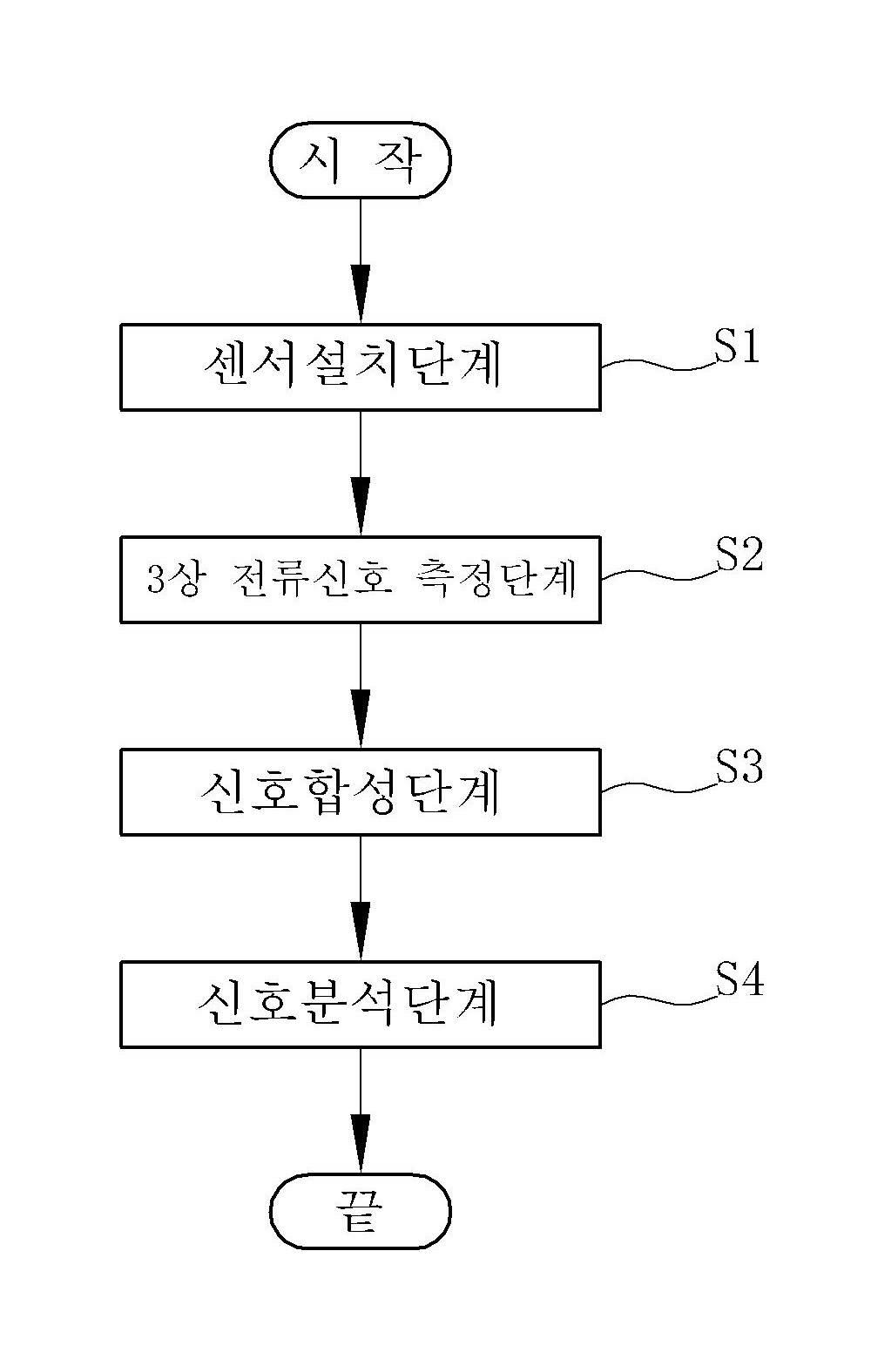

본 발명은 전동기 3상 전류신호의 합성을 통한 기기결함 신호의 해상도 증가방법에 관한 것으로, 전동기의 전원 케이블(3상)에 전류 센서인 클램프 훅 메타를 설치하는 센서설치단계(S1단계)와; 설치한 센서로 3상 전류신호를 각각 측정하는 3상 전류신호 측정단계(S2단계)와; 상기 3상 전류신호 측정단계(S2단계)에서 측정된 신호를 신호합성기로 합성하는 신호합성단계(S3단계) 및; 상기 신호합성단계(S3단계)에서 얻어지는 합성신호의 주파수를 통상의 주파수 분석기로 분석하여 주파수의 이상 유무에 따라 전동기의 상태를 감시하고 전동기의 결함을 진단하는 신호분석단계(S4단계)로 이루어져 전류신호(3상)를 합성하여 전원 주파수 성분(60Hz)을 제거함으로써 필터(filter) 등의 복잡한 회로 및 계산 과정을 거치지 않고도 결함주파수에 대한 신호만 받을 수 있고, 60Hz 근방의 주파수 분석정밀도가 높아지며, 60Hz 성분이 제거된 결함성분의 신호만 받기 때문에 신호 정밀도를 높일 수 있으며, 기존의 개별적인 한 상(one phase)의 신호보다는 결함신호의 정밀도(Signal to Noise ratio)가 향상되어 분석시 잡음신호 레벨(noise level)에 대한 영향을 적게 받을 뿐만 아니라 60Hz의 신호가 제거되기 때문에 60Hz 동기속도의 전동기에서도 결함 주파수의 분석을 용이하게 할 수 있는 각별한 장점이 있는 유용한 발명이다.
