정수기용 압착형 피팅 장치 요약정보 및 구매

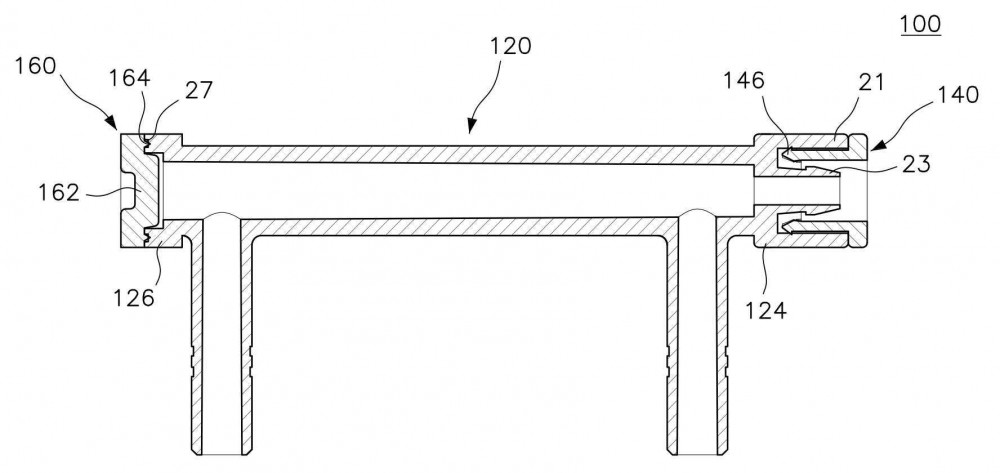

본 발명은 정수기용 피팅장치에 관한 것으로, 상기 정수기용 피팅장치는 외주연에 복수 개의 분기관이 형성된 중공체인 바디본체, 상기 바디본체의 일단 끝단부에 상기 바디본체보다 큰 직경을 가지도록 형성되는 중공체 형상의 제1관과, 상기 제1관의 외주연 일부구간에 형성되는 걸림홀과, 상기 제1관의 내부에 상기 바디본체와 연통되게 마련되며 상기 바디본체보다 작은 직경을 가지도록 마련되는 중공체 형상의 제2관을 포함하는 이음부, 상기 바디본체의 타단에 형성되는 엔드부, 내주연에 호스가 장착된 상태로 상기 이음부에 장착되어 상기 호스와 바디본체를 상호 기밀시키는 것으로, 중공체 형상으로 형성되며 내주연에 호스가 삽입되는 본체와, 상기 본체의 일단에 외측방향으로 돌출되도록 연장 형성되는 스토퍼와, 상기 본체의 타단에 형성되는 복수 개의 걸림돌기를 포함하는 콜릿(collet), 상기 엔드부에 장착되어 바디본체의 타단을 폐쇄하는 캡을 포함하는 것을 특징으로 하며, 본 발명은 기존의 피팅장치에 비해 수밀성이 향상되면서 단순한 구조로 구성되어 제조원가가 저렴하며, 피팅장치에 호스가 압착되도록 하여 호스와 피팅장치가 조립되는 공정을 단축시켜 작업의 효율성을 향상시키는 현저한 효과가 있다.
