정수기용 피팅조립체 조립 장치 요약정보 및 구매

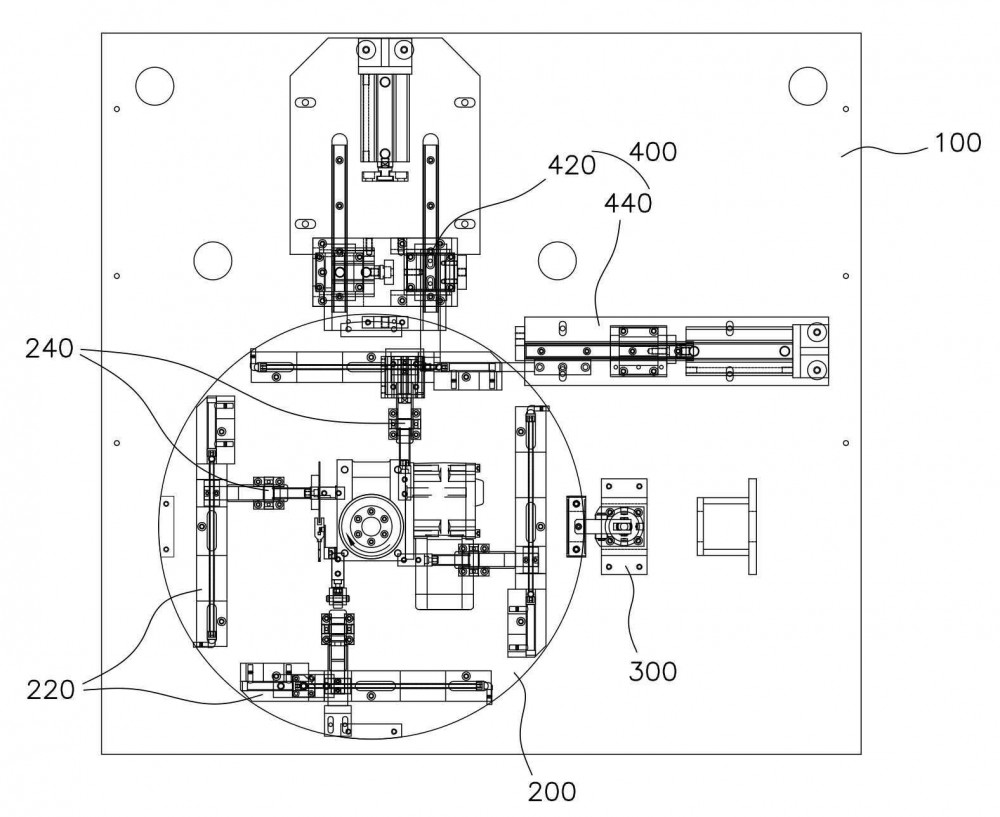

본 발명은 정수기용 피팅조립체 조립 장치에 관한 것으로, 작업대; 상기 작업대의 상면에 설치되며, 하부에 결합되는 모터에 의해 일정주기로 일정각도만큼 회전 가능하게 마련되는 턴테이블; 상기 턴테이블의 상면에 방사형으로 장착되며, 상면에 피팅조립체가 안착되는 안착공간이 형성된 복수 개의 지그; 상기 턴테이블의 저면에 배치되도록 작업대의 상면에 설치되되, 신축됨에 따라 끝단부가 상기 지그를 선택적으로 관통하여 지그의 상부로 돌출되게 마련되는 센터링실린더; 상기 턴테이블의 상면에 상기 복수 개의 지그와 각각 대향되게 설치되어 상기 지그에 안착된 피팅조립체를 고정시키는 복수 개의 고정유닛; 상기 작업대의 상면에 설치되되, 상기 턴테이블의 외측방향에 배치되어 상기 턴테이블을 고정시키는 턴테이블 고정부; 상기 턴테이블의 측방에 설치되되, 상기 지그의 정면과 대향되게 장착되어 콜릿을 지지 및 가압하는 콜릿지지부와, 상기 지그의 측면과 대향되게 장착되어 바디를 지지 및 가압하는 바디지지부와, 상기 턴테이블의 저면에 배치되어 고정유닛을 견고하게 지지하는 고정실린더로 구성된 조립부;를 포함하는 것으로, 본 발명은 호스와 피팅조립체가 자동으로 압착 조립되도록 하여 제품의 품질이 향상되고, 작업성 및 생산성이 증대되며 가격 경쟁력이 확보되는 현저한 효과가 있다.
