차동케이스 고주파 열처리 시스템 요약정보 및 구매

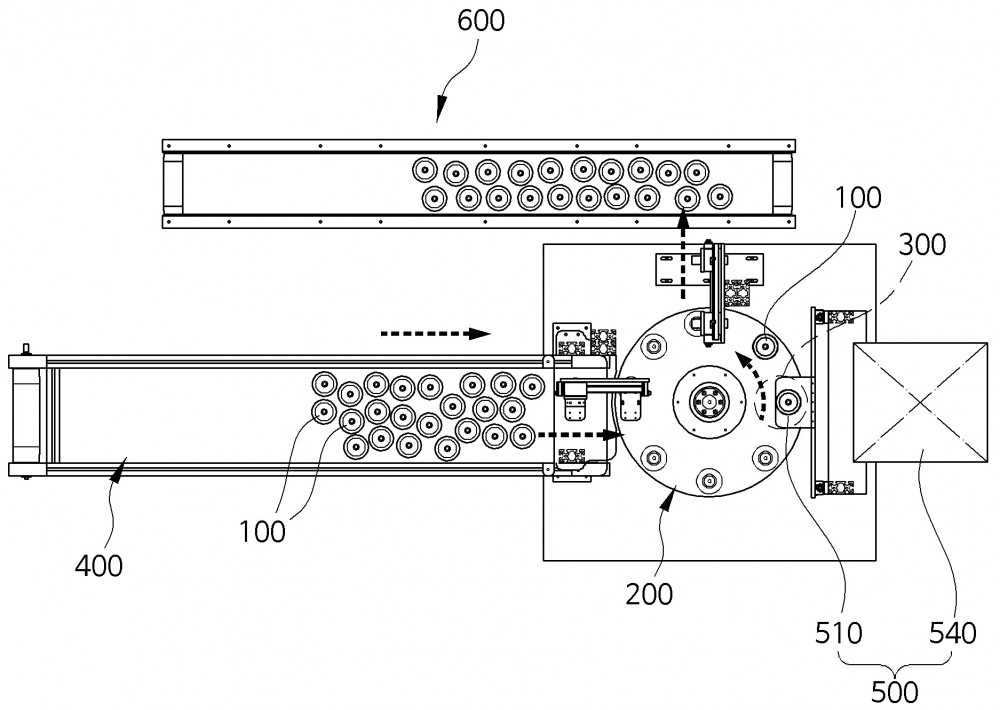

본 발명은 차동케이스 고주파 열처리 시스템에 관한 것으로, 공급되는 복수의 차동케이스를 원주 방향을 따라 수평으로 회전시키는 턴테이블과, 상기 턴테이블에 안착된 차동케이스를 선택적으로 자전시키는 회전수단과, 상기 턴테이블로 차동케이스를 공급하는 공급부와, 상기 턴테이블의 차동케이스를 고주파 열처리하는 열처리장치와, 고주파 열처리된 차동케이스를 배출하는 배출부를 포함하는 차동케이스 고주파 열처리 시스템에 있어서, 상기 열처리장치는 상기 턴테이블에 수직으로 거치된 차동케이스의 케이스컵을 고주파가열하는 유도코일과, 냉각수가 토출되는 냉각수노즐을 갖는 열처리지그와; 상기 열처리지그를 차동케이스에 승강식으로 접근시킬 수 있으며, 상기 열처리지그에 고주파 전원 및 냉각수를 공급하는 열처리본체로 구성되며, 상기 열처리지그는 상기 차동케이스의 케이스컵에 관통 삽입되어 케이스컵의 내면에 가열 및 냉각을 동시에 수행하는 내부인덕션과; 상기 케이스컵의 외면에 대응되는 링 형상으로 케이스컵의 외면에 가열 및 냉각을 동시에 수행하는 외부인덕션으로 구성되어 차동케이스의 내/외면에 동시에 고주파 열처리를 수행할 수 있어 기존에 비해 생산성이 향상되는 차동케이스 고주파 열처리 시스템에 관한 것이다.
