이물질 유입 방지구조가 구비된 안전콘센트 요약정보 및 구매

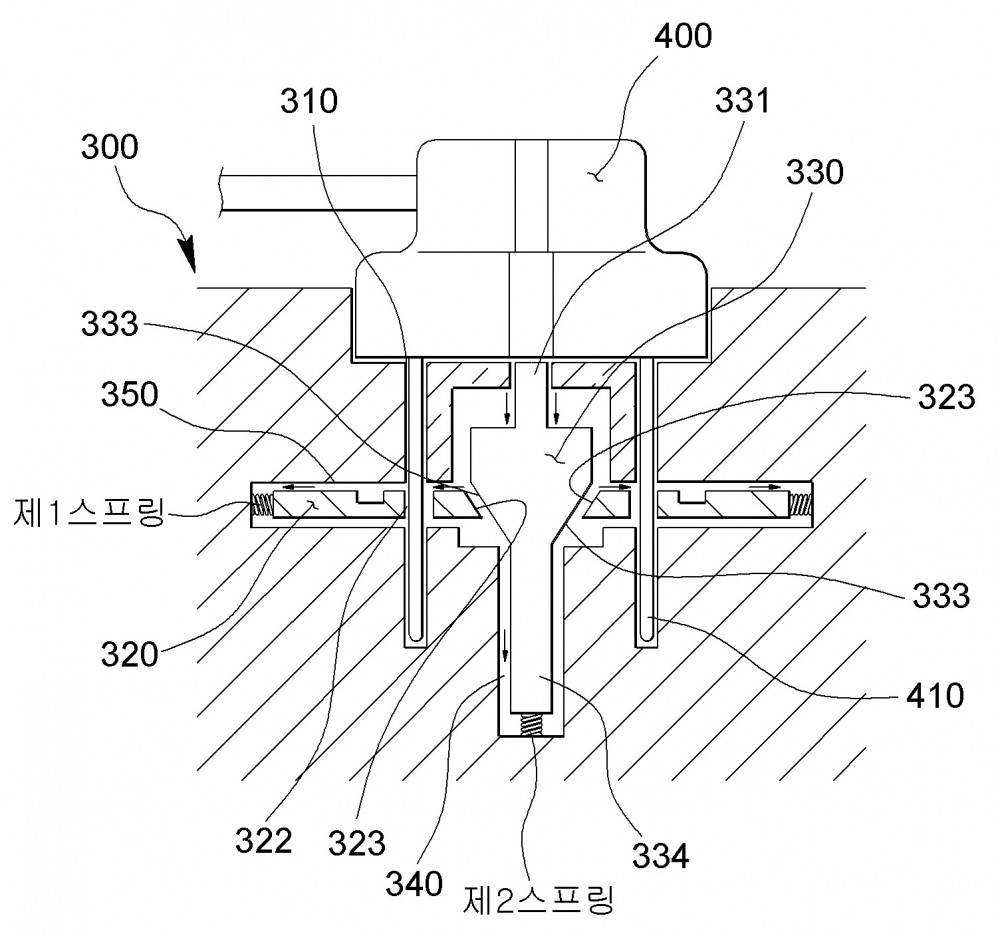

본 발명 이물질 유입 방지구조가 구비된 안전콘센트는, 삽입구의 바닥면 양측에, 관통된 장공의 형상으로 구비된 삽입홀(310), 삽입구의 바닥면 중앙에 관통된 형상으로 구비된 통공(360a), 삽입구의 바닥면 하부에 공간부를 형성하는 모양으로 구비되며, 상면에는 통공(360a)이 형성되고, 양측면에는 삽입홀(310)과 관통되도록 측면통공(360b)이 형성된 캐비티(370)를 포함하며, 푸시버튼(330)이 더 구비되되;푸시버튼(330)은,캐비티(370)의 내부에 상,하로 이동이 가능하도록 결합된 몸체(332)와, 몸체(332)의 상면에 원기둥 형상으로 돌출되어 구비되며, 통공(360a)에 슬라이드 이동이 가능하도록 끼움, 결합된 돌출봉(331)과, 몸체(332)의 외측면에 하측방향으로 내려가면서 중앙부분을 향하여 좁아지는 경사구조를 가지는 제1경사면(333)과, 몸체(332)의 저면에 원기둥 형상으로 돌출된 가이드봉(334)을 포함하고, 개폐기구(320)가 더 구비되되; 개폐기구(320)는, 개폐기구(320)를 상,하로 관통하는 형상으로 구비된 개방홀(322)과, 개폐기구(320)의 일측 끝단에 푸시버튼(330)의 제1경사면(333)과 동일한 경사구조를 가지도록 구비되며, 푸시버튼(330)의 제1경사면(333)과 슬라이드 이동이 가능하도록 면접촉을 하는 제2경사면(323)과, 개폐기구(320)가 슬라이드 이동이 가능하도록, 삽입홀(310)의 일측면에 관통된 구멍의 형상으로 구비된 측면가이드공(350)과, 측면가이드공(350)의 끝단에 설치되어, 개폐기구(320)를 탄성,지지하는 제1스프링과, 푸시버튼(330)의 저면에 구비된, 가이드봉(334)이 슬라이드 이동이 가능하도록, 캐비티(370)의 저면에 관통된 구멍의 형상으로 구비되된 하면가이드공(340)과 하면가이드공(340)의 끝단에 설치되어 있어, 가이드봉(334)을 탄성,지지하는 제2스프링으로 이루어지고, 결합수단(500)이 더 구비되되; 결합수단(500)은, 제1스프링의 일측 끝단에 고정되고, 중앙에 오목한 송이버섯 형상의 목부를 갖는 돌출봉(521)이 구비된 고정판(520), 중앙부분에 돌출된 원형의 형상으로 구비된 외벽(511)과, 외벽(511)의 내측에 일정한 간격을 두고 동심원을 그리며 돌출된 내벽(512)과, 내벽(512)의 양측면에 관통된 형상으로 구비된 절결홈(513)과, 외벽(511)과 내벽(512) 사이에 탄성이 부여된 상태로 결합되며, 일측 끝부분의 측면은 절결홈(513)에 삽입되어 내벽(512)의 중심부분으로 돌출된 상태로 구비된 굴곡스프링(514)을 포함하는 바닥판(510)으로 이루어진 것을 요지로 한다.
