하부 저온수 유출이 가능한 축열조용 오버플로우 배관 요약정보 및 구매

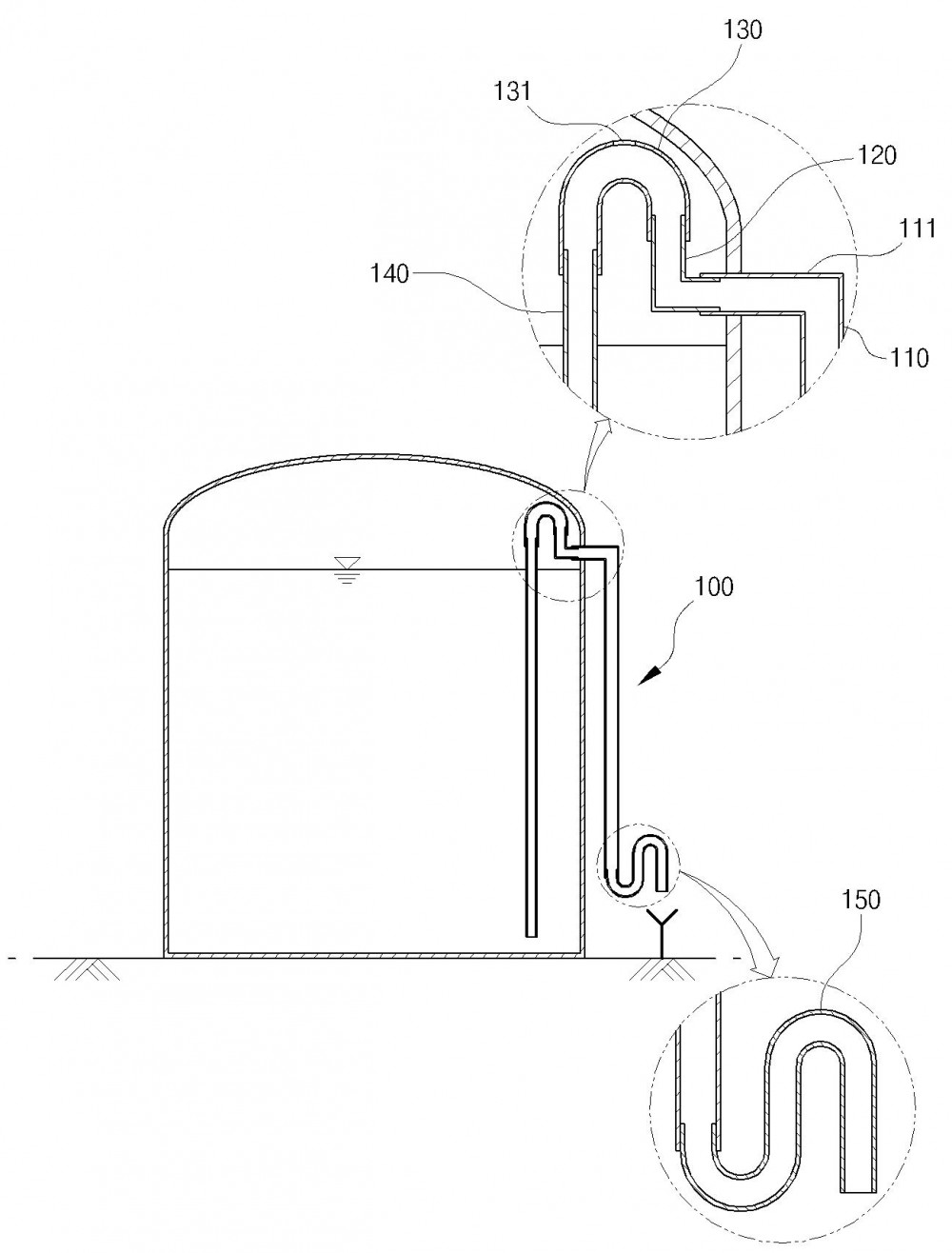

본 발명은 하부 저온수 유출이 가능한 축열조용 오버플로우 배관에 관한 것으로서, 특히 저온수와 고온수가 성층되어 저장되는 축열조에 설치되는 오버플로우 배관에 있어서, 상기 오버플로우 배관은 상기 축열조의 외측에 수직으로 설치되고, 상단이 절곡되어 수평부를 구비하고, 상기 수평부가 상기 축열조의 셀을 관통하여 내부로 인입되는 외부 배관과; 상기 축열조의 내측인 상기 외부 배관의 수평부에 일단이 연결되고, 타단이 수직으로 상기 축열조의 내측 상부를 향하도록 설치되는 엘보 배관과; 상기 엘보 배관의 타단과 일단이 연결되되, 양단이 상기 축열조의 내측 하부를 향하도록 설치되는 U형 배관; 및 상기 U형 배관의 타단과 상단이 연결되어 상기 축열조의 내측에서 수직으로 설치되고, 하단이 상기 축열조의 저온부와 위치하는 내부 배관으로 이루어지는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 축열조에 저장된 지역난방수의 한계수위 초과로 인하여 오버플로우 현상 발생시 하부의 저온수를 외부로 유출되도록 함으로써 열 손실이 발생을 최소화시키고, 안전 사고를 미연에 방지할 수 있다.
