필요 무효전력 평가방식을 이용한 하이브리드 STATCOM의 통합적 제어알고리즘 요약정보 및 구매

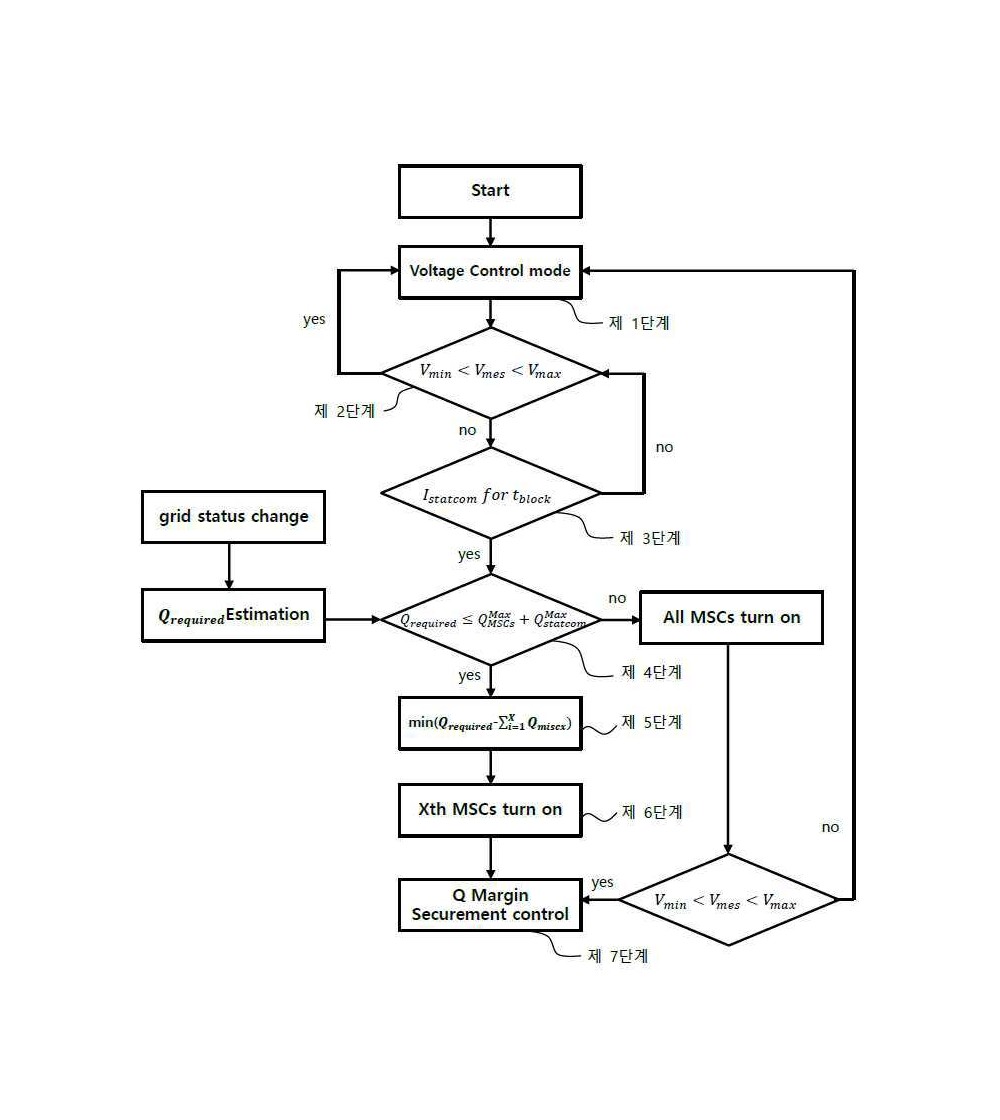

본 발명은 필요 무효전력 평가방식을 이용한 하이브리드 STATCOM의 통합적 제어 알고리즘에 관한 것으로,STATCOM에서 무효전력의 출력을 변동시키는 제1단계와 상기 무효전력의 측정전압이 최대전압과 최소 전압의 사이에 있는지 여부를 확인하는 제2단계와 상기 측정전압이 최대전압과 최대전압 사이에 있지 않으면 STATCOM 출력전류가 block 시간 동안 유지되는지 여부를 확인하는 제3단계와 상기 STATCOM 출력전류가 block 시간 동안 유지되면, MSCs의 최대치와 STATCOM의 최대치의 합이 필요 무효전력(Q)보다 같거나 높은지 여부를 확인하는 제4단계와 상기 MCSs의 최대치와 STATCOM의 최대치의 합이 필요 무효전력(Q)보다 크거나 같으면 필요 무효전력에서 모든 필요 MCS의 합을 빼는 제5단계와 상기 제5단계에서 값이 최소치가 되는 MSCs가 투입되는 제6단계와 무효전력(Q)의 이득을 확보, 제어하는 제7단계를 포함하는 것을 특징으로 한다.
