가스 가온용 히터의 튜브번들 지지장치 요약정보 및 구매

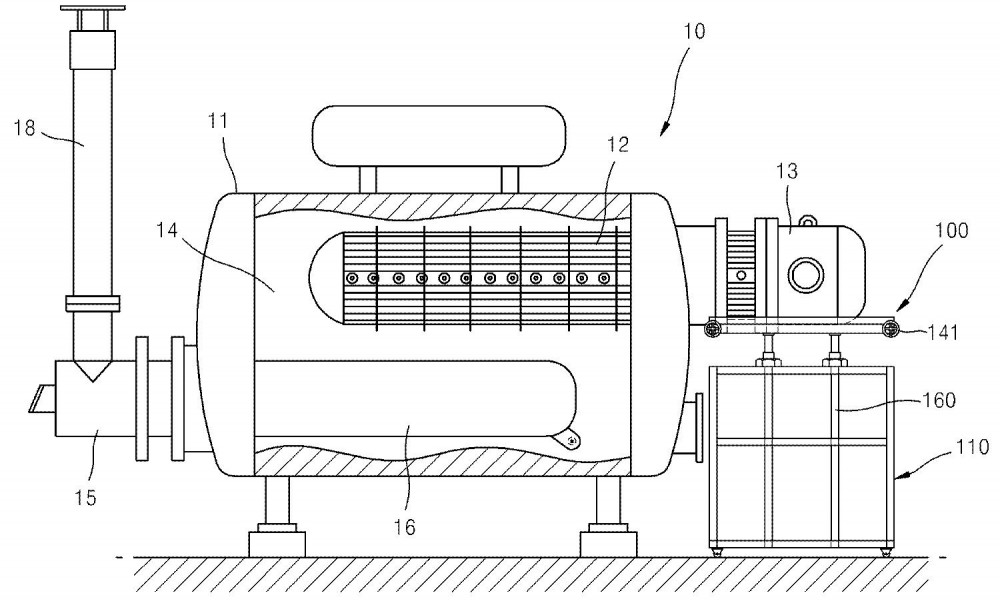

중량의 튜브번들을 안정적으로 지지할 수 있으며 크기 및 높이가 다른 튜브번들을 지지폭 및 높이의 조절을 통하여 지지할 수 있도록 한 가스 가온용 히터의 튜브번들 지지장치에 관한 것이다. 이 지지장치는 메인프레임(110)과, 메인프레임(110)에 지지되며 상하방향으로 출몰되는 로드를 가지는 복수의 승강실린더(160)와, 각 승강실린더(160)의 로드 단부에 고정되며 몸체(11)로부터 취외되는 튜브번들(12)이 지지되는 안착대(120)를 구비한다. 이와 같은 지지장치는 캐스터에 의해 이동이 자유로운 메인프레임을 튜브번들의 취외 위치에 위치시키고, 승강실린더의 작동으로 적당한 높이로 안착대를 위치시키고, 이동지지대를 이동시켜서 튜브번들에 대응되는 대응폭으로 조절시킨 후, 튜브번들을 히터 몸체로부터 취외시키면서 안착대에 지지시킴으로써, 간편하게 튜브번들을 정비할 수 있도록 한다.
