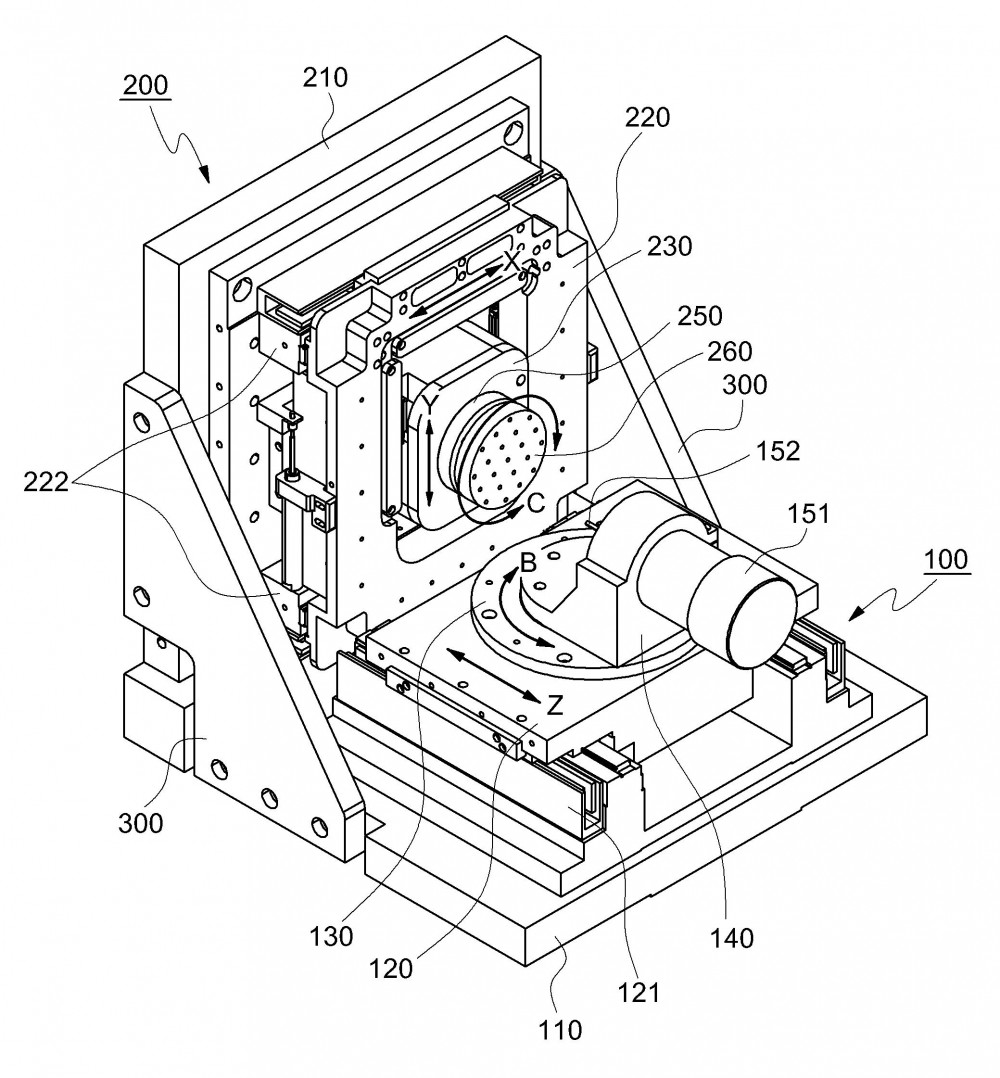

본 발명은 5축 마이크로 가공장치에 관한 것으로서, 수평 베이스 테이블; 상기 수평 베이스 테이블 상에 z방향으로 이동되게 설치되는 z테이블; 상기 z테이블 상에 b방향으로 회전되게 설치되는 b로터리 테이블; 상기 b로터리 테이블 상에 고정 설치된 채 스핀들 및 절삭툴을 지지하는 절삭툴용 지그로 이루어진 피삭재 가공유닛; 및 상기 수평 베이스 테이블에 대해 수직방향으로 설치되는 수직 베이스 테이블; 상기 수직 베이스 테이블 상에 x방향으로 이동되게 설치되는 x테이블; 상기 x테이블에 지지된 채 y방향으로 이동되게 설치되는 y테이블; 상기 y테이블 상에 c방향으로 회전되게 설치되는 c로터리 테이블; 상기 c로터리 테이블 상에 설치된 채 피삭재를 지지하는 피삭재용 지그로 이루어진 피삭재 장착유닛;을 포함하여 구성됨을 특징으로 한다.
