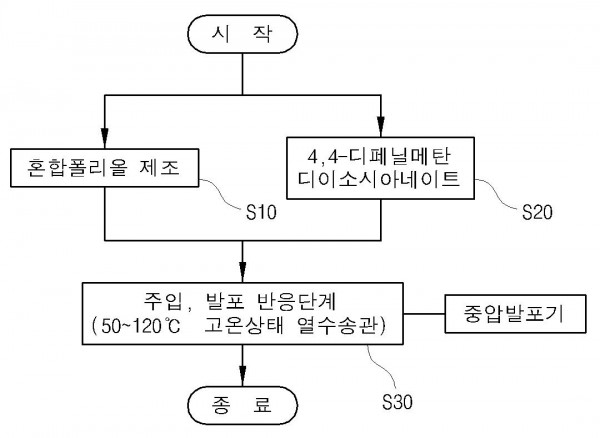

본 발명은 열수송관용 고온발포 폴리우레탄 보온재에 관한 것으로서, 특히 이소시아네이트와, 상기 이소시아네이트 100중량부에 대하여 관능기 2 이상의 폴리올을 40~80중량부와, 반응촉매 0.01~1.5중량부와, 발포제 5~20중량부 및 첨가제 1~15중량부로 배합된 혼합 폴리올 조성물을 혼합하여 반응시키는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 고온 상태에서 폴리우레탄 폼이 탄화(scorch)나 균열이 없이 고온상태의 이중보온관에 안정적으로 발포되며 단열성능과 기계적 강도 등이 모두 우수한 열수송관용 고온발포 폴리우레탄 보온재를 제조할 수 있다.

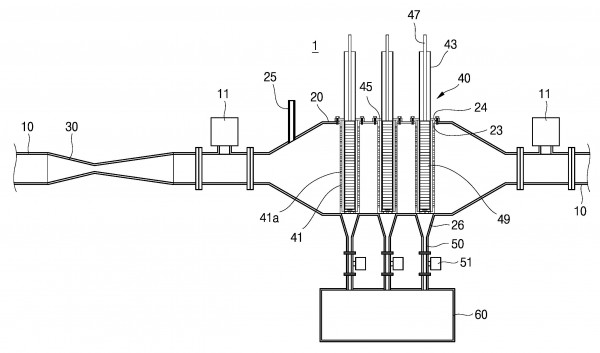

본 발명은 철산화물 저감 장치에 관한 것으로서, 상세하게는 열수송관에 캐비테이션부와 복수의 마그네틱 필터가 구비된 확관부를 설치하여 캐비테이션부에서 발생되는 기포에 의해 철산화물중 적철광이 자력을 가지도록 하고, 적철광과 자철광이 마그네틱 필터에 부착되도록 함으로써 철산화물을 저감하도록 하는 열수송관 내부의 철산화물 저감 장치에 관한 것이다.

본 발명은 열병합 복합화력 발전시스템의 출력증강을 위한 증기생성장치에 관한 것으로서, 상세하게는 TCA 쿨러, 축열조, DH 히터와 같은 주변 기기를 이용하여 지역난방수 또는 증기를 생산하고, 가스 터빈의 입구측과 출구측의 압력과 온도를 각각 측정하여 입구 공기의 질량유량을 예측한 후 기준질량유량 이하인 경우, 생산된 지역난방수 또는 증기를 공급하되, 출구측의 압력과 온도를 통해 예측한 연소온도를 기준으로 지역난방수량 또는 증기량을 조절하여 공급함으로써, 주변 기기에서 생산된 지역난방수 또는 증기를 연료와 섞어 가스 터빈에 분사하여 출력을 증가시키도록 하는 열병합 복합화력 발전시스템의 출력증강을 위한 증기생성장치에 관한 것이다.

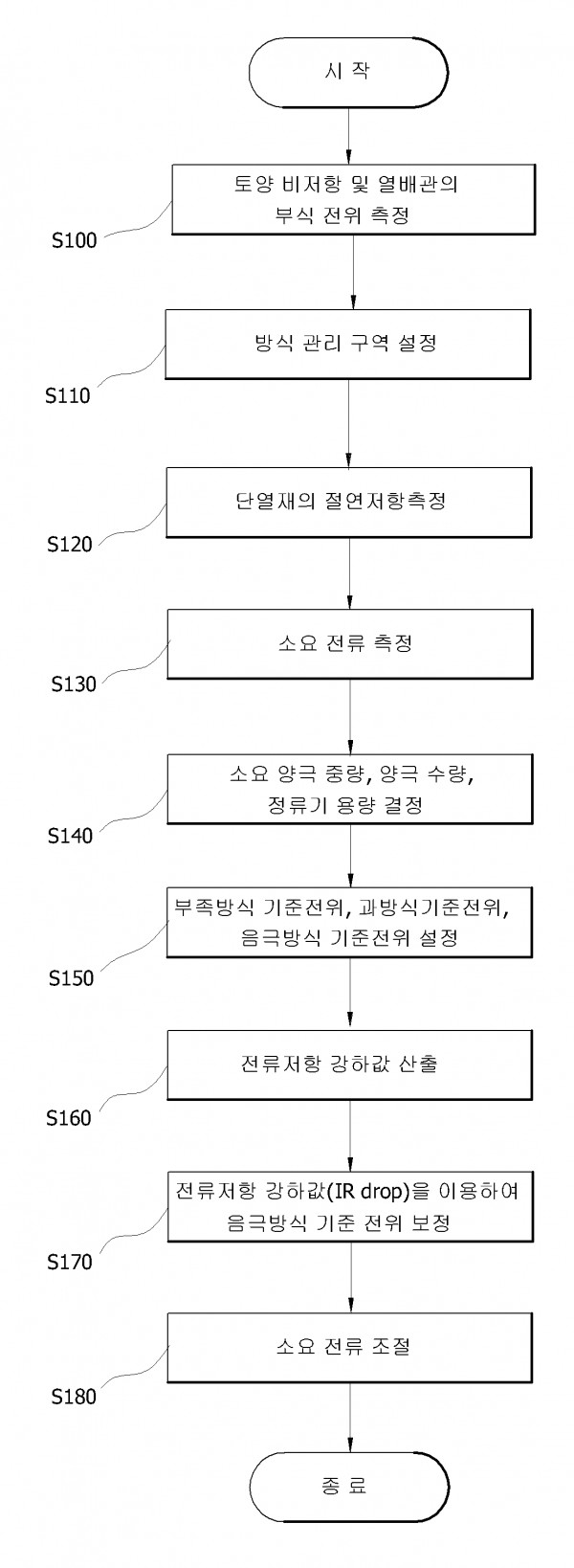

본 발명은 열배관의 음극방식 전위기준 설정방법에 관한 것으로서, 특히 지역난방시스템의 열배관 음극방식 설정방법에 있어서, 토양의 비저항을 측정하고, 열배관의 전위값이 일정값 이하인 곳을 방식관리구역으로 설정하는 단계와; 열배관의 단열재의 절연저항을 측정하여 소요 전류를 산출하는 단계와; 측정된 소요 전류를 이용하여 소요 양극 중량과, 양극 수량을 계산하고, 정류기의 용량을 결정하는 단계와; 열배관에서 음극방식법을 적용하여 부족방식기준전위와, 과방식기준전위 및 음극방식기준전위를 설정하는 단계와; 상기 열배관의 공급관 및 회수관의 단열재의 함수 정도에 따른 절연저항값과 소요 전류를 통해 전류저항 강하값(IR drop)을 산출하는 단계와; 전류저항 강하값으로 음극방식기준전위를 보정하여 음극방식전위를 산출하는 단계; 및 산출된 음극방식전위를 통해 소요 전류를 조절하는 단계로 이루어지는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 안정적인 열공급을 도모하기 위하여 열배관의 특성에 맞는 음극방식전위기준 값을 산출하여 음극방식시스템의 설계 및 유지관리 기준을 수립하여 열배관의 유지관리를 철저히 하여 수명연장을 기할 수 있다.

본 발명은 열배관 차압조절 및 열생산이 가능한 유량계에 관한 것으로서, 상세하게는 지역난방수의 압력 강하가 필요한 열배관 내에 회전 날개, 발열기 및 브레이크를 구비하는 유량계를 설치하여 지역난방수에 의해 회전 날개가 회전되어 압력을 강하시키고, 회전 날개의 회전에 따라 발생되는 회전 에너지로 발열기에서 열을 발생하여 지역 난방수를 가열해서 버려지는 에너지를 회수하며, 열배관 내의 차압을 측정하여 압력차에 따라 브레이크를 이용하여 회전 날개의 회전 속도를 제어해서 차압을 조절하도록 하는 열배관 차압조절 및 열생산이 가능한 유량계에 관한 것이다.

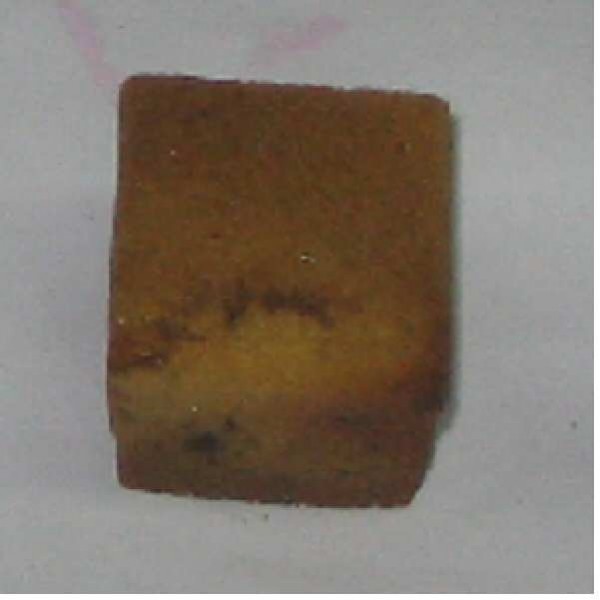

본 발명은 열배관 보온재용 클레이-폴리우레탄 폼 나노복합재 및 그 제조 방법에 관한 것으로서, 특히 열배관 보온재로 사용되는 클레이를 함유하는 폴레우레탄 폼 제조 방법에 있어서, (A) 디이소시아네이트에 이를 기준으로 클레이를 혼합하고, 반응 및 교반시켜 클레이를 개질시키는 단계와; (B) 개질 클레이 함유-디이소시아네이트 화합물에 초음파를 일정 시간 동안 가하여 반응성 및 분산성을 향상시키는 단계와; (C) 개질 클레이 함유-디이소시아네이트에 폴리올 혼합물을 혼합하는 단계; 및 (D) 개질 클레이 함유-디이소시아네이트와 상기 폴리올 혼합물이 혼합된 혼합물에 발포제와, 촉매와, 계면 활성제를 첨가하는 폴리우레탄 폼을 제조하는 단계를 포함하여 이루어지는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 개질 클레이 함유-고분자형 4,4'-디페닐메탄디이소시아네이트의 저장 안정성이 현저히 향상시키는 기술을 제공하고, 열배관 보온재로 사용되는 클레이-폴리우레탄 폼 나노복합재 내부에 클레이가 나노스케일로 박리되어 균일하게 분산된 상태로 존재하기 때문에 열적 안정성 및 화학적 안정성, 그리고 기계적 물성을 현저히 향상시킬 수 있다

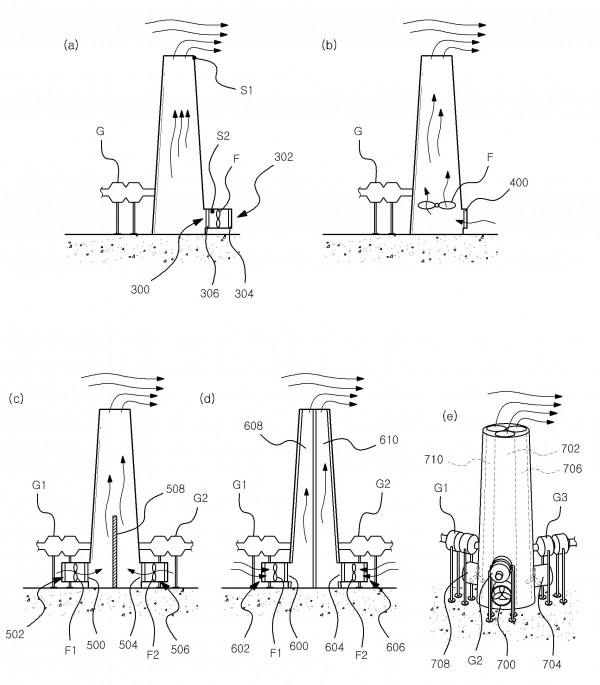

본 발명은 연돌의 자연통풍력을 이용한 풍력발전장치에 관한 것이다. 이러한 풍력발전장치는, 보일러의 연돌 하부에 설치된 맨홀에 부착 설치되며, 내부에 팬이 구비된 팬 하우징 장치; 상기 팬의 구동에 따라 발생된 힘 에너지를 전기 에너지로 변환하는 발전장치; 상기 발전장치로부터의 전기 에너지를 변환하는 컨버터; 상기 컨버터로부터 출력되는 전원을 공급받아 충전하는 충전장치; 상기 발전장치와 상기 컨버터 사이를 연결 또는 해제하는 스위칭부; 상기 보일러의 운전상태정보를 입력받아, 상기 보일러의 비운전시에 상기 발전장치와 상기 컨버터를 연결하도록 상기 스위칭부를 제어하는 제어부;를 구비한다.

본 발명은 아이스 슬러리 공급시스템에 관한 것으로서, 특히 지역 냉방 공급 시스템에 있어서; 쓰레기 소각로 또는 발전소에서 발생되는 폐열을 배관을 통해 공급받아 냉수를 생산하여 배관을 통해 공급하고, 배관을 통해 열교환된 냉수를 회수하는 중온수 흡수식 냉동기와; 냉수 또는 아이스 슬러리를 제조하여 공급하는 제빙기와; 상기 제빙기에서 배관을 통해 공급되는 냉수 또는 아이스 슬러리를 저장하는 빙축열조; 및 상기 중온수 흡수식 냉동기에서 배관을 통해 공급되는 냉수를 일시 저장하거나, 상기 빙축열조에서 공급되는 아이스 슬러리를 냉수와 혼합하여 주배관과 분기배관을 통해 수용가의 냉방 열교환기측으로 공급하는 믹서를 포함하는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 미래의 불확실한 부하에 대비할 수 있도록 냉방 수요에 따라 냉수를 단독으로 또는 냉수와 아이스 슬러리를 혼합된 형태로 가변적으로 공급함으로써 미래의 부하형태가 다양하게 변화함에 관계없이 대처할 수 있다.

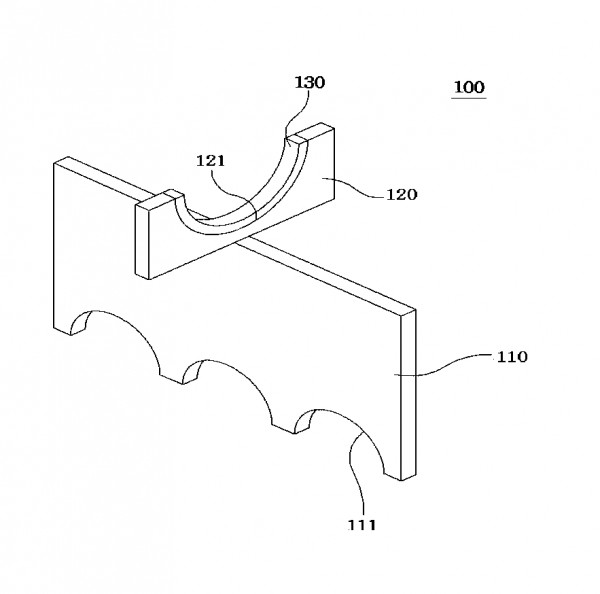

본 발명은 수트 보일러의 랜스 튜브 고정 행거에 관한 것으로서, 특히 상부 몸체와 하부 몸체로 이루어지되, 상기 상부 몸체와 하부 몸체가 서로 직교하도록 형성되고, 상기 하부 몸체에 가스 에어 히터의 튜브가 안착되는 복수의 제 1안착홈이 형성되며, 상기 상부 몸체에 수트 보일러의 랜스 튜브가 안착되는 제 2안착홈이 형성되는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 고정 행거를 이용하여 수트 보일러의 랜스 튜브를 가스 에어 히터의 튜브에 거치시켜 랜스 튜브의 처짐을 방지하고, 유지 보수시 제자리에 용이하게 거치할 수 있다.

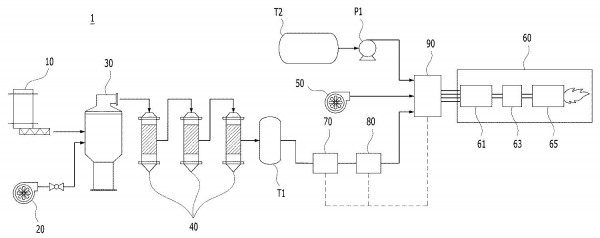

본 발명은 산업용 연소 보일러의 연료 대체를 위한 가스화 시스템에 관한 것으로서, 상세하게는 폐기물과 산화제를 가스화 반응기에 투입하여 발생된 합성가스를 정제한 다음, 합성가스의 유량과 가연성분의 조성을 측정하고, 가연성분의 조성과 유량을 통해 발열량을 계산하여 연소 보일러로 투입하고, 연소 보일러에 투입하는 발열량이 부족하면 부족한 발열량만큼 LNG를 연소 보일러에 제공하도록 하는 산업용 연소 보일러의 연료 대체를 위한 가스화 시스템에 관한 것이다.

본 발명은 물이 이동하는 배관에 있어서, 상기 배관의 일 영역에는 함몰부가 구비되며, 상기 함몰부의 일 영역에는 차압조절부가 배치되는 것을 특징으로 하는 배관용 캐비테이션 발생 장치를 제공하여, 차압 조절과 살균 기능을 동시에 수행하여, 설치 비용 및 관리비용을 절약할 수 있는 효과가 있다.

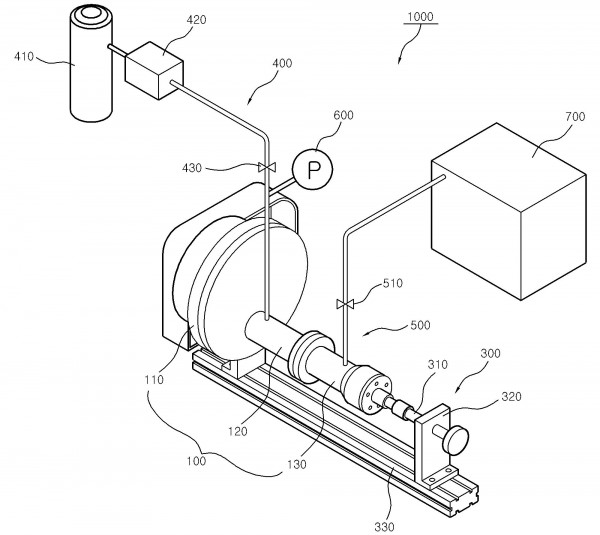

본 발명은 발포체 내부의 가스 시료 포집 장치 및 이를 이용한 분석 방법에 관한 것으로서, 더욱 상세하게, 발포체를 분쇄함으로써 발포체 내부의 가스 시료를 효과적으로 포집할 수 있으며, 가스 포집 전ㆍ후의 압력을 측정 가능하여 가스 분석의 정확도를 높임으로써 발포체 특성을 보다 정확하게 평가할 수 있는 발포체 내부의 가스 시료 포집 장치 및 이를 이용한 분석 방법에 관한 것이다. 본 발명의 발포체(F) 내부의 가스 시료 취출 장치(1000)는 내부에 발포체(F)가 수용되도록 발포체 수용부(121)가 형성되는 몸체(100); 상기 몸체(100) 내부의 발포체(F) 일측과 맞닿도록 구비되어 상기 발포체(F)를 분쇄하는 분쇄부(200); 상기 몸체(100) 내부의 발포체(F) 타측과 맞닿도록 구비되어 상기 발포체(F)를 분쇄부(200)측으로 가압하는 가압부(300); 상기 몸체(100) 일측에 형성되어 몸체(100) 내부로 정화가스를 주입하는 정화가스 주입부(400); 상기 몸체(100) 일측에 형성되어 몸체(100) 내부의 가스를 외부로 배출하는 가스 배출부(500); 및 상기 몸체(100) 내부의 압력을 측정하는 압력계(600); 를 포함하여 형성되는 것을 특징으로 한다. 이에 따라, 본 발명의 발포체 내부의 가스 시료 포집 장치 및 이를 이용한 분석 방법은 내부에 복수개의 셀이 불규칙적으로 포함된 발포체를 분쇄함으로써 발포체 내부의 가스를 용이하게 포집할 수 있으며, 오차를 줄여 실험의 신뢰성을 보다 높일 수 있는 장점이 있다. 또한, 본 발명의 발포체 내부의 가스 시료 포집 장치 및 이를 이용한 분석 방법은 가스 포집 전ㆍ후의 압력을 측정 가능 하여 발포체 특성을 보다 정확하게 평가할 수 있는 장점이 있다.

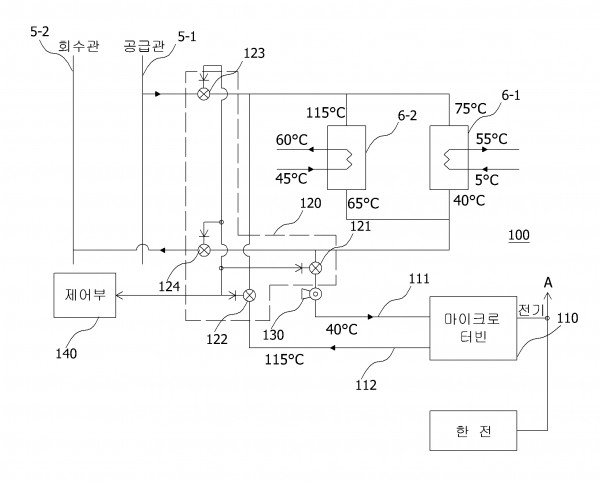

본 발명은 마이크로터빈을 이용한 지역난방시스템에 관한 것으로서, 특히 공급관과 회수관으로 이루어지는 열수송관과, 열수송관의 공급관으로부터 공급되는 지역난방 중온수를 열교환시켜 열공급대상지역에 급탕을 공급하는 급탕용 열교환기와 지역난방 중온수를 열교환시켜 열공급대상지역에 난방을 공급하는 난방용 열교환기를 구비하는 사용자 열교환기를 구비하는 지역난방시스템에 있어서, 공급관과 배출관을 구비하고, 상기 사용자 열교환기로부터 상기 열수송관의 회수관으로 회수되는 지역난방 중온수를 이의 공급관을 통해 공급받아 자체에서 배출되는 고온의 배출가스를 이용하여 지역난방 중온수를 일정 온도로 가열시킨 후 일정 압력 이상으로 상기 열수송관의 공급관으로 이의 배출관을 통해 공급하고, 전기를 생산하여 열공급대상지역으로 공급하는 마이크로터빈과; 상기 마이크로터빈으로 지역난방 중온수를 공급하고, 상기 마이크로터빈로부터 배출되는 지역난방 중온수를 상기 열수송관의 공급관으로 공급하며, 상기 열수송관으로부터 공급 및 회수되는 지역난방 중온수를 제어하도록 설치되는 밸브부와; 외부의 제어에 따라 상기 마이크로터빈의 공급관에 설치되어 지역난방 중온수를 공급하는 펌프; 및 상기 밸브부의 개폐를 제어하고, 상기 펌프의 동작을 제어하는 제어부로 이루어지는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 열과 전기를 발생하는 마이크로터빈을 지역난방시스템과 연계시켜 자체적으로 전기를 생산하여 열공급대상지역에 공급하고, 열공급대상지역으로부터 회수되는 지역난방 중온수를 가열시켜 열수송관으로 전달하여 열공급대상지역에서 이용할 수 있도록 함으로써 지역 자체적으로 열과 전기를 생산하여 소비할 수 있도록 하여 열효율을 개선시키고, 지역난방시스템을 소규모로 건설할 수 있도록 하여 설비 투자비를 절감시킬 수 있다.

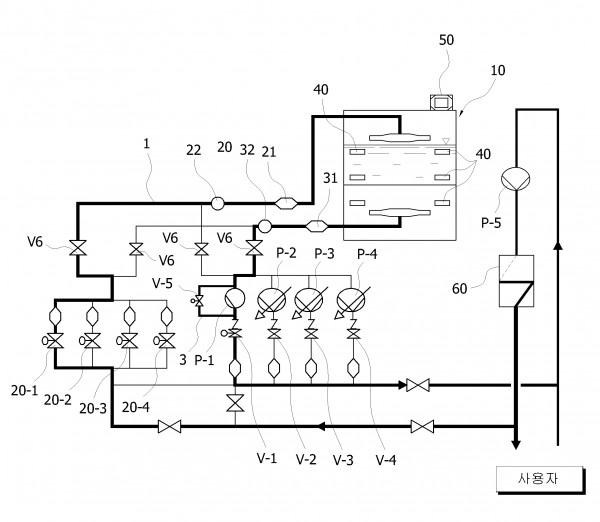

본 발명은 다수의 축열조를 한 배관망에 직접 연결 및 운전할 수 있는 지역난방용 축열조 시스템에 관한 것으로, 열교환기를 사용하지 않고 서로 다른 지역에 하나 이상의 축열조를 배관망에 직접 설치할 수 있도록 함을 목적으로 한다. 본 발명에 의한 다수의 축열조를 한 배관망에 직접 연결 및 운전할 수 있는 지역난방용 축열조 시스템은, 지역난방 시스템의 유입측 배관(1)과 유출측 배관(2)이 각각 연결되는 축열조(10)와; 상기 축열조의 유입측 배관 도중에 설치되어 상기 배관의 개도를 조절하는 유량조절밸브와; 상기 축열조에 유입된 양만큼의 물을 송출하는 펌프와; 그리고, 상기 유출입측 배관을 통해 상기 축열조에 유입되는 물의 양을 검출하여 유입되는 물의 양과 상기 유출측 배관을 통해 유출되는 물의 양이 동일하도록 상기 밸브의 개도와 펌프의 회전수를 조절하는 제어기를 포함하여 구성된다. 상기 제어기는 상기 유입/유출측 배관에 각각 설치된 유량계(21.31)와 온도계(22.32)를 통해 각각 검출된 유량과 온도를 근거로 하여 유체 질량을 산출하여 운전중 유입량과 유출량이 항상 균일하도록 제어한다.

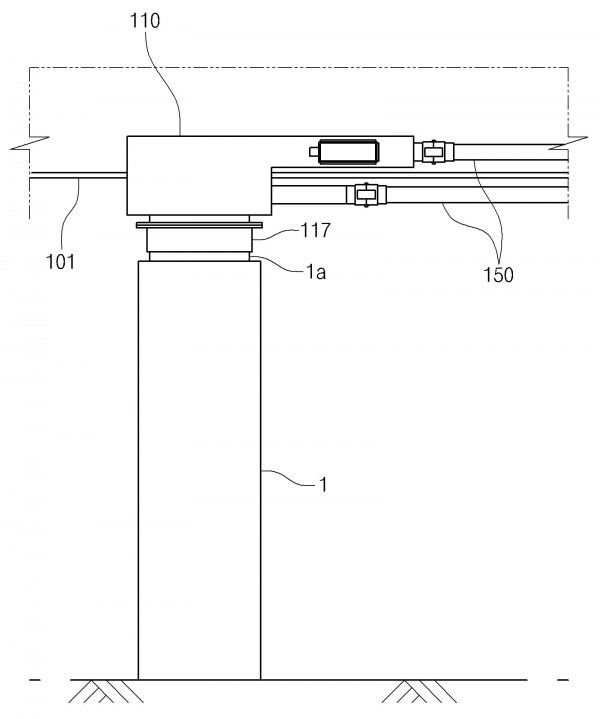

본 발명은 냉방기용 급기챔버 겸용 일체형 풍량 분배기에 관한 것으로서, 특히 상부에 형성된 토출구를 통해 냉기를 토출하고, 실내에 설치되는 냉방기와 결합되는 풍량 분배기에 있어서, 내부에 냉기가 공급되도록 제 1공간부가 마련되도록 육면체 형태로 형성되되, 일측면 상단이 수평하게 연장 형성되어 연장부가 형성되고, 저면에 상기 냉방기와 연결되도록 연결부가 구비되는 본체와; 상기 본체의 연장부 하단에서 수평하게 돌출 형성되고, 내부에 냉기가 공급되도록 제 2공간부가 마련되어 상기 냉방기가 설치된 실내로 냉기를 급기하는 급기 챔버와; 상기 본체의 연장부의 전면 및 양측면에 형성되는 배출구와; 상기 급기 챔버 및 배출구에 각각 설치되는 댐퍼; 및 상기 배출구와 연결되어 본체를 통해 공급되는 냉기를 각 방으로 급기하는 덕트로 이루어지는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 급기 챔버와 풍량 분배기를 일체화시키고, 냉방기를 거실과 같이 상대적으로 부하가 많은 실내에 설치한 후 냉방기와 풍량 분배기를 연결하여 냉방기에서 토출되는 냉기를 실내로 직접 급기하고, 풍량 분배기를 통해 각 방으로 분배할 수 있도록 함으로써 냉방 효율을 증대시킬 수 있다.
