마이크로터빈을 이용한 지역난방시스템 요약정보 및 구매

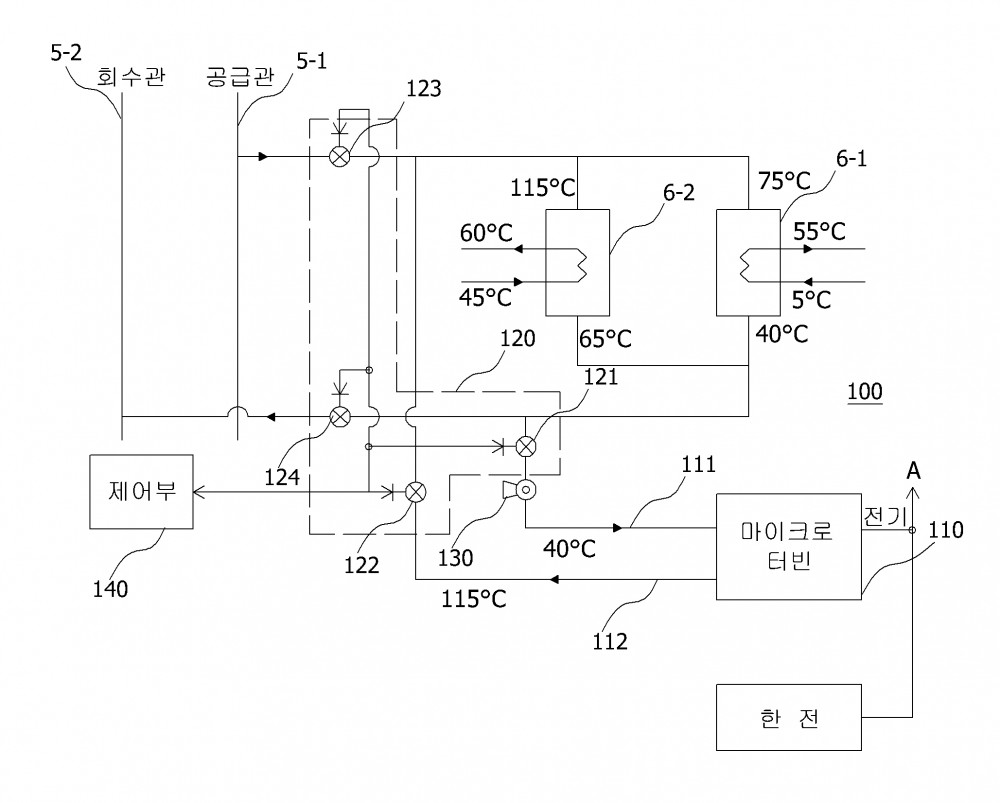

본 발명은 마이크로터빈을 이용한 지역난방시스템에 관한 것으로서, 특히 공급관과 회수관으로 이루어지는 열수송관과, 열수송관의 공급관으로부터 공급되는 지역난방 중온수를 열교환시켜 열공급대상지역에 급탕을 공급하는 급탕용 열교환기와 지역난방 중온수를 열교환시켜 열공급대상지역에 난방을 공급하는 난방용 열교환기를 구비하는 사용자 열교환기를 구비하는 지역난방시스템에 있어서, 공급관과 배출관을 구비하고, 상기 사용자 열교환기로부터 상기 열수송관의 회수관으로 회수되는 지역난방 중온수를 이의 공급관을 통해 공급받아 자체에서 배출되는 고온의 배출가스를 이용하여 지역난방 중온수를 일정 온도로 가열시킨 후 일정 압력 이상으로 상기 열수송관의 공급관으로 이의 배출관을 통해 공급하고, 전기를 생산하여 열공급대상지역으로 공급하는 마이크로터빈과; 상기 마이크로터빈으로 지역난방 중온수를 공급하고, 상기 마이크로터빈로부터 배출되는 지역난방 중온수를 상기 열수송관의 공급관으로 공급하며, 상기 열수송관으로부터 공급 및 회수되는 지역난방 중온수를 제어하도록 설치되는 밸브부와; 외부의 제어에 따라 상기 마이크로터빈의 공급관에 설치되어 지역난방 중온수를 공급하는 펌프; 및 상기 밸브부의 개폐를 제어하고, 상기 펌프의 동작을 제어하는 제어부로 이루어지는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 열과 전기를 발생하는 마이크로터빈을 지역난방시스템과 연계시켜 자체적으로 전기를 생산하여 열공급대상지역에 공급하고, 열공급대상지역으로부터 회수되는 지역난방 중온수를 가열시켜 열수송관으로 전달하여 열공급대상지역에서 이용할 수 있도록 함으로써 지역 자체적으로 열과 전기를 생산하여 소비할 수 있도록 하여 열효율을 개선시키고, 지역난방시스템을 소규모로 건설할 수 있도록 하여 설비 투자비를 절감시킬 수 있다.
