다수의 축열조를 한 배관망에 직접 연결 및 운전할 수 있는지역난방용 축열조 시스템 요약정보 및 구매

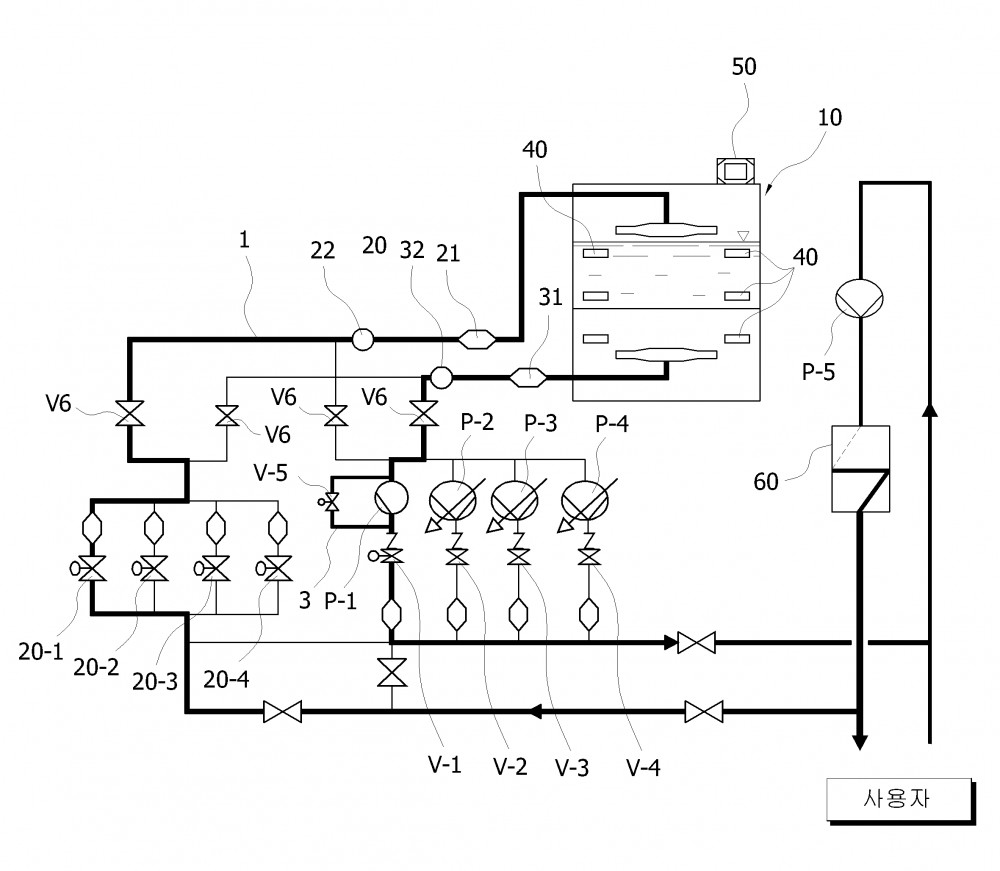

본 발명은 다수의 축열조를 한 배관망에 직접 연결 및 운전할 수 있는 지역난방용 축열조 시스템에 관한 것으로, 열교환기를 사용하지 않고 서로 다른 지역에 하나 이상의 축열조를 배관망에 직접 설치할 수 있도록 함을 목적으로 한다. 본 발명에 의한 다수의 축열조를 한 배관망에 직접 연결 및 운전할 수 있는 지역난방용 축열조 시스템은, 지역난방 시스템의 유입측 배관(1)과 유출측 배관(2)이 각각 연결되는 축열조(10)와; 상기 축열조의 유입측 배관 도중에 설치되어 상기 배관의 개도를 조절하는 유량조절밸브와; 상기 축열조에 유입된 양만큼의 물을 송출하는 펌프와; 그리고, 상기 유출입측 배관을 통해 상기 축열조에 유입되는 물의 양을 검출하여 유입되는 물의 양과 상기 유출측 배관을 통해 유출되는 물의 양이 동일하도록 상기 밸브의 개도와 펌프의 회전수를 조절하는 제어기를 포함하여 구성된다. 상기 제어기는 상기 유입/유출측 배관에 각각 설치된 유량계(21.31)와 온도계(22.32)를 통해 각각 검출된 유량과 온도를 근거로 하여 유체 질량을 산출하여 운전중 유입량과 유출량이 항상 균일하도록 제어한다.
