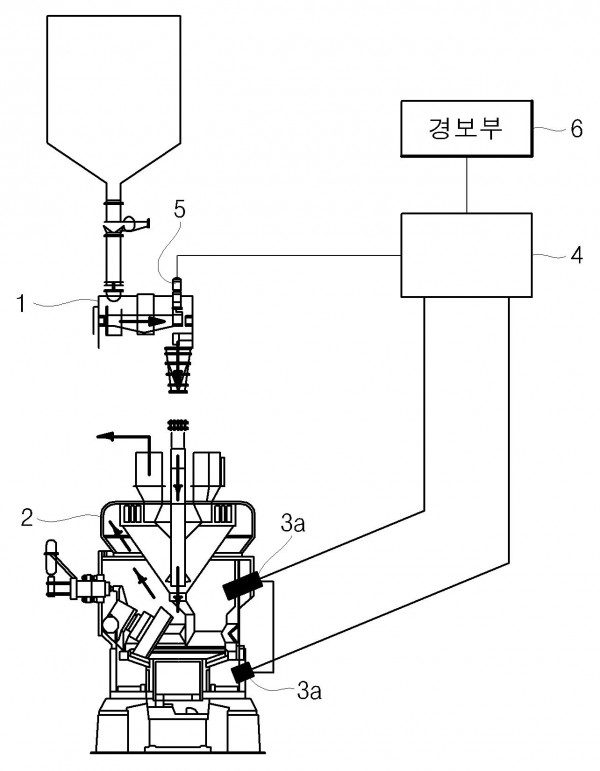

이 발명은, 미분기가 막힐 우려가 있는 경우에 이를 미연에 감지하여 본체부의 작동이 중지되지 않도록 하면서 대처할 수 있도록 함으로써 본체부의 작동 중지로 인한 경제적 손실의 발생을 방지할 수 있는, 미분기용 급탄 제어장치 및 제어방법에 관한 것으로서, 미분기의 보울 내부에 설치되어 있는 제1 및 제2 압력센서와, 상기한 제1 및 제2 압력센서에 연결되어 있으며 미분기의 보올 차압 센서의 측정값을 수신하여 미분기 보올 차압이 제1 기준치보다 큰 경우에 미분기 내부막힘 징후가 있는 것으로 판단하여 미분기 내부 막힘 경계경보를 발생시킴과 동시에 미분기 보올 바이패스를 활성화시키고 미분기 내부 막힘을 미연에 방지하기 위하여 미분기 보올 에어공급밸브를 동작시키며, 미분기 보올 차압이 제1 기준치보다 큰 상태가 기준시간 이상 지속되고 미분기 모터 전력량이 제2 기준치보다 큰 상태가 기준시간 이상 지속되는 경우에 미분기가 막힌 것으로 판단하여 최소 급탄량만이 공급되도록 제어하는 제어부와, 상기한 제어부에 연결되어 있으며 공기압력을 이용하여 미분기 내부 막힘을 해소하는 에어공급밸브와, 상기한 제어부에 연결되어 있는 경보부를 포함하여 이루어진다.

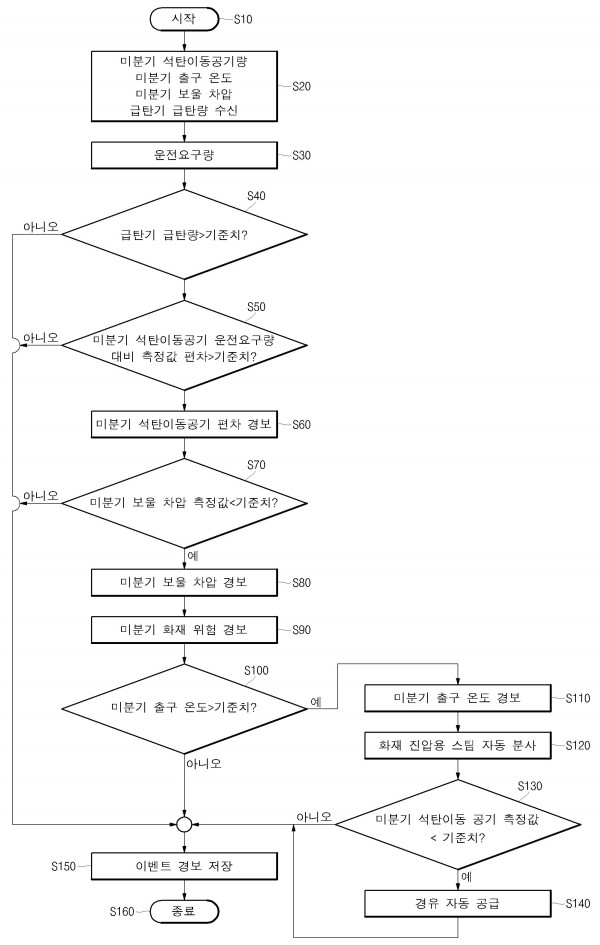

이 발명은, 미분기 석탄이동 공기량, 미분기 출구온도, 미분기 보울 차압, 급탄기 급탄량등을 이용하여 화재발생 가능성을 판단함으로써 화재의 발생을 미연에 방지할 수 있도록 하는, 미분기의 화재 감시장치 및 방법에 관한 것으로서, 미분기 석탄이동 공기량을 감지하기 위한 공기량 센서부와, 미분기 출구온도를 감지하기 위한 온도 센서부와, 미분기 보울 차압을 감지하기 위한 압력 센서부와, 급탄기 급탄량을 감지하기 위한 급탄량 센서부와, 상기한 공기량 센서부와 온도 센서부와 압력 센서부와 급탄량 센서부에 연결되어 있으며 미분기 석탄이동 공기량과 미분기 출구온도와 미분기 보울 차압과 급탄기 급탄량에 대한 정보를 수신하여, 급탄기의 급탄량이 기준치 이상인 경우에 미분시 석탄이동 공기 운전요구량 대비 측정값의 편차가 기준치 이상인지를 판단하여 기준치 이상인 경우에 미분기 석탄이동공기 편차가 높음을 경보하고, 미분기 보울 차압 측정값이 기준치 이하인지를 판단하여 기준치 이하인 경우에 미분기 보울 차압이 낮음을 경보하고 미분기 화재발생 위험을 경보하고, 미분기 출구 온도가 기준치 이상인지를 판단하여 기준치 이상인 경우에 미분기의 출구온도가 높음을 경보하고 화재진압용 스팀을 자동으로 분사하는 제어신호를 출력하는 제어부와, 상기한 제어부에 연결되어 있는 경보부와, 스팀부를 포함하여 이루어진다.

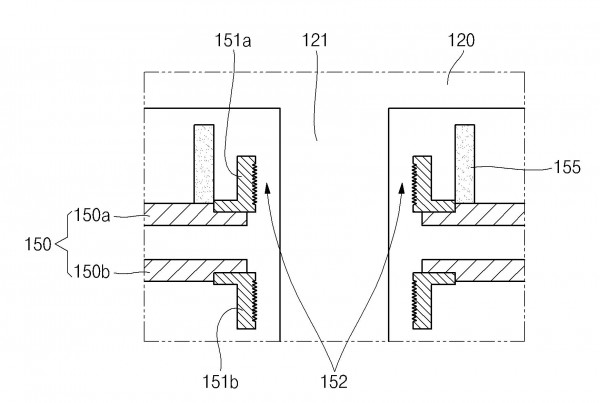

본 발명에서는 회전 테이블 하부에 차단판을 설치함으로써, 회전 테이블 하부의 회전축 및 고정부 사이의 간극을 통해 분탄이 고정부의 하부로 낙하하는 현상을 방지할 수 있는 차단판을 구비하는 석탄 미분기가 개시된다. 일 예로, 원료를 투입하는 투입구, 투입된 원료를 분쇄하는 회전 테이블 및 롤러, 분쇄된 원료를 배출하는 출구를 포함하는 미분기에 있어서, 회전 테이블의 하부 중앙에는 회전축이 형성되고, 회전축과 이격되어 회전축을 감싸는 고정부가 형성되며, 고정부는 서로 이격되어 상하로 마주보도록 형성된 제 1, 2 고정 플레이트를 포함하고, 회전축과 제 1, 2 고정 플레이트 사이에는 각각 제 1, 2 씰링이 회전축을 감싸도록 형성되며, 제 1 씰링과 이격되어 회전축 및 제 1 씰링을 감싸는 차단판을 포함하는 미분기가 개시된다.

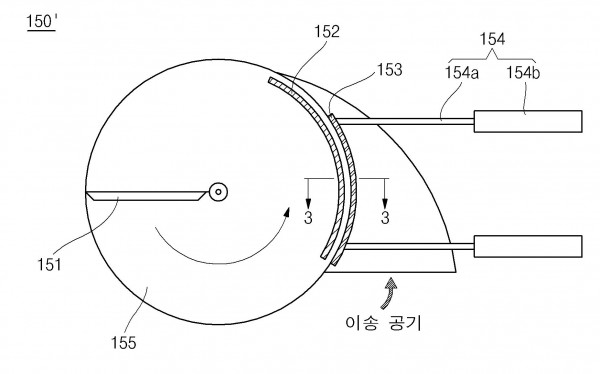

본 발명은 잔탄과 암석조각들이 공기 덕트 내부로 역류하여 적재됨으로 인한 자연 발화를 방지할 수 있는 미분기의 잔탄 역류 방지형 공기 덕트 구조를 제공한다. 일례로, 상부의 회전하는 테이블로부터 하부의 바닥면으로 유입된 잔탄과 암석조각들을 회전에 의해 상기 바닥면에서 제거하는 스크래퍼; 및 상기 스크래퍼의 회전 외경 영역과 공기 덕트가 만나는 원주 부위에 설치되어 상기 잔탄과 암석조각들이 상기 공기 덕트 쪽으로 유입되지 않도록 하는 차단판을 포함함을 특징으로 하는 미분기의 잔탄 역류 방지형 공기 덕트 구조가 개시된다.

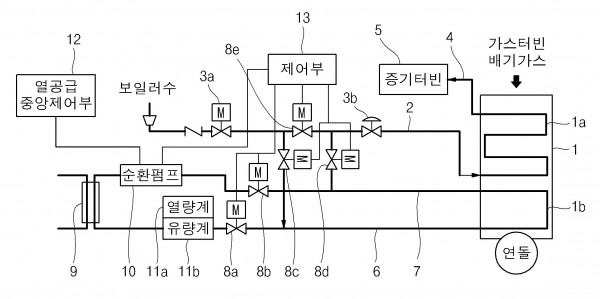

이 발명은, 보일러수를 가열하고 난 후의 가스터빈 배기가스를 이용하여 지역난방에 이용하도록 하고, 지역난방에 이용되지 않을 때는 보일러수를 예열하는데 사용함으로써 열에너지의 낭비를 제거할 수 있는, 발전용 열교환 장치에 관한 것으로서, 내부에 열교환용 배관과 보조 열교환용 배관이 설치되어 있으며 가스터빈 배기가스를 이용하여 열교환용 배관과 보조 열교환용 배관을 가열하기 위한 배열회수 보일러와, 상기한 배열회수 보일러의 열교환용 배관의 입구측에 연결되어 있으며 보일러수를 열교환용 배관으로 입력시키기 위한 유입관과, 상기한 유입관에 설치되어 보일러수를 공급 또는 차단시키기 위한 밸브와, 상기한 열교환용 배관의 출구측에 연결되어 있으며 보일러수를 증기터빈으로 출력시키기 위한 유출관과, 난방용 열교환기와 상기한 보조 열교환용 배관의 입구측의 사이에 연결되어 있으며 난방수를 보조 열교환용 배관으로 입력시키기 위한 보조 유입관과, 상기한 보조 유입관에 설치되어 난방수를 공급 또는 차단시키기 위한 제1 밸브와, 난방용 열교환기와 상기한 보조 열교환용 배관의 출구측의 사이에 연결되어 있으며 난방수를 난방용 열교환기로 출력하기 위한 보조 유출관과, 상기한 보조 유출관에 설치되어 난방수를 공급 또는 차단시키기 위한 제2 밸브와, 상기한 유입관과 보조 유입관을 연결하는 유로상에 설치되어 보일러수를 보조 열교환용 배관으로 공급 또는 차단시키기 위한 제3 밸브와, 상기한 유입관과 보조 유출관을 연결하는 유로상에 설치되어 보조 열교환용 배관을 통과한 보일러수를 열교환용 배관으로 공급 또는 차단시키기 위한 제4 밸브와, 상기한 유입관상에서 상기한 제3 밸브와 제4 밸브의 사이에 설치되어 보일러수를 공급 또는 차단시키기 위한 제5 밸브와, 상기한 제1 밸브 내지 제5 밸브를 제어하기 위한 제어부를 포함하여 이루어진다.

본 발명은 노내 와이어 비계 설치 및 해체 방법로서, 본 발명의 노내 와이어 비계 설치방법은 노 내부의 판형 과열기 관다발 상부 및 행거 관다발 상부에 점검용 발판과 조명등을 설치한 후 노 10층에 제1 권양기와 도르래를 설치하고 노 1층에 제2 권양기와 도르래를 설치하는 단계와, 슬로프 튜브 하부에 하부발판을 설치한 후 슬로프 튜브 양 측면을 연결하는 복수개의 하부발판트러스를 설치하고 대각지주로 설치된 복수개의 하부발판트러스 사이를 단단하게 고정한 다음 복수개의 하부발판트러스 사이에 발판을 끼워서 조립하는 단계와, 행거 관다발 상부에 등각앵글을 설치한 후 슈벨후크와 고정력 전산볼트가 체결된 복수개의 지지빔을 서로 이격되게 상기 등각앵글에 고정 설치하는 단계와, 와이어 로프를 제1 권양기와 도르래에 연결된 보조와이어를 이용하여 노 10층까지 이송하고 슈벨후크에 체결하는 단계와, 슬로프 튜브 하부에 설치된 하부발판에서 슬로프 튜브 상부까지 접근용 계단을 설치하는 단계와, 슬로프 튜브 상부로부터 수직 방향으로 복수개의 코너 발판 구간을 형성하는 단계와, 코너 발판 구간의 최상단에 안전발판을 설치하고 코너 발판 구간의 최상단으로부터 수직 방향으로 복수개의 전면 발판 구간을 형성하는 단계를 포함한다.

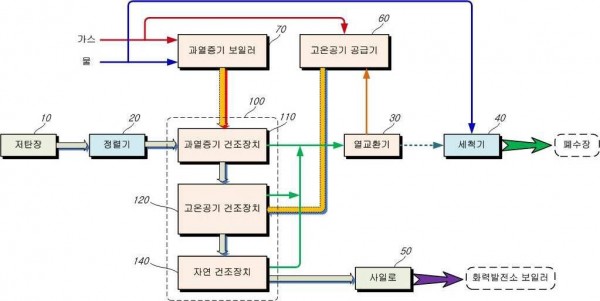

본 발명은 화력발전소의 연료로 사용되는 석탄에 포함된 수분을 과열증기로 제거하는 석탄 건조 시스템에 관한 것으로, 석탄을 건조하는 시스템에서, 가스탱크에서 공급된 연료의 연소로 물탱크에서 공급된 물을 가열하여 과열증기를 발생하는 과열증기 보일러; 상기 가스탱크에서 공급된 연료를 연소시켜 고온의 공기를 발생시킨 후에 송풍하는 고온공기 공급기; 저탄장에서 트러프컨베이어벨트로 이송되어 정렬기에서 정렬된 석탄을 스팀컨베이어벨트로 이송하면서 과열증기 보일러에서 공급된 과열증기로 석탄 표면의 수분을 제거하는 과열증기 건조장치; 상기 과열증기 건조장치를 통과한 석탄을 드라이컨베이어벨트로 이송하면서 고온공기 공급기에서 공급된 고온공기로 석탄 내부의 수분을 제거하는 고온공기 건조장치, 및 상기 고온공기 건조장치를 통과한 석탄을 플랫컨베이어벨트로 이송하면서 상온에서 자연 증발이 이루어지도록 건조시켜 석탄 온도를 감소시키는 자연 건조장치를 포함하여 이루어진 것이다. 본 발명은 화력발전소의 사용 연료인 석탄 내부와 외부에 잔존하는 수분을 제거하여 석탄의 불완전연소를 방지함으로써 석탄 열량의 향상과 공해물질의 배출을 최소화하고, 시스템의 부식방지 및 내구성을 향상시키며, 수요가 적은 저급 석탄의 활용도를 높여 석탄 공급의 안정성을 향상시킬 수 있도록 한 것이다.

본 발명은 석탄회로부터 리튬을 추출하는 방법에 관한 것이다. 본 발명에 따른 리튬 추출 방법은 석탄회를 물과 반응시켜 석탄회 용출액을 제조한 후 석탄회 용출액으로부터 이온교환 흡착법, 용매추출법, 공침법과 같은 방법으로 리튬을 회수한다. 또한 본 발명에 사용되는 물은 해수일 수 있으며, 이 경우 해수 100㎖당 석탄회가 100g 이상이 되도록 하는 것이 바람직하다. 본 발명은 석탄회를 이용하여 리튬을 추출하므로 석탄회로 인한 환경 오염을 줄이는 동시에 고가의 리튬을 저렴한 비용으로 얻을 수 있다. 또한 본 발명은 석탄회 용출액 내의 리튬 이온의 농도를 높여 리튬 추출 수율을 높일 수 있다.

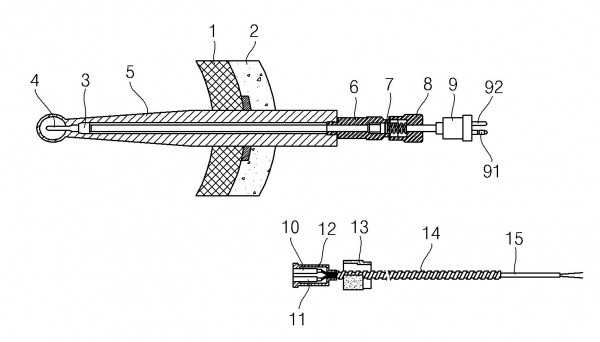

이 발명은, 온도센서에 연결되어 있는 고정볼트와 연결캡의 사이에 스프핑을 설치함으로써 진동과 충격을 효율적으로 차단하고 금속의 열팽창 및 수축을 흡수함으로써 온도 센서의 수명을 증가시킬 수 있으며, 온도센서와 커넥터를 공구의 도움이 없이도 쉽게 분리 및 조립할 수 있는 분리형으로 제작함으로써 수리 및 보수작업을 용이하게 함과 동시에 수리 및 보수비용을 절감할 수 있고, 연결 케이블의 손상을 방지하고 부식을 방지할 수 있는, 가스터빈 배기가스의 온도 센서 장치에 관한 것으로서, 배기가스의 온도를 감지하기 위한 온도센서와, 상기한 온도센서의 외부를 둘러싸고 있는 보호관과, 상기한 보호관의 상부에 설치되어 있는 고정볼트와, 상기한 고정볼트와 결합되기 위한 연결캡과, 상기한 고정볼트와 연결캡의 사이에 설치되어 있는 스프링과, 상기한 연결캡에 연결되어 있는 제1 커넥터와, 상기한 제1 커넥터와 연결되기 위한 제2 커넥터와, 상기한 제2 커넥터와 연결되어 있는 연결케이블과, 상기한 제2 커넥터의 탈착을 방지하기 위한 풀림방지캡을 포함하여 이루어진다.

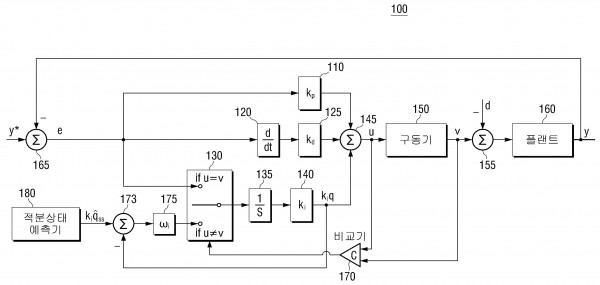

비례적분미분(PID) 제어기가 개시된다. 본 비례적분미분 제어기는, 선형영역 또는 포화영역으로 동작하는 구동기, 플랜트의 기준값과 출력값의 오차에 대한 비례 연산을 수행하는 비례 제어기, 오차에 대한 미분 연산을 수행하는 미분 제어기, 구동기가 선형영역으로 동작하면, 오차에 대한 적분 연산을 수행하는 적분 제어기, 구동기가 포화영역으로 동작하면, 적분 제어기의 정상상태에서의 적분상태를 예측하는 적분상태 예측기 및, 예측된 적분 제어기의 정상상태에서의 적분상태를 이용하여, 구동기가 선형영역에 진입하기 전에 적분 제어기의 초기 상태가 선형영역의 적분상태 값이 되도록 하는 적분상태 초기화 루프를 포함한다.

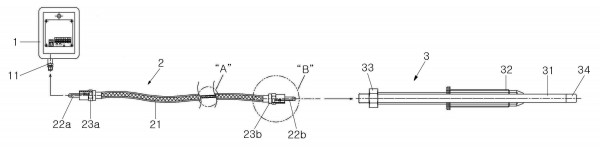

이 발명은, 점화 케이블의 외피에 테프론을 덧입혀서 테프론 절연을 함으로써 점화 케이블의 외피에서 불꽃 방전이 일어나는 것을 방지할 수 있으며, 두꺼운 강재를 점화 케이블에 용접 설치함으로써 점화 케이블과 점화 플러그간의 면접촉이 안정하게 이루어지도록 하는, 가스터빈용 점화장치에 관한 것으로서, 일측에 접속단자가 형성되어 있는 전원공급부와, 케이블몸체의 양단에 접속핀과 커넥터가 형성되어 있는 점화 케이블과, 플러그몸체의 외주면을 하우징이 감싸고 있으며 일단에 연결부가 형성되어 있고 타측 일단에는 팁이 형성되어 있는 점화 플러그를 포함하여 이루어지며, 상기한 케이블 몸체는, 케이블의 외주면을 케이블 절연재가 감싸고 있고, 상기한 케이블 절연재의 외주면을 외피가 감싸고 있으며, 상기한 외피의 외주면에 테프론 코팅층이 형성되어 있는 구조로 이루어진다.

이 발명은, 석탄 총수분, 미분기 출구온도, 미분기 입구 공기량, 미분기 분류기 속도등을 이용하여 미분기 입구온도를 설정함으로써 미분기 입구온도를 상대적으로 정확하게 제어할 수 있는, 발전소의 미분기의 입구온도 제어장치 및 방법에 관한 것으로서, 사용자가 명령 및 데이터를 입력하기 위한 입력부와, 미분기 입구의 온도를 감지하여 출력하기 위한 온도센서와, 상기한 입력부로부터 석탄 총수분, 미분기 출구온도, 미분기 입구 공기량, 미분기 분류기 속도에 관한 데이터를 입력받아서 미분기 입구온도의 목표치를 산출한 뒤에 미분기 입구온도가 목표치를 유지하도록 하기 위한 제어신호를 출력하는 제어부와, 상기한 제어부의 제어신호에 따라 미분기내의 미연탄을 가열하는 버너부를 포함하여 이루어진다.

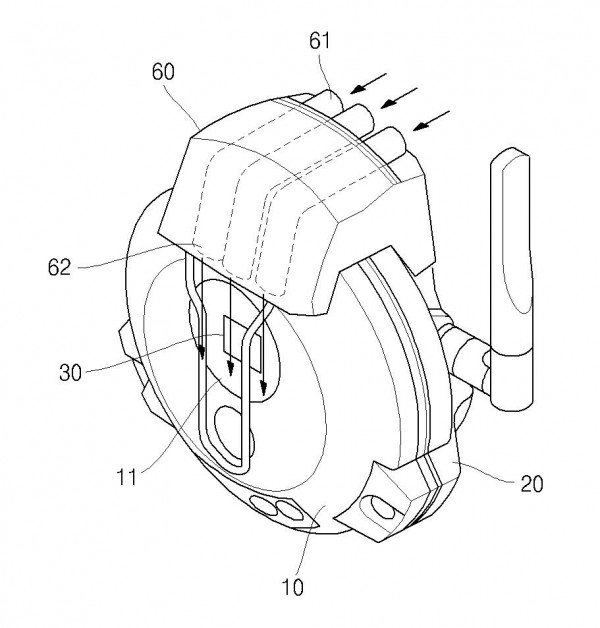

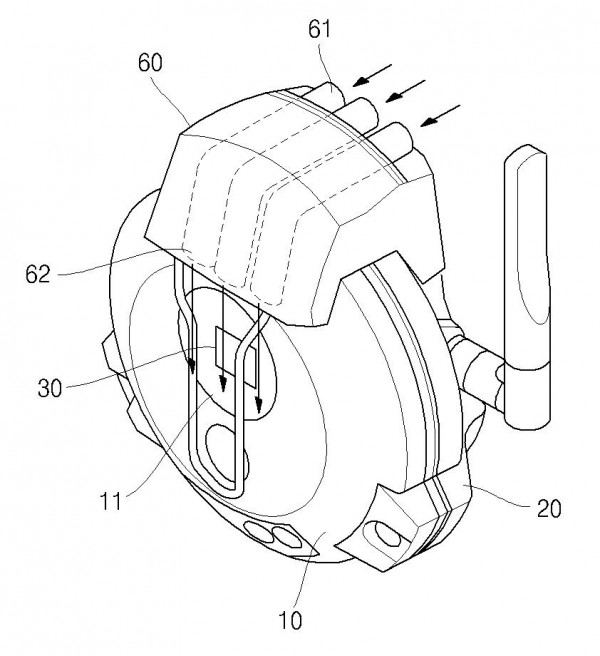

본 발명은 화재 감지기의 분진 제거장치에 관한 것으로서, 감지센서가 장착되어 있는 상측 케이스의 전면으로 별도의 송풍팬에서 발생하는 공기를 유도할 수 있도록 하여 분진을 제거하기 위한 공기 유도구를 장착하고, 상기 송풍팬에서의 공기를 상기 공기 유도구까지 원활하게 유도할 수 있도록 그 공기 유도구의 배면에 형성된 입구부에 에어호스를 연결하여 상기 공기 유도구를 통해 지속적으로 공기가 유도될 수 있도록 함으로써, 센서창을 항상 청결한 상태로 유지하여 감지센서의 감도 저하를 원천적으로 방지할 수 있는 화재 감지기의 분진 제거장치에 관한 것이다.

본 발명은 화재 감지기용 분진 제거장치에 관한 것으로서, 감지센서가 장착되어 있는 상측 케이스의 전면으로 별도의 에어 컴프레서에서 발생하는 압축공기를 유도할 수 있도록 하여 분진을 제거하기 위한 공기 유도구를 장착하고, 상기 에어 컴프레서에서의 압축공기를 상기 공기 유도구까지 원활하게 유도할 수 있도록 그 공기 유도구의 배면에 형성된 입구부에 에어호스를 연결하여 상기 공기 유도구를 통해 지속적으로 압축공기가 유도될 수 있도록 함으로써, 센서창을 항상 청결한 상태로 유지하여 감지센서의 감도 저하를 원천적으로 방지할 수 있는 화재 감지기용 분진 제거장치에 관한 것이다.

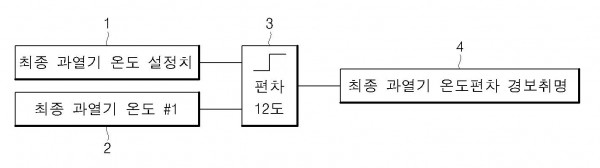

본 발명은 보일러 주증기 및 재열증기 운전 장치의 감시 방법에 관한 것으로, 해결하고자 하는 기술적 과제는 주증기와 재열증기의 온도 및 과열 저감기의 운전 감시 방법을 최적화하여 증기관 과열 및 터빈의 물 유입 등을 방지하는데 있다. 이를 위해 본 발명은 1차 과열기 및 최종 과열기를 통한 주증기가 고압 터빈에 공급되고, 상기 1차 과열기에는 1차 과열 저감기가 설치되고, 상기 최종 과열기에는 최종 과열 저감기가 설치된 주증기부와, 상기 고압 터빈에 연결된 1차 재열기 및 최종 재열기를 통한 재열증기가 중압 터빈에 공급되고, 상기 최종 재열기에는 재열기 과열 저감기가 설치된 재열증기부로 이루어진 보일러 주증기 및 재열증기 운전 장치의 감시 방법에 있어서, 상기 주증기부중에서 상기 최종 과열기의 온도 설정치와, 상기 최종 과열기에 연결된 다수의 증기관중 적어도 어느 하나의 실제 온도 사이에 발생되는 편차가 미리 결정된 설정치보다 크면, 경보를 취명함을 특징으로 하는 보일러 주증기 및 재열증기 운전 장치의 감시 방법을 개시한다.
