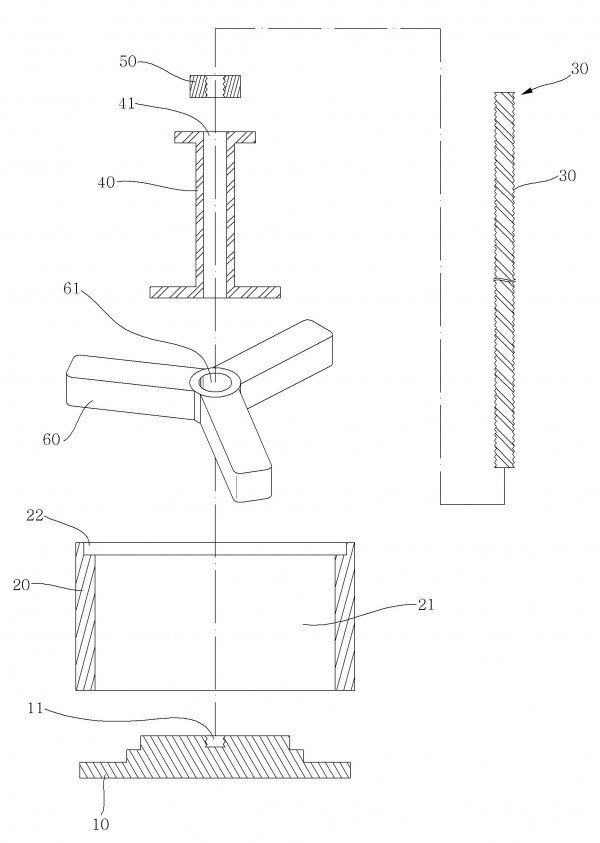

본 발명은 가스터빈 유압밸브의 누설 정비 시 구성요소 중 끼움 및 볼트 결합된 콘업퍼파트와 콘로워파트를 용이하게 분리하거나, 끼움 결합되는 밸런스실린더와 콘업퍼파트를 간편함과 동시에 밸런스실린더와 콘업퍼파트 사이에 위치하는 실링의 손상 유무를 육안으로 확인하면서 조립할 수 있는 정비 툴에 관한 것으로, 이러한 본 발명에 따른 가스터빈 유압밸브의 정비 툴은 상면에 나사홈이 구비된 베이스; 상기 베이스에 탑재되며, 내부에 상기 콘로워파트가 수용되는 중공이 구비되고, 상측 내주연에 콘업퍼파트가 안착되는 탄턱부가 형성된 가이드부재; 외주연에 나사산이 구비되며, 하단부가 상기 베이스의 나사홈에 체결되는 샤프트; 내부에 제1통공이 구비되며, 이 제1통공에 상기 샤프트가 위치하도록 설치되는 누름부재; 상기 샤프트에 체결되어 사용자의 조작에 의해 상기 누름부재를 눌러주는 너트; 및 내부에 제2통공이 구비되며, 이 제2통공에 상기 샤프트가 위치하도록 설치됨과 아울러 상기 누름부재의 하부에 위치하는 삼발이;로 구성된다.

본 발명은 용접접속부 절삭가공장치 설치전 모배관에 설치되어 장비 안착지지대 기능을 하는 마운팅 플레이트부, 상기 마운팅 플레이트의 설치위치와 용접접속부 절삭가공장치의 센터링을 위한 레벨링 플레이트부 및 용접접속부를 절삭가공하는 절삭가공부로 이루어진 분기배관 용접접속부 절삭가공장치 및 이를 이용한 분기배관 용접접속부 절삭가공 방법에 관한 것으로, 장비의 현장 운반 및 설치가 용이하고, 회전토오크가 커서 절삭능력이 우수하며, 용접자리부의 평면가공과 분기배관 안착부의 구멍자리부를 동시에 병행하여 능률적으로 기계 가공이 가능하고, 절삭가공에 따른 작업자의 안전위해 요소가 없는 효과가 있다.

본 발명은 열교환판 이송수단, 세척수단, 건조수단, 배출수단 및 제어수단으로 구성된 판형 열교환기 세척장치에 관한 것으로, 이를 사용함으로써 자동화방식으로 정비기술을 향상시켜 신뢰성을 확보하고 만족도를 제고시키고, 화학적 세척방법의 인체 및 환경적 유해성을 해결하여 깨끗한 정비환경을 조성하고, 인력과 정비시간을 단축시켜 인력운용 효율을 향상시킬 수 있는 효과가 있다.

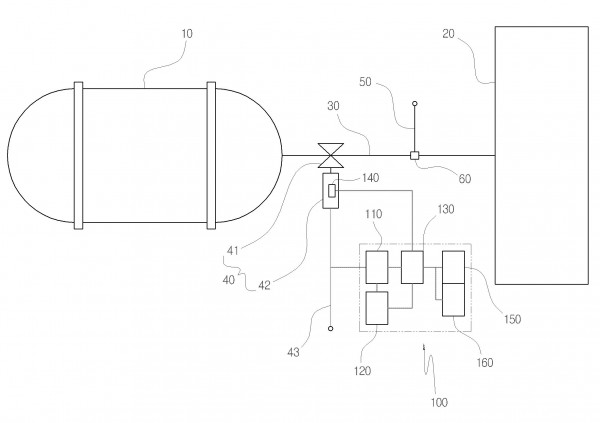

본 발명은 원자로 내 핵분열을 제어하는 붕소의 유입 조정을 통해 안정된 핵발전 상태를 유지하도록 하는 붕소 주입 탱크의 격리밸브 보호장치에 관한 것으로, 탱크(10)와 원자로(20)를 연통하는 라인(30)의 개폐를 위해 설치된 격리밸브(40)의 전력선(43)에서 전류를 측정하는 전류계(110); 라인(30)을 폐구하는 격리밸브(40)의 구동을 강제 정지시키는 스위치(140); 전류계(110)가 전력선(43)의 전류를 감지한 시부터 설정시간까지 시간경과를 확인하는 타이머(120); 타이머(120)로부터 설정시간 경과신호를 수신한 이후부터 전류계(110)로부터 전송된 전류값을 검수하고, 검수한 전류값이 기준값을 초과할 경우 스위치(140)를 구동시키는 제어모듈(130); 및 설정시간 또는 기준값 중 선택된 하나 이상을 설정 및 변경할 수 있도록 제어모듈(130)에 신호를 입력하는 입력모듈(150)을 포함하는 것이다.

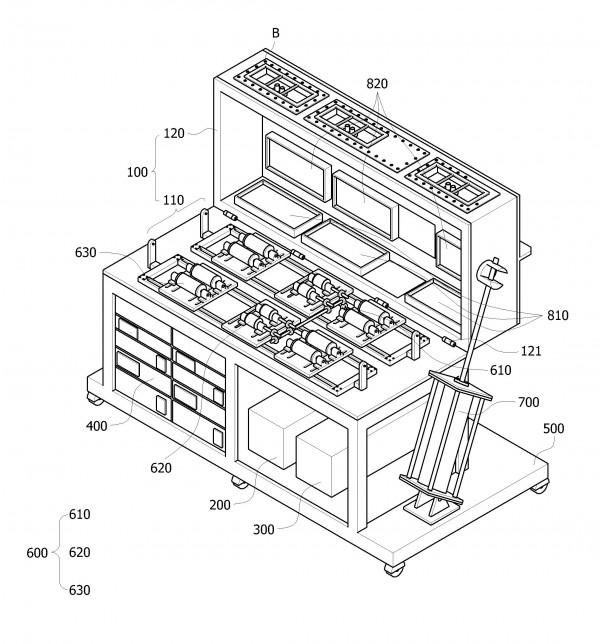

본 발명은 고온용 부품의 마모 및 표면 벗겨짐(galling)으로 인한 손상을 방지하기 위해 스퍼터링 공법을 이용하여 고온용 부품의 표면에 윤활층을 형성하는 고온용 부품의 윤활코팅장치에 관한 것이다. 본 발명은, 고온용 부품이 세팅되는 세팅부와 상기 고온용 부품을 상대로 스퍼터링 공간을 형성하는 도어를 구비한 챔버, 상기 세팅부에 세팅된 고온용 부품을 회전 구동시키는 회전구동수단, 상기 챔버의 스퍼터링 공간을 진공으로 유지시키는 진공펌프, 상기 챔버의 스퍼터링 공간을 불활성 기체 분위기로 조성하는 불활성 기체 공급부, 상기 도어의 상면부와 전·후면부에 상기 고온용 부품을 향해 복수 개 설치된 타겟, 상기 타겟에 대응하도록 상기 도어의 상면부와 전·후면부에 설치되며 타겟의 원자를 방출시켜 상기 고온용 부품에 증착시키는 복수 개의 스퍼터 건, 상기 회전구동수단과 진공펌프와 불활성 기체 공급부 및 스퍼터 건을 제어하는 제어부를 포함하여 이루어진다.

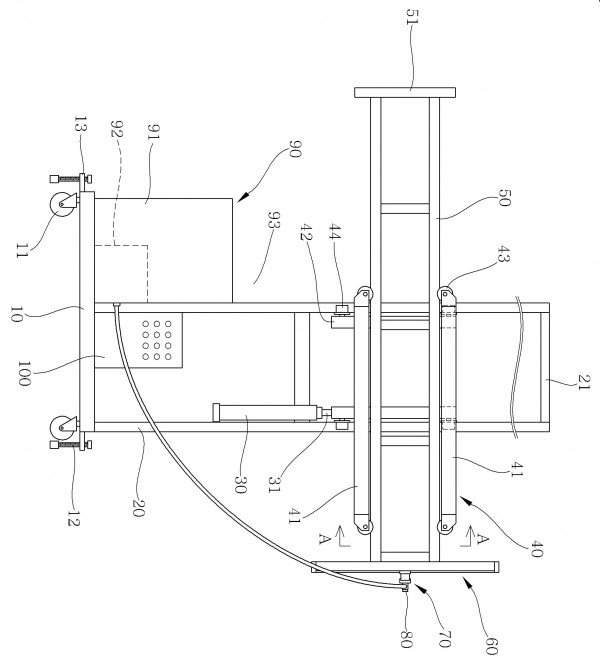

본 발명은 변압기 방열판 자동세정장치에 관한 것으로, 로드레스실린더에 분사노즐을 설치하여, 분사노즐을 상하좌우로 이송시켜 세정액을 분사하여 변압기 방열판을 세정하는 장치로, 베이스와 베이스에 수직으로 설치되고 한 쌍으로 이루어진 수직기둥과 수직기둥에 설치되는 승하강실린더와 승하강실린더에 의해 승하강하게 설치되는 가이드부재와 사다리형태로 이루어지며, 상기 가이드부재의 안내에 따라 수평으로 왕복 이송하는 이송부재와 길이방향을 따라 왕복 이송하는 제1이송체가 구비되며, 상기 이송부재의 일단부에 상기 제1이송체가 상하로 이송가능하게 설치되는 제1로드레스실린더와 길이방향을 따라 왕복 이송하는 제2이송체가 구비되며, 상기 제1이송체에 상기 제2이송체가 좌우로 이송가능하게 설치되는 제2로드레스실린더와 제2이송체에 고정 설치되어 후술할 공급장치에 의해 공급되는 세정액을 분사하는 분사노즐과 베이스 상면 일측에 설치되며, 상기 분사노즐에 세정액을 공급하는 공급장치와 승하강실린더, 제1로드레스실린더, 제2로드레스실린더, 및 공급장치를 제어하는 컨트롤러로 구성된다.

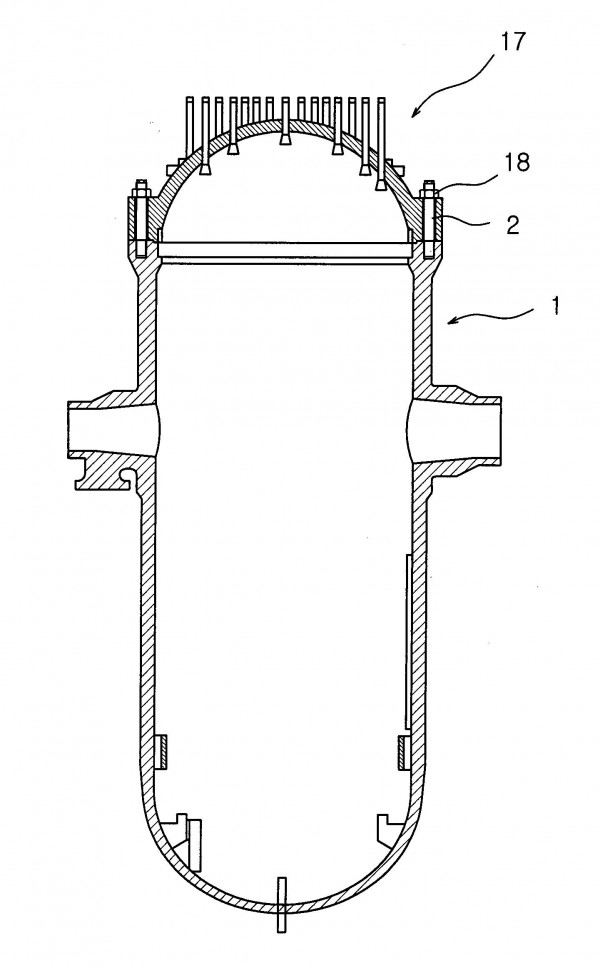

본 발명은 원자로의 핵연료 교체나 수세척 등의 관리 또는 점검 등의 이유로 원자로의 용기에서 덮개를 탈거할 때 노출된 스터드를 보호하기 위하여 스터드에 기밀되게 씌워 사용함으로써, 스터드의 탈거와 재장착에 소요되는 시간의 절약, 탈거와 재장착시 발생되는 방사능 오염의 방지, 물이나 기타 이물질 등에 의한 스터드 오염의 방지 등의 효과가 있는 원자로용 스터드 밀봉체에 관한 것이다. 본 발명에 따르면, 가운데에 볼트삽입공이 뚫린 상부캡; 상부가 상기 상부캡에 삽입되어 기밀되게 고정되고, 하단에 씰링이 설치되어 원자로 용기에 기밀되게 장착되는 파이프; 상기 상부캡의 볼트삽입공에 삽입되어 상부가 상부캡과 기밀되게 체결되고, 하부에는 나사가 형성되어 원자로 용기에 체결된 스터드의 상부에 형성된 나사공에 체결되는 체결볼트;로 구성된 원자로용 스터드 밀봉체가 제공된다.

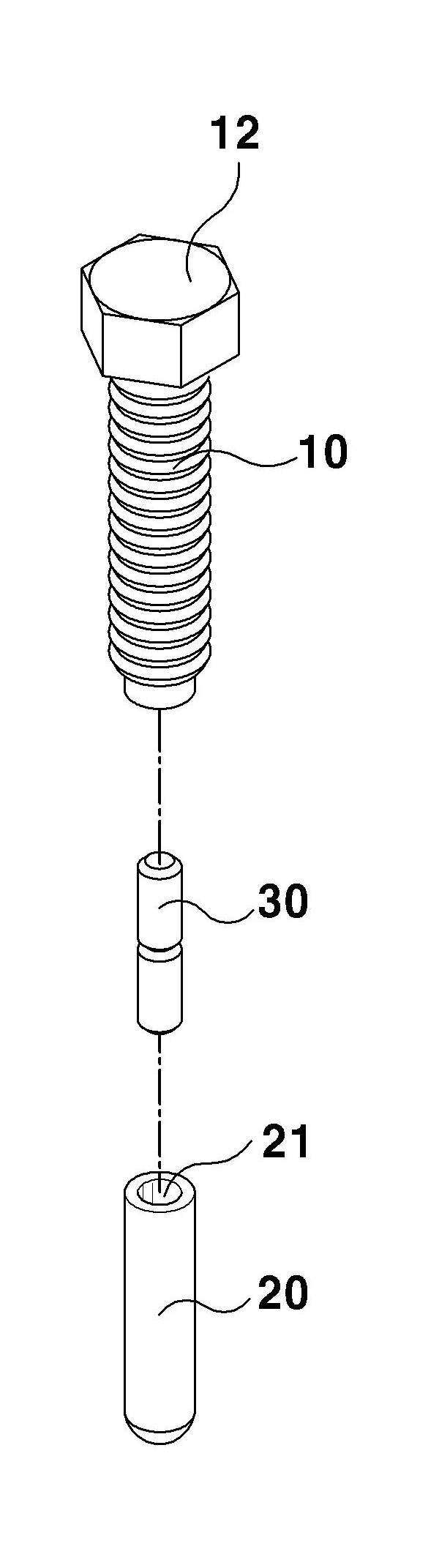

본 발명은 복수펌프 케이싱 분해용 재킹볼트에 관한 것으로서, 펌프 케이싱을 분해하기 위한 작업과정에서 체결볼트의 체결공에 형성된 나사산의 손상이 발생하지 않는 가운데 보다 효과적인 분해작업이 이루어질 수 있도록 하기 위한 것이다. 이를 실현하기 위하여 분해작업에 사용되는 본 발명의 재킹볼트는, 일단부에 볼트머리부(12)가 구비되며 외주면에 나사산이 형성되어져 있는 상부볼트(10)와; 상기 상부볼트(10)의 타단측에 착탈 가능한 구조를 이루는 하부볼트(20)와; 상기 상부볼트(10)와 하부볼트(20) 각각의 상호 대향면에 형성된 삽입홈(11,21)과; 상기 상부볼트(10)와 하부볼트(20)간의 연결을 위해 양측 삽입홈(11,21)에 끼워져 결합되는 전단핀(30);으로 이루어짐을 특징으로 한다.

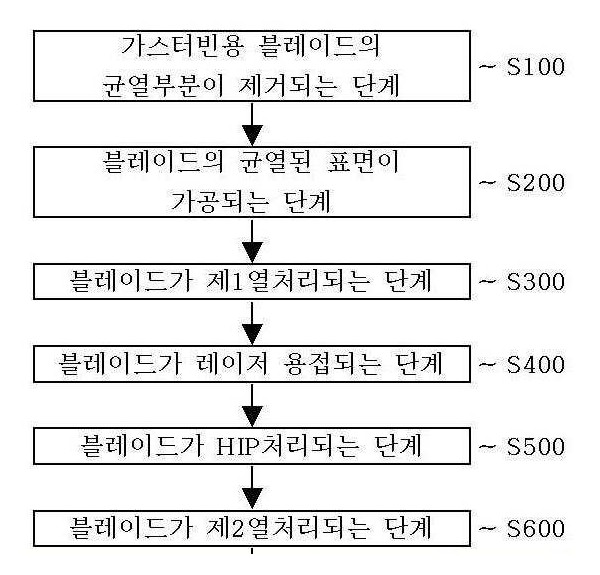

본 발명은 가스터빈용 블레이드의 용접방법에 관한 것으로서, 보다 상세하게는 가스터빈용 블레이드의 균열부분이 제거되는 단계, 상기 가스터빈용 블레이드의 균열된 표면이 편평하게 가공되는 단계, 상기 가스터빈용 블레이드의 잔류응력을 제거하기 위해 상기 블레이드가 제1열처리되는 단계, 용접 파우더를 이용하여 상기 가스터빈용 블레이드가 레이저 용접되는 단계, 상기 레이저 용접된 가스터빈용 블레이드가 HIP(Hot Isostatic Pressing)처리되는 단계 및 상기 HIP 처리된 블레이드가 제2열처리되는 단계를 포함하는 가스터빈용 블레이드의 용접방법에 관한 것이다. 본 발명에 따르면, 레이저 장비를 이용한 정밀한 용접이 가능하므로, 작업시간 및 용접 품질의 향상을 기대할 수 있으며, 모재 또는 동등품질의 용접재를 이용하여 용접을 함으로 용접 후 품질이 우수한 효과가 있다.

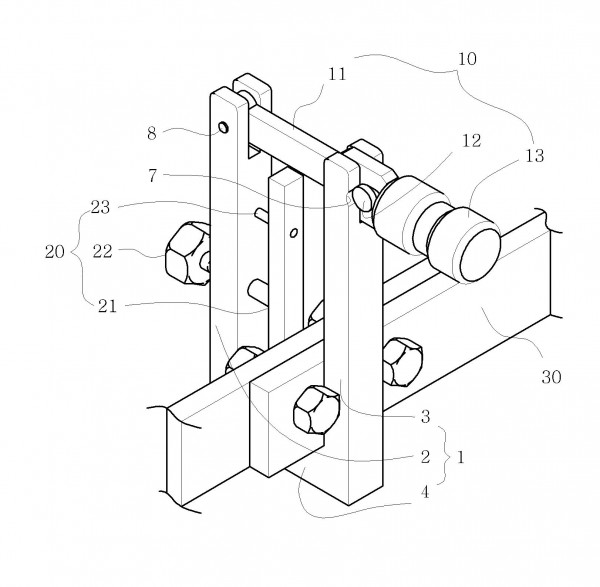

본 발명에 의한 과열 클램프 해소용 압축장비는 송전선로의 내장철탑에 있는 점퍼클램프(JUMPER CLAMP)의 접촉면(30)이 벌어져 상기 접촉면 사이가 고 저항상태가 되어 과열되었을 때 간편하게 접촉면(30)을 압축하여 과열을 해소하는 장치로서, 스틸 재질로 구성된 ㄷ 자 모양으로 구성되는 본체(1)의 두 개의 평행한 바 사이에 과열 클램프를 넣은 후 잠금장치(10)로 본체(1)의 개방 구를 닫아 클램프를 고정한 후 압축 부(20)로 압축하도록 구성함으로써, 안전하고 용이하게 벌어진 접촉면(30)을 압축할 수 있으며 구조가 간단하여 비용이 저렴한 과열 클램프 해소용 압축장비에 관한 것이다.

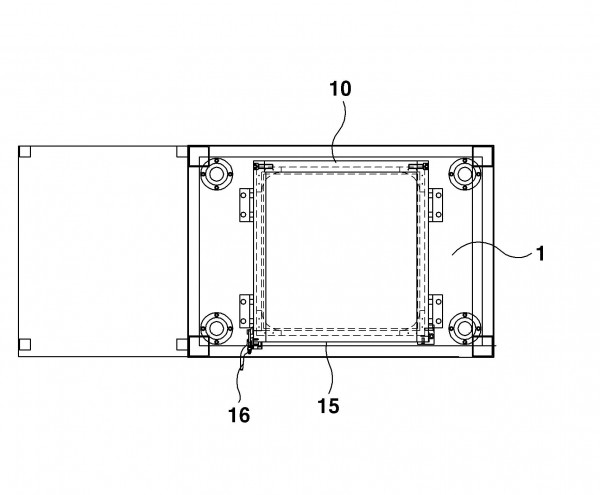

본 발명은 헤파필터 해체장치에 관한 것으로서, 원자력 발전소의 관리구역에서 사용된 헤파필터의 폐기를 위한 분리. 해체작업이 신속하고 용이하게 이루어질 수 있는 해체장치를 제작함으로서 작업효율을 향상시킴과 함께 안전사고 발생을 미연에 방지하기 위한 것이다. 이를 실현하기 위한 본 발명의 해체장치는, 필터 프레임부(110)와 필터 여재부(120)로 이루어지는 헤파필터(100)가 삽입 지지되도록 전면측이 개방된 상태로 작업대(1)상에 고정 설치되어진 지지함체(10)와; 상기 지지함체(10)의 전면측 개방부위를 개폐하기 위해 회동가능하게 장착된 개폐도어(15)와; 상기 지지함체(10)에 장착된 헤파필터(100)에서 필터 여재부(120)를 필터 프레임부로 부터 분리시키기 위해 가압력을 작용하는 승강프레스(20)와; 상기 승강프레스(20)의 승강을 가이드하기 위해 다수개가 구비되는 가이드봉(25)과; 상기 승강프레스(20)에 승강력을 전달하기 위해 장치 상부에 고정 구비되는 구동실린더(30);를 포함하는 구성을 이룸을 특징으로 한다.

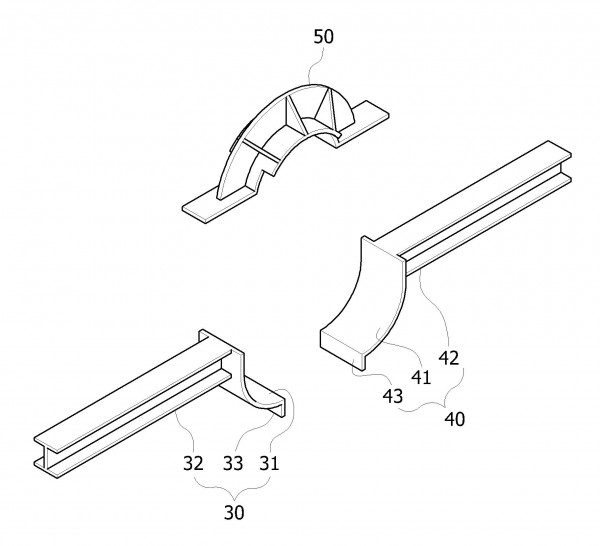

본 발명은 대용량 발전기의 하부 쉴드 취외장치에 관한 것으로, 각각의 일측단이 발전기 회전자의 베어링 저널과 하부 쉴드의 사이 공간부에 삽입되어 고정되는 제1 및 제2고정지지부와, 상기 제1 및 제2고정지지부가 상기 베어링 저널과 하부 쉴드의 사이에 삽입 고정된 상태에서 상기 베어링 저널의 상부측을 감싸는 형태로 결합되어 상기 제1 및 제2고정지지부의 상부 일부에 체결되어 상기 하부 쉴드의 회전시 상기 제1 및 제2고정지지부가 이탈되는 것을 방지하는 상부커버부를 포함한다. 이와 같은 구성의 본 발명은 발전기 회전자를 취외하지 않고도 발전기의 하부 쉴드를 분리하여 발전기 고정자의 코일 끝단을 점검 가능한 상태로 노출시킬 수 있게 되며, 따라서 발전기 고정자 코일 점검의 공기를 대폭 단축할 수 있는 효과와 아울러 그에 따른 비용과 인력을 절감할 수 있는 효과가 있다.

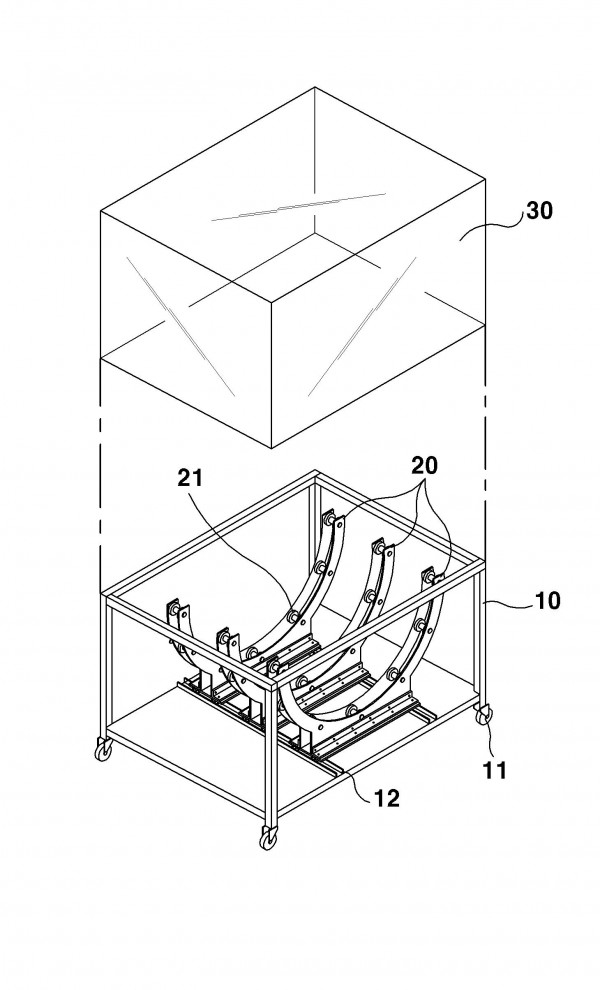

본 발명은 터빈 커플링 스페이서 보관용 랙에 관한 것으로서, 커플링 스페이서를 분해 후 별도 보관이 가능하게 됨으로 표면 손상발생을 방지함과 함께 효율적인 점검 및 보관이 이루어질 수 있도록 하기 위한 것이다. 이를 실현하기 위한 본 발명의 보관용 랙은, 이동이 가능하도록 하부에 이동바퀴(11)가 구비되어져 있는 본체프레임(10)과; 상기 본체프레임(10) 상면에 구성되며, 스페이서(S)를 받쳐주기 위해 반원형상을 이루고 있는 다수개의 받침대(20)와; 상기 스페이서(S)가 회전 가능하도록 지지하기 위해 각 받침대(20)에 일정 간격으로 구비된 지지로울러(21)와; 외부로 부터 이물질 유입을 방지하기 위해 상기 본체프레임(10)의 상부에 안착 구비되는 상부커버(30);를 포함하는 구성을 이룸을 특징으로 한다.

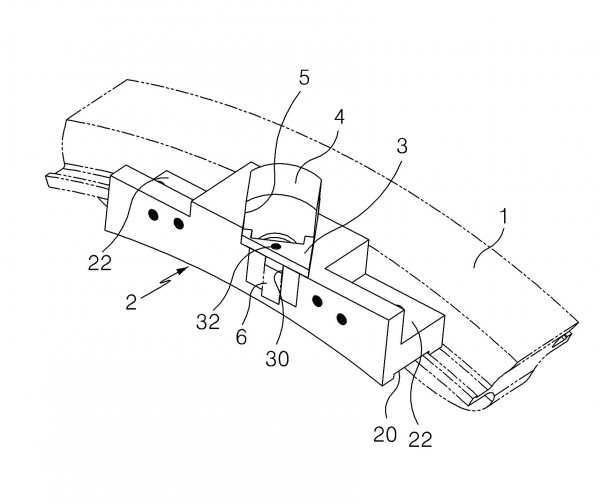

본 발명은 가스터빈 블레이드 분리용 지그장치에 관한 것으로, 특히 가스터빈에 있어서 로터 휘일의 원주방향으로 설치되는 블레이드를 분리하고자 하는 경우에 블레이드를 안전하게 분리할 수 있도록 이루어지는 지그장치에 관한 것이다. 본 발명에 의하면, 휘일과 휘일 사이에 설치되는 몸체와, 상기 몸체의 중간에 경사지게 마련되고 치셀가이드와 유압램이 설치되는 가이드홈과, 상기 가이드홈에 끼워 설치되고 내부에 치셀을 설치하기 위한 치셀설치부를 마련한 치셀가이드와, 상기 치셀가이드에 마련한 치셀설치부에 끼워 결합 설치되는 치셀과, 그리고 상기 몸체의 양측에 설치되고 상기 몸체를 상기 휘일과 서로 결합 설치하기 위하여 마련되는 스토퍼를 포함하여 이루어지는 가스터빈 블레이드 분리용 지그장치를 제공한다.

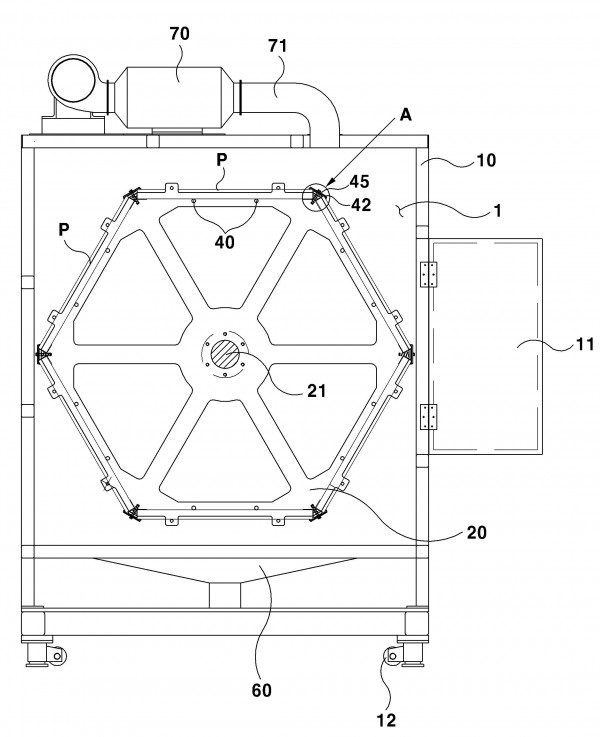

본 발명은 공기필터 자동 세척장치에 관한 것으로서, 전동기로 부터 분리시킨 다수의 공기필터를 세척에서 부터 건조작업까지 연속적으로 동시에 실시할 수 있도록 하여 작업시간 및 작업효율을 극대화시키기 위한 것이다. 이를 실현하기 위한 본 발명은, 세척장치 본체(10) 내부의 세척실(1)에 설치되어지며 회동축(21)을 중심으로 회동 가능하도록 2개가 쌍을 이루며 양측에 구성되어진 회동 하우징(20)과; 상기 회동 하우징(20)의 회동축(21)으로 회동력을 전달하는 구동모터(30)와; 상기 양측 회동 하우징(20)을 상호 연결함과 함께 외주를 따라 일정 간격을 유지하며 설치된 다수의 지지로드(40) 및 연결대(45)와; 상기 지지로드(40) 및 연결대(45)에 공기필터(P)를 고정시키기 위한 필터 고정수단과; 상기 필터 고정수단에 의해 고정된 공기필터(P)를 향해 외부로 부터 공급관(51)을 통해 공급된 세척수를 분사하기 위해 설치된 세척수 분사노즐(50)과; 상기 분사되어진 세척수를 외부로 배수시키기 위해 세척실(1) 저부에 구성되어진 배수구(60)와; 상기 세척실(1) 내부 공간에 건조용 열풍을 공급하기 위한 열풍공급기(70);를 포함하는 구성을 이룸을 특징으로 한다.
