대용량 발전기의 하부 쉴드 취외장치 요약정보 및 구매

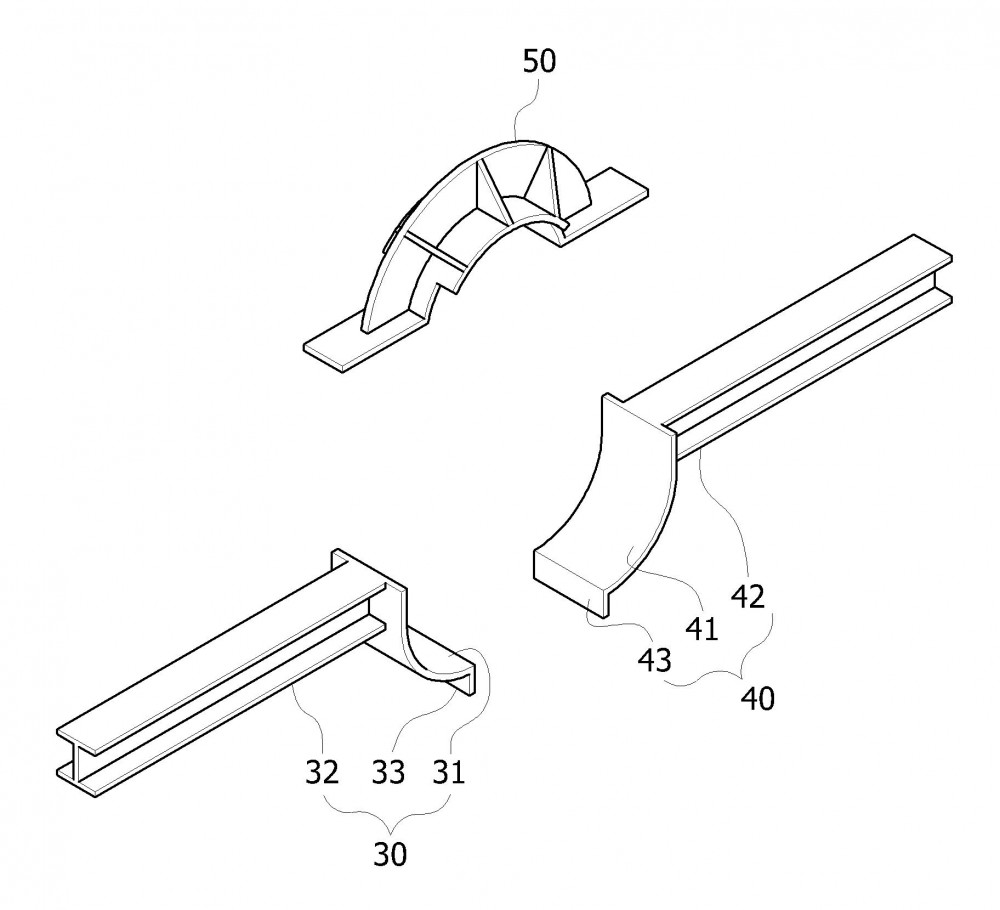

본 발명은 대용량 발전기의 하부 쉴드 취외장치에 관한 것으로, 각각의 일측단이 발전기 회전자의 베어링 저널과 하부 쉴드의 사이 공간부에 삽입되어 고정되는 제1 및 제2고정지지부와, 상기 제1 및 제2고정지지부가 상기 베어링 저널과 하부 쉴드의 사이에 삽입 고정된 상태에서 상기 베어링 저널의 상부측을 감싸는 형태로 결합되어 상기 제1 및 제2고정지지부의 상부 일부에 체결되어 상기 하부 쉴드의 회전시 상기 제1 및 제2고정지지부가 이탈되는 것을 방지하는 상부커버부를 포함한다. 이와 같은 구성의 본 발명은 발전기 회전자를 취외하지 않고도 발전기의 하부 쉴드를 분리하여 발전기 고정자의 코일 끝단을 점검 가능한 상태로 노출시킬 수 있게 되며, 따라서 발전기 고정자 코일 점검의 공기를 대폭 단축할 수 있는 효과와 아울러 그에 따른 비용과 인력을 절감할 수 있는 효과가 있다.
