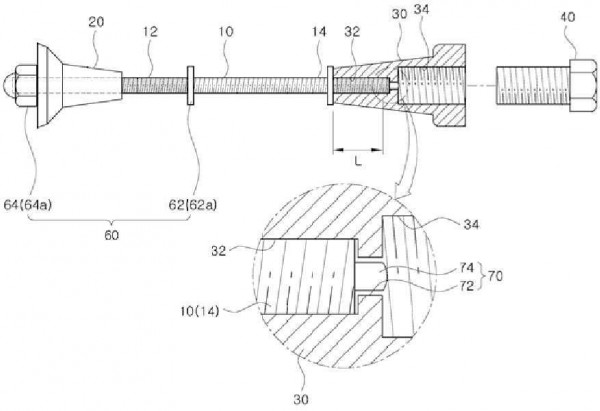

본 발명은 휴먼 에러 예방을 위한 클라이밍 콘 앵커장치에 관한 것으로서, 앵커 플레이트와 앵커 볼트와 클라이밍 콘의 조립 과정에서, 앵커 플레이트를 최적의 위치에 정조립할 수 있고, 앵커 볼트와 클라이밍 콘을 최적의 체결길이로 정조립하여 휴먼 에러로 인한 사고를 방지하는 것을 목적으로 한다. 이러한 목적을 달성하기 위하여 본 발명은, 앵커 볼트와, 앵커 볼트의 일단부에 나사결합되는 앵커 플레이트와, 앵커 플레이트와 마주보도록 앵커 볼트의 타단부에 나사결합되는 클라이밍 콘과, 클라이밍 콘에 나사결합되는 콘 볼트를 포함하는 클라이밍 콘 앵커장치에 있어서, 앵커 플레이트를 앵커 볼트의 일단부에 조립할 시에, 타단부에 조립된 클라이밍 콘에 대한 앵커 플레이트의 위치를 미리 설정된 범위 내에 정조립할 수 있는 앵커 플레이트 정조립부를 구비하고, 상기 클라이밍 콘(30)의 내면에 앵커 볼트(10)의 정조립 여부를 확인할 수 있는 정조립확인홀(72)이 형성되는 것을 특징으로 한다.

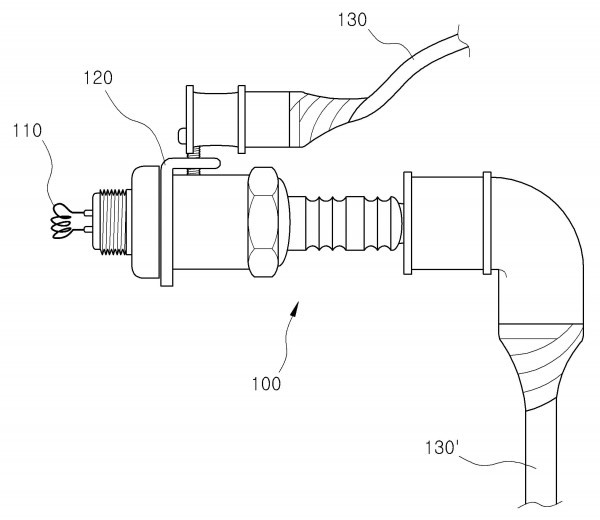

본 발명은 폭발 시험조 내에서 방폭 전기기계·기구의 폭발시험을 실시하기 위한 일체형 스파크 플러그에 관한 것으로서, 스파크 플러그와 내전압 바이요넷 커넥터(BNC)를 연결한 일체형 스파크 플러그를 사용하여 폭발시험을 수행함으로써, 폭발 시험시료에 용이하게 탈부착할 수 있고, 폭발 시험시 노이즈(Noise) 발생요인을 제거하여 정확한 시험결과를 얻을 수 있도록 하는 데 그 목적이 있다. 이를 위하여 본 발명은, 밀폐된 폭발 시험조 내부에 시험가스를 주입한 후 방폭 전기기계·기구 시험시료의 폭발시험을 실시하기 위한 폭발시험용 스파크 플러그에 있어서, 상기 폭발 시험용 스파크 플러그(10)는, 일단에 전극(14) 및 나사부(16)를 구비한 스파크 플러그 본체(12)와, 상기 스파크 플러그 본체(12)의 타단에 구비되는 하우징(Housing)(20)과, 상기 하우징(20)의 일단에 구비되는 바이요넷 커넥터(BNC)(40)를 포함하는 것을 특징으로 한다.

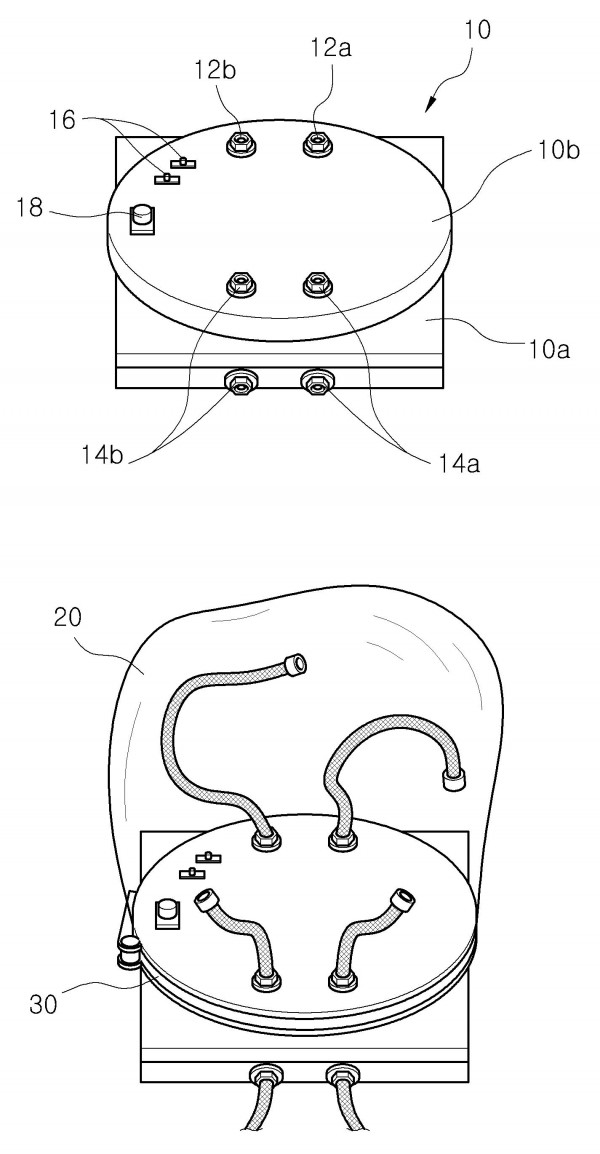

본 발명은 폭발 시험조 내에서 방폭 전기기계·기구의 폭발 인화시험을 하기 위한 지그에 관한 것으로서, 폭발 시험조 전체를 폭발가스로 치환할 필요가 없도록 하여 폭발 시험가스의 사용량을 줄일 수 있고, 폭발 인화시험에 소요되는 기간을 단축하는 데 그 목적이 있다. 이를 위하여 본 발명은, 밀폐된 폭발 시험조(100) 내부에 시험가스를 주입한 후 방폭 전기기계·기구 시험시료(300)의 폭발 인화시험을 실시하기 위한 폭발 시험용 지그(10)에 있어서, 상기 폭발 시험용 지그(Jig)(10)는, 폭발 시험조(100) 내부에 안착되는 폭발 시험용 지그 본체와, 상기 폭발 시험용 지그 본체를 감싸 밀폐 공간을 형성하기 위한 비닐 포일(Vinyl Foil)(20)과, 상기 비닐 포일(20)을 폭발 시험용 지그(10)에 밀봉하기 위한 라쳇 밴드(Rachet Band)(30)를 포함하여 이루어져, 시험시료(300)에 따라 폭발 시험을 위한 밀폐공간을 가변적으로 조절할 수 있도록 하는 것을 특징으로 한다.

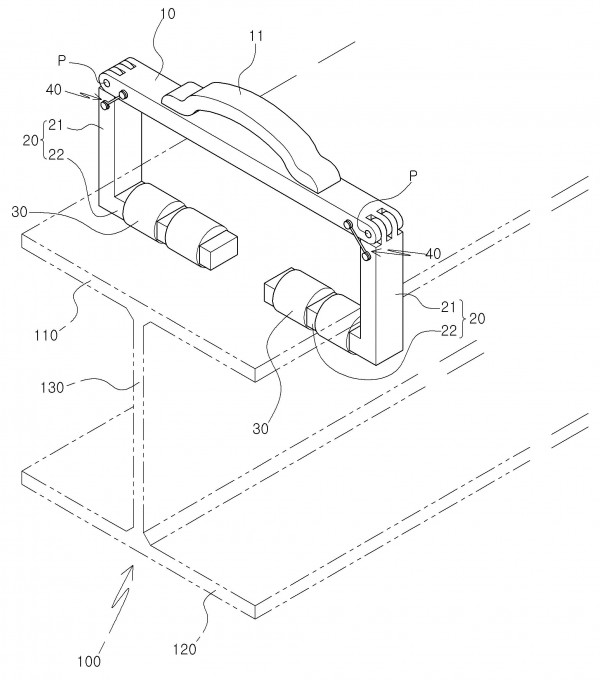

본 발명은 탈부착 및 이동이 용이한 구명줄 고정구에 관한 것으로서, 건축물의 기본 뼈대를 이루는 에이치빔에 이동이 가능하면서 간단하게 설치할 수 있는 탈부착 및 이동이 용이한 구명줄 고정구를 제공하는데 그 목적이 있다. 이를 위하여 본 발명은, 건축물에 구축된 에이치빔(100)의 상부수평부(110)의 상부에 배치되어 구명줄(L)이 결합되는 몸체부(10)와; 상기 몸체부(10)의 양 끝단에 각각 힌지축에 의해 힌지결합되는 날개부(20); 를 포함하고, 상기 날개부(20)는, 상기 몸체부(10)의 양 끝단에서 상기 힌지축(P)에 의해 회전하여 상기 에이치빔(100)의 상부수평부(110)의 일측과 타측 하부에 배치되는 것을 특징으로 한다.

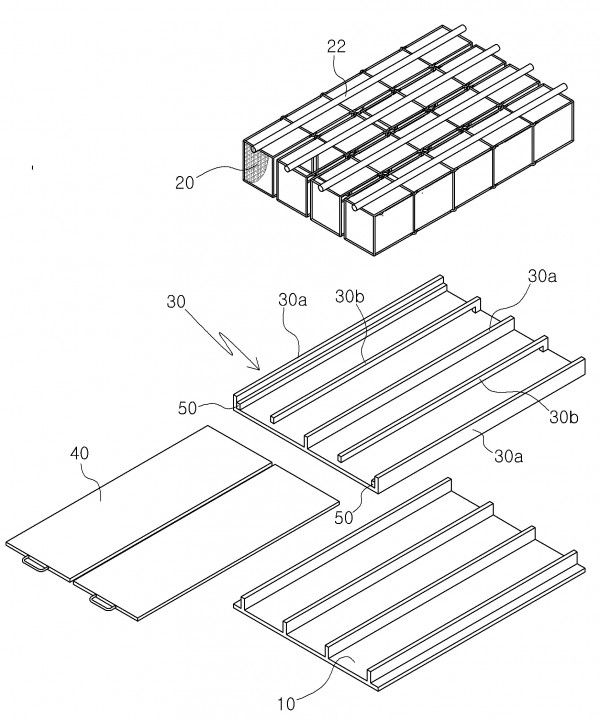

본 발명은 전신흡입노출실험용 실험동물 사육케이지에 관한 것으로서, 배변판 청소시 와이어 케이지를 사육 챔버의 외부로 인출할 필요가 없도록 하여 중량물 작업을 감소시키고, 실험동물의 노출환경을 개선하여 실험동물이 받는 스트레스를 감소시켜 실험결과의 신뢰성을 확보하는데 그 목적이 있다. 이를 위하여 본 발명은, 와이어가 격자 형태로 배치된 육면체 형상의 와이어 케이지(20)와, 상기 와이어 케이지(20)의 하부에 구비되어 실험동물의 배설물을 받아내는 배변판(40)을 포함하여 이루어지는 실험동물 사육케이지에 있어서, 상기 와이어 케이지(20)와 프레임(10)의 사이에, 복수의 와이어 케이지(20)가 안착되도록 하는 거치대(30)를 더 구비하고, 상기 배변판(40)이 상기 거치대(30)의 바닥에 구비되며, 상기 배변판(40)은, 상기 와이어 케이지(20)가 상기 거치대(30)에 안착된 상태에서, 사육 챔버(C)의 외부로 인출되도록 구비되는 것을 특징으로 한다.

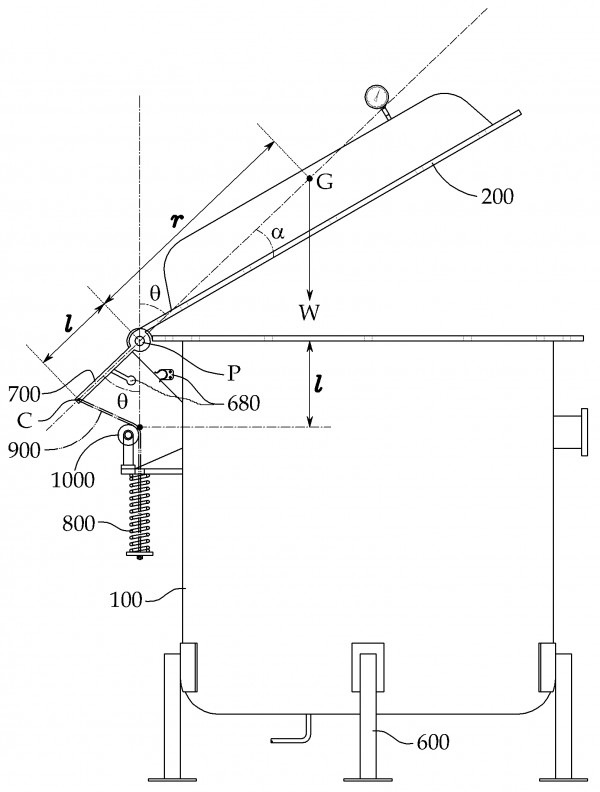

본 발명은, 본체와, 상기 본체의 적어도 일단에 힌지 이동이 가능하게 설치되는 헤드커버와, 상기 본체와 헤드커버의 둘레에 설치된 고정수단으로 구성된 용기에서의 헤드커버 개폐하중 경감장치에 관한 것으로서, 상기 본체(100) 또는 고정 프레임(600)에 고정 설치되는 압축스프링(800)과; 힌지점(P)을 중심으로 상기 헤드커버(200)의 반대방향으로 연장되는 연장부(700)와; 상기 압축스프링(800)의 일단부와 연장부(700)를 연결하는 유연한 연결수단(900)과; 상기 본체(100) 또는 고정 프레임(600)에 설치되어 유연한 연결수단(900)의 이동을 안내하는 가이드부(1000)와;를 포함하여 구성되는 것을 특징으로 하므로, 헤드커버의 개폐시 하중을 크게 줄일 수 있고, 헤드커버의 개폐를 힌지식으로 구성할 수 있어 본체와의 결합을 항상 정확히 유지할 수 있으며, 필요한 측면 공간도 매우 작아진다는 이점이 있다.

본 발명은 엘리베이터 설치용 비계장치에 관한 것으로서, 비계를 엘리베이터 승강로 바닥면으로부터 설치할 필요없이 엘리베이터 승강로의 원하는 부분에 직접 설치할 수 있고, 이를 통해, 비계의 설치 및 철거 작업공수를 대폭적으로 줄여 비계의 설치와 철거 시에 발생하는 시간과 비용 및 작업의 편의성을 개선시킬 수 있는 것을 목적으로 한다. 이러한 목적을 달성하기 위하여 본 발명은, 엘리베이터 승강장치를 설치, 유지 및 보수하기 위해 엘리베이터 승강로에 가설되는 비계를 포함하는 엘리베이터 설치용 비계장치에 있어서, 비계를 엘리베이터 승강로 부분 중, 특정 높이 부분에 직접 설치할 수 있도록, 엘리베이터 승강로의 특정 높이 부분에서 비계를 받쳐서 지지할 수 있는 비계 지지대를 구비한다.

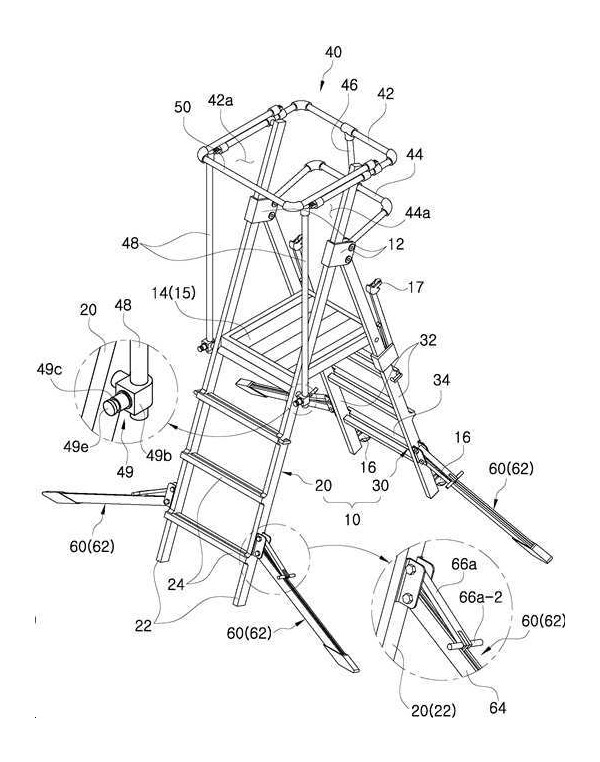

본 발명은 플랫폼 사다리에 관한 것으로서, 작업자의 균형상실과 미끄러짐 및 전도를 방지하여 작업자의 안전을 확보함과 동시에, 소형, 경량화가 가능하여 협소한 장소나 경작업이 필요한 곳에서의 안전한 고소작업이 가능하고, 이를 통해, 안전성과 이동성과 휴대성 및 작업효율과 편의성을 동시에 도모하는 것을 목적으로 한다. 이러한 목적을 달성하기 위하여 본 발명은, 특정 높이의 고소작업이 가능하도록, 고소작업 장소에 가설되는 플랫폼 사다리에 있어서, 펼침 시에 상부의 힌지축을 중심으로 서로에 대해 벌어지면서 지면에 지지되고, 접힘 시에 힌지축을 중심으로 서로 접혀지는 제 1 및 제 2사다리 프레임을 갖는 접철식 사다리 본체와; 사다리 본체의 작업발판에 탑승한 작업자의 추락을 방지할 수 있도록, 작업발판에 탑승한 작업자 주변둘레의 사다리 본체부분에 접철가능하게 설치되는 접철식 안전난간대를 구비한다.

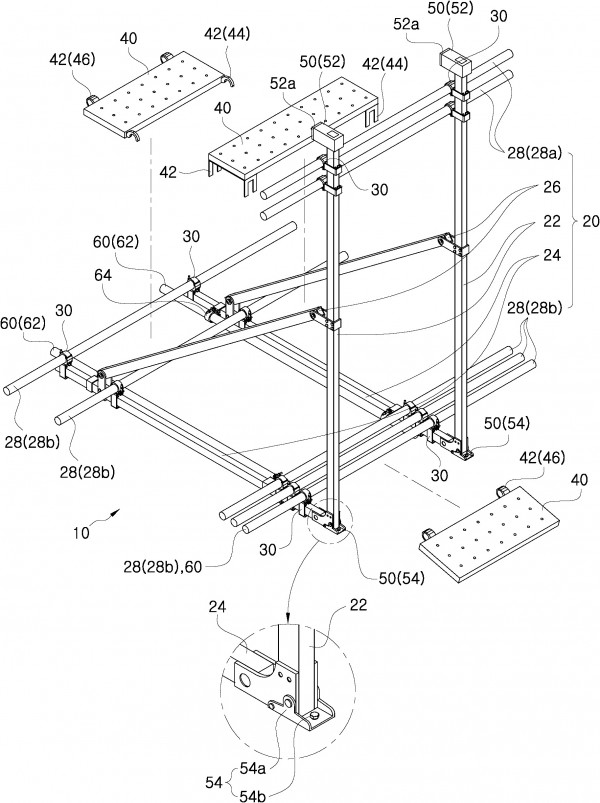

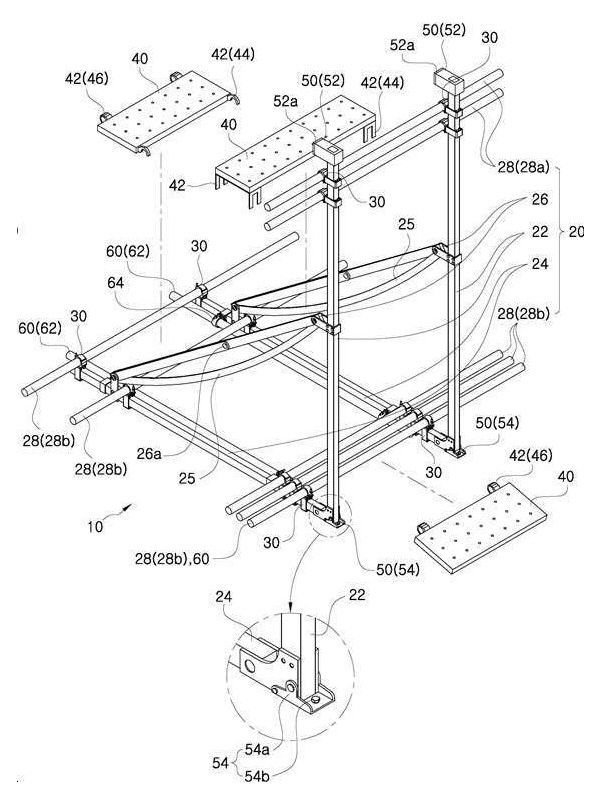

본 발명은 엘리베이터 설치용 시스템 비계에 관한 것으로서, 엘리베이터 승강로의 특정 높이 부분에서 비계를 받쳐서 지지할 수 있는 비계 지지대를 구비하고, 상기 비계 지지대(10)는, 상기 특정 엘리베이터 승강로(1)의 내부를 향해 설치되는 메인프레임(20)을 포함하며, 상기 메인프레임(20)은, 상기 엘리베이터 승강장(7)의 엘리베이터 출입구(7a)측에 간격을 두고 양립하는 양쪽의 수직빔(22)과; 상기 양쪽 수직빔(22)의 각 하단부분으로부터 상기 엘리베이터 승강로(1)의 내부를 향해 나란하게 펼쳐지고 접힘가능하게 설치되는 양쪽의 수평빔(24)과; 상기 수직빔(22)들로부터 나란하게 펼쳐진 상기 수평빔(24)들을 각각 고정시키도록 경사지게 설치되는 경사빔(26)과; 상기 양쪽의 수직빔(22)들 사이와, 양쪽의 수평빔(24)들 사이를 일정한 간격을 두고 연결하는 복수의 연결파이프(28)들 및; 상기 엘리베이터 승강로(1)의 내부에 상기 비계(3a)를 가설할 수 있는 바닥면을 형성하는 복수의 바닥판(40)을 포함하고, 상기 경사빔(26)은, 중간에 힌지부(26a)를 구비한 접이식으로 구성되며, 상기 경사빔(26)에 방염처리된 섬유로프로 구성되는 보조벨트(25)가 더 구비되는 것을 특징으로 한다.

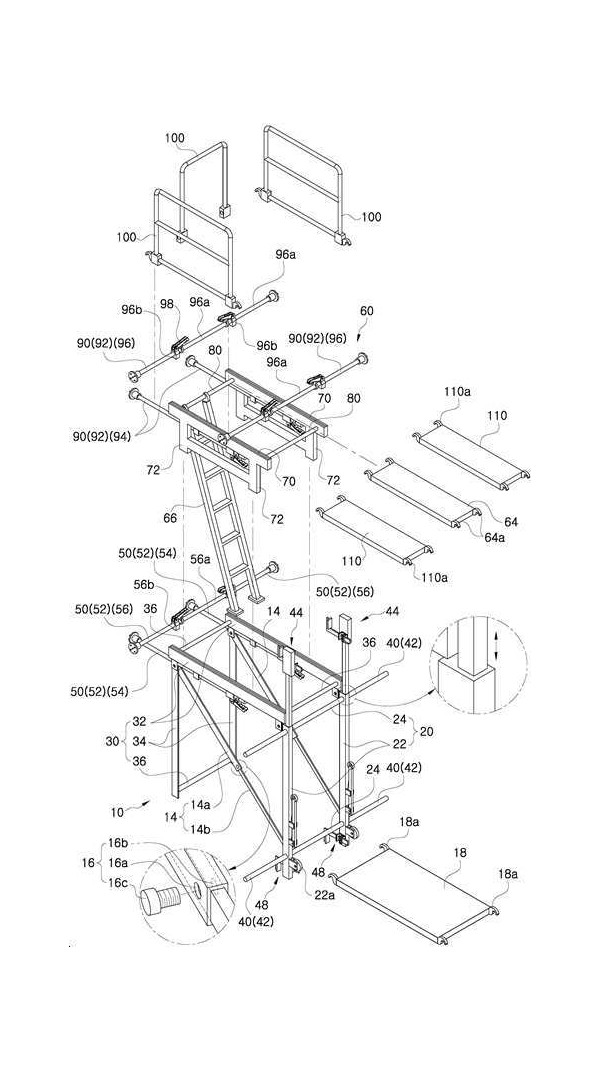

본 발명은 엘리베이터 설치 및 유지보수용 작업대에 관한 것으로서, 접철 작업만으로 엘리베이터 승강로측에 설치되거나 또는 엘리베이터 승강로측으로부터 철거될 수 있고, 이를 통해, 설치 및 철거의 편의성을 향상시키고 안전사고의 발생을 방지하는 것을 목적으로 한다. 이러한 목적을 달성하기 위하여 본 발명은, 엘리베이터 승강장치를 설치, 유지 및 보수하기 위해 엘리베이터 승강로에 가설되는 엘리베이터 설치 및 유지보수용 작업대에 있어서, 엘리베이터 승강장측에서 엘리베이터 승강로측으로 펼쳐지면서 엘리베이터 승강로의 내부에 일정 크기의 작업공간이 형성될 수 있도록 설치되고, 엘리베이터 승강로측에서 엘리베이터 승강장측으로 접혀지면서 철거되는 접철식 작업대 본체와; 엘리베이터 승강로측에 설치된 작업대 본체의 작업공간 상부에 2층의 작업공간이 형성될 수 있도록, 작업대 본체의 상측부분에 조립 및 분해 가능하게 설치되는 상단 조립체를 구비한다.

본 고안은 안전작업판이 구비된 골절기에 관한 것으로서, 테이블에 겹쳐짐과 동시에 절단 방향으로 이동할 수 있는 안전 작업판을 구비함으로써, 작업 중에 작업자의 손이 위험 영역에 노출되는 것을 근본적으로 차단하는 것을 목적으로 한다. 이를 위하여 본 고안은, 절단물이 놓이는 테이블(10)과; 띠톱(11')이 구비된 절단기(11)와; 상기 띠톱(11')에 의해 분할된 테이블(10)의 일측에 겹쳐짐과 아울러 레일(22)을 따라 절단 방향으로 이동 가능하게 설치되고 상면에 절단물이 재치되는 작업 테이블(21)과; 절단물이 움직이지 않도록 고정하며 상기 작업 테이블(21)의 상측 끝단부에 설치되는 절단물 조임구(14)와; 절단물의 절단 두께를 조절할 수 있도록 상기 띠톱(11')을 중심으로 상기 작업 테이블(21)의 반대편에 설치되는 두께 조절판(15)과; 일측에 상기 두께 조절판(15)이 부착되고 상기 테이블(10)에 설치된 위치 조절바를 따라 수평 이동하여 상기 두께 조절판(15)의 위치를 결정하는 절단 두께 조절부(16);를 포함하는 것을 특징으로 한다.

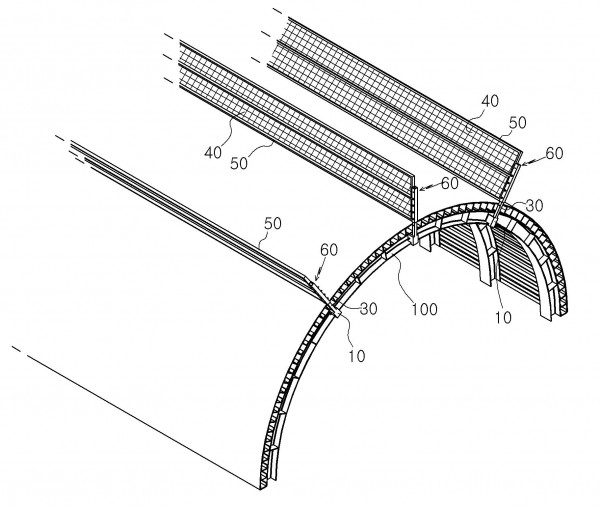

본 고안은 아치형 터널의 작업자 안전장치에 관한 것으로서, 작업자의 추락을 방지하고 설치 및 해체가 용이한 아치형 터널의 작업자 안전장치를 제공하는 데 그 목적이 있다. 이를 위하여 본 발명은, 아치형 에이치빔(100)의 하부수평부(120)가 삽입되게 좌우 및 전방으로 개방된 수평홈(11)과, 상기 아치형 에이치빔(100)의 보강부재(140)가 삽입되게 상기 수평홈(11)에서 수직방향으로 형성되어 상부 및 전방으로 개방된 수직홈(12)이 형성된 몸체부(10)와; 상기 몸체부(10)를 상기 아치형 에이치빔(100)에 고정시키는 고정수단(20)과; 상기 몸체부(10)에서 상방향으로 돌출형성된 지주부(30)와; 상기 지주부(30)에 결합되는 안전망(40);을 포함하는 것을 특징으로 한다.

본 발명은 보조수직재 결합형 수평 선행 안전난간대에 관한 것으로서, 선행 안전난간대를 기존의 수직파이프에 손쉽고 견고하게 설치할 수 있도록 하는 데 그 목적이 있다. 이를 위해 본 발명은, 일정 간격 및 폭을 가지고 설치되는 복수의 수직파이프(3)와, 상기 수직파이프(3)들을 일정 간격으로 연결하는 수평파이프(1)와, 일정 높이마다 설치되는 작업발판(1a)과, 대각선 방향으로 경사지게 설치되는 가새(5)를 포함하여 구성되는 시스템 비계에 구비되는 수평 선행 안전난간대에 있어서, 상기 수평 선행 안전난간대는, 서로 인접하는 한 쌍의 수직파이프(10)의 사이에 착탈식으로 조립되는 안전난간대로서, 상기 수직파이프(30)에 인접하여 추가로 설치되는 보조 수직재(10)와, 한 쌍의 보조 수직재(10) 사이에 수평으로 구비되는 복수의 수평재(20)를 포함하여 구성되고, 상기 보조 수직재(10)는, 상부에 구비되어 상기 수직파이프(3)와 결합되기 위한 상부 결합부재(11)와, 하부에 구비되어 상기 수직파이프(3)와 결합되기 위한 하부 결합부재(12)를 포함하는 것을 특징으로 한다.

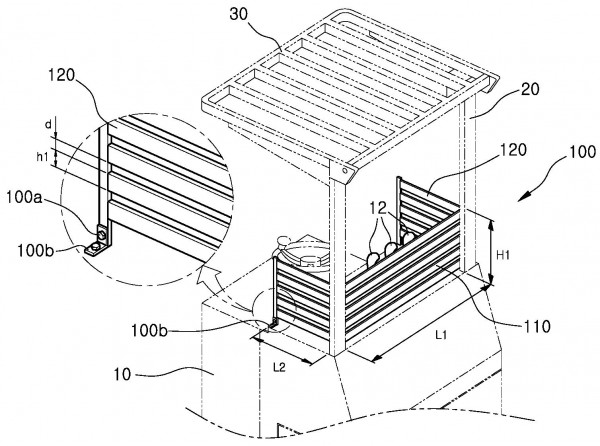

본 고안은 리치타입 지게차의 조작레버 가드부재에 관한 것으로서, 작업자가 지게차의 차체와 마스트 조립체 사이의 발판에 탑승하여 조작레버를 조작하는 것을 원천적으로 방지하는 데 그 목적이 있다. 이를 위하여 본 고안은, 차체(10)의 상부에 구비되는 다수의 조작레버(12)와, 차체(10)의 상부 전방에 수직으로 설치되는 한 쌍의 수직 프레임(20)과, 상기 수직 프레임(20)의 상부에 수평으로 구비되는 오버헤드 가드(30)와, 차체(10)의 하부에 구비되어 있다가 전방으로 인출되는 한 쌍의 레그(40)와, 상기 레그(40)의 상부에 구비되는 마스트 조립체(70)와, 상기 한 쌍의 레그(40)를 연결하는 발판(40a)과, 상기 마스트 조립체(70)의 전방에 구비되는 캐리지(80)와, 상기 캐리지(80)의 전방에 구비되는 한 쌍의 포크(90)와, 상기 레그(40)의 하부에 구비되는 전륜(50)과, 상기 차체(10)의 하부에 구비되는 후륜(60)을 포함하여 이루어지는 리치타입 지게차에 있어서, 상기 차체(10)의 상부 전방에, 작업자가 상기 발판(40a)에 탑승한 상태에서 상기 차체(10)의 상부에 구비된 조작레버(12)를 조작하는 것을 방지하기 위한 조작레버 가드부재(100)가 더 구비되는 것을 특징으로 한다.

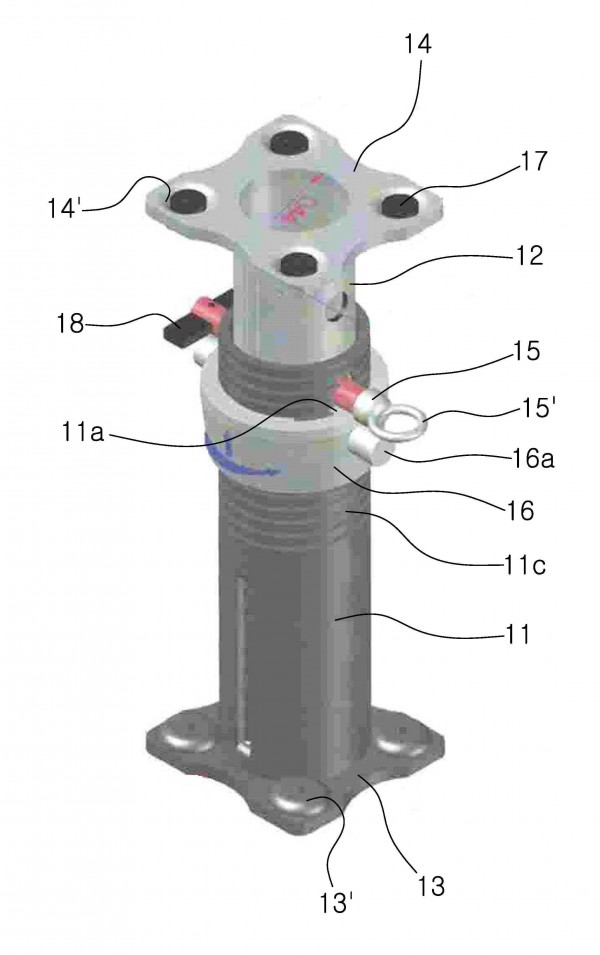

본 발명은 토건용 멀티 스티프너에 관한 것으로서, 설치 및 해체가 용이하고 재사용이 가능하며 길이 조절이 간편하고 경제성이 높은 토건용 멀티 스티프너를 제공하는데 그 목적이 있다. 이를 위하여 본 발명은, 막혀 있는 끝단에서 일정 정도 이격된 위치에서부터 길이 방향을 따라 한 쌍의 가이드 구멍(11b)이 대칭되게 형성되고, 가이드 구멍(11b)의 주위에 높이 조절용 수나사(11c)가 형성된 외관부재(11)와; 일단이 막혀 있는 파이프 형성으로 형성되고, 개방된 끝단으로부터 특정 거리마다 복수의 관통공(12a)이 대칭되게 형성되며, 막힌 부분이 외관부재(11)의 관통 구멍(11a)에 삽입되어 길이 방향으로 이동되는 내관부재(12)와; 외관부재(11)의 개방된 끝단에 일체로 형성되는 외관받이판(13)과; 내관부재(12)의 개방된 끝단에 일체로 형성되는 내관받이판(14)과; 외관부재(11)의 가이드 구멍(11b)과 내관부재(12)의 관통공(12a)을 동시에 관통하도록 설치되는 내관위치조절용 핀(15)과; 내측에 외관부재(11)의 높이 조절용 수나사(11c)에 체결되는 암나사가 형성되어 외관부재(11)에 체결되며 회전을 통해 상기 내관위치조절용 핀(15)의 위치를 변화시키는 위치결정구(16);를 포함하는 것을 특징으로 한다.
