파랑에너지를 이용한 가변 수주진동장치 요약정보 및 구매

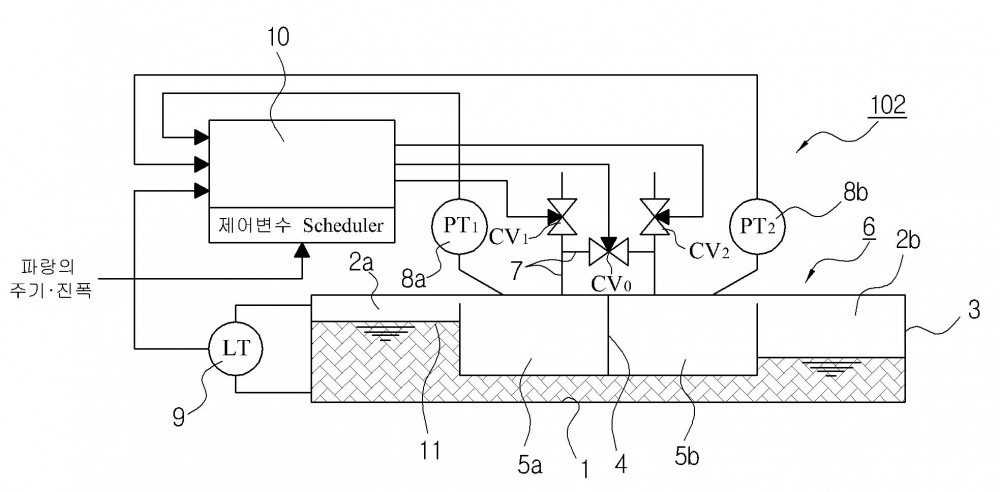

본 발명은 파력발전장치의 에너지 흡수 매카니즘이 파랑에 반응하는 진동특성을 파랑의 진동주기에 동조시켜 에너지 흡수효율을 극대화하는 파랑에너지를 이용한 가변 수주진동장치에 관한 것이다. 본 발명은 내부 작동액(11)이 채워져 유동하도록 된 1개의 수평관로(1)와 이 수평관로(1)를 통해 서로 연통되는 수직관로 1(2a), 2(2b)로 구성된 U-자형 관로(3)와, 상기 수직관로 1(2a), 2(2b)와 연결되면서 격리판(4)을 중심으로 서로 격리된 에어 챔버 1(5a), 2(5b)를 갖춘 가변 수주동체(6)와; 상기 에어챔버 1(5a), 2(5b)를 연결하는 공기관로(7); 상기 공기관로(7) 사이에 배치되는 3개의 제어밸브(CV1, CV0, CV2); 상기 각각의 에어챔버 1(5a), 2(5b)와 대기 사이에 배치되는 압력센서(8a,8b)들과 한쪽 수직관로(2a)에 배치되는 수위센서(9) 및; 상기 제어밸브(CV1, CV0, CV2)들과 압력센서(8a,8b) 및 수위센서(9)가 연결되는 제어기(10)로 이루어진 구조로 되어 있다.
