리치타입 지게차의 조작레버 가드부재 요약정보 및 구매

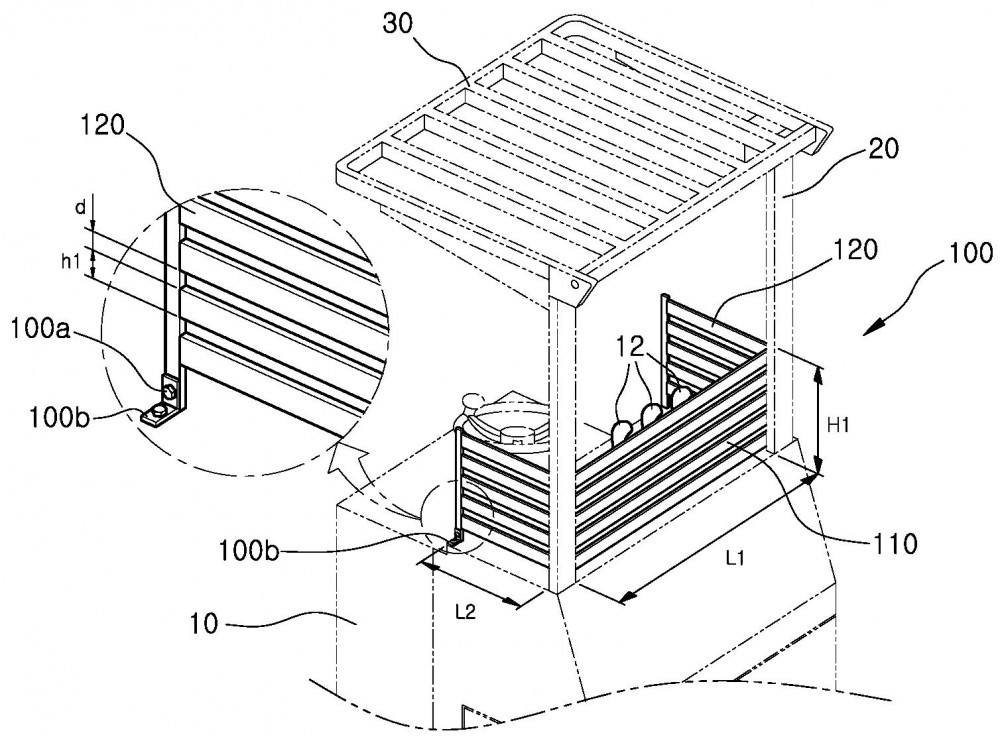

본 고안은 리치타입 지게차의 조작레버 가드부재에 관한 것으로서, 작업자가 지게차의 차체와 마스트 조립체 사이의 발판에 탑승하여 조작레버를 조작하는 것을 원천적으로 방지하는 데 그 목적이 있다. 이를 위하여 본 고안은, 차체(10)의 상부에 구비되는 다수의 조작레버(12)와, 차체(10)의 상부 전방에 수직으로 설치되는 한 쌍의 수직 프레임(20)과, 상기 수직 프레임(20)의 상부에 수평으로 구비되는 오버헤드 가드(30)와, 차체(10)의 하부에 구비되어 있다가 전방으로 인출되는 한 쌍의 레그(40)와, 상기 레그(40)의 상부에 구비되는 마스트 조립체(70)와, 상기 한 쌍의 레그(40)를 연결하는 발판(40a)과, 상기 마스트 조립체(70)의 전방에 구비되는 캐리지(80)와, 상기 캐리지(80)의 전방에 구비되는 한 쌍의 포크(90)와, 상기 레그(40)의 하부에 구비되는 전륜(50)과, 상기 차체(10)의 하부에 구비되는 후륜(60)을 포함하여 이루어지는 리치타입 지게차에 있어서, 상기 차체(10)의 상부 전방에, 작업자가 상기 발판(40a)에 탑승한 상태에서 상기 차체(10)의 상부에 구비된 조작레버(12)를 조작하는 것을 방지하기 위한 조작레버 가드부재(100)가 더 구비되는 것을 특징으로 한다.
