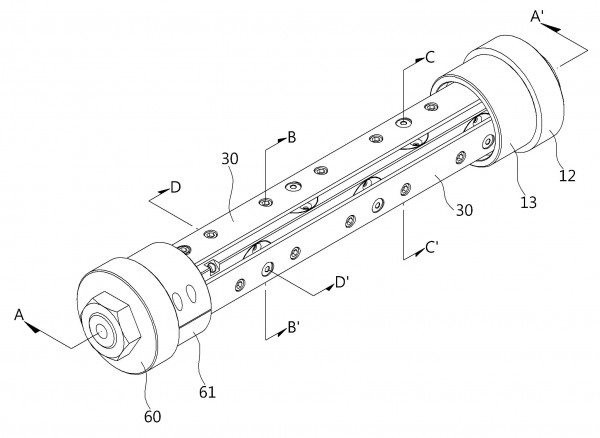

본 발명은 볼트홀 센터링용 방사방향 확장 유압램에 관한 것으로, 중앙에 길이 방향으로 오일 공급공(11)을 구비하는 사각축(10)과; 상기 사각축(10)의 각 변에 삽입 설치되는 다수의 램몸체(20)와; 상기 램몸체(20)의 외측에 연결 설치되는 다수의 푸시바(30)와; 상기 사각축(10)에 설치되어 상기 푸시바(30)를 탄성 지지하는 탄성 지지수단(P)과; 상기 사각축(10)의 전방 단부와 후방 단부측에 각각 설치되는 클리퍼(50) 및; 체결수단(60)으로 구성되어 유체의 가압으로 방사방향으로 가변하는 유압램을 길이 방향을 따라 복수 설치함으로써 유체를 가하는 간편하고 용이한 방법으로 대형 터빈의 커플링 볼트 체결용 볼트홀의 센터링 작업을 안전사고의 우려 없이 손쉽게 단시간에 할 수 있어 경비절감을 달성하는 경제성이 탁월하면서도 정비품질의 향상으로 신뢰성 향상을 달성할 수 있고, 길이가 긴 대형 터빈의 커플링 볼트 체결용 볼트홀의 센터링 작업에 채용하기에 적합하고, 슬리브나 볼트의 외경이 손상됨이 없이 센터링 작업을 할 수 있을 뿐만 아니라 탄성체의 복원력으로 투입된 유체의 드레인을 용이하게 할 수 있어 사후관리의 편리성이 증대되고 센터링 작업을 효율적으로 할 수 있는 각별한 장점이 있는 유용한 발명이다.

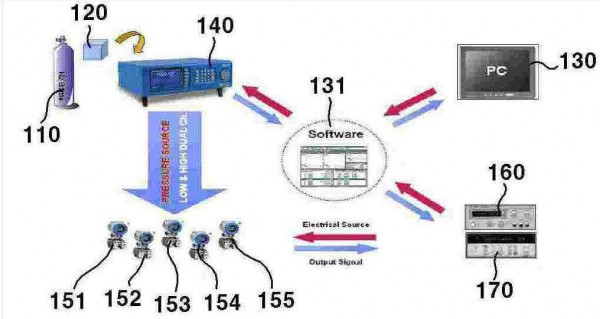

지능형 압력전송기(APT3100)의 시험 및 교정을 자동으로 실행할 수 있도록 한 지능형 압력전송기의 시험 및 교정 장치가 개시된다. 개시된 지능형 압력전송기의 시험 및 교정 장치는, 압력 전송기를 자동으로 시험 및 교정하기 위한 전용 소프트웨어를 구비하고, 상기 전용 소프트웨어를 실행시켜 시험 대상을 순차적으로 시험 및 교정하기 위한 단말기와; 상기 단말기와 통신을 통해 시험 대상의 시험 및 교정을 위한 데이터를 수신하고, 상기 수신한 데이터에 대응하게 상기 시험 대상의 압력을 컨트롤하는 압력 컨트롤러와; 상기 시험 대상으로부터 발생하는 측정을 위한 출력 값을 디지털 데이터로 변환하여 측정 데이터를 획득하고, 상기 측정 데이터를 상기 통신을 통해 상기 단말기에 전송하는 데이터 획득 시스템을 구비함으로써, 자동으로 압력 전송기를 시험 및 교정할 수 있게 된다.

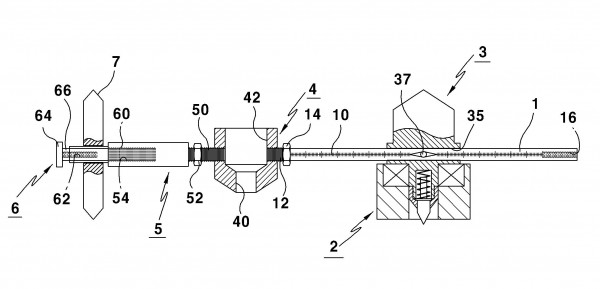

본 발명은 가스 절단기용 콤파스에 관한 것으로, 특히 절단작업이 이루어지는 장소에 관계없이 손쉽고도 편리하게 활용할 수 있는 원형 절단작업용 콤파스에 관한 것이다. 본 발명에 의하면, 지지대의 일측에는 마그네틱 시트에 결합되는 중심축부재를 결합 설치하고, 상기 지지대의 다른 일측에는 가스절단기의 팁용 팁고정구를 결합 설치하며, 상기 팁고정구의 외측으로 상기 지지대와 동일 연장선상에 연결대를 설치하고, 상기 연결대엔 로울러 고정축을 연결 설치하며, 그리고 상기 로울러 고정축엔 로울러를 설치하여 이루어지되, 상기 지지대는 바아 형태로 이루어지고 표면엔 눈금이 형성되어 중심축부재의 중심과 팁고정구의 중심 사이의 거리를 측정할 수 있게 구성되고, 일측에는 외측나사부가 형성되어 팁고정구와 나사 결합하고 고정너트에 의하여 고정 설치할 수 있게 구성되며, 다른 일측에는 내측나사부를 형성하여 길이의 연장시 또 다른 지지대를 결합하여 전체적인 지지대의 길이를 조절할 수 있게 구성이 이루어지는 가스 절단기용 콤파스를 제공한다.

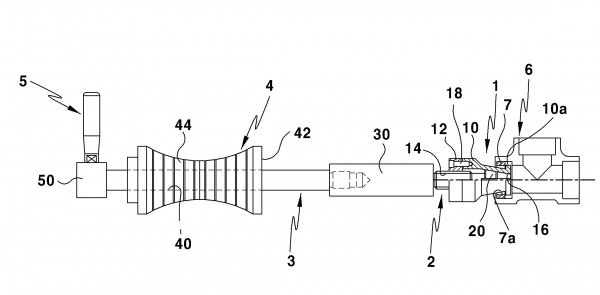

본 발명은 파이프 끝단 인출용 슬라이딩 해머장치에 관한 것으로, 특히 소켓 용접식 소구경 밸브, 커플링, 티이, 엘보우, 플랜지 등 배관의 신설 또는 보수 용접 작업장에 있어서 배관 작업 중 소켓형 밸브 및 피팅 재사용 시에 소켓 내부 파이프 끝단의 제거 시에 효과적으로 사용할 수 있도록 한 파이프 끝단 인출용 슬라이딩 해머장치에 관한 것이다. 본 발명에 의하면, 선단엔 외측에 후크부를 갖는 분할형 인출기구를 설치하고, 상기 인출기구의 내측엔 상기 후크부를 벌리기 위하여 가압 작동하는 가압기구가 설치되며, 상기 가압기구의 상부 위치엔 중심축부재가 설치되며, 상기 중심축부재엔 슬라이드 해머부재가 끼워지고, 상기 중심축 부재의 끝단엔 손잡이가 마련되어 이루어지는 파이프 끝단 인출용 슬라이딩 해머장치를 제공한다.

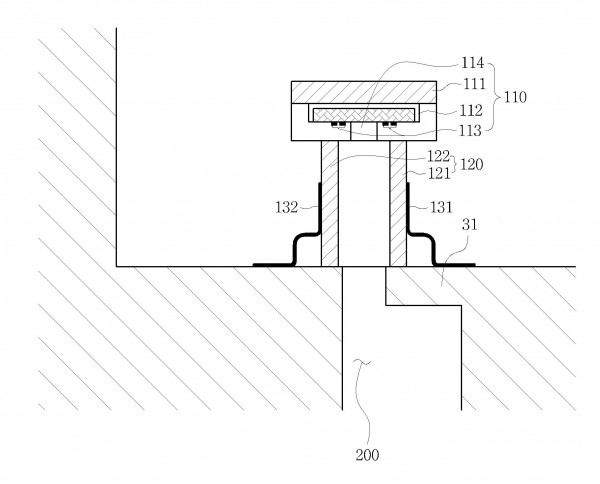

원자로공동 밀봉체가 개시된다. 일 실시예에 따른 원자로공동 밀봉체는 원자로를 운전시 또는 원자로 충수시에 따라 환형의 원자로공동의 상부에 형성된 슬라이딩 가이드를 따라 슬라이딩하면서 원자로공동을 개폐하는 원자로공동 개폐부 및 수조바닥면과 원자로용기 플랜지에 각각 형성되어 원자로공동 개폐부를 지지하는 지지부를 포함한다. 이에 따라 핵연료 교체시마다 밀봉체를 장착하거나 제거해야 하는 번거로움을 제거할 수 있고, 방사선 피폭의 우려를 줄일 수 있다. 또한 사전에 방사선 누설검사가 가능하여 작업효율을 향상시킬 수 있다.

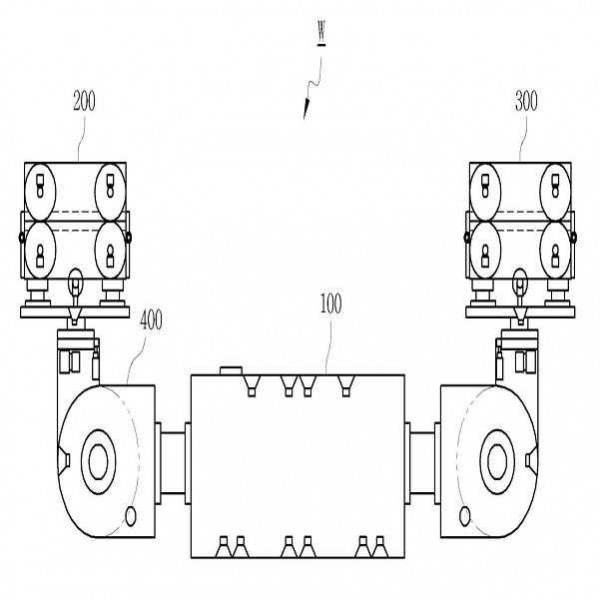

본 발명은 가공 송전선로 점검로봇을 개시한다. 본 발명은, 가공지선에 체결되어 이동하는 레일부와, 상기 레이부와 체결되는 관절부와, 상기 관절부와 체결되어 송전선을 검침하는 바디부와, 상기 바디부 및 상기 관절부에 체결되어 제 1 암을 포함한다.

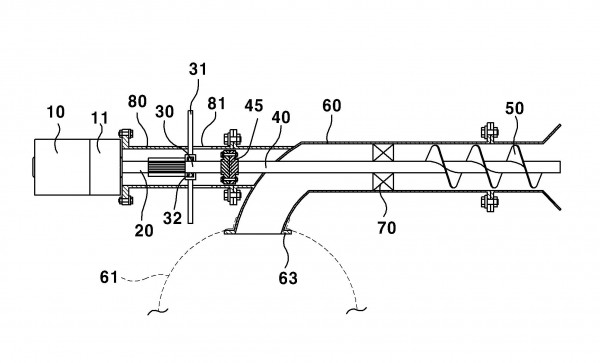

본 발명은 이동식 이물질 수거장치에 관한 것으로서, 이동이 용이하여 이물질이 쌓여져 있는 작업현장으로 신속한 이동이 가능하며 스크류 타입의 이송펌프 원리에 의하여 효과적인 이물질 수거 및 제거가 이루어질 수 있도록 하기 위한 것이다. 이를 실현하기 위한 본 발명의 수거장치는, 구동모터(10)의 모터축과 연결되어진 스플라인축(20)과; 상기 스플라인축(20)에 일단부가 체결되어지며 양측으로 대칭형태의 핸들(31)이 돌출 구비된 핸들축(30)과; 상기 핸들축(30)과 커플링(45)에 의해 연결되어진 구동샤프트(40)와; 상기 구동샤프트(40)의 일단부에 구성되어지는 스크류(50)와; 상기 스크류(50)의 회전 구동에 의해 외부로 부터 유입되는 이물질을 안내하는 안내관(60)과; 상기 안내관(60) 내에서 스크류(50)의 회동을 지지하는 지지베어링(70)과; 상기 스플라인축(20)과 핸들축(30) 그리고 구동샤프트(40)의 외부노출을 방지하기 위해 안내관(60)과 연결 구성되는 구동부하우징(80);을 포함하는 구성을 이룸을 특징으로 한다.

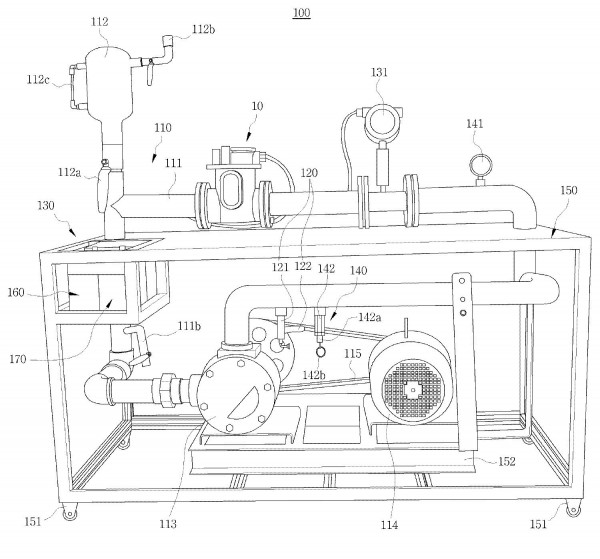

본 발명은 변압기를 기계적 고장으로부터 보호하는 부흐홀쯔 계전기(10)를 시험하는 시험장비(100)에 관한 것으로, 본 발명은 부흐홀쯔 계전기(10)의 내부에 오일을 순환시키는 오일 순환부(110), 오일 순환부(110)의 파이프(111) 내부에 가스를 주입하는 가스 주입부(120), 부흐홀쯔 계전기(10)를 실험하기 위한 환경을 설정하는 제어부(130), 오일 순환부(110)의 파이프(111) 내부의 압력이 급변할 때 파이프(111) 내부의 가스를 파이프(111) 외부로 배출시키는 가스배출부(140) 및 시험장비(100)의 기본 골격을 이루는 프레임(150)을 포함한다. 이와 같은 구성에 의해, 본 발명은 부흐홀쯔 계전기(10) 내부에 흐르는 오일의 유속을 변화시켜 차단동작점을 시험하는 차단동작 시험과 부흐홀쯔 계전기(10) 내부에 흐르는 가스량을 변화시켜 경보접점을 시험하는 경보동작 시험을 시행할 수 있다.

본 발명은 티그 용접기용 로터리형 원격 조절기에 관한 것으로서, 특히 직육면체 형태로 형성되고, 일측면이 커버에 의해 개폐 가능하도록 형성되는 박스와; "L"자 형태로 형성되어 상기 박스의 전면에 결합되는 토치 홀더 고정 패널과; 상기 토치 홀더 고정 패널의 측면에 결합되는 토치 홀더와; 상기 박스의 내부에 본체가 고정되고, 상기 박스의 일측면을 통해 노브가 노출되는 로터리 타입 가변 저항기; 및 상기 로터리 타입 가변 저항기의 노브의 단부를 고정하도록 상기 박스의 일측면에 고정되는 노브 지지 패널로 이루어지는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 밀폐된 박스 내에 로터리 타입 가변 저항기 본체를 내장시키고, 노브만을 외부로 노출시킴으로써 작업현장에서 발생하는 각종 이물질의 유입을 방지하여 장기간 사용시 저항의 소손 및 특성변화가 발생하는 것을 미연에 방지할 수 있다.

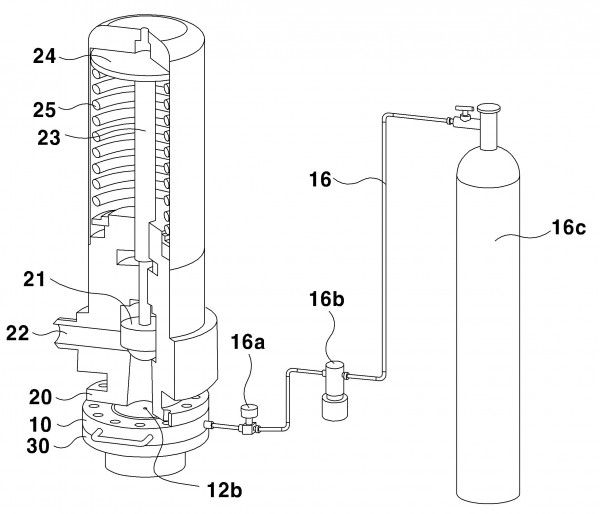

본 발명은 밸브 성능 시험용 테스트 플랜지에 관한 것으로서, 안전밸브 또는 릴리프밸브의 성능 테스트를 위한 검사시 직접 밸브의 입구측 플랜지와 배관 플랜지 사이에 삽입 설치가 가능한 테스트 플랜지를 제공함으로서 밸브를 취외해서 이동해야 하는 번거로움이 개선되어질 수 있도록 하기 위한 것이다. 이를 실현하기 위한 본 발명은, 밸브 성능 시험을 위해 유체의 이동이 안내되어지는 밸브의 입구측 플랜지(20)와 계통 배관측 플랜지(30) 사이에 삽입 설치가 가능한 테스트 플랜지 구조체는, 원판형상을 이루는 플랜지 몸체(10); 상기 플랜지 몸체(10) 양측에 돌출 구비되어진 손잡이부(11); 상기 플랜지 몸체(10) 내부를 관통하여 형성되어지되, 입구부(12a)는 플랜지 몸체 측벽면에 형성되어지고 출구부(12b)는 플랜지 몸체 상면 중앙에 형성되어진 유체 공급라인(12); 상기 압력 공급라인(12)의 출구부(12b) 주변을 감싸는 형태로 플랜지 몸체(10) 상면에 구비되어진 오링(13); 상기 밸브 입구측 플랜지(20) 및 계통 배관측 플랜지(30)와 스터드 볼트에 의한 결합을 위해 테두리 측을 따라 다수개가 일정 간격으로 관통 형성되어진 볼트 체결공(14);을 포함하는 구성을 이룸을 특징으로 한다.

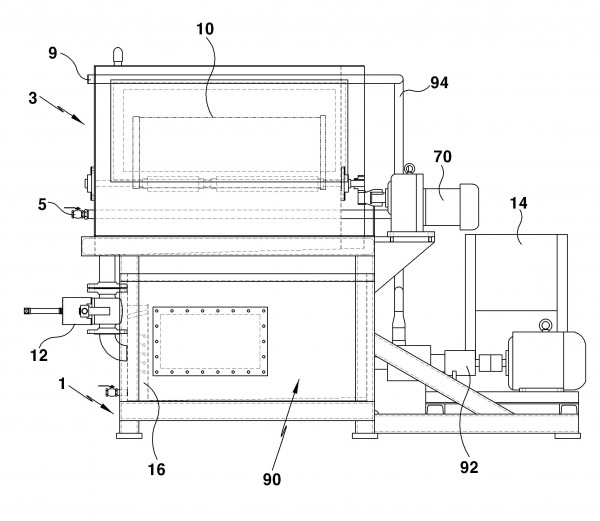

본 발명은 발전소의 대형 보일러 설비에 있어서 연료로 사용하는 중유의 연료여과기에 대한 세척장치에 대한 것으로, 특히 고품질의 세척이 빠른 시간 내에 효과적으로 이루어질 수 있도록 한 연료여과기용 세척장치에 관한 것이다. 본 발명에 의하면, 기대 상에 세척용 챔버를 설치하고, 세척용 챔버의 내부로서 하부엔 스팀 및 에어용 제1 스프레이 노즐을 설치하고, 상기 제1 스프레이 노즐의 상부 위치엔 구동롤러를 설치하며, 상기 구동롤러의 상부 위치엔 세척유용 제2 스프레이노즐을 설치하여 그 구성이 이루어진다.

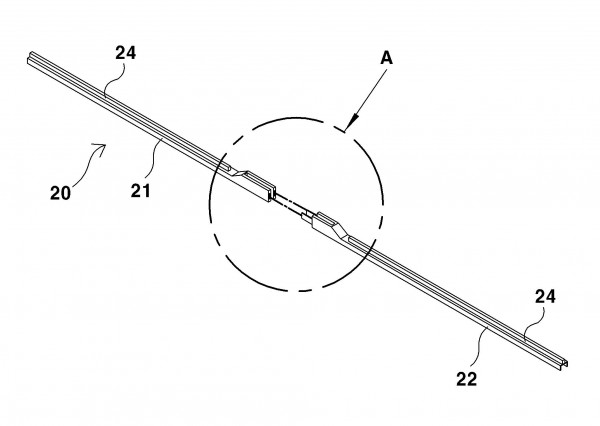

본 발명은 모델별 호환 가능한 증기발생기용 랜싱장치에 관한 것으로서, 증기발생기의 웨스팅하우스 F 모델과 델타60 모델에 공통적으로 적용이 가능하도록 함으로 모델별 장비개발에 따른 비용을 절감시키기 위한 것이다. 이를 실현하기 위한 본 발명은, 증기발생기(10)내의 튜브시트(11)에 침전된 이물질을 제거하기 위해 핸드홀(12)을 통해 가이드레일(20)이 삽입 설치되고, 상기 가이드레일(20)을 따라 이동이 이루어지는 이동로봇(30) 일측에는 고압수를 분사하기 위한 다수의 노즐공(41)이 구비된 노즐블럭(40)이 장착되는 랜싱장치에 있어서, 상기 가이드레일(20)은 양측의 핸드홀(12)에서 동시에 삽입이 가능하도록 제1레일(21)과 제2레일(22) 2개가 쌍을 이루어 상호 직선형태로 결합 가능한 구조를 이루되, 상호간 결합 부위에는 증기발생기(10) 중심에 설치된 중앙 지지봉(13)과의 간섭을 방지하기 위한 통공부(23)가 형성되며; 상기 노즐블럭(40)에 구비된 다수의 노즐공(41)에는 선택적으로 마개(42) 및 노즐구(43)가 결합 구성된 것을 특징으로 한다.

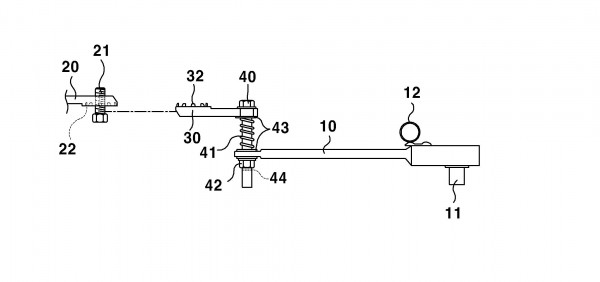

본 발명은 활선용 절연렌치에 관한 것으로서, 송전선로 및 배전선로에서의 활선상태 작업시 어떠한 작업위치에서도 금구류 볼트작업이 가능해지므로 긴급을 요하는 사고를 복구하기 위한 작업시간이 단축되어지도록 하기 위한 것이다. 이를 실현하기 위한 본 발명은, 볼트의 풀림 또는 조임작업이 가능하도록 선단부에 볼팅구(11)가 구비된 렌치(10)와; 상기 렌치(10)의 후단부에 연결되며 절연재질로 이루어진 일정길이의 절연스틱(20)과; 상기 절연스틱(20)과 렌치(10)를 연결하기 위해 구성되는 연결구(30)와; 상기 연결구(30)의 렌치 연결부위에서 상호 회동가능하도록 연결 구성되는 힌지볼트(40);를 포함하는 구성을 이룸을 특징으로 한다.

본 발명은 터빈밸브 구동기 유압배관용 연결커넥터 랩핑장비에 관한 것으로서, 고가의 연결커넥터를 교체하지 않고 커넥터 손상부위를 랩핑가공하여 재사용할 수 있도록 함으로 부품 교체에 따른 비용을 절감시키기 위한 것이다. 이를 실현하기 위한 본 발명은, 유압배관(1)을 터빈밸브 구동기 본체(2)에 연결하기 위하여 체결너트(3)와 쌍을 이루며 구성되는 연결커넥터(4) 선단의 시일 손상면(5)을 연마가공하기 위한 랩핑장비에 있어서, 상기 랩핑장비는, 상기 체결너트(3)와 나사치합이 이루어질 수 있도록 외주면상에 나사부(21)가 형성되어져 있으며, 선단측에는 상기 연결커넥터(4)의 시일 손상면(5)과 대응되는 경사면(25)을 형성하되, 상기 경사면(25)에는 손상면과의 마찰에 따른 연마가공을 위한 컴파운드입자가 구비되어져 있는 랩핑구(20)와; 상기 랩핑구(20)를 서포트하기 위한 지지로드(12) 및 상기 지지로드(12) 선단부에 구성되어 연결커넥터(4)의 내부 유로를 이루고 있는 중앙 통공을 차단하기 위하여 원판형태를 이루는 차단판(11)으로 이루어지는 이물질 차단구(10);를 포함하는 구성을 이룸을 특징으로 한다.

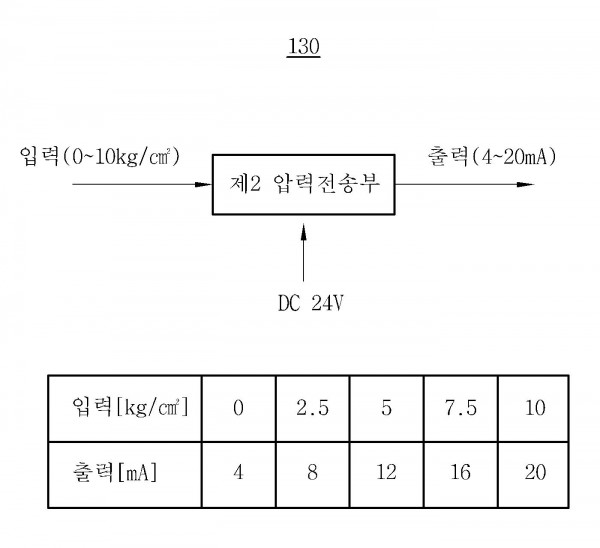

댐퍼류 교정장치 및 방법이 개시된다. 일 실시예에 따른 댐퍼류 교정장치는 댐퍼에 입력되는 입력유압값에 대응하여 상기 댐퍼가 출력하여야 하는 유압 레귤레이터 설정유압값을 설정하는 유압 레귤레이터와, 입력유압값에 대응하는 제1 전류값을 생성하는 제1 압력전송기와, 댐퍼의 개도에 따른 댐퍼의 실제 출력유압값에 대응하는 제2 전류값을 생성하는 제2 압력전송기와, 유압 레귤레이터 설정유압값에 대응하는 유압 레귤레이터 설정전류값과 댐퍼의 실제 출력전류값을 비교하여 댐퍼의 개도 이상유무를 판단하는 제어부 및 제1 압력전송기로의 입력유압값, 제2 압력전송기로의 입력유압값, 제1 전류값, 제2 전류값 및 유압 레귤레이터 설정전류값을 표시하는 표시부를 포함한다. 이에 따라 댐퍼의 개도율을 효율적으로 테스트할 수 있고, 댐퍼류 교정의 신뢰도를 향상시킬 수 있다.
