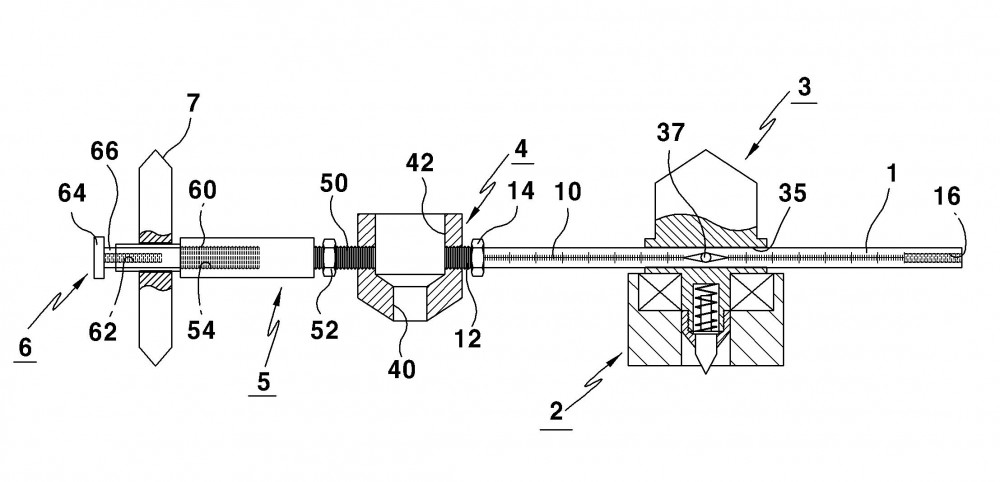

본 발명은 가스 절단기용 콤파스에 관한 것으로, 특히 절단작업이 이루어지는 장소에 관계없이 손쉽고도 편리하게 활용할 수 있는 원형 절단작업용 콤파스에 관한 것이다. 본 발명에 의하면, 지지대의 일측에는 마그네틱 시트에 결합되는 중심축부재를 결합 설치하고, 상기 지지대의 다른 일측에는 가스절단기의 팁용 팁고정구를 결합 설치하며, 상기 팁고정구의 외측으로 상기 지지대와 동일 연장선상에 연결대를 설치하고, 상기 연결대엔 로울러 고정축을 연결 설치하며, 그리고 상기 로울러 고정축엔 로울러를 설치하여 이루어지되, 상기 지지대는 바아 형태로 이루어지고 표면엔 눈금이 형성되어 중심축부재의 중심과 팁고정구의 중심 사이의 거리를 측정할 수 있게 구성되고, 일측에는 외측나사부가 형성되어 팁고정구와 나사 결합하고 고정너트에 의하여 고정 설치할 수 있게 구성되며, 다른 일측에는 내측나사부를 형성하여 길이의 연장시 또 다른 지지대를 결합하여 전체적인 지지대의 길이를 조절할 수 있게 구성이 이루어지는 가스 절단기용 콤파스를 제공한다.
