밸브 성능 시험용 테스트 플랜지 요약정보 및 구매

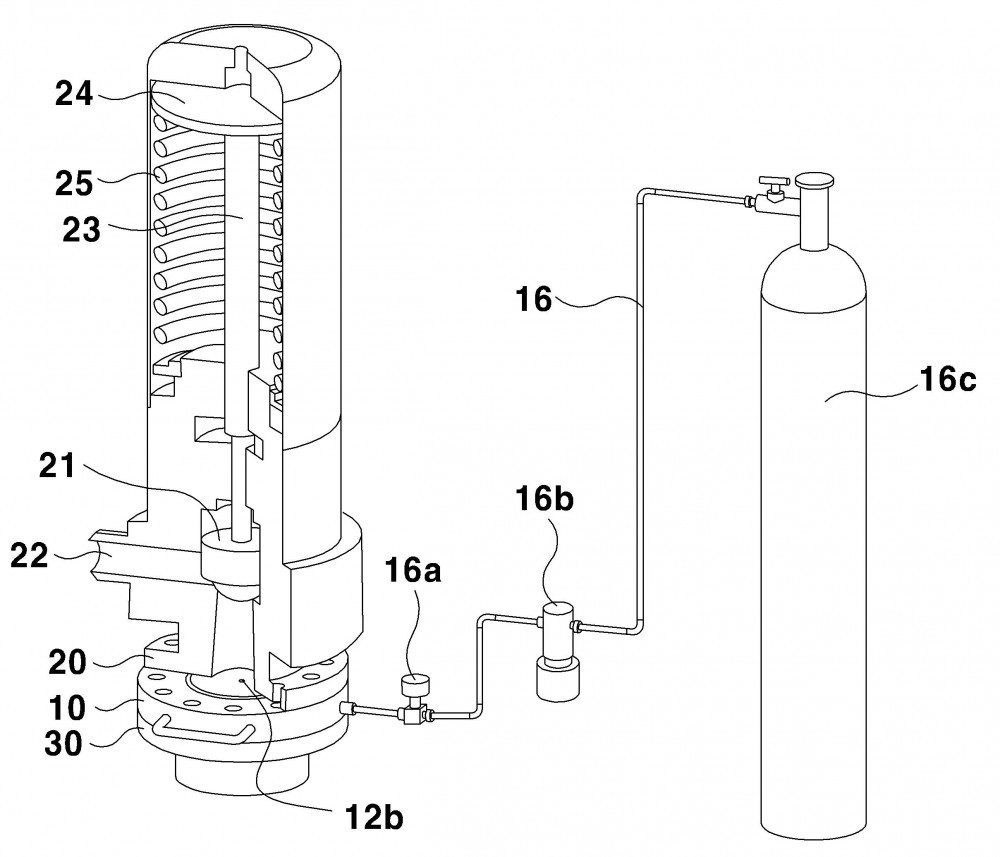

본 발명은 밸브 성능 시험용 테스트 플랜지에 관한 것으로서, 안전밸브 또는 릴리프밸브의 성능 테스트를 위한 검사시 직접 밸브의 입구측 플랜지와 배관 플랜지 사이에 삽입 설치가 가능한 테스트 플랜지를 제공함으로서 밸브를 취외해서 이동해야 하는 번거로움이 개선되어질 수 있도록 하기 위한 것이다. 이를 실현하기 위한 본 발명은, 밸브 성능 시험을 위해 유체의 이동이 안내되어지는 밸브의 입구측 플랜지(20)와 계통 배관측 플랜지(30) 사이에 삽입 설치가 가능한 테스트 플랜지 구조체는, 원판형상을 이루는 플랜지 몸체(10); 상기 플랜지 몸체(10) 양측에 돌출 구비되어진 손잡이부(11); 상기 플랜지 몸체(10) 내부를 관통하여 형성되어지되, 입구부(12a)는 플랜지 몸체 측벽면에 형성되어지고 출구부(12b)는 플랜지 몸체 상면 중앙에 형성되어진 유체 공급라인(12); 상기 압력 공급라인(12)의 출구부(12b) 주변을 감싸는 형태로 플랜지 몸체(10) 상면에 구비되어진 오링(13); 상기 밸브 입구측 플랜지(20) 및 계통 배관측 플랜지(30)와 스터드 볼트에 의한 결합을 위해 테두리 측을 따라 다수개가 일정 간격으로 관통 형성되어진 볼트 체결공(14);을 포함하는 구성을 이룸을 특징으로 한다.
