핀튜브용 지지대 제조장치 요약정보 및 구매

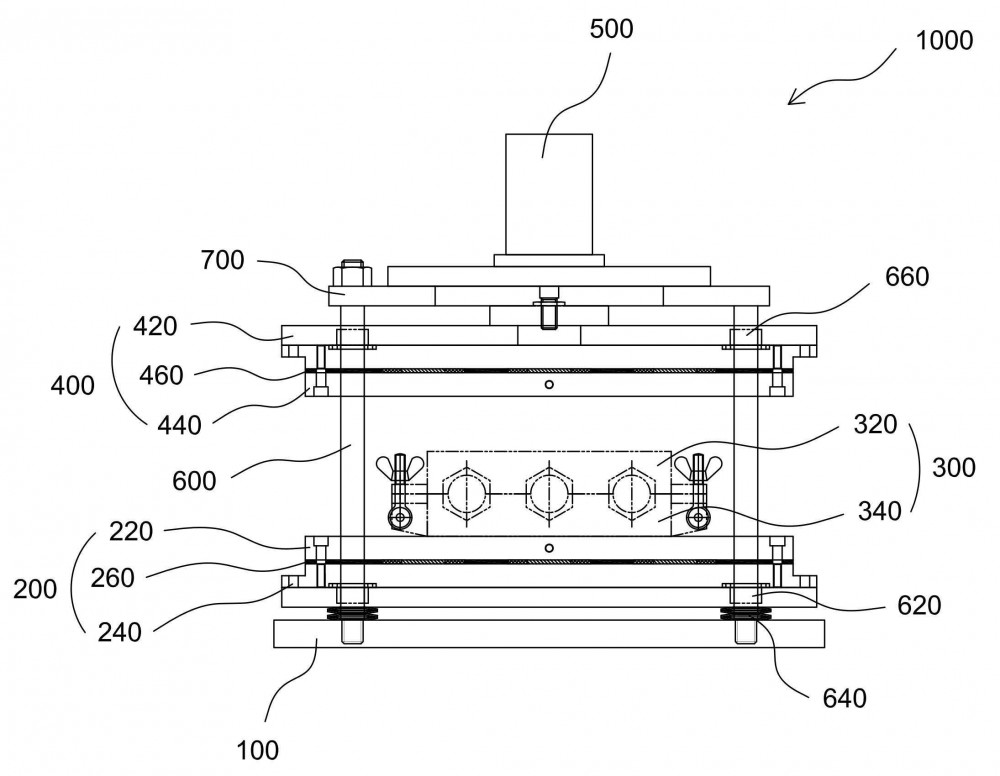

본 발명은 핀튜브용 지지대 제조장치에 관한 것으로, 상기 핀튜브용 지지대 제조장치는 지면과 수평방향으로 설치되는 베이스플레이트와, 상기 베이스플레이트의 상부에 결합되는 하부전열판과, 상기 하부전열판의 상면에 안착되되, 상,하부몰드로 구성되며, 내부에는 핀튜브가 삽입되는 삽입구가 형성되고, 삽입구의 가장자리에는 성형원료가 삽입되는 캐비티가 형성되어 지지대를 성형시키는 금형과, 상기 하부전열판의 상부에 일정간격 이격되게 설치되는 상부전열판과, 상기 상부전열판을 승하강시키는 에어실린더를 포함하되, 상기 지지대는 상기 금형 내부에서 성형됨과 동시에 핀튜브의 외측면에 융착되는 것을 특징으로 하며, 따라서 본 발명은 지지대를 성형함과 동시에 핀튜브의 외주연에 지지대를 융착시킴으로써, 제조가 용이할 뿐만 아니라, 상기 지지대가 핀튜브에서 이탈되지 않고 견고하게 핀튜브를 보다 안정적으로 지지하는 현저한 효과가 있다.
