제어봉구동축의 높이 측정장치 요약정보 및 구매

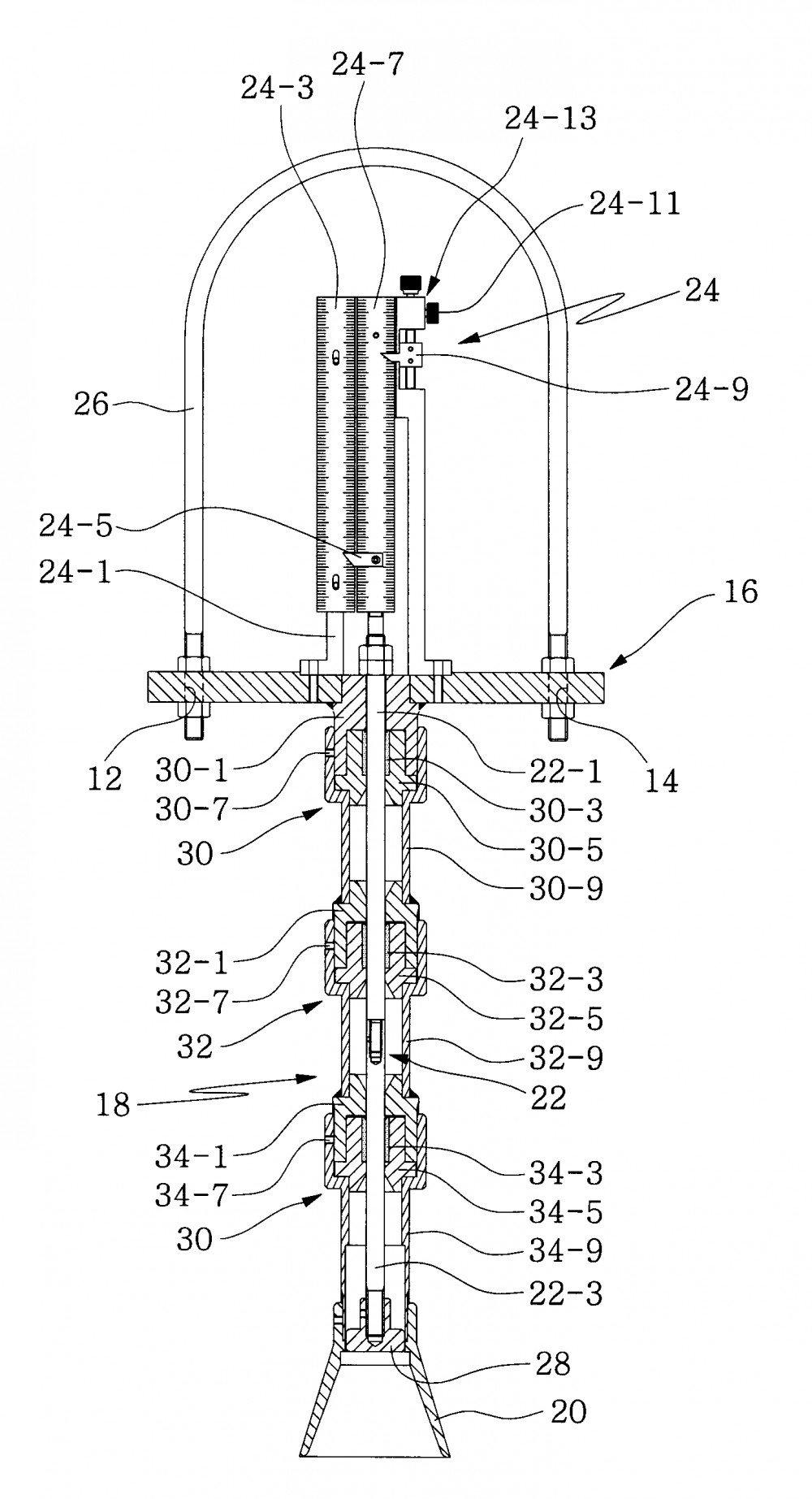

본 발명은 분리된 제어봉구동축을 원자로제어봉에 체결시킬 때, 제어봉구동축의 전체 높이와 제어봉구동축의 버턴 높이를 동시에 측정할 수 있도록 한 제어봉구동축의 측정장치에 관한 것으로, 이러한 본 발명은 제1 및 제2관통공을 갖는 베이스프레임과; 상기 베이스프레임의 제1관통공을 관통하여 설치되되 다단으로 분리 및 조립되는 튜브와; 상기 튜브의 하단부 외주면에 설치되고 원자로의 제어봉구동축을 상기 튜브의 통로로 안내하는 깔대기형상의 안내부와; 상기 튜브의 통로를 따라 길이방향으로 일정길이 설치되고 상기 제어봉구동축의 안내에 따라 상/하로 슬라이딩되는 샤프트와; 상기 튜브와 동일한 선상에 위치되되 상기 베이스프레임의 제1관통공의 상측에 설치되어 상기 샤프트의 슬라이딩에 따라 제어봉구동축의 전체높이와 제어봉구동축 버턴의 높이를 동시에 측정하는 측정수단과; 상기 베이스프레임의 제2관통공을 관통하여 설치 고정되어 측정장치의 이동이 용이하도록 하는 걸림고리; 로 구성된다.
