안전밸브 및 압력방출밸브의 인양장치 요약정보 및 구매

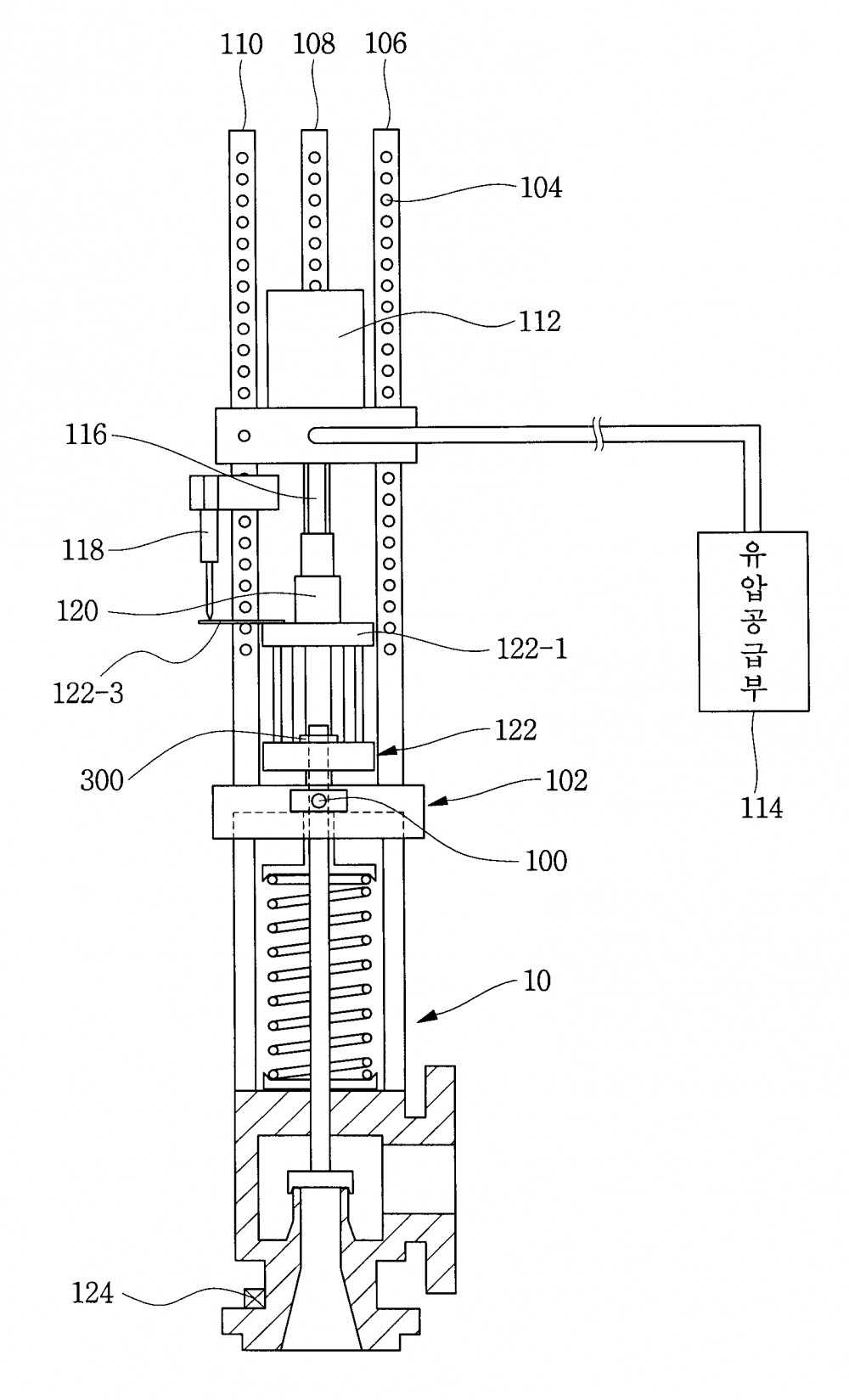

본 발명은 안전밸브 또는 압력방출밸브의 상면에 설치되어 계통의 진동이나 반발력에 충분히 견디고, 유압이 가압되지 않은 상태에서도 안전밸브 또는 압력방출밸브의 축 중심과 정렬 상태를 그대로 유지하는 안전밸브 및 압력방출밸브의 인양장치에 관한 것으로, 이러한 본 발명은 몸체에 일정간격을 두고 조임수단(100)을 가지며, 안전밸브 또는 압력방출밸브(10)의 상면에 안착되는 원통형상의 안착베이스(102)와; 상기 안착베이스(102)의 상면에 수직으로 형성되고 몸체에 다수개의 고정홀(104)을 갖는 제1, 제2 및 제3지지용다리(106)(108)(110)와; 사용자에 의해 상기 제1, 제2 및 제3지지용다리(106)(108)(110) 사이에 슬라이딩 가능하게 고정되는 유압실린더(112)와; 안전밸브 또는 압력방출밸브(10)의 축 중심과 정렬상태를 이루되, 유압공급부(114)의 유압공급시 상기 유압실린더(112)의 상사점 또는 하사점으로 이동하는 축(116)과; 상기 제3지지용다리(110)의 중부에 설치되고 상기 축(116)의 이동시, 안전밸브 또는 압력방출밸브(10)의 축의 이동을 센싱하는 변위센서(118)와; 상기 축(116)의 중부에 설치되고 상기 축(116)의 이동시, 안전밸브 또는 압력방출밸브(10)의 축의 인장응력을 센싱하는 인장응력센서(120)와; 상기 축(116)의 하부에 설치되되, 상기 축(116)의 이동시 안전밸브 또는 압력방출밸브의 스핀들너트(300)를 상/하로 이동시키는 원통형상의 스핀들홀더(122)와; 상기 안전밸브 또는 압력방출밸브의 외주면 일측에 설치되어 상기 안전밸브 또는 압력방출밸브의 순간열림시에 방출되는 에어의 소리를 센싱하는 음향감지센서(124)로 구성된다.
