주발전기 고정자 권선 정비용 냉각장치 요약정보 및 구매

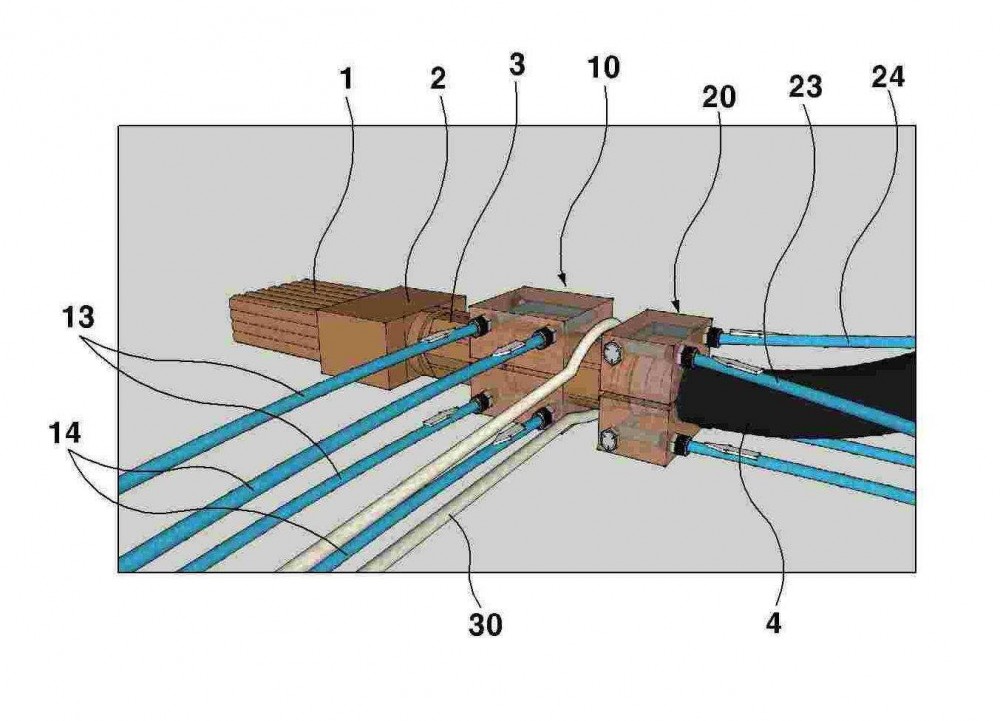

본 발명은 주발전기 고정자 권선 정비용 냉각장치에 관한 것으로서, 고정자 권선 정비과정에서 납땜 용융부위의 브레이징 작업시 주변 구조물의 온도가 상승되는 것을 방지하여 테프론호스의 열적손상에 따른 변형 등과 같은 악영향을 방지하기 위한 것이다. 이를 실현하기 위한 본 발명은, 권선을 형성하는 다수의 소선(1) 일단부에 워터클립(2)이 연결 구성되고, 상기 워터클립(2) 일측에는 냉각수 공급용 테프론호스(4)가 이음관(3)을 통해 연결되어진 고정자 권선의 테프론호스 연결부 정비용 냉각장치에 있어서, 상기 냉각장치는, 테프론호스(4)와 이음관(3)의 연결부위를 기준으로 양측에 각각 설치되어지는 제1냉각블럭(10)과 제2냉각블럭(20)으로 이루어지며; 상기 제1냉각블럭(10)과 제2냉각블럭(20)은 각각 2개가 쌍을 이루는 대칭형 구조를 이루되, 양측에는 이음관(3) 및 테프론호스(4)의 안착이 가능하도록 반원형상의 안착홈(11,21)이 형성되고; 상기 제1냉각블럭(10) 및 제2냉각블럭(20) 내부에는 냉각수가 유통되어질 수 있는 냉각수 유통공(12,22)이 형성되며; 상기 제1냉각블럭(10) 및 제2냉각블럭(20) 일측에는 상기 냉각수 유통공(12,22)으로 냉각수를 공급 및 배출하는 냉각수 공급호스(13,23)와 냉각수 배출호스(14,24)가 각각 연결 구성된 것을 특징으로 한다.
