공동주택 지역냉방을 위한 환기겸용 스탠드형 제습냉방 시스템_공조 요약정보 및 구매

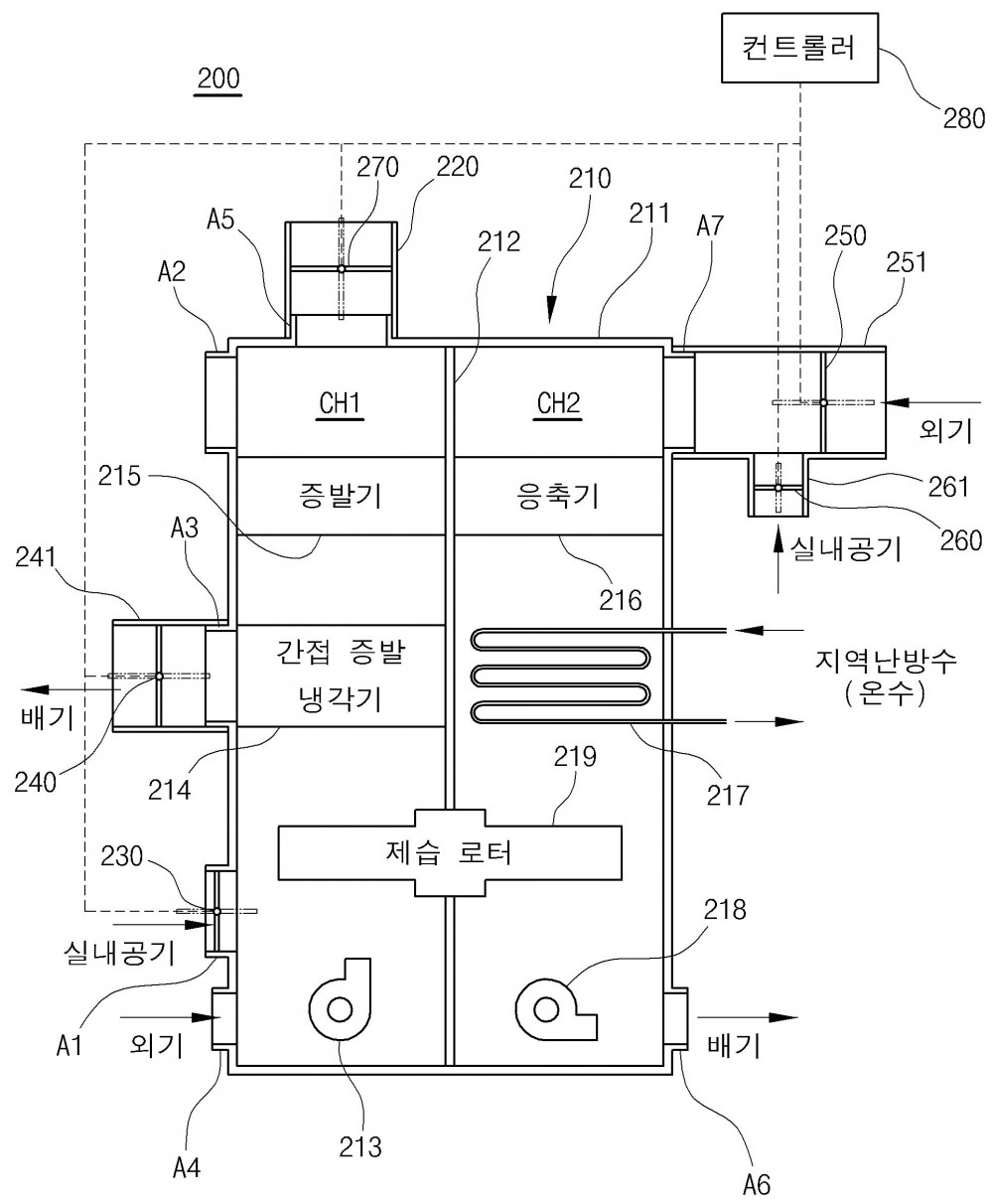

본 발명은 공동주택 지역냉방을 위한 환기겸용 스탠드형 제습냉방 시스템에 관한 것으로서, 특히 수직으로 직립이 가능한 함체 내에서 수직 격벽에 의해 건채널과, 습채널로 구획되고, 상기 건채널에 급기 송풍기와, 간접 증발 냉각기와, 증발기가 설치되며, 상기 습채널에 응축기와, 히팅 코일과, 배기 송풍기가 설치되고, 상기 수직 격벽 하단에 제습 로터가 설치되며, 상기 함체에서 건채널 측에 형성되는 흡기구와, 급기구와, 냉각기용 배기구와, 제 1외기 흡기구 및 환기 공급구가 각각 형성되고, 상기 함체에서 습채널 측에 배기구와, 제 2외기 흡기구가 각각 형성되는 제습 냉방 장치와; 공동 주택의 천정 내부에 설치되고, 상기 제습 냉방 장치의 환기 공급구와 연결되어 각 방으로 급기 디퓨져를 통해 환기를 수행하는 환기 덕트와; 상기 제습 냉방 장치의 흡기구에 설치되어 상기 흡기구를 개폐시키는 제 1댐퍼와; 상기 제습 냉방 장치의 냉각기용 배기구와 연계된 덕트에 설치되어 상기 냉각기용 배기구를 개폐시키는 제 2댐퍼와; 상기 제습 냉방 장치의 제 2외기 흡기구와 연계된 덕트에 설치되어 상기 제 2외기 흡기구를 개폐시키는 제 3댐퍼와; 실내 공기를 흡기시키도록 상기 제습 냉방 장치의 제 2외기 흡기구와 연계된 덕트에서 분기되어 설치된 흡기 덕트에 구비되고, 실내 공기를 상기 제 2외기 흡기구로 흡기시키거나 차단하는 제 4댐퍼와; 상기 환기 덕트에 설치되어 상기 제습 냉방 장치의 환기 공급구를 개폐시키는 제 5댐퍼; 및 사용자가 설정한 운전 모드에 따라 상기 제 1~5댐퍼를 제어하여 냉방 운전 또는 환기 운전을 수행하는 컨트롤러를 포함하는 것을 특징으로 한다. 상기와 같은 본 발명에 따르면 제습 냉방 장치와 댐퍼 및 환기 덕트를 이용하여 냉방 운전과 각 방의 환기 운전을 모두 수행할 수 있도록 함으로써 밀폐된 공간에서의 냉방중에도 실내 공기질의 저하 없이 쾌적한 냉방을 가능하게 할 수 있고, 하절기 외에는 환기 운전만으로 각 방의 실내의 공기의 정화가 가능하며 제습 냉방 장치 내부의 제습로터 열교환을 활용하여 폐열회수를 통한 고효율 환기기능을 제공할 수 있다.
