윗목과 아랫목의 분리난방이 가능한 바닥 복사 난방시스템 요약정보 및 구매

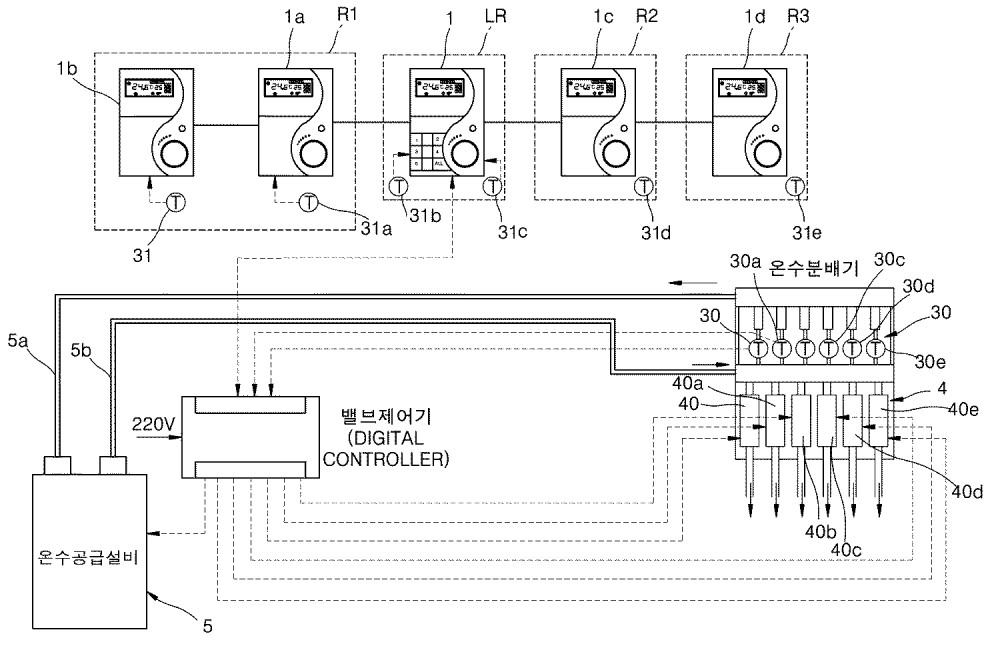

본 발명에 따른 윗목과 아랫목의 분리난방이 가능한 실내난방시스템은, 주거용 건물 안의 복수 개의 실내공간들(LR,R1,..)에 각각 설치된 복수 개의 실내온도조절기들, 상기 실내공간들(LR,R1,..)의 바닥체에 각각 매설되어 난방수를 순환시키는 온수배관들(20,20a,..), 공수를 공급하는 온수공급설비(보일러 또는 지역난방수 공급설비)(5), 상기 공수공급설비(보일러 또는 지역난방수 공급설비)(5)로부터 공급된 난방수를 상기 온수배관들(20,20a,..)로 분배하여 공급하고 상기 온수배관들(20,20a,..)로부터 환수된 난방수를 상기 온수공급설비(보일러 또는 지역난방수 공급설비)(5)로 보내는 온수분배기(3), 상기 각 온수배관들(20,20a,..)과 연결된 배관들에 설치되어, 각 실내공간들의 바닥에 설치된 바닥온도센서(31,31a,...,31e) 및 실내공간들의 환수관에 설치된 환수온도센서(30,30a,...,30e)로부터 온도 값을 받아 연산하여, 상기 각 온수배관들로 공급되는 난방수의 유량을 조절하는 복수 개의 밸브들(40,40a,...,40e)로 구성된 밸브제어기(4), 상기 실내온도조절기들과 통신가능하게 연결되며 상기 실내공간들의 실내온도가 사용자에 의해 설정된 설정온도와 일치하게 되도록 상기 각 밸브들(40,40a,...,40e)의 개도(開度)를 조절하기 위한 제어신호를 발생하여 상기 각 밸브들(40,40a,...,40e)에 인가하는 밸브제어기(2)를 포함하며, 상기 실내공간들 중 일부 실내공간의 난방영역은 윗목과 아랫목으로 구분되고, 상기 아랫목의 바닥체에 매설된 아랫목 온수배관(20)과 상기 윗목의 바닥체에 매설된 윗목 온수배관(20a)은 서로 독립적으로 상기 온수분배기(3)에 연결되고, 상기 온수분배기(3)는 상기 아랫목 온수배관(20)과 상기 윗목 온수배관(20a)에 공급되는 난방수의 유량을 서로 다르게 설정할 수 있다. 본 발명은 현대적인 난방방식에 우리나라의 전통적인 온돌난방의 윗목 아랫목의 개념을 융합한 것으로서, 하나의 방 또는 거실 내에서 윗목과 아랫목의 온도를 서로 다르게 별도로 조절하여 거주자들에게 쾌적한 온열환경을 제공하며, 에너지(연료비 또는 지역난방열량)의 절감효과를 거둘 수 있는 장점이 있다.
