액체 배관계의 맥동 압력파에 의한 모사발생 시스템 요약정보 및 구매

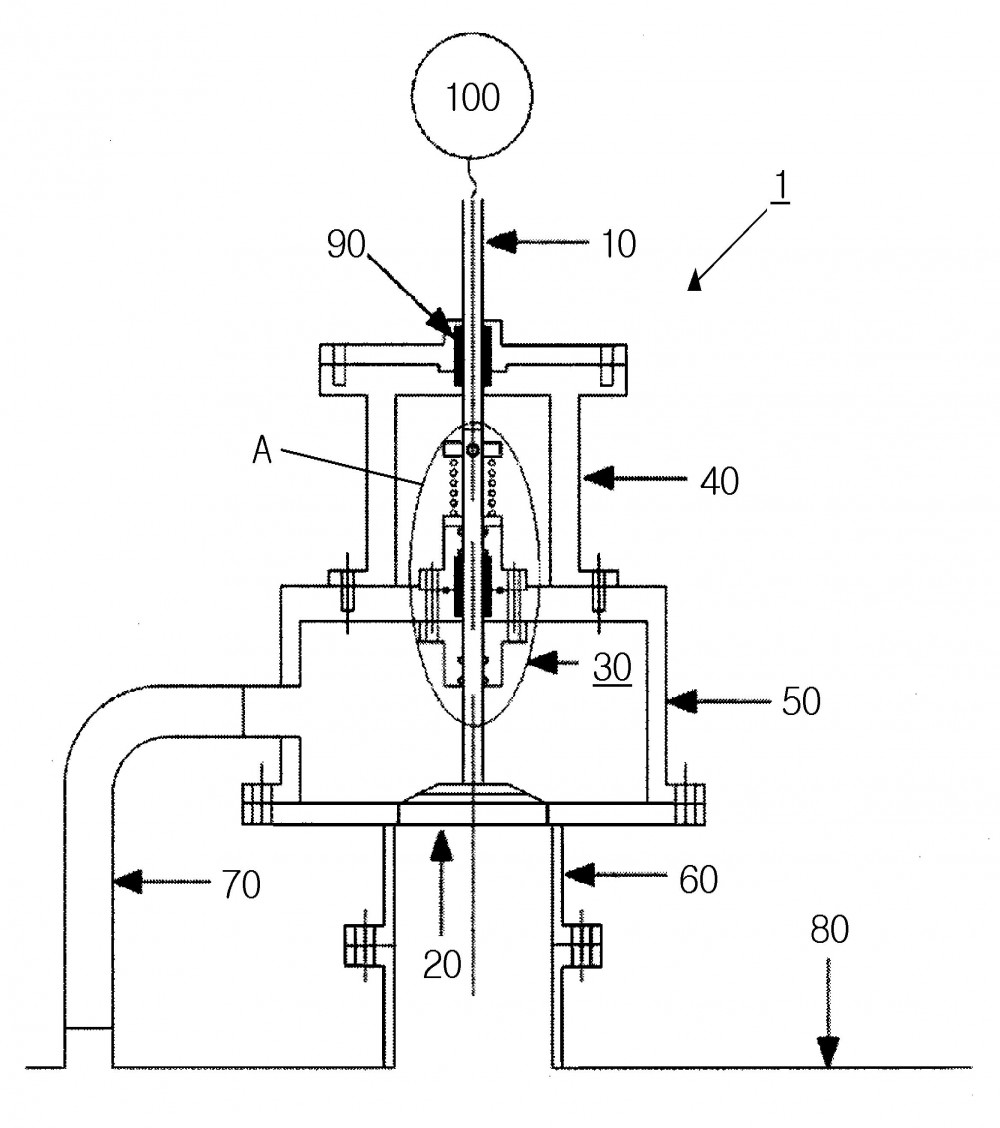

본 발명은 발전소 및 석유화학플랜트의 펌프, 열교환기, 밸브 등으로 구성하는 배관시스템 내부에서 발생하는 난류성 유동, 케비테이션, 플러싱, 음향 공명, 각종 와류 또는 수격 등의 유체유발 현상을 모사하여 과도한 맥동현상을 해소하는 대책 설계 및 대책 검증을 실험할 수 있는 액체 배관계의 맥동 압력파에 의한 모사발생 시스템에 관한 것으로, 본 발명에 따른 기계식으로 발생시키는 맥동압 모사발생 시스템은 크게 모사 배관계의 작동액체를 수용하여 피스톤의 작동을 원활히 유지시켜 주는 액체 수용 공간부, 두 개의 부싱과 4개의 오링을 두 개 기밀블럭에 일정 간격으로 적용하는 실링장치를 수용하는 공간부, 그리고 양 공간의 중앙을 관통하여 액체를 실링하는 공간의 바깥쪽에 설치된 가진기로부터 왕복 가진력을 받아 직선왕복 운동을 하는 축과 피스톤의 작동부로 구성하고, 피스톤의 왕복운동을 통하여 기계식으로 맥동파를 작동액체에 직접 발생시키고 발생 맥동파를 모사 배관계로 안내하는 배관으로 구성하여 대상 액체 배관계의 압력 맥동파를 모사함으로써 유체유발에 대한 대책 설계 및 검증을 위하여 적용함으로써 고질적인 유체유발 과도 진동의 대책수립에 적용할 수 있고 고주파수 영역의 각종 검증 시험용으로 사용할 수 있다.
