상품 기본설명

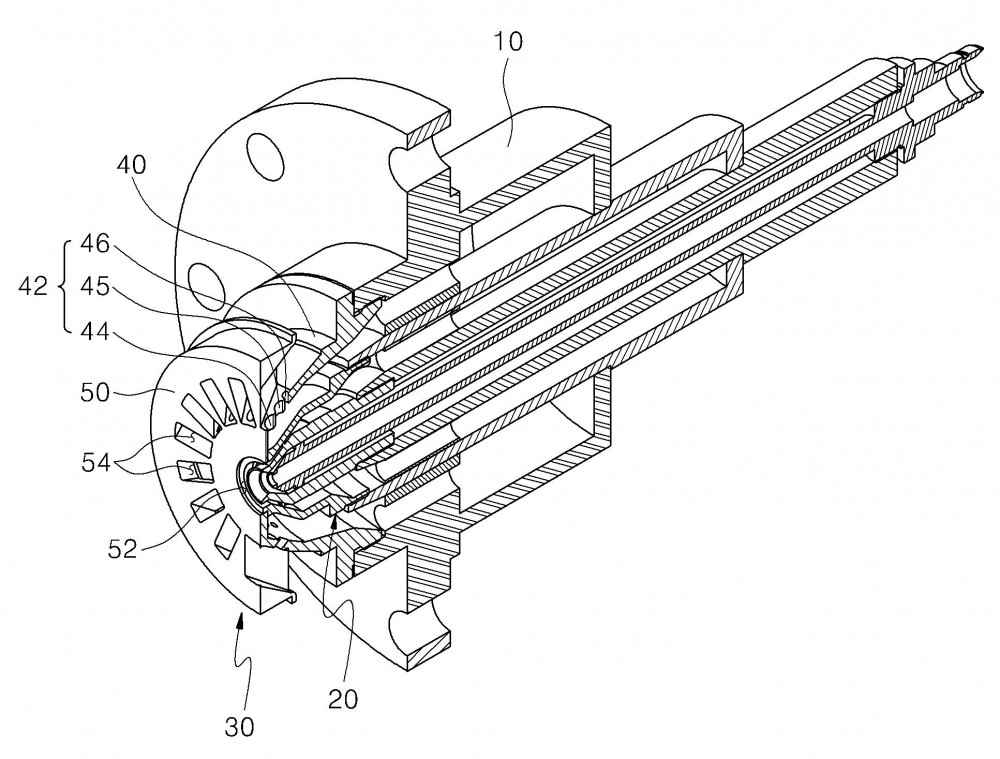

본 발명은 석탄가스용 가스터빈 연소기에 관한 것이다. 이러한 본 발명은 하우징과, 상기 하우징의 중심부에 장착되는 파일럿노즐 및, 상기 하우징과 결합되면서 상기 파일럿노즐의 앞쪽에 구비된 스월러를 포함하는 가스터빈 연소기에 있어서, 상기 스월러는 상기 파일럿노즐을 감싸고 원주면 길이방향으로 1군의 분사구가 둘레를 따라 일정간격으로 배열로 형성된 원추형 제1스월러부와, 상기 제1스월러부 앞쪽에 분사방향의 수직되게 배열되고 중앙에 파일럿 연료분사구가 형성됨과 아울러 상기 파일럿 연료분사구를 기준으로 일정거리를 두고 상기 복수열의 분사구와 대응되게 복수의 스월그루브가 형성된 제2스월러부로 이루어져 있다. 1군의 분사구와 복수의 스월그루브를 통하여 연소기에서 화염의 역화를 방지하면서 석탄가스를 안정되게 연소시킬 수 있다.
