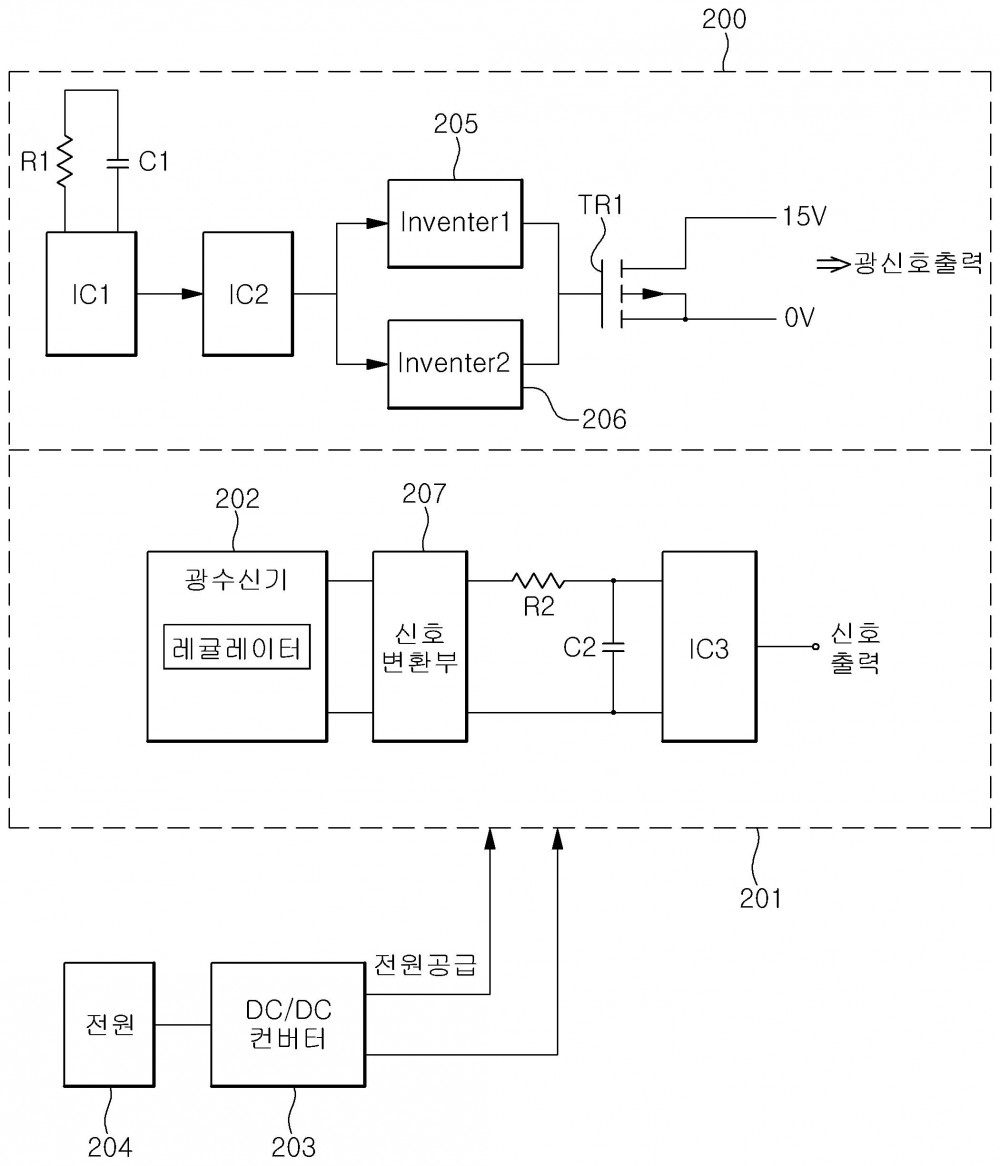

본 발명은 고압직류 송전에 있어서, 전력변환소자인 사이리스터의 밸브에 누수가 발생하였는지 감지하는 카드의 개선된 구조에 대한 발명으로서, 순간 써지 전압 및 열화에 대한 내성, 동작 특성, 신뢰성, 및 광수신기 또는 전원부에 설치된 정전압 레귤레이터의 불량을 손쉽게 수리하기 위한 카드 구조를 제안한다. 상기 목적을 달성하기 위하여, 본 발명의 실시 예에 따른 고압직류송전용 사이리스터 밸브의 냉각수 누수 감지 카드는, 일반적인 고압직류송전 밸브의 냉각수 누구 감지 카드의 구조에 있어서, 펄스 신호에 따른 전기 신호에 대해서 광신호를 생성하는 병렬로 연결된 제1 및 제2 인버터 버퍼회로를 포함하는 광송신회로와, 생성된 광신호를 광케이블에 따라 수신하고 이를 전기 신호로 바꾸어 다시 펄스 신호를 생성하는 광수신기를 포함한 광수신회로와, 광송신/수신회로에 전원을 공급하는데 있어서 이중 공급선을 가지는 전원부를 포함한다. 광수신회로에 포함된 광수신기는, 수신한 광신호에 정전압을 인가하여 광신호를 처리하도록하는 착탈 가능한 레귤레이터를 포함한다.
