분포형 TDR 센서를 이용한 침하계 요약정보 및 구매

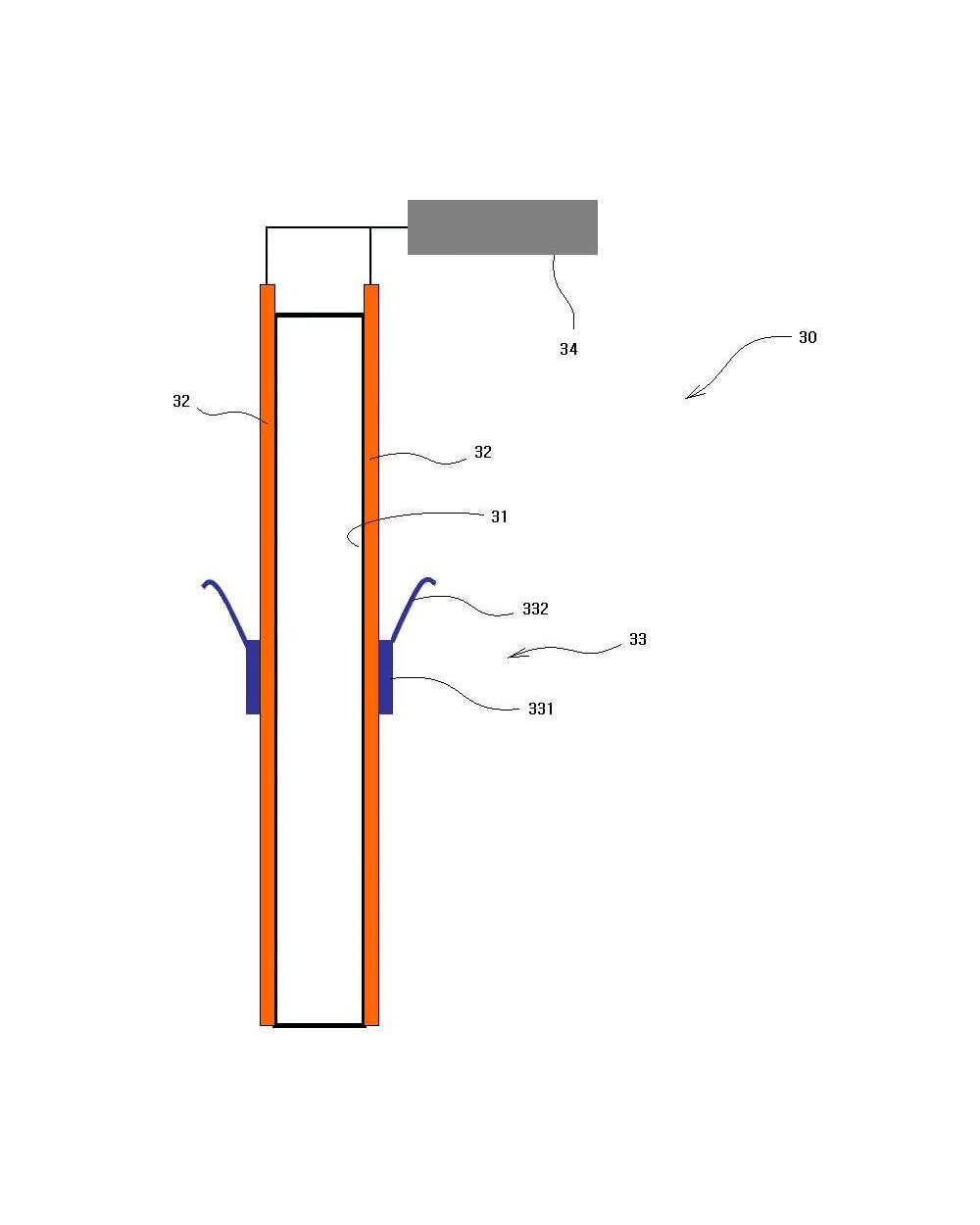

본 발명은 분포형 TDR 센서를 이용한 침하계에 관한 것이다. 이는, 지반 내의 층별 침하량을 측정하는 침하계에 있어서, 지반 내에 수직으로 굴착된 굴착공에 삽입되고 전체적으로 균일한 유전율을 가진 유전체로 된 수직가이드(31)와; 상기 수직가이드(31)의 길이를 따라 표면에 부착되며, 전기펄스 신호를 전송하고 반사되는 신호를 수신하기 위한 적어도 하나의 전기적인 도체(322, 324)를 포함하는 TDR센서(32)와; 상기 수직가이드(31)의 길이를 따라 표면에 부착되고 상기 수직가이드(31) 주변의 지반이 침하함에 따라 상기 수직가이드(31)를 따라 침하하는 적어도 하나의 스파이더 유전체(33); 및 상기 TDR센서(32)를 통해 전기펄스 신호를 송수신하고 수신된 신호를 처리하여 상기 적어도 하나의 스파이더 유전체(33)의 위치를 감지하기 위한 데이터 로거(34)를 포함하여 구성한다. 이에 따라 수동 또는 자동 침하계를 저렴하게 구성가능하고, 구조가 단순하므로 설치가 간단하며 또한 지상에서 전기적 펄스를 전송하고 수신하는 방식을 사용하여 계측이 간편하게 이루어질 수 있도록 하는 등의 현저한 효과가 있다.
