H형강 전단보강용 멀티 스티프너 요약정보 및 구매

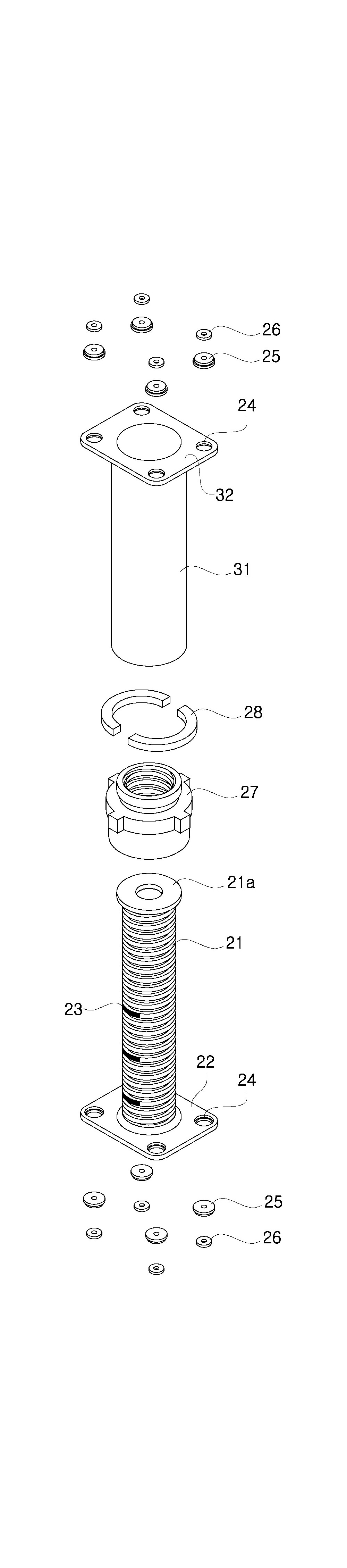

본 발명은 H형강 전단보강용 멀티 스티프너에 관한 것으로서, 종래 멀티 스티프너의 제조비용을 절감하고 최대 압축하중을 증가시켜 구조적 안전성을 향상시키는 데 그 목적이 있다. 이를 위하여 본 발명은, 일단에 사각형상의 내관받이판(22)을 구비한 내관부재(21)와, 일단에 사각형상의 외관받이판(32)을 구비한 외관부재(31)와, 상기 내관받이판(22) 및 외관받이판(32)에 구비되는 자석(26)과, 스티프너의 길이를 조절하기 위한 길이조절용 암나사(27)를 포함하여 이루어져, H형강 띠장(110)의 플랜지 사이에 설치되는 멀티 스티프너에 있어서, 상기 내관부재(21)의 외주면에 사각나사가 이중나사로 형성되고, 상기 길이조절용 암나사(27)의 내주면에 사각나사가 이중나사로 형성되며, 상기 길이조절용 암나사(27)는, 상부에 형성되는 외관부재 삽입부(27d)와, 상기 외관부재 삽입부(27d)의 하부에 형성되는 홈부(27e)와, 상기 홈부(27e)에 끼워지는 외관 플랜지(28)와, 원주 바깥쪽을 향해 돌출되는 복수의 돌출부(27a)를 포함하여 구성되고, 상기 외관부재(31)의 하부가 상기 외관부재 삽입부(27d)의 외면에 끼워지는 것을 특징으로 한다.

상품 선택옵션 0 개, 추가옵션 0 개
