왕복 이동하는 틸팅 패드를 구비한 베어링 요약정보 및 구매

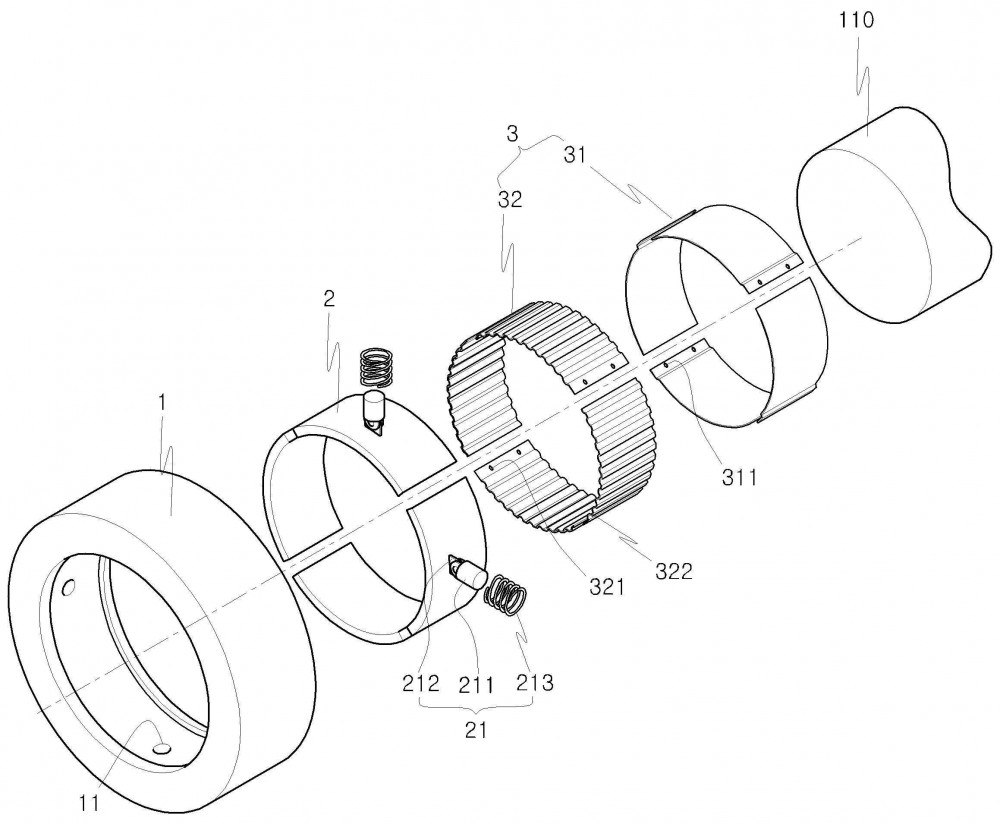

본 발명은 틸팅 패드가 힘의 방향으로 탄성적으로 지지되게 설치되어 댐핑 효과를 높일 수 있을 뿐만 아니라, 하중지지 능력 및 미스얼라인먼트에 대한 적응력이 향상되면서도 고속회전에서 회전축을 보다 안정적으로 지지하면서 떨림 현상이나 진동발생 등을 효과적으로 저감할 수 있는 왕복 이동하는 틸팅 패드를 구비한 틸팅 포일 베어링에 관한 것이다. 이러한 본 발명에 따른 저널베어링은 내부를 관통하여 형성된 축공의 내벽에 하나 이상의 로드 삽입홀이 형성된 베어링 하우징과 ; 상기 베어링 하우징의 내부에 피봇에 의해 회동될 수 있도록 설치된 하나 이상의 틸팅 패드를 포함하여 구성되데, 상기 피벗은 상기 로드 삽입홀에 삽입되는 로드와, 틸팅 패드의 저면에 형성되고 상기 로드에 힌지 고정된 힌지판, 및 상기 베어링 하우징과 틸팅 패드사이에 설치되어 틸팅 패드를 탄성적으로 지지하는 탄성체로 구성됨을 특징으로 한다. 또한 본 발명에 따른 트러스트베어링은 중앙에 축공이 형성되고 상부면에 하나 이상의 로드 삽입홀이 형성된 트러스트 판과 ; 상기 트러스트 판의 상부에 피봇에 의해 회동될 수 있도록 설치된 하나 이상의 틸팅 패드를 포함하여 구성되데, 상기 피벗은 상기 로드 삽입홀에 삽입되는 로드와, 틸팅 패드의 저면에 형성되고 상기 로드에 힌지 고정된 힌지판, 및 상기 트러스트 판과 틸팅 패드사이에 설치되어 틸팅 패드를 탄성적으로 지지하는 탄성체로 구성됨을 특징으로 한다.
