액상매체 분사식 팽창 겸용 증발 장치 요약정보 및 구매

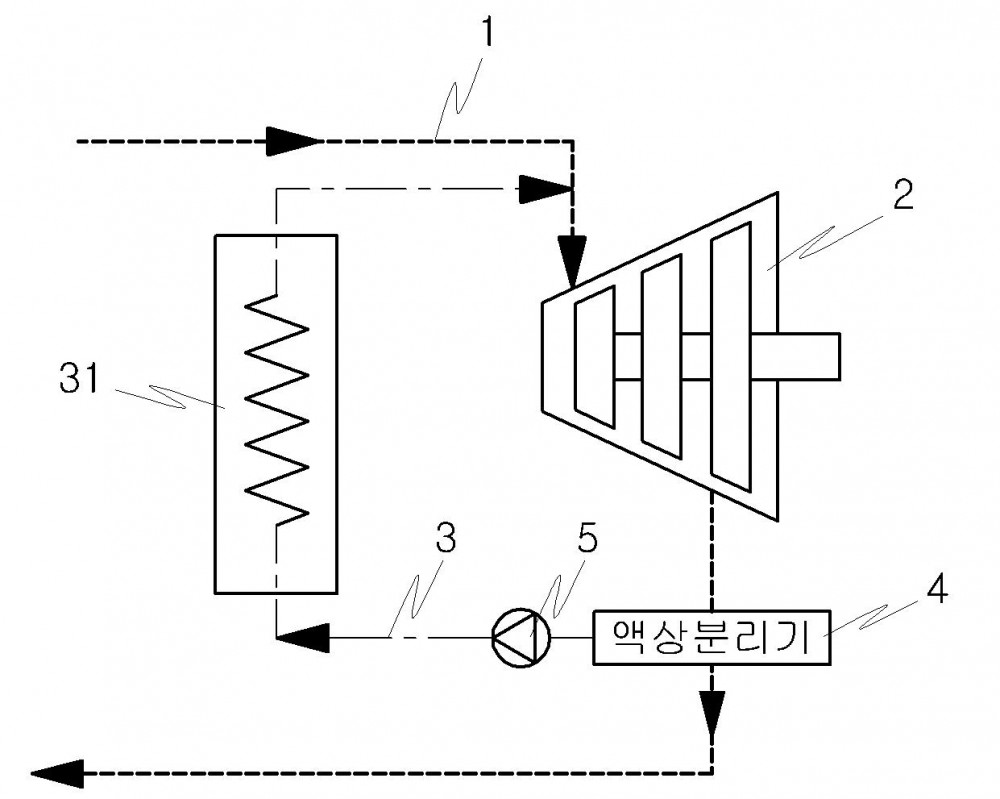

본 발명은 팽창과정에서 작동유체에 오일 또는 부동액과 같은 액상매체를 분사하여 분사된 액상매체의 현열에 의해 작동유체의 증발열을 공급하여 작동유체의 증발량을 높여 팽창일을 증가시킬 수 있게 한 팽창 겸용 증발 장치에 관한 것이다. 이러한 본 발명에 따른 액상매체 분사식 팽창 겸용 증발 장치는 냉동기나 증기동력 시스템에 구비된 작동유체관의 내부에 흐르는 작동유체를 팽창 및 증발시키는 수단에 있어서, 상기 작동유체관을 통해 공급 및 배출되는 작동유체를 팽창 및 증발시켜 저온 저압의 액체와 기체 상태로 변환시키는 팽창/증발기와 ; 상기 팽창/증발기와 연결된 작동유체관과 병렬로 연결되어 팽창/증발기에 공급되는 작동유체에 증발열을 공급하는 액상매체가 흐르며, 상기 팽창/증발기에 작용에 의해 내부에 흐르는 액상매체가 냉각되고 냉각된 액상매체에 의해 외부와 열교환이 이루지는 열교환부와 펌프를 구비한 액체 공급관과 ; 상기 팽창/증발기의 배출측에 연결된 작동유체관과 액상매체 공급관 사이에 연결되어 액체를 분리하는 액상분리기를 포함하여 구성됨을 특징으로 한다.
