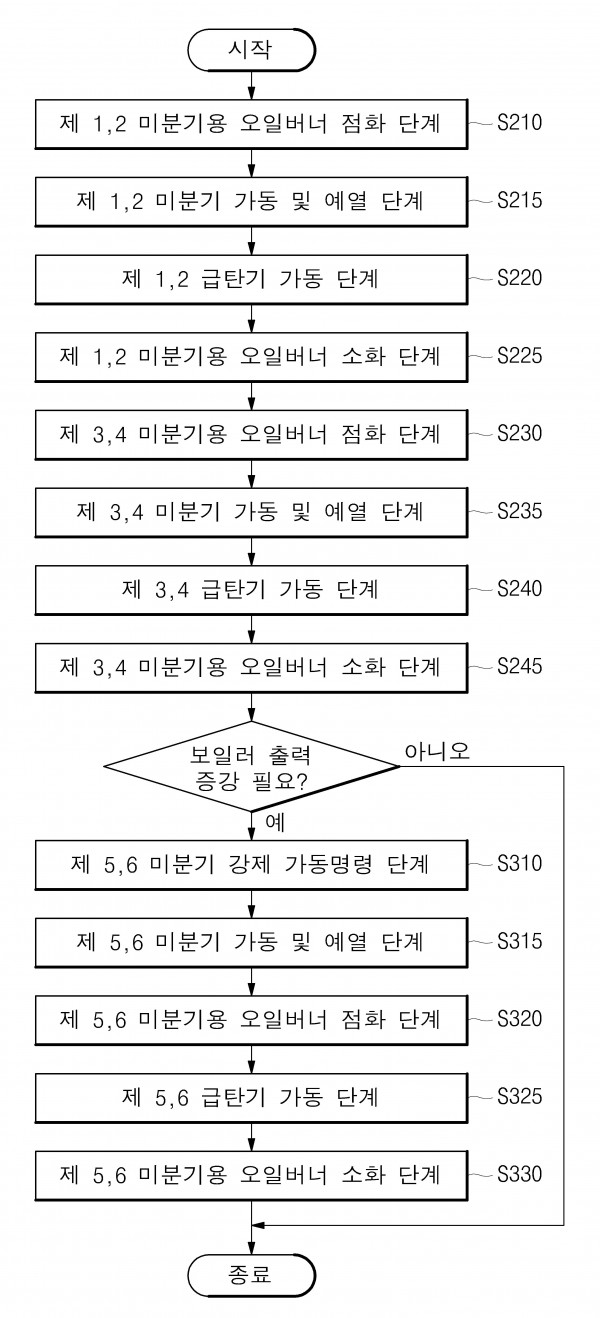

본 발명에 따르면, 상기 보일러 하측에 구비되는 제1,2미분기용 오일버너를 점화하는 제1,2미분기용 오일버너 점화 단계와; 제1,2미분기를 가동하며 보일러 연소가스를 유입하여 내부를 예열하는 제1,2미분기 가동 및 예열 단계와; 제1,2급탄기를 가동하는 제1,2급탄기 가동 단계와; 제1,2미분기용 오일버너의 작동을 중지하는 제1,2미분기용 오일버너 소화 단계와; 상기 보일러 중간 측에 구비되는 제3,4미분기용 오일버너를 점화하는 제3,4미분기용 오일버너 점화 단계와; 제3,4미분기를 가동하며 보일러 연소가스를 유입하여 내부를 예열하는 제3,4미분기 가동 및 예열 단계와; 제3,4급탄기를 가동하는 제3,4급탄기 가동 단계와; 제3,4미분기용 오일버너의 작동을 중지하는 제3,4미분기용 오일버너 소화 단계와; 제5,6미분기에 강제 가동명령을 내리는 제5,6미분기 강제 가동명령 단계와; 예비 출력 증강용으로 제5,6미분기를 가동하며 보일러 연소가스를 유입하여 내부를 예열하는 제5,6미분기 가동 및 예열 단계; 및 제5,6급탄기를 가동하는 제5,6급탄기 가동 단계;를 포함하는 석탄 화력 발전 설비의 운전제어방법이 제공된다. 이에 의하면, 제5,6미분기 가동 및 예열 단계 이후로 제5,6미분기용 오일버너 점화 시기를 늦춤으로써 그만큼 제5,6미분기용 오일버너 가동 연료를 절감할 수 있는 장점이 있다.

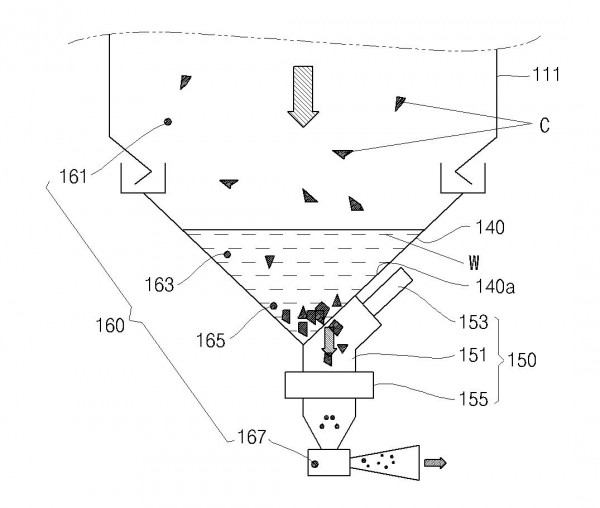

본 발명에 따르면, 노 내부에 미분탄과 공기가 함께 공급 및 연소되어 삽입 설치된 배관튜브 내의 물을 증기화 시키도록 구비되는 화력발전용 보일러; 상기 보일러의 하단에 연결되고 하측에 상기 보일러에서 낙하되는 크링커를 물과 함께 이송시키기 위한 출구가 형성되는 수조; 상기 수조의 출구와 연통 설치되는 유로부와, 상기 유로부 일측에 상기 출구를 개폐하도록 설치되어 상기 크링커를 선택적으로 유, 출입시키는 실린더 장치와, 상기 유로부 타측에 설치되어 유입되는 상기 크링커를 분쇄하는 그라인더가 구비되는 그라인딩 배출장치; 및 상기 보일러 노 내부의 상, 하부 압력변화를 검출하기 위한 압력센서와, 상기 수조의 수온을 검출하기 위한 수온센서와, 상기 수조의 수위를 검출하기 위한 수위센서와, 상기 그라인더의 부하에 따른 운전전류를 검출하기 위한 전류센서가 구비되는 데이터 수집장치;를 포함하는 것을 특징으로 하는 크링커 낙하 검출 장치가 제공된다. 이에 의하면, 노 내부의 압력, 수온, 수위 및 그라인더의 공급 전류 값을 분석함으로써 크링커 낙하로 인한 보일러 노 내부 압력변화 원인을 신속 정확히 파악할 수 있게 되어 발전기의 가동 신뢰성을 제고시킬 수 있다.

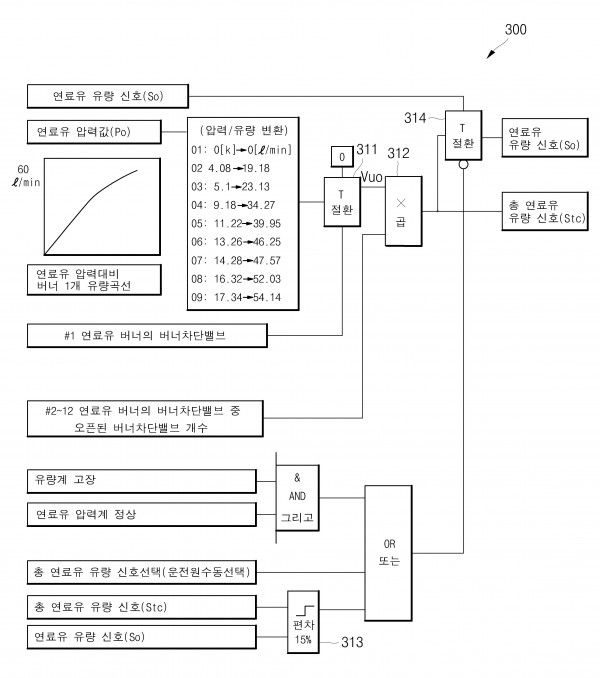

본 발명은 연료유 버너 유량 신호 안정화 회로부를 구비함으로써, 유량계의 불안정한 연료유 유량 신호로 인해 발생할 수 있는 보일러 연소 불안정 및 과잉 연료 공급에 의한 노내 폭발의 위험성을 줄일 수 있는 보일러 연료유 제어 시스템에 관한 것이다. 이를 위해, 본 발명에 따른 보일러 연료유 제어 시스템은 연료유가 유량계, 비상차단밸브, 유량제어밸브, 연료유 압력계, 복수의 버너차단밸브를 차례대로 통과해 복수의 버너로 공급되어 기동되는 보일러와 연결되며, 상기 유량계의 연료유 유량 신호를 이용해, 상기 보일러의 연료량을 제어하기 위한 연료량 주 제어 신호를 산출하는 연료량 메인 제어 회로부; 상기 유량계의 연료유 유량 신호를 이용해, 상기 버너로 공급되는 연료유의 유량을 제어하기 위한 유량 제어 밸브 신호를 산출하는 연료유 유량 제어 회로부; 및 상기 압력계로부터 측정된 연료유 압력값으로부터 하나의 버너에 공급되는 단위 연료유 유량값으로 변환하여 산출하고, 상기 단위 연료유 유량값과 오픈된 버너차단밸브의 개수를 곱해 구해진 총 연료유 유량값에 대한 총 연료유 유량 신호를 구하는 연료유 버너 유량 신호 안정화 회로부를 포함하며, 상기 연료유 유량 신호는 상기 총 연료유 유량 신호로 절환되어, 상기 유량 제어 밸브 신호를 산출하고 상기 유량 제어 밸브 신호를 산출하는데 사용되는 것을 특징으로 한다.

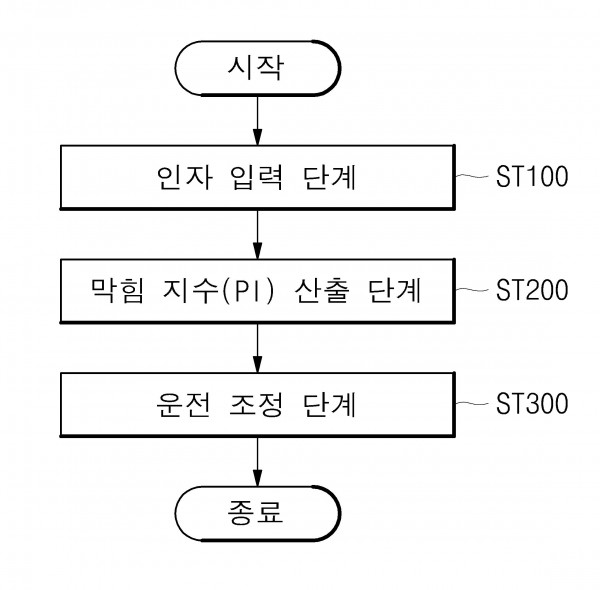

본 발명은 화력발전소에 구비된 석탄 사일로의 막힘을 방지하기 위해 미세 석탄 입자의 함량과, 석탄 표면의 수분 함량 및 강우에 의해 수분이 함유된 젖은탄에 대한 각각의 인자를 막힘 지수(PI: Plugging Index)에 의해 산출하여 상기한 석탄 사일로의 막힘에 의한 출력감발을 예방함으로써, 불필요한 비용 발생을 최소화할 수 있으며, 안정적인 발전 수익이 이루어질 수 있는 화력 발전소에 구비된 석탄 사일로의 막힘 방지 방법을 제공하는 것을 특징으로 한다.

본 발명은 터빈용 상부 다이아프램의 거치장치에 관한 것으로서, 상부 다이아프램을 분해 상태 그대로 거치대에 거치할 수 있도록 함으로써, 분해부터 조립시까지 일체의 중간 뒤집기 공정이 불필요하고, 전공정을 일관(one-pass) 작업으로 수행할 수 있는 복합 기능의 수행이 가능함에 따라 작업소요시간을 절감할 수 있어 궁극적으로 공기 지연을 방지할 수 있는 터빈용 상부 다이아프램의 거치장치에 관한 것이다. 이와 같은 목적을 달성하기 위하여 본 발명은 사각 프레임 형상의 하부 프레임부 및 상부 프레임부와; 상기 하부 프레임부 및 상부 프레임부를 모서리에서 각각 수직으로 지지하는 지지 프레임부와; 상부 다이아프램이 분해 상태 그대로 장착될 수 있도록 그 상부 다이아프램의 분할 면과 상기 하부 프레임부 상면 사이에 결합 고정되는 체결고정수단을 포함하여 구성된 터빈용 상부 다이아프램의 거치장치를 제공하고자 한다.

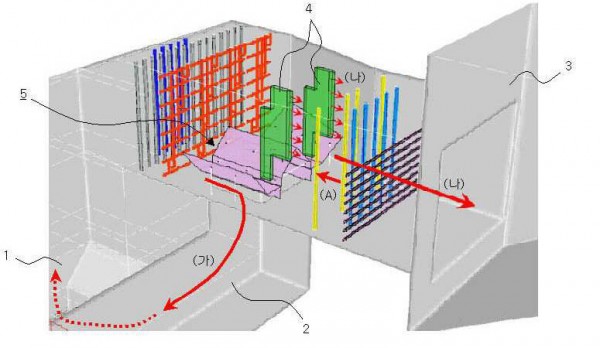

본 발명은 화력발전용 보일러의 배기가스 재순환 통로 배관에 설치되어 보일러 출구의 배기가스 중 하부로 흐르는 배기가스는 보일러 입구에 연결된 가스 재순환 덕트로, 상부로 흐르는 배기가스는 탈질설비 쪽으로 분리하여 보낼 수 있는 덕트버너 연소가스 재순환 방지를 위한 차폐판 구조에 관한 것이다. 이를 위해 본 발명은 보일러 입구(1)에 연통되는 배기가스 재순환 덕트(2)와 탈질설비 덕트(3)에 연결되는 덕트버너(4) 사이에 차폐판(5)이 설치되되, 이 차폐판(5)은 배기가스를 상하로 분리할 수 있도록 중앙돌출 절곡부(51)와 이 중앙돌출 절곡부(51)에 수평단(52)을 매개로 좌우 대칭으로 연결되는 윙 절곡부(53)로 이루어진 구조로 되어 있다.

본 발명은 보일러 유압 제어밸브계통의 유압 구성품 및 제어카드를 실제 현장시스템과 동일하게 제작 설치하여 유압 구성품 및 제어카드의 점검을 통해서 전기 품질향상과 안정적인 전력공급에 기여할 수 있는 500MW급 석탄화력 보일러 유압 제어밸브계통 시험 장비 및 그 방법에 관한 것으로서, 500MW급 석탄화력 보일러 유압 제어밸브계통 시험 장비는 유압을 밸브에 공급하는 유압 공급장치; 상기 유압 공급장치로부터 유압을 공급받으며 유로를 밸브실린더 상·하로 변경하여 밸브를 구동하는 유압 제어밸브; 상기 유압 제어밸브에 구동신호를 보내주는 제어카드가 내장되어 시험을 할 수 있게 하는 제어판넬; 상기 제어판넬로부터 시험 데이터를 받아 관리하고 출력하는 저장 및 출력 장치; 및 상기 시험에 사용한 유압 구성품들을 정밀하게 세척하는 초음파 세척기로 이루어지며, 500MW급 석탄화력 보일러 유압 제어밸브계통 시험 방법은 서보 밸브를 시험할 수 있는 제 1 단계; 유압 차단 밸브를 시험할 수 있는 제 2 단계; 온오프 밸브를 시험할 수 있는 제 3 단계; 밸브 제어 카드를 시험할 수 있는 제 4 단계; 마이크로 프로세스 카드를 시험할 수 있는 제 5 단계; 및 각종 유압 메니폴드 구성품을 시험할 수 있는 제 6 단계; 및 상기 단계들 후 시험 데이터를 저장 및 출력하는 제 7 단계를 수행함으로써, 정비시간 단축뿐만 아니라 고장을 사전에 예방조치하여 설비운영의 최적화 구현으로 전기 품질향상과 안정적인 전력공급에 기여할 수 있게 된다.

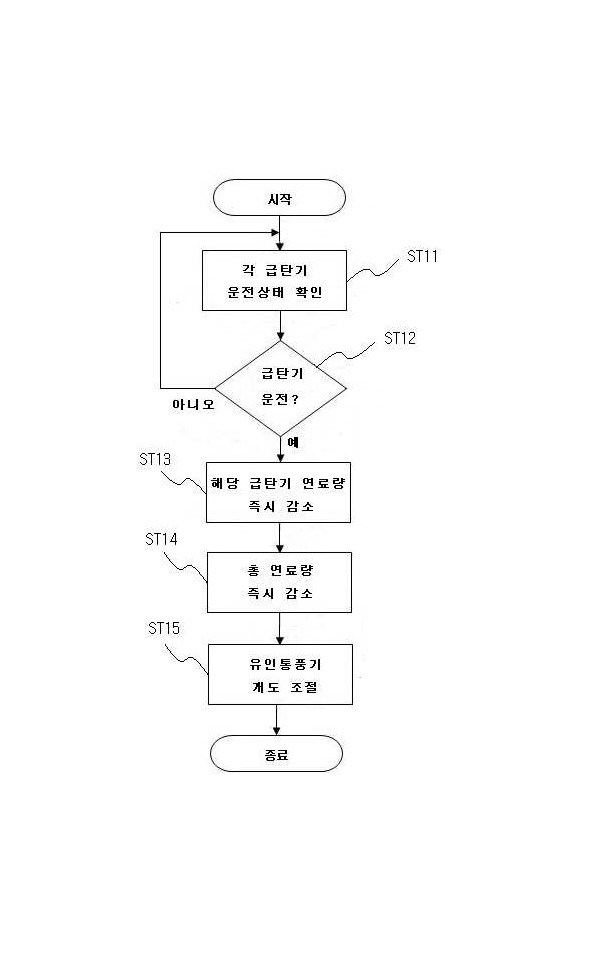

본 발명은 급탄기가 정지되면 노 내압이 급격히 감소하는 것과 급탄기 2대 이상 동시 정지에 따른 급격한 노 내압 변동을 방지하는 500MW급 보일러 연소제어계통 노 내압 안정화 방법에 관한 것으로, 급탄기가 정지되면 노 내압이 급격히 감소하는 것을 방지하는 노 내압 급감 방지 단계와 급탄기 2대 이상 동시 정지에 따른 급격한 노 내압 변동을 방지하는 노 내압 변동 방지 단계로 이루어진 보일러 노 내압 안정화 방법에 있어서, 상기 노 내압 급감 방지 단계는 각 급탄기 운전 상태를 확인하고 각 급탄기가 정지되었는지 확인하는 제 1 단계; 상기 제 1 단계 후 급탄기가 정지되면 연료량을 즉시 '0'까지 감소시켜 총 연료량을 감소하여 유인통풍기 개도를 감소시키는 제 2 단계를 포함하여 수행하고, 상기 노 내압 변동 방지 단계는 6.9kV 부스 전원 불안정이 발생하면 해당 미분기의 유압이 저하되었는지 확인하는 제 3 단계; 상기 제 3 단계 후 미분기 유압이 저하되었다면 동일 부스에서 전원을 받는 급탄기 3대를 순차적으로(20초, 40초, 60초) 정지시키는 제 4 단계 수행하여, 노 내압 급감 및 급격한 노 내압 변동을 방지하고 발전 정지를 예방하게 되어 전기품질 향상 및 경제적 손실을 예방할 수 있게 된다.

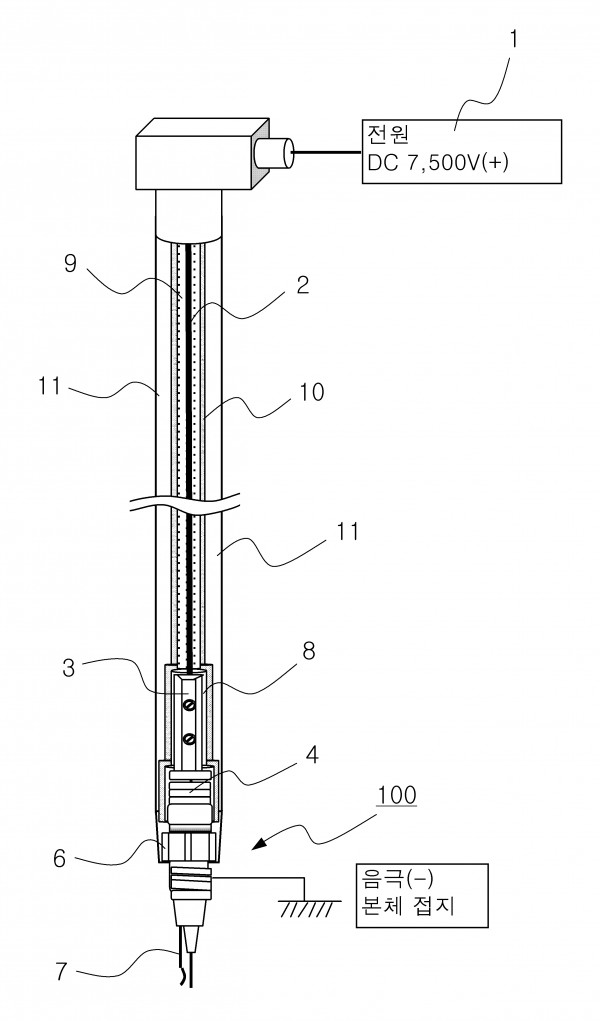

본 발명은 발전설비에서 배기가스의 질소산화물을 저감시키는 목적으로 보일러 배기가스의 온도를 올리기 위해 설치되는 보일러 탈질설비의 덕트버너 점화기에 관한 것으로, 더욱 상세하게는 보일러 운전중 발생되는 배기가스 중 미연탄소분에 의한 오염심화로 착화불량을 방지하여 탈질설비의 운전중단을 예방할 수 있는 보일러 탈질설비의 덕트버너 점화기 보호구조에 관한 것이다. 이를 위해 본 발명은 전원(1)이 공급되는 전원 인입선(2)과, 이 전원 인입선(2)에 연결되는 인입선 커넥터(3), 이 인입선 커넥터(3)를 감싸는 절연 애자부(4), 덕트버너(5)에 고정되는 고정부(6) 및, 말단에 설치되는 점화플러그(7)를 갖추어 이루어진 보일러 탈질설비의 덕트버너 점화기에 있어서, 상기 인입선 커넥터(3)와 절연 애자부(4)는 내열 실리콘 커버(8)로 감싸고, 상기 전원 인입선(2)은 내열 실리콘 재질의 고무튜브(9)로 감싸되, 이들 내열 실리콘 커버(8)와 고무튜브(9)를 코팅튜브(10)와 보호관(11)으로 감싸며, 상기 고정부(6)는 덕트버너(5)와 분리 및 고정이 자유롭게 나사 체결구조를 갖춘 구조로 되어 있다.

본 발명은, 발전시스템의 자동전압조정기에 사용되며, 발전시스템의 출력 전압 및 전류의 증감을 제어하는 정전압조정기를 제공한다. 이를 위해 본 발명의 정전압조정기는, 전압의 상승 및 강하를 제어하기 위한 0전압 상승/강하 제어부와; 주기적으로 클럭 펄스를 발생시키기 위한 클럭 펄스 발생부; 상기 클럭 펄스 발생부와 연결된 2진 업/다운 카운터부; 상기 2진 업/다운 카운터부를 파워가 공급되는 순간 초기화 또는 프리셋하기 위한 초기화부; 12비트의 디지털신호를 아날로그신호로 변환하기 위한 D/A 변환부; 아날로그신호를 안정적인 전압으로 출력하기 위한 출력신호 제어부; 상기 전압 상승/강하 제어부의 상승/강하 푸시 버튼 스위치를 누를 때마다 포지션 상한/하한 발광다이오드를 플레싱하기 위한 포지션 상한/하한 표시부 및; 게이트, 플립플롭, 카운터 및 컨버터 IC에 전원전압 공급을 조절하기 위한 전원전압 공급 조절부로 이루어짐으로써, 노이즈 발생 방지 및 정밀성을 확보하여 보다 신뢰성 있는 회로를 구성하여 보다 안정적인 전압을 공급할 수 있다

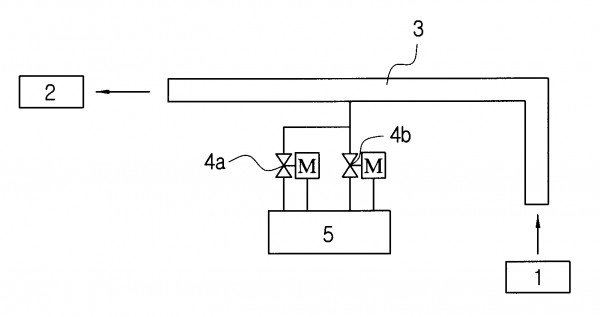

본 발명은 발전소 복수기에서 발생하는 압력 진공도를 조절하여 공기 응축기로 보내는 발전소 복수기의 진공도를 조절하는 조절장치에 관한 것으로, 더욱 상세하게는 발전소 전체의 출력, 냉각용 해수의 온도, 외기 온도 등 여러 인자를 고려하여 최적의 압력 진공도를 공급하여 발전효율을 향상시키는 발전소 복수기의 진공도 조절장치에 관한 것이다. 이를 위해 본 발명은 복수기(1)와 공기 응축기(2) 사이를 연결하는 배관(3)에 설치되어 복수기(1)의 진공도를 조절하기 위해 설치되는 조절밸브(4a)를 갖추어 이루어진 발전소 복수기의 진공도 조절장치에 있어서, 상기 조절밸브(4a)에 병렬로 배치되는 보조 조절밸브(4b)를 설치하고 이 조절밸브(4a)와 보조 조절밸브(4b)를 복수기 진공 조절부(5)로 함께 조절하되, 상기 복수기 진공 조절부(5)는 다양한 입력변수로 입력된 사항들을 고려하여 출력되는 출력변수에 의하여 병렬 설치되는 조절밸브(4a)와 보조 조절밸브(4b)들의 개도 상태를 조절하도록 되어 있다.

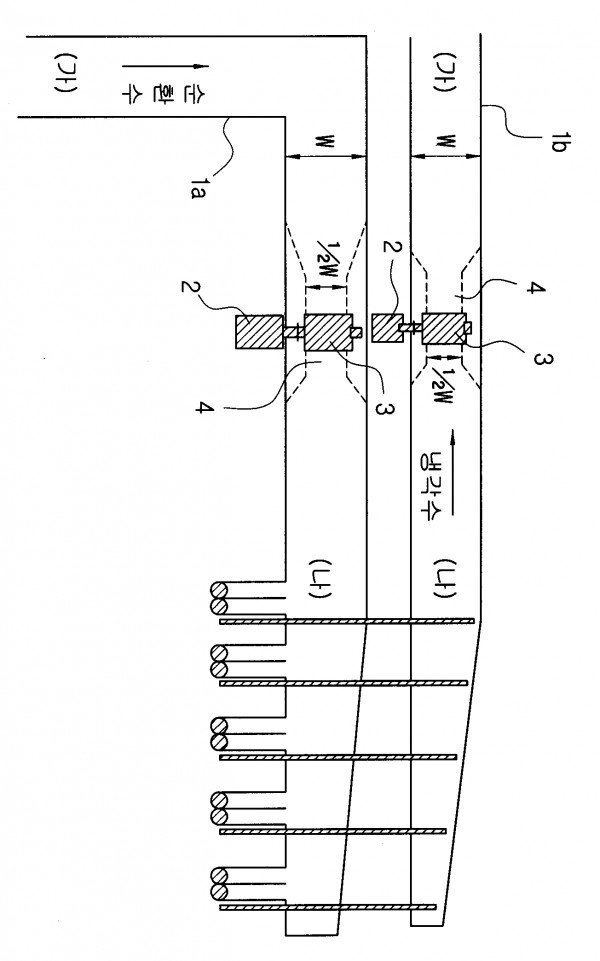

본 발명은 화력 및 원자력 발전소의 복수기에 냉각수를 공급하는 순환수의 개수로와 방출수의 개수로에 설치되어 순환수와 방출수의 유속과 유량을 이용하여 전기를 생산할 수 있는 개수로의 순환수 및 방출수를 이용한 발전장치에 관한 것이다. 이를 위해 본 발명은 일정한 폭(W)을 가진 순환수 유입용 개수로(1a)와 일정한 폭(W)을 가진 방출수 배출용 개수로(1b)에 발전기(2)를 갖춘 수차(3)를 각각 설치하되, 상기 수차(3)들은 개수로(1a,1b)의 폭(W)과 단면적(S)의 약 1/2를 형성하는 개수로의 오피리스 부분(4)에 설치하여 이루어진 구조로 되어 있다.

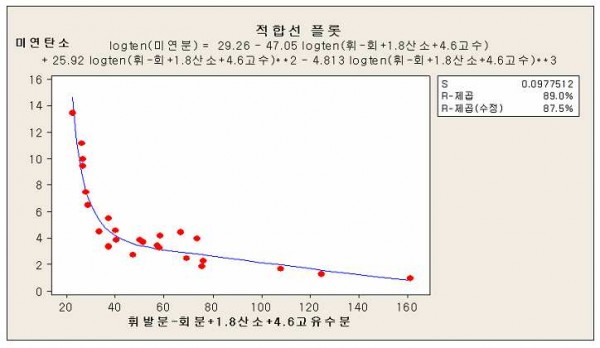

본 발명은 발전용량 500MW의 표준석탄화력발전소에서 유연탄(역청탄) 연소시 석탄회 중에 포함되어 배출되는 미연탄소를 석탄의 성상, 예를 들면 휘발분, 고유수분, 회분, 산소 함량을 분석하여 미리 예측할 수 있는 지표를 산출하는 방법에 관한 것이다.

본 발명은 석탄회의 성분의 용해도 차이를 이용하여 특성을 분석하고 분석으로부터 얻어진 전기 전도도 값을 이용하여 회부착성 지표(Slagging Index : SI)를 유추하며, 이것을 이용하여 배기가스온도를 예측하여 혼탄에 반영하고, 필요한 경우 이 결과에 의해 문제점 발생시 분석 및 추후에 혼탄에 반영하는 과정으로 이루어지는 발전소 보일러 회부착 방지를 위한 석탄회 특성평가방법인 것이다. 본 발명의 방법에 의하면, 500MW급 비표준석탄화력발전소 보일러의 연소장애를 해소할 수 있고, 보일러 연소상태 판정 및 이종 석탄 혼합비율 결정의 정확성, 신뢰성 확보로 안정적인 발전설비를 운영할 수 있으며, 하역 후 24시간 이내에 정확한 회부착성 판정이 가능하기 때문에 탄질에 관한 정보가 없는 경우에도 손쉽게 회부착성을 판정할 수 있는 효과가 있다.

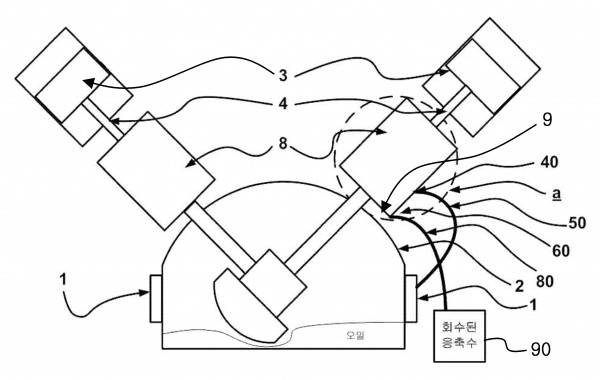

본 발명은 복동식 공기 압축기의 누설윤활유와 응축수 분리 회수장치에 관한 것으로, 복동식 공기 압축기에서 발생되는 누설윤활유와 응축수를 분리 회수하는 것이다. 즉, 복동식 공기 압축기의 누설윤활유와 응축수 분리 회수장치는 누설윤활유를 회수하는 누설윤활유 드레인 라인과 응축수를 회수하는 응축수 드레인 라인이 별도로 구성되어, 누설윤활유는 누설윤활유 드레인 라인을 통해 누설윤활유 회수부로 회수되고, 응축수는 응축수 드레인 라인을 통해 응축수 배출부로 분리 회수함으로써 누설윤활유와 응축수를 분리 회수하는 것이다. 따라서, 본 발명에 따른 복동식 공기 압축기의 누설윤활유와 응축수 분리 회수장치는 누설윤활유와 응축수를 분리 회수함으로써 윤활유의 오염방지 및 윤활유 오염에 따른 기기의 수명단축을 예방하는 효과가 있다.
