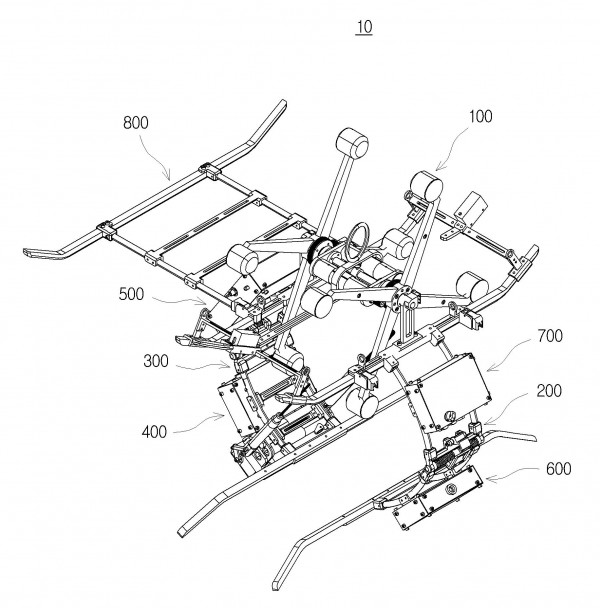

활선 애자 점검 로봇 기구를 개시한다. 활선 애자 점검 로봇 기구는 활선 애자로 이루어진 애자련에서 애자를 점검하기 위해, 복수의 핀휠을 사용하여 애자련의 애자들에 접촉하며 애자련 주행 기능을 수행하는 구동 모듈, 애자들의 다양한 직경에 대응하며, 탄성력에 의해 애자들을 감싸는 제1 및 제2 윙 모듈 및 애자들을 전기적으로 점검하는 점검 모듈을 포함한다.

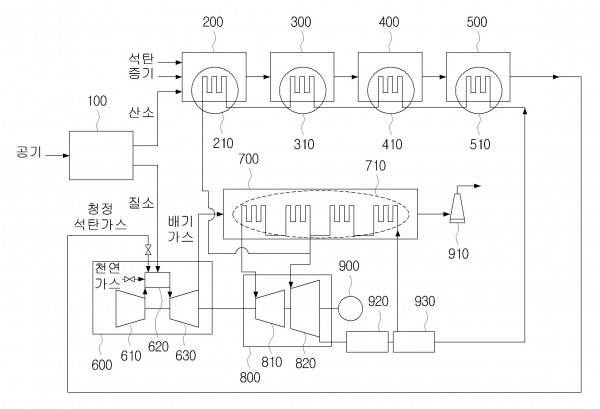

본 발명은 석탄가스화 복합 발전 시스템에 관한 것이다. 본 발명의 실시예에 따른 석탄가스화 복합 발전 시스템은, 산소와 석탄을 반응시켜 석탄가스를 생성하는 가스화기, 상기 석탄가스의 냉 각과정 및 배열회수 과정에서 생성된 수증기로 터빈을 회전 구동시켜서 발전으로 활용하는 증기터빈을 포함하는 석탄가스화 복합 발전 시스템에 있어서, 상기 가스화기로 공급되는 1차 냉각수를 1250 ~ 1600℃의 석탄가스와 열교환에 의해 수증기로 변환시켜서 상기 증기터빈으로 공급하고, 상기 열교환을 통하여 1차 냉각된 석탄가스를 2차 냉각시키기 위한 냉각장치로 공급하는 상기 가스화기의 제1 열 교환기; 상기 냉각 장치에 의해서 냉각된 석탄가스에 포함된 분진을 윈심력을 이용하여 제거하는 가스정제장치; 상기 제1열교환기에서 공급된 석탄가스를 2차 냉각수에 의해 300 ~ 600℃의 온도로 2차 냉각시키며, 상기 2차 냉각된 석탄가스를 상기 가스정제장치로 공급하고, 사용된 2차 냉각수를 상기 제1 열교환기의 1차 냉각수로 순환시키는 상기 냉각장치의 제2 열교환기; 분진의 점착력 감소를 위해 상기 냉각장치로부터 2차 냉각된 석탄가스의 온도를 3차 냉각수에 의해 3차 냉각시키고, 사용된 3차 냉각수는 상기 제2 열교환기의 상기 2차 냉각수로 순환시키는 상기 가스정제장치의 제3 열교환기; 상기 가스정제장치에서 분진이 제거된 석탄가스로부터 유황 화합물을 제거하는 탈황 장치; 냉각수 공급장치로부터 냉각수를 공급받아 상기 제3 열교환기를 거쳐서 분진이 제거된 석탄가스의 온도를 4차 냉각시키며, 사용된 냉각수는 상기 제3 열교환기의 상기 3차 냉각수로 순환시키는 것을 특징으로 하는 상기 탈황 장치의 제4 열교환기; 상기 탈황 장치의 제4 열교환기를 거친 석탄가스를 연소시켜 발전기와 연결된 회전축을 회전 구동시키는 가스터빈; 및 상기 가스터빈으로부터 연소시 발생하는 배기가스를 공급받는 배열회수 보일러;를 포함하며, 상기 배열회수 보일러는 상기 냉각수 공급장치로부터 공급되는 냉각수로 상기 배기가스와 열교환을 통해 수증기를 생성하여 상기 증기터빈으로 공급하고, 상기 증기터빈에서 사용된 수증기는 복수기를 거쳐서 상기 냉각수 공급장치로 순환시키는 것을 특징으로 한다.

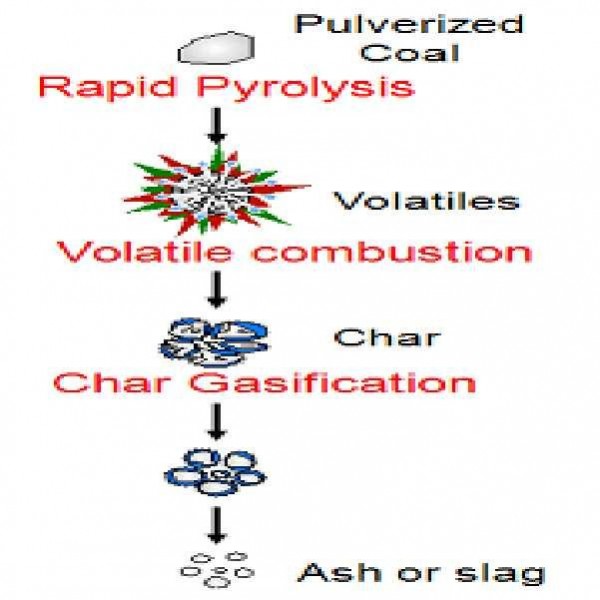

본 발명은 석탄가스화 열분해 생성물 산출 장치 및 방법에 관한 것으로 더욱 상세하게는 석탄가스화 복합발전에서 석탄성상과 가스화기 운전압력에 따라 석탄의 탄종별 고온고압하에서 석탄의 열분해시 생성물의 함량을 산출하는 장치 및 방법에 관한 것이다. 본 발명의 일 실시예에 따른 석탄가스화 열분해 생성물 산출 장치는 석탄의 분석정보, 가스화기 조건정보, 생성물 종류정보 및 상기 석탄의 분석정보, 가스화기 조건정보 및 생성물 종류정보에 상응하는 복수의 상관관계식 정보 중 적어도 하나의 정보가 입력되는 입력부 및 상기 입력된 석탄의 분석정보, 가스화기 조건정보 및 생성물의 종류정보에 상응하는 복수의 상관관계식의 역행렬을 계산하여 생성물의 함량을 산출하는 산출부를 포함할 수 있다.

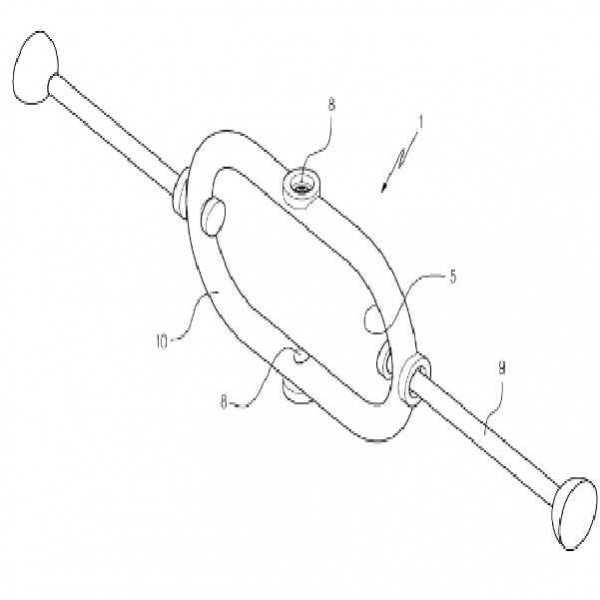

본 발명은 경완철과 전력선에 연결되는 인류클램프와 소켓아이를 매개로 연결되는 현수애자 사이에 연결되어 이들을 지지하는 볼쇄클로서, 경완철의 외주면이 내입되는 내입공을 가지며 상부 및 하부에 경완철에 형성된 통공과 연통되어 볼트체결되는 체결공이 구비되며, 양측부에 현수애자와 연결되는 연결봉이 부설되어 있는 링형상의 몸체로 이루어진 것을 특징으로 한다. 본 발명은 단일의 경완철로서 양측방으로 애자를 연결할 수 있으므로 경제적이고, 양측방에 동일한 하중으로 지지할 수 있으며, 가압력이 편중되질 않아 장시간 사용시에도 안정적이고, 조류의 둥지 생성 공간을 효과적으로 줄일 수 있으며, 단순한 볼트체결로 경완철에 설치할 수 있어 작업이 간편한 특징이 있다.

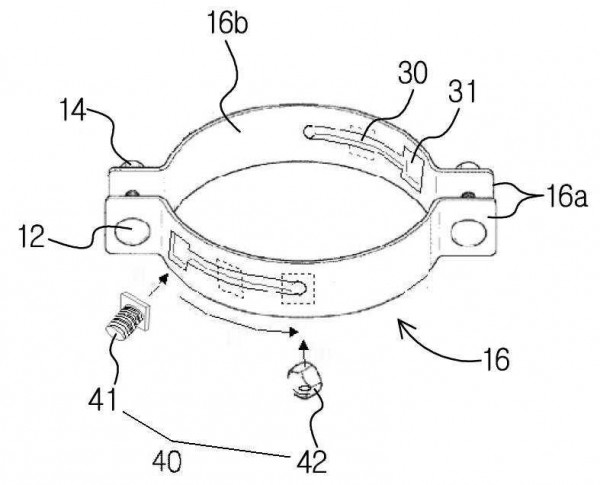

본 발명은 저압 배전선로 가공전력선을 지지 및 설치하기 위한 암타이 랙크 밴드에 관한 것으로, 기존에는 저압말단 개소에서 추가로 가공전력선 연장설치시 기 설치된 암타이 랙크 밴드를 철거 후 다시 암타이 랙크 밴드를 추가로 설치하여야만 했으나, 본 발명에 따른 암타이 랙크 밴드를 사용하면 저압말단 개소에서 추가로 가공전력선 연장설치시에도 기존 랙크 밴드를 철거하지 않고도 추가적으로 암타이 및 랙크를 부착할 수 있도록 되어 있다. 또한 랙크 부착시 수평으로 랙크위치 이동이 가능하여 전력선 신설 작업이 용이하게 되기 때문에 랙크 밴드를 추가 설치할 때 드는 작업시간 및 부품비용을 절감할 수 있도록 한다.

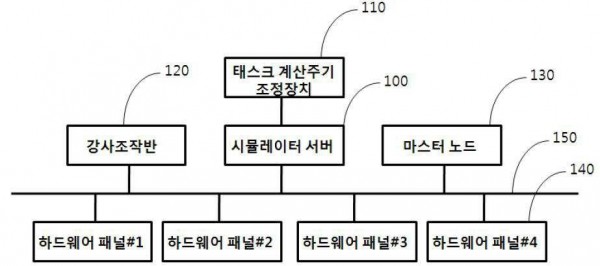

본 발명에 따른 발전소 시뮬레이터 모델 태스크 계산주기 조정 장치는, 발전소를 모의하기 위해 시뮬레이터 모델 및 제어 알고리즘을 장착하고 있고, 일단이 하드웨어 패널(140)과 연결되면서 타단이 강사조작반(120)과 연결되어 실시간으로 변수 값을 주고받는 시뮬레이터 서버(100)와; 상기 시뮬레이터 서버(100)와 TCP/IP 통신하고, 상기 시뮬레이터 서버(100)의 각 CPU의 점유율을 표시하여 모니터링하며, 특정 CPU의 점유율이 설정치를 초과하는 경우, 해당 CPU에 할당된 태스크의 계산주기를 조정하는 태스크 계산주기 조정장치(110); 상기 시뮬레이터 서버(100)와 연계되어 발전소 시뮬레이션 시스템에 run(실행)/freeze(정지)/reset(초기화)/snap(저장) 등의 발전소 시뮬레이션 시스템의 일반적인 기능 및 가상사고 등을 주입함으로써 발전소 시뮬레이션 시스템을 제어하는 강사조작반(120); 상기 시뮬레이터 서버(100) 및 하드웨어 패널(140)과 연계되어 노드 간의 통신을 관장하고, 이더넷 네트워크(150)의 사용권을 제어하는 마스터 노드(130); 계기와 콘솔의 상태 정보를 이더넷 네트워크(150)에 넘겨주고, 상기 시뮬레이터 서버(100)에서의 모델링 결과들을 이더넷 네트워크(150)로부터 받아 계기들에 출력하여 계기들로 하여금 지시치나 상태치 등을 지시하게 하는 하드웨어 패널(140) 및; 각 노드를 유선으로 연결하여 각 노드의 정보를 TCP/IP 통신으로 송수신 할 수 있도록 하는 이더넷 네트워크(150)를 구비하여 구성된다.

본 발명은 열전달 시 지연에 대한 선행 제어를 위하여 냉수와 온수의 열량을 계산하고, 열량 오차를 거시적인 제어 값으로 하는 열량을 제어하고, 온도 오차를 미시적인 제어 값으로 하는 온도 제어를 종속 제어로 연동시켜 제어함으로써 온수나 냉수 유로의 온도나 유량의 급작스러운 변화와 같은 외란에서도 출구 온도를 안정적으로 제어할 수 있는 재생 열교환기의 온도 제어 방법 및 장치에 관한 것이다.

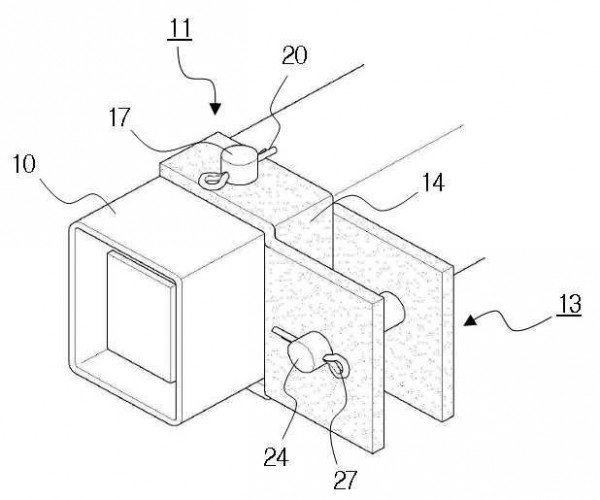

본 발명은 경완철용 크로스쇄클에 관한 것이다. 본 발명에 따른 경완철용 크로스쇄클은, 경완철(10)을 감싸면서 이에 분리가능하게 결합되는 경완철 결합부(11)와; 이 경완철 결합부(11)에 일체로 연결형성되어 지선(12)을 연결하여 고정하는 지선 결합부(13); 및 상기 경완철 결합부(11)를 경완철(10)에 결합하고, 또 지선 결합부(13)에 지선(12)을 연결하도록 된 결합수단을 포함한다. 이러한 구성으로 된 본 발명에 따른 경완철용 크로스쇄클은, 지선이 다른 전주 및 지상에 연결되는 경우에도, 지선이 제 위치를 유지하며 전주에 비틀림 하중이 작용하더라도 충분히 대응할 수 있게 된다. 또한, 간단하면서도 견고한 구성으로 되어 시공작업이 간편해지게 되고, 시공작업의 편의성 및 작업효율을 향상시킬 수가 있게 된다.

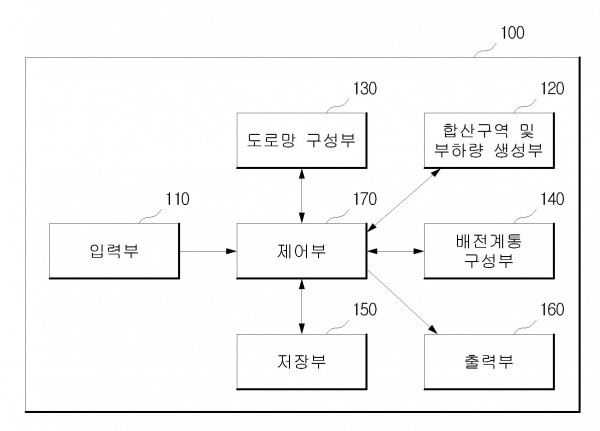

신도시 배전계통 구성 방법 및 장치가 개시된다. 신도시 배전계통을 구성하는 방법은 도시 계획 설계 정보 및 변전소 위치를 입력받고, 도시 계획 설계 정보를 이용하여 복수의 토지 구획에 대한 합산 구역을 생성하고, 각각의 합산 구역에 대한 부하량을 계산 한후 도로 정보를 이용하여 도로망 정보를 생성하고, 합산 구역, 도로망 정보 및 변전소 위치를 이용하여 설정된 제약 조건에 따라 배전계통을 구성할 수 있다.

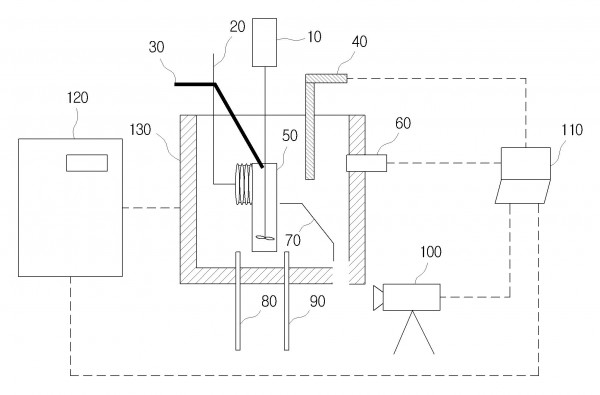

가스화기 운전 방법이 개시된다. 가스화기 운전 방법은 a) 슬래그의 제1 흐름 시간을 측정하여 저장하는 단계, b) 가스화기의 운전 시 발생하는 슬래그의 제2 흐름 시간을 측정하는 단계, c) 제2 흐름 시간이 상기 제1 흐름 시간보다 큰 경우, 가스화기에 플럭스(flux)를 투입하거나 가스화기 내부의 온도를 미리 설정된 온도만큼 상승시키는 단계 및 d) 제2 흐름 시간이 제1 흐름 시간 이하인 경우, 가스화기 내부의 온도를 미리 설정된 온도만큼 하강시키는 단계를 포함한다.

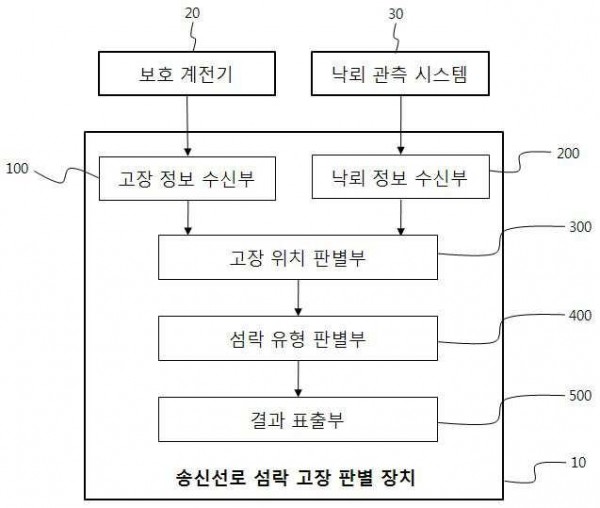

본 발명은 송전선로에 낙뢰가 원인인 섬락 고장이 발생하면 고장의 위치와 섬락 고장의 유형을 자동으로 판단하여 알려주는 방법과 장치에 관한 것이다. 송전선로에 낙뢰가 발생하는 경우 신속히 고장위치를 확인하여 고장 상황을 복구하고 향후 고장이 재발하지 않도록 하는 대책이 요구된다. 송전선의 전력선에 낙뢰가 직격하면 차폐실패에 의한 섬락이 발생할 수 있으며 가공지선이나 송전탑체에 낙뢰가 발생하여도 섬락 고장이 발생할 수 있다. 뇌격전류가 송전선로의 어느 부분에 침입하여 고장을 일으키느냐에 따라 대책이 달라지게 된다. 종래의 기술에 의하면 낙뢰에 의한 섬락 고장의 유형을 별도의 복잡한 계산과정 또는 컴퓨터를 이용한 시뮬레이션 해석방법에 의하여 판단하여야 한다. 본 발명을 이용하면 섬락 고장의 위치와 섬락 고장의 유형을 고장 발생 즉시 판별할 수 있으며 그 발생빈도도 쉽게 확인할 수 있으므로 낙뢰 고장을 억제할 수 있는 합리적인 대책수립을 가능하게 할 수 있다.

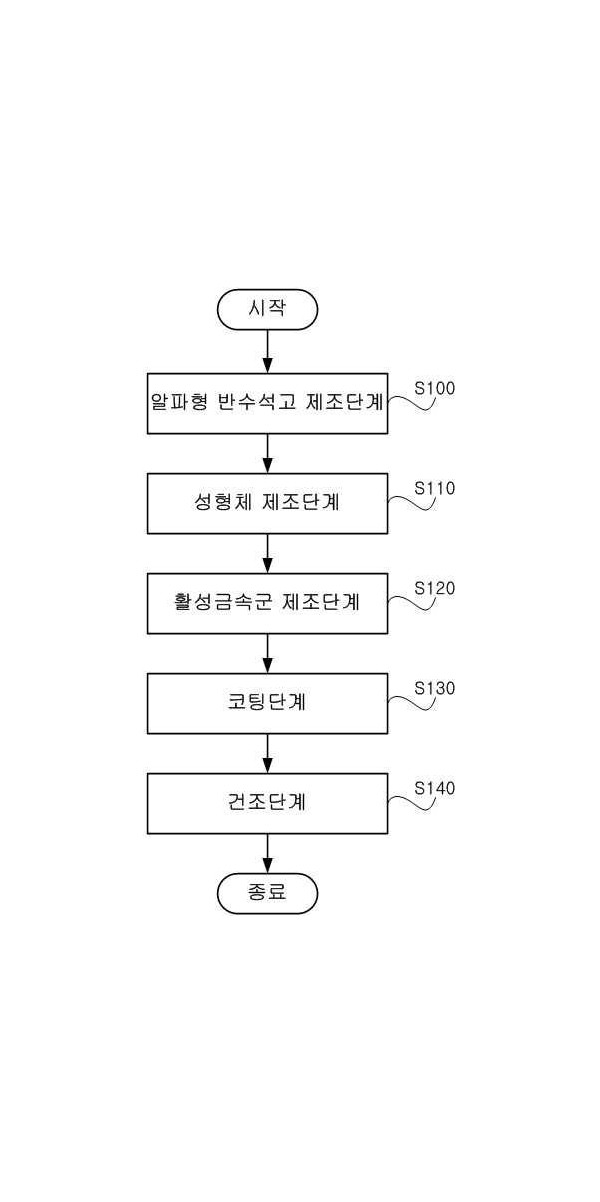

개시된 본 발명의 반수석고를 이용한 배연탈질 선택적 환원촉매 제조방법은 a) 탈황석고를 재결정하여 알파형 반수석고를 제조하는 단계; b) 상기 알파형 반수석고에 물을 혼합하여 만들어진 반수석고 슬러리를 성형틀에 부은 후, 경화시간을 조절하여 촉매 지지체를 제조하는 단계; c) 메타 티탄산 슬러리에 암모늄 메타 텅스테이트, 바나듐, 몰리브덴을 첨가하고 혼합하여 활성금속군 슬러리를 제조하는 단계; d) 상기 촉매 지지체에 상기 활성금속군 슬러리를 코팅하는 단계; 및 e) 상기 활성금속군이 코팅된 촉매 지지체를 오븐에서 건조시키는 단계;를 포함한다. 본 발명에 따르면, 지지체의 원료로 알파형 반수석고를 사용하므로 종래의 세라믹 지지체보다 압착강도가 높고 활성금속군과 결합력이 뛰어난 효과가 있다.

스터드 커넥터를 개시한다. 피뢰기와 인하선을 연결하는 스터드 커넥터는 피뢰기에 결합되며, 내측에 제1 홈이 형성되고 외측면에 나사산이 형성된 제1 소켓부를 구비하는 스터드 소켓 볼트부 및 인하선에 연결되며, 제1 홈에 삽입되는 전극봉과 전극봉을 수납하여 제1 소켓부에 결합되는 제2 소켓부를 구비하는 스터드 소켓 스리브를 포함한다.

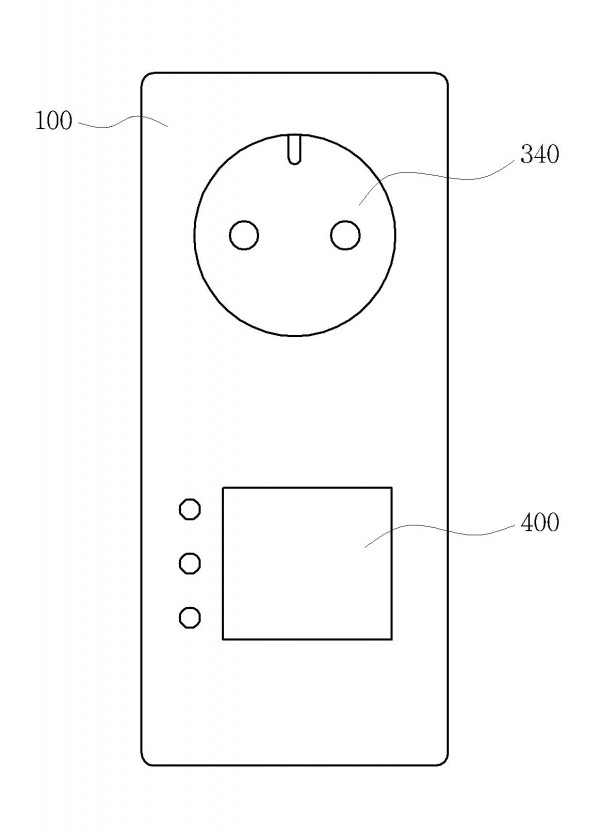

토크-전단형 고력볼트의 디지털 축력 측정 장치 및 방법이 개시된다. 본 발명의 일실시예에 따른 토크-전단형 고력볼트의 디지털 축력 측정 장치는 토크-전단형 고력볼트를 체결시키는 전동렌치와 연결되는 본체부; 상기 본체부에 위치하고, 상기 전동렌치의 전류량을 이용하여 토크-전단형 고력볼트의 축력을 측정하는 측정부; 상기 본체부에 형성되고, 외부에서 전원을 공급받는 전원인입부 및 상기 전원을 상기 전동렌치에 공급하는 전원인출부를 구비하는 전원부; 및 상기 측정부에서 측정된 토크-전단형 고력볼트의 축력 측정결과를 외부에 표시하는 표시부를 포함한다.

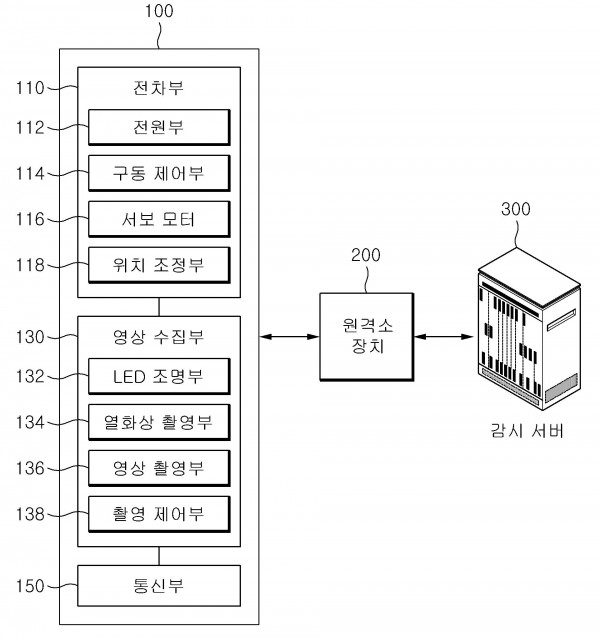

본 발명의 전력구 감시 장치는, 전력구 내부에 설치된 구조물을 따라 정해진 경로를 이동하며, 구조물을 통해 원격소 장치로부터 전원을 공급받아 구동되는 전차부; 전차부의 이동 경로 상에 존재하는 전력구내 전력 설비의 열화 상태를 검출하여 열화상 데이터를 획득하고, 전력구내 전력 설비의 영상을 촬영하여 영상 데이터를 획득하는 영상 수집부; 및 영상 수집부를 통해 획득한 열화상 데이터 신호 및 영상 데이터 신호를 증폭시켜 외부로 전송하고, 외부로부터 영상 수집부 및 전차부를 제어하기 위한 제어신호를 수신하는 통신부를 구비한다.
