석탄가스화 복합 발전 시스템 요약정보 및 구매

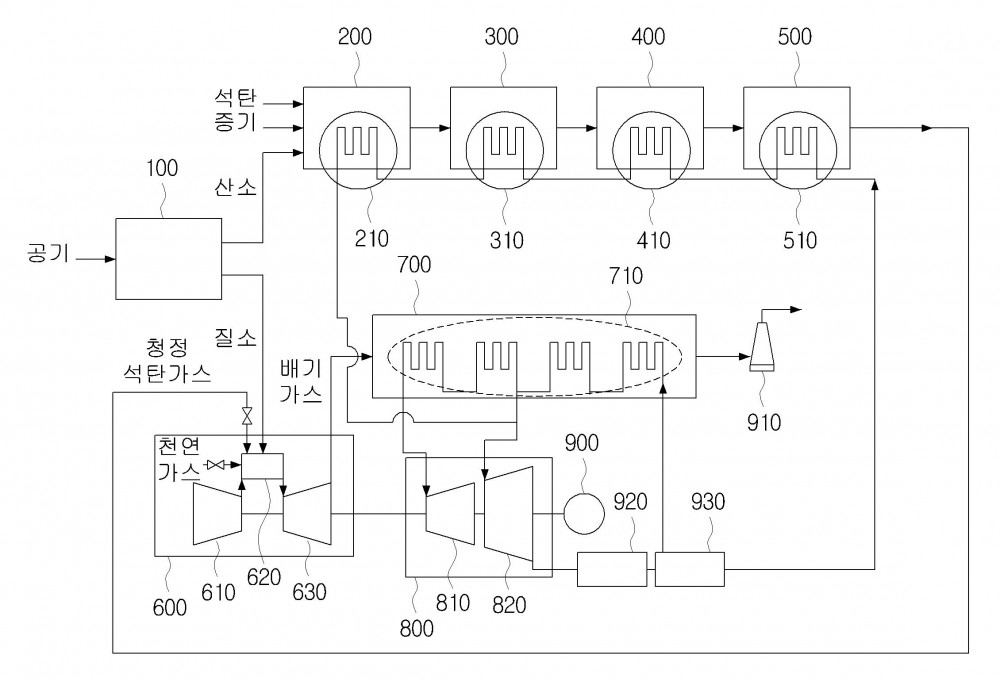

본 발명은 석탄가스화 복합 발전 시스템에 관한 것이다. 본 발명의 실시예에 따른 석탄가스화 복합 발전 시스템은, 산소와 석탄을 반응시켜 석탄가스를 생성하는 가스화기, 상기 석탄가스의 냉 각과정 및 배열회수 과정에서 생성된 수증기로 터빈을 회전 구동시켜서 발전으로 활용하는 증기터빈을 포함하는 석탄가스화 복합 발전 시스템에 있어서, 상기 가스화기로 공급되는 1차 냉각수를 1250 ~ 1600℃의 석탄가스와 열교환에 의해 수증기로 변환시켜서 상기 증기터빈으로 공급하고, 상기 열교환을 통하여 1차 냉각된 석탄가스를 2차 냉각시키기 위한 냉각장치로 공급하는 상기 가스화기의 제1 열 교환기; 상기 냉각 장치에 의해서 냉각된 석탄가스에 포함된 분진을 윈심력을 이용하여 제거하는 가스정제장치; 상기 제1열교환기에서 공급된 석탄가스를 2차 냉각수에 의해 300 ~ 600℃의 온도로 2차 냉각시키며, 상기 2차 냉각된 석탄가스를 상기 가스정제장치로 공급하고, 사용된 2차 냉각수를 상기 제1 열교환기의 1차 냉각수로 순환시키는 상기 냉각장치의 제2 열교환기; 분진의 점착력 감소를 위해 상기 냉각장치로부터 2차 냉각된 석탄가스의 온도를 3차 냉각수에 의해 3차 냉각시키고, 사용된 3차 냉각수는 상기 제2 열교환기의 상기 2차 냉각수로 순환시키는 상기 가스정제장치의 제3 열교환기; 상기 가스정제장치에서 분진이 제거된 석탄가스로부터 유황 화합물을 제거하는 탈황 장치; 냉각수 공급장치로부터 냉각수를 공급받아 상기 제3 열교환기를 거쳐서 분진이 제거된 석탄가스의 온도를 4차 냉각시키며, 사용된 냉각수는 상기 제3 열교환기의 상기 3차 냉각수로 순환시키는 것을 특징으로 하는 상기 탈황 장치의 제4 열교환기; 상기 탈황 장치의 제4 열교환기를 거친 석탄가스를 연소시켜 발전기와 연결된 회전축을 회전 구동시키는 가스터빈; 및 상기 가스터빈으로부터 연소시 발생하는 배기가스를 공급받는 배열회수 보일러;를 포함하며, 상기 배열회수 보일러는 상기 냉각수 공급장치로부터 공급되는 냉각수로 상기 배기가스와 열교환을 통해 수증기를 생성하여 상기 증기터빈으로 공급하고, 상기 증기터빈에서 사용된 수증기는 복수기를 거쳐서 상기 냉각수 공급장치로 순환시키는 것을 특징으로 한다.
