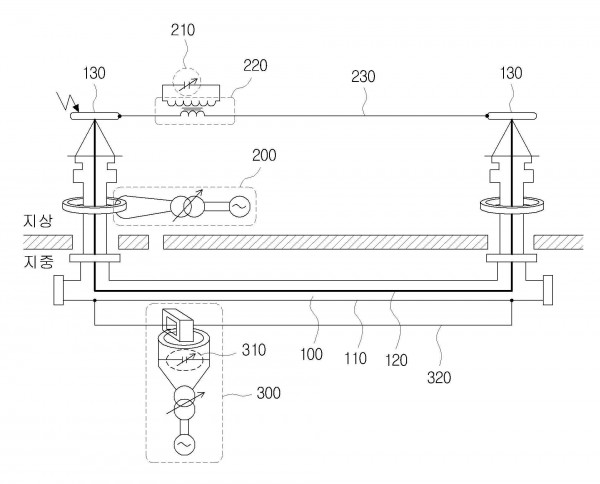

본 발명은 내부도체 및 외함을 포함하는 가스절연송전선로(GIL)의 시험평가를 위하여 대용량의 도체 순환전류와 외함 순환전류를 별도로 발생시키면서 동시에 이들 전류 사이의 위상 조정이 가능하도록 고안한 가스절연 송전선로 시험장치이다. 본 발명에서 고안한 시험장치는 GIL의 양단에 형성된 인출부싱을 통해 상기 내부도체와 연결되어 도체회로를 폐회로로 구성하는 도체회로 연결부, 상기 도체회로에 전류를 인가시키는 도체전류 발생용 CT, 상기 외함의 양단에 부착되어 외함회로를 폐회로로 구성하는 외함회로 연결부 및 상기 외함회로 연결부에 결합되어 상기 외함회로에 전류를 인가시키는 외함전류 발생용 CT를 포함한다.

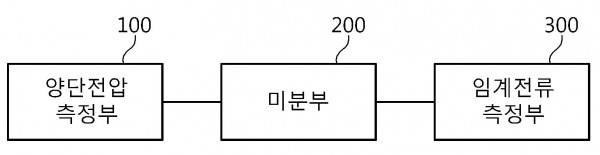

본 발명은 초전도체가 냉각조 내에 설치되어 있는 경우에도 임계전류를 보다 정확하게 측정하는 초전도소자 임계전류 측정 장치에 관한 것이다. 초전도소자 임계전류 측정 장치는 초전도체의 양단전압을 측정하는 양단전압 측정부, 전류에 대해 양단전압을 미분하는 미분부, 및 양단전압을 미분한 결과에서 초전도체의 전류 인입선에 해당하는 저항을 제거한 결과를 토대로 임계전류를 측정하는 임계전류 측정부를 포함한다.

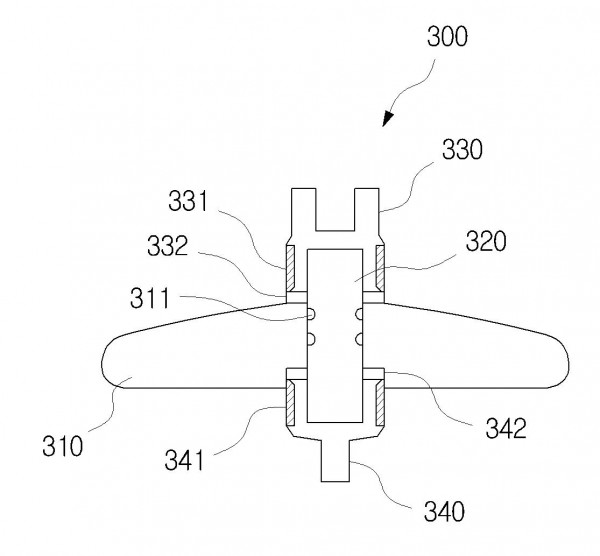

자기 애자 및 애자련이 개시된다. 자기 애자는 중심부에 관통공이 형성된 세라믹 재질의 갓, 관통공을 관통하여 갓과 결합되는 섬유 강화 플라스틱 로드(FRP Rod) 및 섬유 강화 플라스틱 로드의 양단에 결합되는 연결 금구류를 포함한다.

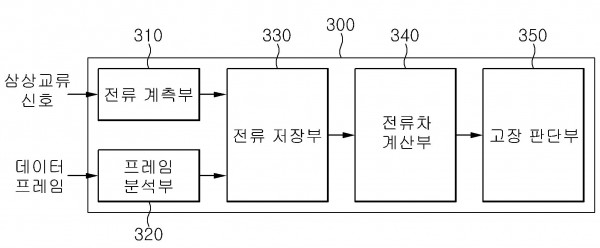

송전선로 보호 장치는 송전선로의 제1 지점을 통과하는 제1 신호에 대한 전류값을 전류 계측부를 통해 측정하여 저장하고, 송전선로의 제2 지점을 통과하는 제2 신호에 대한 전류값을 송전선로에 설치된 다른 장치로부터 수신하여 저장하는 전류 저장부, 제1 신호에 대한 전류값과 제2 신호에 대한 전류값간의 제1 전류차를 산출하는 전류차 계산부, 그리고 제1 전류차를 이용하여 송전선로에 대한 고장 여부를 판단하는 고장 판단부를 포함한다. 여기서, 전류 저장부는 시험 모드에 따라 전류 계측부와 연결된 시험장치로부터 인가된 제1 시험 전류에 대한 전류값을 제1 지점을 통과하는 신호에 대한 전류값으로 저장하고, 시험장치로부터 인가된 제2 시험 전류에 대한 전류값을 제2 지점을 통과하는 신호에 대한 전류값으로 저장할 수 있다.

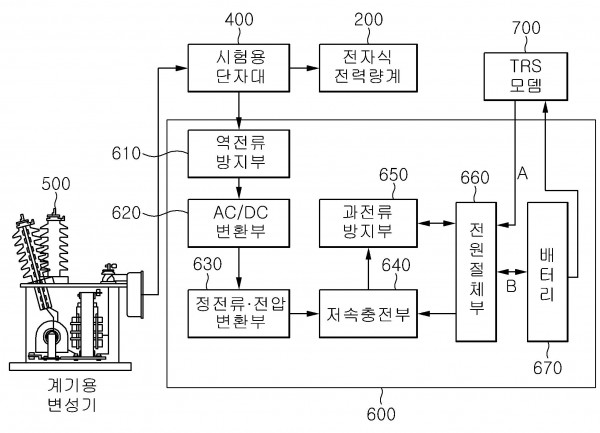

본 발명은 원격자동검침 시스템에 있어서 통신모뎀의 전원용으로 할당된 사용부담 내에서 계기용 변성기의 출력전력을 주파수공용통신 모뎀의 전원으로 이용하기 위한 장치 및 방법을 제공한다. 본 발명에 따른 계기용 변성기의 출력과 주파수공용통신 모뎀 사이에 접속되어 계기용 변성기의 출력전력을 주파수공용통신 모뎀의 전원으로 이용하기 위한 장치는, 전자식 전력량계에 의해 계측된 수용가의 전기사용량에 대한 검침 데이터를 검침서버로 송신하기 위한 주파수공용통신 모뎀에 연결되어 전원을 공급하는 배터리와, 계기용 변성기의 출력전력 중 통신모뎀의 전원용으로 할당된 사용부담 내에서 계기용 변성기의 출력전력으로 배터리를 충전하도록 제어하는 저속충전부를 포함한다.

본 발명은 파력발전시스템에 관한 것으로, 상세하게는 유압식 전력변환장치를 갖는 가동물체형 파력발전기에 관한 것이다. 본 발명의 일측면에 따르면, 복수의 부유동체와, 상기 복수의 부유동체를 회동 가능하게 결합하는 결합힌지와, 상기 복수의 부유동체 사이에 결합되며, 상기 복수의 부유동체의 진동에 의해 작동유를 가압하는 유압 실린더와, 상기 유압 실린더에 의해 가압된 작동유의 유압을 평활하는 축압기와, 상기 평활된 작동유에 의해 구동하는 유압모터와, 상기 유압모터에 의해 전력을 생산하는 발전기, 및 파랑의 주기와 파고를 측정하여 최적 축압기 압력과 최적 유압모터의 유량을 산출하고, 산출된 상기 최적 축압기 압력과 상기 최적 유압모터의 유량을 이용하여 상기 축압기의 압력 및 상기 유압모터의 유량을 제어하는 제어기를 포함하는 파력발전기가 제공된다.

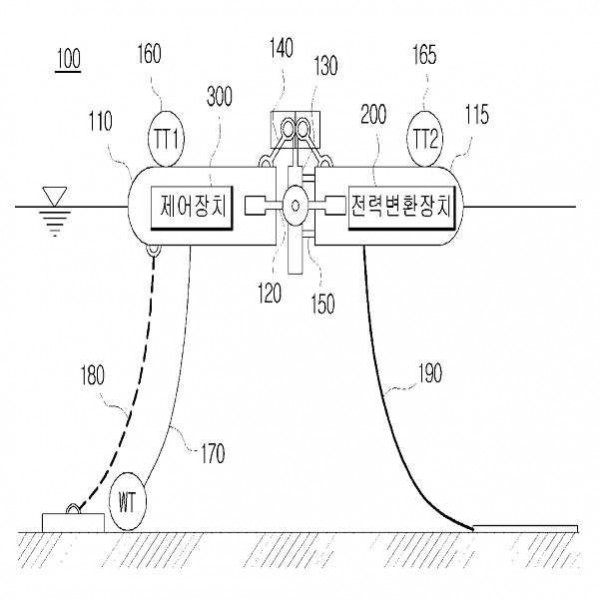

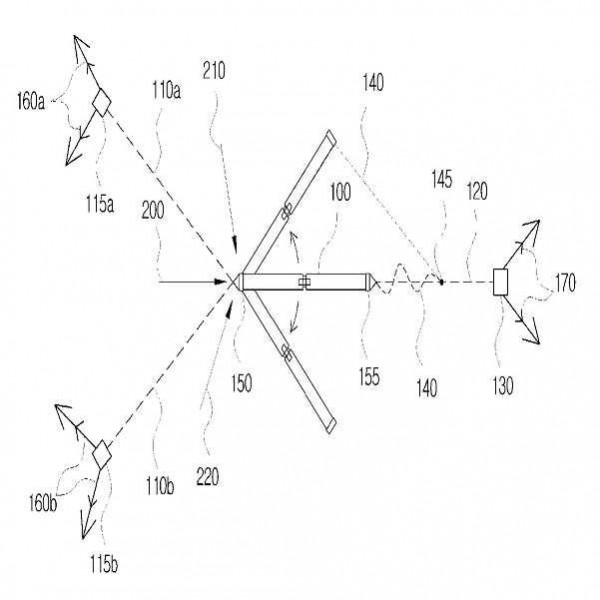

본 발명은 파력발전시스템에 관한 것으로, 상세하게는 부유식 표면추종형 파력발전기의 파향 일치형 계류장치에 관한 것이다. 본 발명의 일측면에 따르면, 일단이 부유식 표면추종형 파력발전기의 전단에 체결되어, 상기 부유식 표면추종형 파력발전기의 전방으로 연장되는 전방 주 계류용 체인, 상기 전방 주 계류용 체인의 타단을 해저면에 고정시키는 전방 웨이트, 상기 부유식 표면추종형 파력발전기의 전단에 체결되어, 상기 부유식 표면추종형 파력발전기의 후방으로 연장되는 후방 주 계류용 체인, 상기 후방 주 계류용 체인의 타단을 해저면에 고정시키는 후방 웨이트 및 일단이 상기 부유식 표면추종형 파력발전기의 후단에 체결되며, 타단이 상기 후방 주 계류용 체인에 체결된 후방 보조 계류용 체인을 포함하는 부유식 표면추종형 파력발전기의 파향 일치형 계류장치가 제공된다.

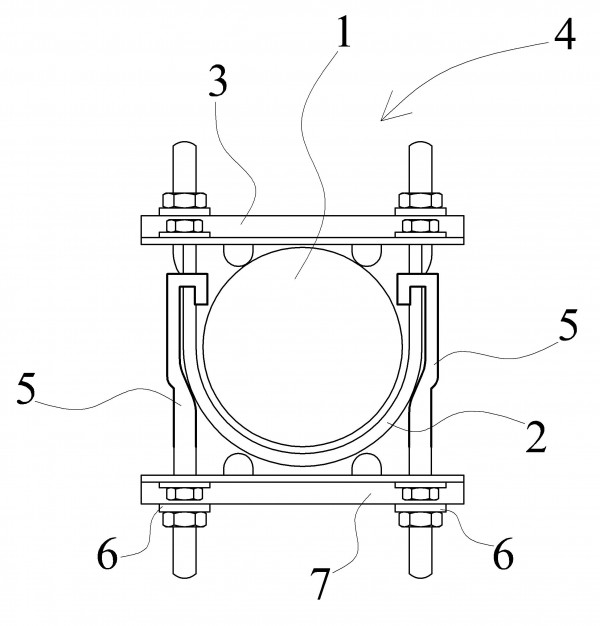

본 발명은 장주에 설치되어 완철을 보유 지지하는 완철용 밴드에 관한 것으로, 더욱 상세하게는 기존 1방 밴드에 연결 설치되어 겹완철을 시설할 수 있는 겹완철용 멀티밴드에 관한 것이다. 이를 위해 본 발명은 장주에 겹완철을 신설하기 위한 겹완철용 멀티밴드에 있어서, 장주(1)에 U자형 결착밴드(2)와 완철 결합판(3)을 매개로 결합되는 1방 완철밴드(4)에서 상기 U자형 결착밴드(2)의 바같쪽으로 연결되는 양쪽 멀티밴드 연결부(5)와, 이 양쪽 멀티밴드 연결부(5)가 너트(6) 체결되는 장주 밀착용 아답터(7)를 구비하여 이루어진 구조로 되어 있다.

병렬 접속된 하나 이상의 보호 회선을 포함하는 스마트 미터에 관해 개시하고 있다. 스마트 미터는, 서지(surge) 또는 과전압 잡음에 의한 장치의 파손을 방지하는 보호 회선, 상기 보호 회선과 연결되어 허용 전력 이상에서 소손되는 저항 퓨즈, 상기 저항 퓨즈의 탈부착이 가능한 퓨즈 홀더 및 상기 보호 회선의 소손 정보를 취합하는 제어부를 포함하되, 상기 제어부는 도통 중인 일측의 보호 회선에 이상이 발생하면, 상기 일측의 보호 회선을 차단하고 타측의 보호 회선을 도통시킨다.

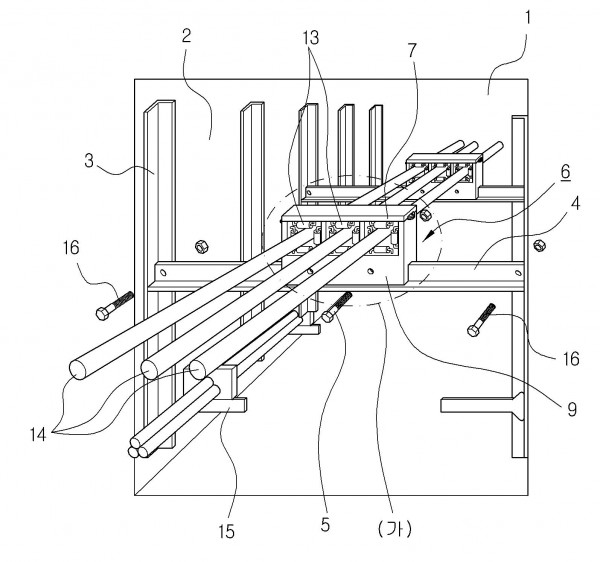

본 발명은 지중 전력구 구간의 지하관로 내에 케이블을 끌어당겨 견인 포설하는 장치에 관한 것으로, 더욱 상세하게는 3상 케이블을 동시에 견인 포설할 때 케이블들의 손상을 방지하고 시공품질 향상과 고장개소를 원천적으로 차단하며, 케이블의 기계화 견인 포설이 가능하여 시공단축과 인원 감축으로 시공단가를 낮출 수 있는 지중 전력구 3상 동시 케이블 견인 포설장치에 관한 것이다. 이를 위해 본 발명은 지중 전력구(1)의 지하선로 관로에 케이블을 견인 포설하는 장치에 있어서, 상기 전력구의 양쪽 벽체(2)에 장착된 지지대(3) 사이를 가로질러 설치되는 ㄱ형 완철(4)과, 이 ㄱ형 완철(4)에 볼트(5)를 매개로 체결되는 서포트 롤라부(6)를 갖추되, 상기 서포트 롤라부(6)는 평편한 상판(7)과 칸막이(8)들에 의해 3구간으로 구획된 하판(9)이 한쪽 선단에 경첩(10)을, 다른 쪽 선단에 체결볼트(11)를 매개로 서로 결합되어 개폐가 용이하도록 이루어지고, 상기 상판(7)과 하판(9)의 칸막이(8)들에 의해 구획 형성된 3개의 케이블 지지공간(12) 각각에는 상하좌우 4면에 서포트 롤라(13)들이 설치되어 포설되는 케이블(14)을 안내 유도하도록 이루어진 구조로 되어 있다.

본 발명은 지중 구조물에 설치되는 지중케이블을 보유 지지하는 행거(Hanger)에 관한 것으로, 더욱 상세하게는 설치되는 다양한 지중케이블들의 서로 영향을 받지 않은 상태에서 기울기 조정이 가능하고 선형적인 각도 변경이 가능하며 지중 구조물인 맨홀 내의 환경개선과 시공의 간편성 등이 향상되는 다회전 독립 가변형 지중케이블 행거에 관한 것이다. 이를 위해 본 발명은 지중 구조물의 벽체(100)에 설치된 ㄱ형 지지대인 행거암(1)에 다회선 지중케이블(102)을 보유 지지하도록 이루어진 다회선 지중케이블 행거에 있어서, 상기 행거암(1)은 다수 개로 분할되고, 각각의 행거암(1)의 양쪽 선단에는 서로 대응 정렬되는 원호구멍(2)들이 각각 형성된 원판형 플랜지(3)가 설치되며, 이들 원판형 플랜지(3)들이 선형적인 각도 변경에 상관없이 정렬된 원호구멍(2)을 통하여 볼트(4) 체결되는 구조로 되어 있다.

본 발명은 중성선 랙크 장주를 수평과 수직으로 연장 및 이동 가능한 장주로 형성하되 연결형 아답터를 통해서 프리스타일 형태로 조립 및 시공이 가능하도록 한 블록형 프리스타일 장주를 제공하기 위한 것이다. 본 발명의 블록형 프리스타일 장주는 전주에 완철밴드에 의해 설치되는 완철부재를 수평, 수직 방향, 3방향 또는 양방향으로 연결하기 위한 것으로 아답타 하우징; 상기 아답타 하우징의 각 선단에 형성되어 있는 상기 완철부재의 사각기둥형의 선단이 삽입될 수 있는 수용부; 상기 수용부에 삽입 및 조립하기 위하여 상기 아답타 하우징의 양 측면에서 상기 수용부를 관통하는 형태로 설치되어 있는 머신 볼트로 구성되어 있다.

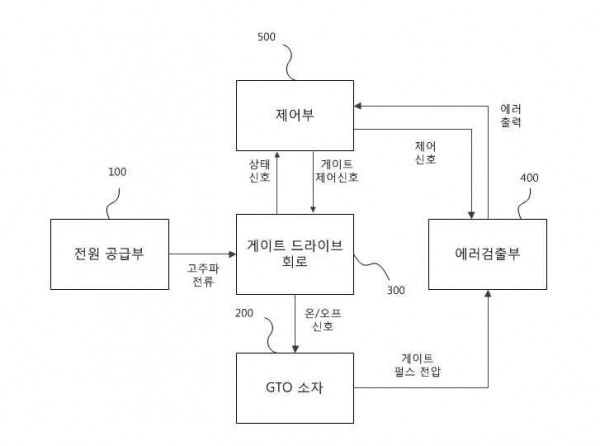

본 발명에 따르면, 전원을 공급받아서 고주파 전류로 변환하여 GTO 소자마다 설치된 게이트 드라이브 회로에 상기 고주파 전류를 공급하는 전원 공급부; 상기 게이트 드라이브 회로를 제어하는 제어부; 및 상기 GTO 소자의 출력값을 비교하여 에러를 검출하는 에러 검출부;를 포함하되, 상기 에러 검출부는, 상기 GTO 소자로부터 상기 출력값을 수신하되, 상기 출력값의 한 주기를 n개의 구간으로 분할하고, 각각의 구간에서의 상기 출력값을 기준값과 비교함으로써 상기 출력값의 에러 여부를 검출하는 것을 특징으로 한다.

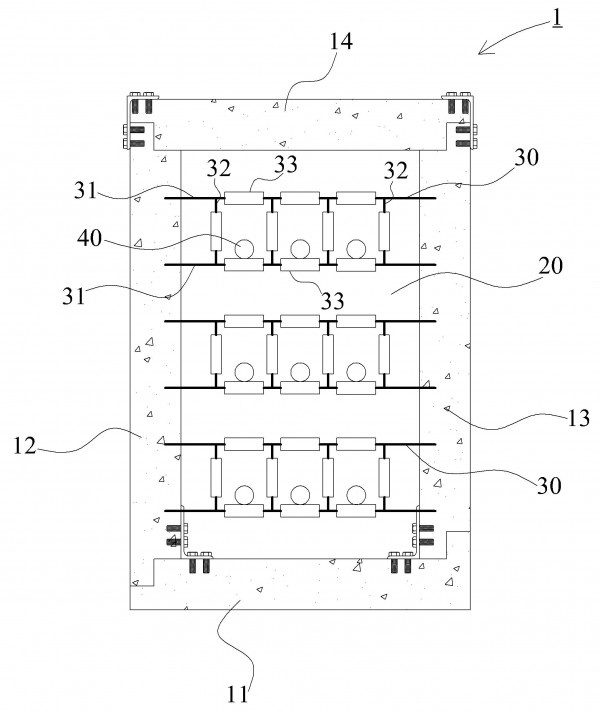

본 발명은 하부 섹션부(11)와, 이 하부 섹션부(11)의 양 측면 가장자리에서 수직상방으로 입설된 2개의 측면 섹션부(12,13), 및 소정의 간격을 두고 평행하게 배열된 2개의 측면 섹션부(12,13) 상에 안착될 상부 섹션부(14)로 이루어진 도관(導管)과; 평행하게 배열된 한 쌍의 횡방향 빔(31)과 이 한 쌍의 횡방향 빔(31) 사이에서 수직방향으로 배열된 하나 이상의 종방향 빔(32)으로 이루어지고, 도관의 길이방향을 따라서 소정의 간격으로 떨어져 배열된 하나 이상의 사다리(ladder) 형상의 행거(30);를 구비한 조립식 지중 전력구에 관한 것이다. 특히, 행거(30)는 2개의 측면 섹션부(12,13) 사이에 배열되어 도관의 내부공간(20)에 수용된 케이블(40)을 지지하고, 각각의 섹션부(11,12,13,14)가 분리가능하게 상호 체결되어 있으며, 측면 섹션부(13)의 길이방향을 따라 소정의 위치마다 하나 이상의 교체용 섹션부(13')가 추가로 구비되는 것을 특징으로 한다.

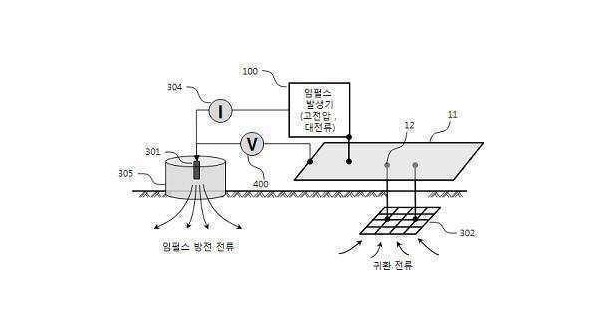

본 발명의 접지 매설 시험장 장치는, 과도 접지 임피던스를 측정하기 위한 대상 접지극; 원통형으로 내부에는 다양한 대지 저항률을 가지는 토양을 치환 수납하여, 다양한 대지저항률의 토양에 대해 방전시험을 가능하게 하는 원통형 토양 매설 장치; 귀환 전류를 유입시킴과 동시에 안정된 기준 전위점을 형성하기 위해 미리 정해둔 크기의 접지 임피던스를 가지는 실험용 기준 접지극 장치; 고전압 및 대전류 임펄스 발생기의 기준 전위점을 확보함과 동시에 등전위 평면을 이루는 등전위 동판 또는 등전위 메시 장치; 실험용 기준 접지극 장치와 등전위 동판 또는 등전위 메시 장치를 접속하는 다수의 접지도선 및 본딩 장치; 고전압 및 대전류 임펄스 발생기에서 상기 실험용 기준 접지극 장치로 인가되는 전류를 측정하기 위한 비접촉식 전류 측정기; 등전위 동판 또는 등전위 메시 장치와 접지극 사이의 전위상승을 측정하는 유입 절연식 다단 정밀 탄소분압기; 상기 유입 절연식 다단 정밀 탄소 분압기를 통해 측정된 전압 및 전류를 토대로 과도 접지 임피던스를 검출하는 과도 접지 임피던스 분석 장치;를 구비함을 특징으로 한다.
