다회선 독립가변형 지중케이블 행거 요약정보 및 구매

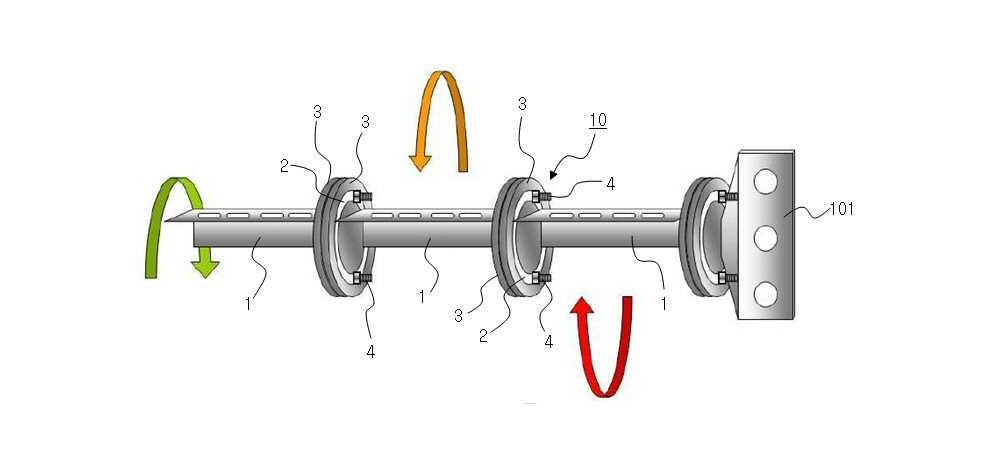

본 발명은 지중 구조물에 설치되는 지중케이블을 보유 지지하는 행거(Hanger)에 관한 것으로, 더욱 상세하게는 설치되는 다양한 지중케이블들의 서로 영향을 받지 않은 상태에서 기울기 조정이 가능하고 선형적인 각도 변경이 가능하며 지중 구조물인 맨홀 내의 환경개선과 시공의 간편성 등이 향상되는 다회전 독립 가변형 지중케이블 행거에 관한 것이다. 이를 위해 본 발명은 지중 구조물의 벽체(100)에 설치된 ㄱ형 지지대인 행거암(1)에 다회선 지중케이블(102)을 보유 지지하도록 이루어진 다회선 지중케이블 행거에 있어서, 상기 행거암(1)은 다수 개로 분할되고, 각각의 행거암(1)의 양쪽 선단에는 서로 대응 정렬되는 원호구멍(2)들이 각각 형성된 원판형 플랜지(3)가 설치되며, 이들 원판형 플랜지(3)들이 선형적인 각도 변경에 상관없이 정렬된 원호구멍(2)을 통하여 볼트(4) 체결되는 구조로 되어 있다.
