본 발명의 일 실시예에 따른 회전자 점검구를 갖는 전동기는 원주 방향을 따라 등각도 간격으로 방사상으로 배치되는 다수개의 돌출극과, 상기 다수개의 돌출극을 원주 방향을 따라 연결하는 요크와, 상기 돌출극 각각의 단부에 원주 방향을 따라 돌출된 돌출 단부로 구성되는 고정자 및 상기 고정자 내부에 설치되며, 회전축과, 회전자 도체와, 상기 회전자 도체와 상기 회전축을 지지하는 회전자 철심과, 상기 회전자 도체의 각 단부에 설치되는 단락환으로 구성되는 회전자를 포함한다. 본 발명의 실시예들에 따른 회전자 점검구를 갖는 전동기는 회전자의 단락환이 설치되는 상부의 고정자 영역에 회전자 단락환을 점검할 수 있는 점검구를 설치하고, 점검구를 통해서 내시경 등을 삽입하여 회전자 단락환을 관찰함으로써, 회전자를 효과적으로 점검할 수 있다.

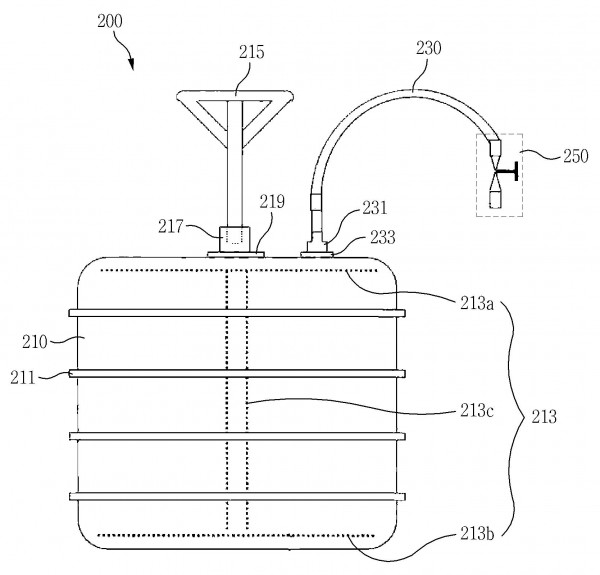

본 발명의 일실시 예에 따른 석탄화력 전기집진기 수세정 시 사용되는 호퍼 실링용 러버 플러그 장치는 석탄화력 발전소에서 분진(Fly Ash)을 포집하기 위해 분진 포집 저장조인 메인 호퍼와 보조 호퍼 사이에 위치하며, 일정한 원기둥 형상으로 형성되는 바디부, 일단이 바디부의 상단에 배치되어, 바디부에 기체를 주입하거나 기체를 배출할 수 있는 관으로 형성되는 호스부 및 호스부의 타단에 배치되어 기체를 주입하거나 배출하는 것을 제어하는 기체밸브부를 포함한다.

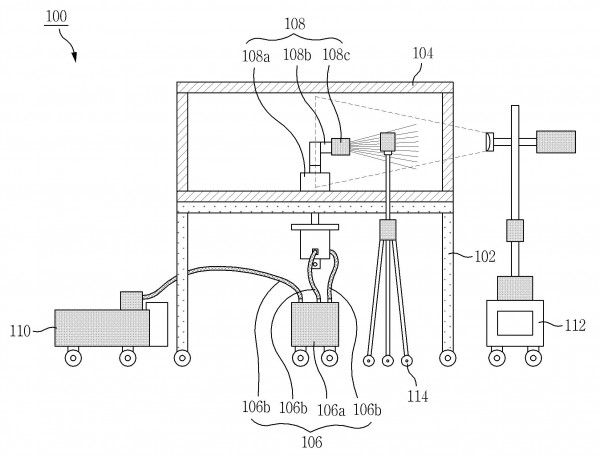

본 발명은 이동가능하도록 제공된 지지부와; 지지부의 상부에 제공되는 챔버와; 지지부의 하부에 제공되어 저장된 유체를 제공하는 유체 제공부와; 일측이 챔버의 내부에 제공되고, 타측이 챔버 및 지지부를 관통하여 유체 제공부와 연결되며, 유체 제공부로부터 공급되는 유체를 분사하도록 제공되는 SEV Burner Lance와; 유체 제공부와 연결되고 이동가능하도록 제공되며, 유체 제공부에 저장된 유체를 압력으로 SEV Burner Lance에 제공하여 SEV Burner Lance로부터 유체가 분사되도록 제공하는 압력 제공부와; 챔버의 측면에 제공되고 이동가능하도록 제공되며, SEV Burner Lance에 광원을 조사하는 광원 제공부; 및 챔버의 정면 또는 배면에 제공되고 이동가능하도록 제공되며, 광원 제공부를 통해 조사되면서 SEV Burner Lance로부터 분사된 유체를 촬영하는 촬영부를 포함하는 SEV Burner Lance 분무 특성 평가 장치를 제공한다.

본 발명은 가스터빈 로터 열차폐 고정 장치 및 이를 이용한 가스터빈 장치에 관한 것이다. 본 발명의 일실시 예에 따른 가스터빈 로터 열차폐 고정 장치는 가스터빈 연소 열로부터 로터 표면을 보호하기 위해 소정의 두께를 가지면서 평평하게 형성되는 플랫폼부, 플랫폼부의 상단에 배치되되, 사용자가 플랫폼부를 움직일 수 있도록 돌출되어 형성되는 핸들부, 플랫폼부의 하단에 배치되어 플랫폼부의 너비보다 좁게 형성되는 섕크부 및 섕크부의 하단에 배치되되 로터에 체결되거나 분리되는 도브테일부를 포함하는 것이다. 또한, 본 발명의 일실시 예에 따른 가스터빈 장치는 고압터빈 1단과 저압터빈 4단으로 구성되며, 저압터빈 1단과 2단, 2단과 3단 및 3단과 4단 사이 각각에 열차폐(Heat Shield)부가 설치되고, 저압터빈 3단과 4단 사이에 설치되는 열차폐부를 고정시키는 가스터빈 로터 열차폐 고정 장치를 포함하는 것이다.

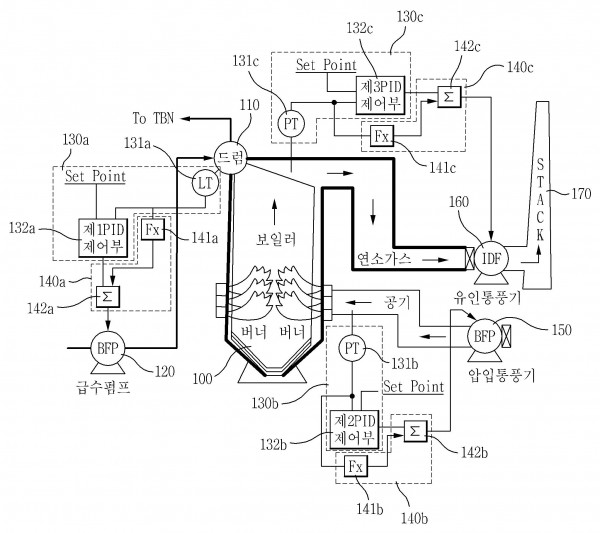

본 발명은 플랜트 트립 방지 가속회로를 이용한 보일러 설비 시스템 및 그의 추출방법에 관한 것이다. 본 발명의 일실시 예에 따른 플랜트 트립 방지 가속회로를 이용한 보일러 설비 시스템은 전력생산을 위한 고온,고압의 증기를 생산하는 보일러부, 보일러부를 통해 내부에 저장된 물이 가열되고, 가열된 물을 기수분리시켜 증기는 터빈부로, 물은 보일러부의 튜브에 제공하는 드럼부, 드럼부와 연결되어 드럼부에 물을 공급하는 급수 펌프부, 드럼부를 센싱하여 드럼부에 저장된 물의 수위가 사용자가 미리 설정한 제1 범위 내에서 벗어나지 않도록 급수 펌프부를 제어하는 드럼수위제어부, 물의 수위가 제1 범위를 벗어나면 제1 가속신호를 출력하여 급수 펌프부를 제어하는 제1 가속회로부, 보일러부와 연결된 공기덕트를 통해 보일러부에 연소공기를 공급하는 압입통풍부, 압입통풍부와 전기적으로 연결되어 공기덕트의 압력이 사용자가 미리 설정한 제2 범위 내에서 벗어나지 않고 일정하게 유지되도록 제어하는 연소공기압력제어부, 공기덕트를 센싱하고 공기덕트의 압력이 제2 범위를 벗어나면 제2 가속신호를 출력하여 압입통풍부를 제어하는 제2 가속회로부, 보일러부와 연결된 연소실를 통해 보일러부에서 발생하는 연소가스를 배출하는 유인통풍부, 유인통풍부와 전기적으로 연결되어 연소실 내의 압력이 사용자가 미리 설정한 제3 범위 내에서 벗어나지 않고 일정하게 유지되도록 제어하는 노내압력제어부 및 연소실을 센싱하고 연소실 내의 압력이 제3 범위를 벗어나면 제3 가속신호를 출력하여 유인통풍부를 제어하는 제3 가속회로부를 포함하는 것이다.

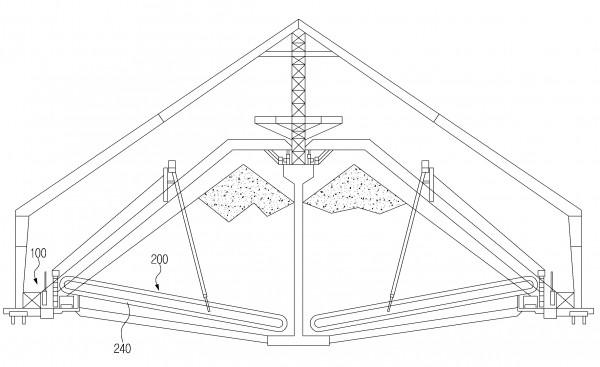

본 발명은 저탄장에 배치되어 컨베이어벨트에 의해 이송되는 연료의 중량을 측정할 수 있는 연료량 측정기를 갖는 저탄장용 연료공급장치에 관한 것이다. 본 발명의 특징은, 연료가 저장되는 저탄장(10)을 따라 이동하는 이동기(100)와, 이동기(100)에 구비된 상태로 저탄장(10)에 저장된 연료를 배출시키는 연료인출기(200)와, 이동기(100)에 구비된 상태로 연료인출기(200)에 의해 배출되는 연료를 측정하는 연료측정기(300)와, 연료측정기(300)에 연계된 상태로 저탄장(10)의 외측에 구비되어서 측정된 연료를 공급하는 연료공급기(400)를 포함한다.

본 발명은 보일러 통풍 시스템에 있어서, 연료를 연소시키는 보일러 연소실과; 보일러 연소실에 적어도 하나의 압입 통풍기를 통해 유입된 에어를 가열하여 연소용 에어로 제공하거나, 보일러 연소실을 통해 연소되는 연료 가스를 가열하여 적어도 하나의 유인 통풍기에 제공하는 적어도 하나의 열교환부와; 보일러 연소실을 통해 연료가 연소될 때에, 이물질을 집진시키는 적어도 하나의 전기 집진기와; 적어도 하나의 열교환부를 통해 가열되고 적어도 하나의 전기 집진기를 통해 필터링된 연료 가스를 적어도 하나의 유인 통풍기로부터 공급받아 외부로 배출시키는 연돌과; 적어도 하나의 열교환부와 적어도 하나의 압입 통풍기의 사이에 제공되어 적어도 하나의 압입 통풍기를 통해 유입되는 에어를 개폐시키는 적어도 하나의 에어 개폐부와; 적어도 하나의 전기 집진기와 적어도 하나의 유인 통풍기의 사이에 제공되어 적어도 하나의 유인 통풍기를 통해 배출되려는 연료 가스를 개폐시키는 적어도 하나의 연료 가스 개폐부와; 보일러 연소실을 통해 연료가 연소될 때에, 보일러 연소실의 내부 압력 상태를 감지하여 보일러 연소실의 내부 압력 상태가 이미 저장된 기준 내부 압력 상태의 범위를 벗어날 경우, 기준 내부 압력 상태의 범위에 맞추도록 적어도 하나의 압입 통풍기와 적어도 하나의 유인 통풍기에 필요한 모터의 회전수(RPM) 값 또는 적어도 하나의 에어 개폐부와 적어도 하나의 연료 가스 개폐부에 필요한 개방율 값을 연산하는 가변속 전력변환장치용 제어장치와; 보일러 연소실, 적어도 하나의 열교환부, 적어도 하나의 전기 집진기, 적어도 하나의 에어 개폐부, 적어도 하나의 연료 가스 개폐부, 가변속 전력변환장치용 제어장치중 적어도 하나의 동작을 제어하는 메인 제어 장치와; 메인 제어 장치와 가변속 전력변환장치용 제어장치의 제어하에 보일러 연소실의 내부 압력 상태가 이미 저장된 기준 내부 압력 상태의 범위를 벗어날 경우, 가변속 전력변환장치용 제어장치로부터 적어도 하나의 압입 통풍기에 필요한 모터의 회전수 값을 제공받아 모터를 회전시키고, 적어도 하나의 에어 개폐부에 필요한 개방율 값을 제공받아 적어도 하나의 에어 개폐부를 개방시키는 적어도 하나의 압입통풍기용 가변속 전력변환장치; 및 메인 제어 장치와 가변속 전력변환장치용 제어장치의 제어하에 보일러 연소실의 내부 압력 상태가 이미 저장된 기준 내부 압력 상태의 범위를 벗어날 경우, 가변속 전력변환장치용 제어장치로부터 적어도 하나의 유인 통풍기에 필요한 모터의 회전수 값을 제공받아 모터를 회전시키고, 적어도 하나의 연료 가스 개폐부에 필요한 개방율 값을 제공받아 적어도 하나의 연료 가스 개폐부를 개방시키는 적어도 하나의 유인통풍기용 가변속 전력 변환장치를 포함하는 보일러 통풍 시스템을 제공한다.

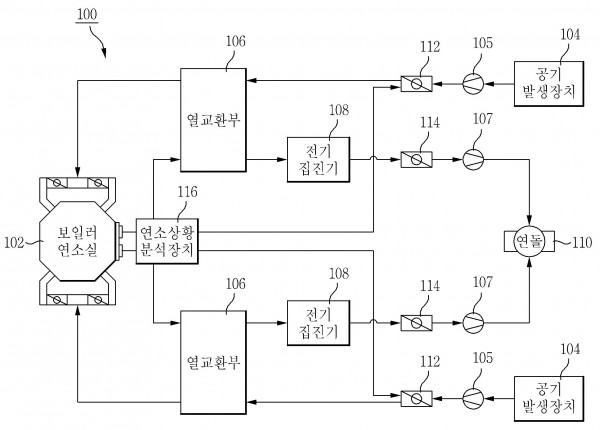

본 발명은 화석연료를 연소시키는 보일러 연소실과; 화석연료를 연소시키기 위한 공기를 발생시키는 공기 발생장치와; 공기 발생장치로부터 발생되는 공기를 압입 통풍기를 통해 공급받아 공기를 가열하여 연소용 공기로 제공하거나, 보일러 연소실을 통해 연소되는 화석연료 가스를 가열하여 유인 통풍기에 제공하는 열교환부와; 보일러 연소실을 통해 화석연료가 연소될 때에, 이물질을 집진시키는 전기 집진기와; 열교환부를 통해 가열되고 전기 집진기를 통해 필터링된 화석연료 가스를 유인 통풍기로부터 공급받아 외부로 배출시키는 연돌과; 열교환부와 압입 통풍기의 사이에 제공되어 압입 통풍기를 통해 유입되는 공기를 개폐시키는 에어 개폐부와; 전기 집진기와 유인 통풍기의 사이에 제공되어 유인 통풍기를 통해 배출되려는 화석연료 가스를 개폐시키는 화석 연료 가스 개폐부; 및 보일러 연소실을 통해 화석연료가 연소될 때에, 보일러 연소실로부터 배출되는 화석연료 가스의 배출 시간이 기준 화석연료 가스의 배출 시간범위를 벗어날 경우, 화석연료 가스의 배출 시간을 기준 화석연료 가스의 배출 시간 범위에 맞추도록 보정될 화석연료 가스의 배출 시간을 연산하고, 보정될 화석연료 가스의 배출 시간에 맞게 공기 발생장치로부터 발생되는 공기를 열교환부에 공급하도록 에어 개폐부를 개방시키는 연소상황 분석장치를 포함한다.

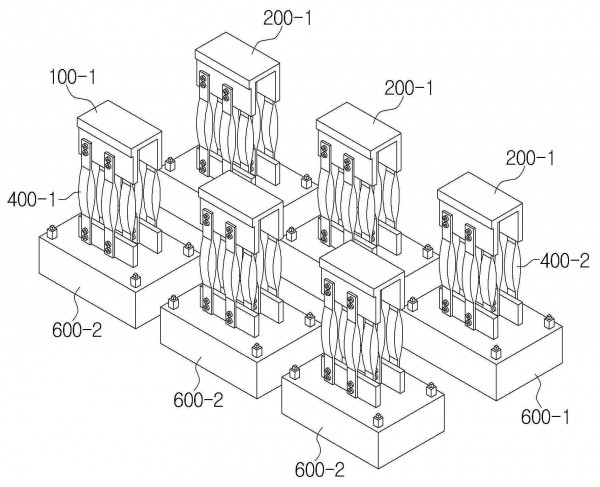

본 발명은 발전기의 고정자 권선 고전압부 불량으로 기기가 정지되면, 발전기의 고압선과 중성점을 교차하여, 발전기의 재가동시간을 최소화할 수 있고 계획예방정비를 통하여 발전기수명을 연장할 수 있다. 본 발명의 특징은, 발전기의 전원공급선이 연결되는 전방인입용 부스컨넥터(100-1)에 연결되어 전원공급방향을 절환시키는 전방인입용 부스연결수단(300)과, 전방인입용 부스연결수단(300)에 연결되어 전원을 전달하면서 신축성을 갖는 일측 연결부스바(400-1)와, 일측 연결부스바(400-1)에 연결되면서 전원의 배출방향을 절환시키는 상태로 부하측으로 전원을 전달하는 중성점 부스컨넥터(600-1)에 연결되는 중성점 부스연결수단(500)과, 전방인입용 부스컨넥터(100-1)에 대향되는 상태로 발전기의 전원공급선이 연결되는 후방인입용 부스컨넥터(200-1)가 연결되어 전류의 공급방향을 절환시키는 후방인입용 부스연결수단(700)과, 후방인입용 부스연결수단(700)에 연결되어 전원을 전달하면서 신축성을 갖는 타측 연결부스바(400-2)와, 타측 연결부스바(400-2)에 연결되면서 전원공급방향을 절환시키는 상태로 부하측으로 전원을 전달하는 송전선 부스컨넥터(600-2)에 연결되는 송전선 부스연결수단(800)을 포함한다.

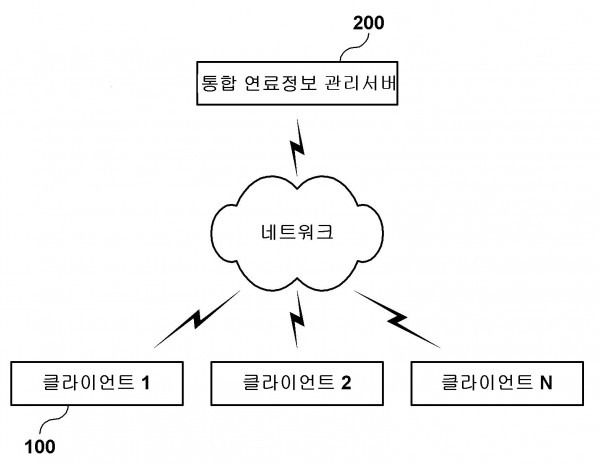

본 발명은 통합연료정보시스템에 관한 것으로서, 본 발명의 통합 연료정보 관리서버는, 네트워크를 통해 데이터를 송수신하는 데이터 송수신부; 수신 데이터 및 처리 데이터를 저장하여 관리하는 데이터베이스; 상기 데이터 송수신부를 통해 환율, 유가, GCI지수, BDI지수를 포함하는 기준정보를 수집하여 관리하는 기준정보 관리모듈; 연료의 재고 현황과 입출고 현황을 입력받아 저장 및 관리하는 재고 관리모듈; 연료를 수송하는 선박들의 운항일정, 외항대기, 부두별 하역현황정보를 포함하는 선박들의 수송현황 정보를 관리하는 수송현황 관리모듈; 및 상기 선박들의 수송현황 정보를 지도상에 가시적으로 표시하여 상기 데이터 송수신부를 통해 클라이언트 측에 제공하는 수송운항정보 관리모듈;을 포함한다. 이에 의해, 발전소에 공급되는 연료의 수급 계획 정보와 실시간 수급 현황 정보를 전산 시스템을 통해 통합 관리하여 연료 수급과 관련된 정보들을 용이하게 관리 및 조회할 수 있도록 하고, 실시간으로 변동되는 비용, 가격, 운송현황, 재고변화 등의 정보를 실시간으로 반영하여 수급 전망을 정확히 예측하고 위기 상황에 대처할 수 있도록 한다.

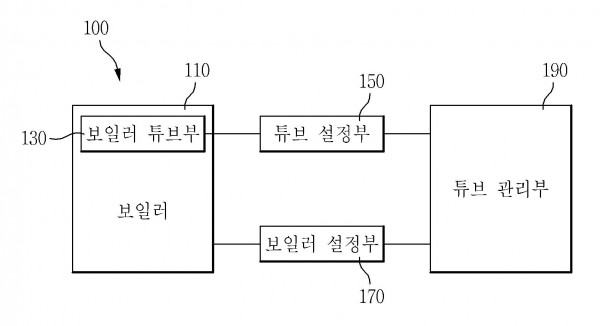

본 발명은 보일러 튜브 수명지도의 관리 시스템에 관한 것으로, 더욱 자세하게는 보일러에 장착되는 전체 보일러튜브부를 시각적으로 도면화 및 좌표화하여 구역별로 튜브 규격, 재질 운전조건 등 설계규격과 주요 고장 및 정비사례, 튜브 잔존 수명 등을 데이터베이스 하여 과학적 분석결과에 따라 적기정비 시점을 통보하는 보일러 튜브 수명지도의 관리 시스템에 관한 것이다. 본 발명의 일실시 예에 따른 보일러 튜브 수명지도의 관리 시스템은 발전소에 배치되는 보일러에 장착되는 보일러튜브부, 보일러튜브부에 대한 다양한 튜브정보를 설정하는 튜브설정부, 보일러의 운전상태를 실시간으로 센싱하여 보일러의 운전상태에 대한 값인 보일러정보를 설정하는 보일러설정부 및 튜브설정부로부터 튜브정보를 제공받고, 보일러설정부로부터 보일러정보를 제공받아 보일러튜브부의 상태를 관리하는 튜브관리부를 포함한다.

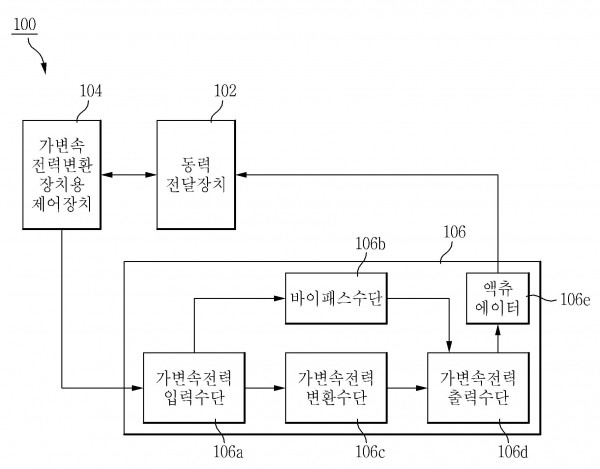

본 발명은 동력 전달장치를 통해 동력을 전달할 때에, 동력 전달장치의 동력 전달 상태를 감지하여 동력 전달 상태가 이미 저장된 기준 동력 전달 상태의 범위를 벗어날 경우, 기준 동력 전달 상태의 범위에 맞추도록 동력 전달장치에 필요한 모터의 회전수(RPM) 값을 연산하는 가변속 전력변환장치용 제어장치; 및 가변속 전력변환장치용 제어장치의 제어하에 동력 전달장치의 동력 전달 상태가 이미 저장된 기준 동력 전달 상태의 범위를 벗어날 경우, 가변속 전력변환장치용 제어장치로부터 동력 전달장치에 필요한 모터의 회전수 값을 제공받아 모터를 회전시키는 가변속 전력변환장치를 포함하는 가변속 전력 변환 시스템을 제공한다.

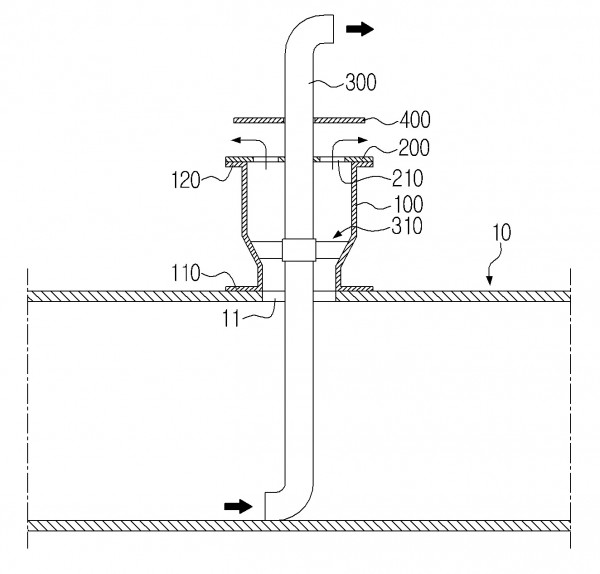

본 발명은 펌프의 실양정과 펌프의 기동 및 정지시 발생되는 토출배관 내부압력 변화를 이용하여 자동으로 배관 내부 에어벤트 및 사이펀을 제거할 수 있는 압력식 자동 벤트 밸브에 관한 것이다. 본 발명의 특징은, 내부공간이 상하로 개방되면서 하단이 배관(10)에 연통되게 고정되는 벤트관(100)과, 벤트관(100)의 공기가 배출되는 공기배출홀(210)이 형성되고 벤트관(100)의 상부에 결합되어 폐쇄하는 폐쇄판(200)과, 폐쇄판(200)을 관통하는 상태로 구비되어 배관(10)의 공기를 외부로 안내하거나 외부공기를 배관(10)으로 안내하는 공기안내관(300)과, 공기안내관(300)을 따라 승강가능하게 구비되어 폐쇄판(200)의 공기배출홀(210)을 통해 배관(10)의 공기가 배출되면 상승되어서 공기배출홀(210)을 통한 공기배출을 허용하고, 공기배출홀(210)을 통한 공기가 배출되지 않으면 하강되어서 공기배출홀(210)을 폐쇄하는 승강판(400)을 포함한다.

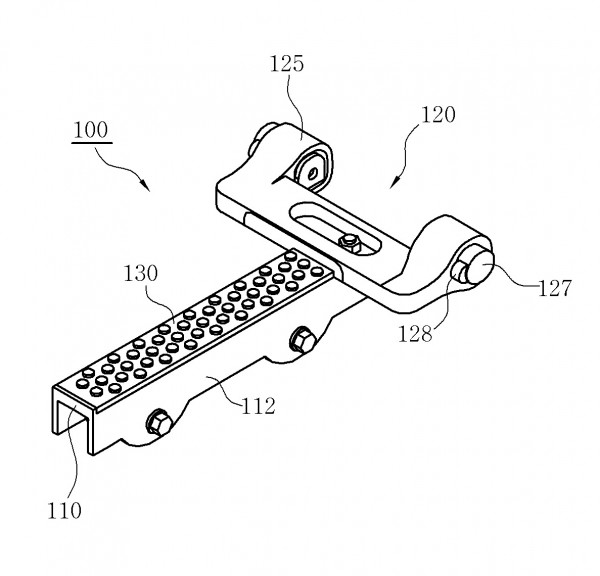

본 발명은 사다리용 미끄럼방지장치에 관한 것으로, 구체적으로는 사다리의 사용시 발판이 휘어짐이나 파손됨을 방지하면서, 사다리를 오르내리는 사용자의 미끄러짐을 방지할 수 있는 있을 뿐만 아니라 사다리 지지대 사이즈에 구애받지 않고 설치할 수 있도록 구성되는 사다리용 미끄럼방지장치에 관한 것이다. 본 발명은 사다리(200)의 발판(210) 및 지지대(220)에 결합되는 사다리용 미끄럼방지장치에 있어서, 사다리(200)의 발판(210)을 커버하며, 길이 방향으로 복수의 결합공(111)이 형성되는 하부 프레임(110); 하부 프레임(110)의 일측 또는 타측부에 결합되되, 사다리(200) 지지대(220) 두께에 대응되도록 폭 조절이 가능하고, 결합공(111)에 결합되는 폭 조절 프레임(120); 및 하부 프레임(110)의 상부면에 결합되는 미끄럼방지부재(130);를 포함한다.

본 발명은 저장조에서 분리하지 않은 상태로 자체점검할 수 있는 레벨스위치에 관한 것이다. 본 발명의 레벨스위치의 특징은, 유체가 저장되는 저장조(1)에 분리가능하게 고정되어 저장조(1)에 저장된 유체의 레벨을 표시하는 유체레벨표시부재(10)와, 유체레벨표시부재(10)에 일체적으로 형성되어 저장조(1)를 관통하여서 내부에 수용되는 가이드샤프트(20)와, 가이드샤프트(20)에 승강가능하게 구비되어 저장조(1)에 저장된 유체의 레벨에 따라 가이드샤프트(20)를 따라 승강되는 플로트(30)와, 플로트(30)의 승강에 따라 저장조(1)에 저장된 유체의 레벨상태를 유체레벨표시부재(10)에 전송하는 레벨전송부재(40)와, 플로트(30)를 승강시키기 위해 플로트(30)에 하단이 연결되는 연결부재(50)와, 연결부재(50)의 상단이 연결된 상태로 저장조(1)에 분리가능하게 체결되어서 마감되는 마개부재(60)를 포함한다.
